车辆维修用轮胎托盘式升降支撑装置

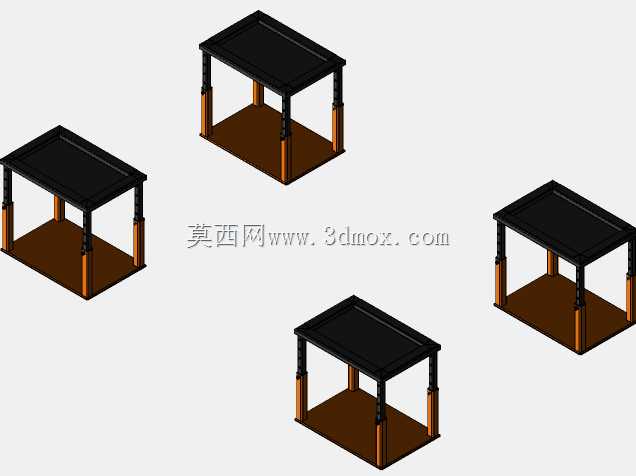

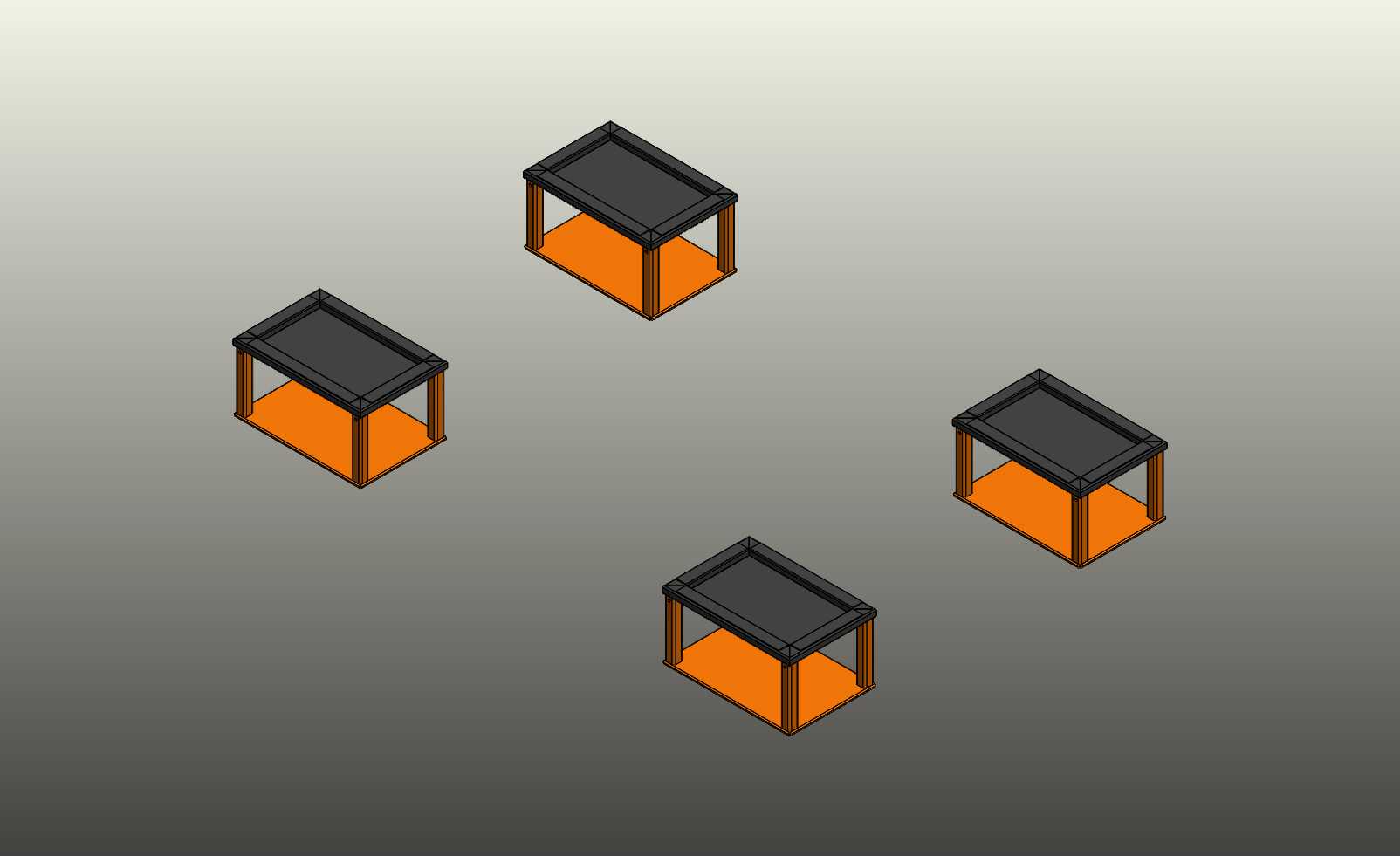

　　在小型汽修门店、车辆改装工坊的日常作业场景里，这类轮胎托盘式升降装置的使用频率远高于大型双柱举升机，尤其适配家用轿车、小型SUV的底盘检修、轮胎更换、底盘装甲喷涂、悬挂部件更换等作业需求，不需要破坏车间地面做预埋安装，也不需要复杂的电源布线，依靠手动调节即可完成高度锁定，对场地条件的适配性极强。不同于常规托举车辆底盘的举升设备，该装置采用轮胎托盘式的支撑逻辑，作业时需要先在车辆的标准提升点位置将车辆小幅抬升，将装置的支撑托架插入对应轮胎的下方，再缓慢释放抬升力让轮胎落在托盘平面上，逐轮完成四个轮胎的支撑固定后，即可通过调节四根立柱的锁止高度，将车辆抬升到所需的作业高度，这种支撑方式完全避开了车辆底盘的油底壳、管线、

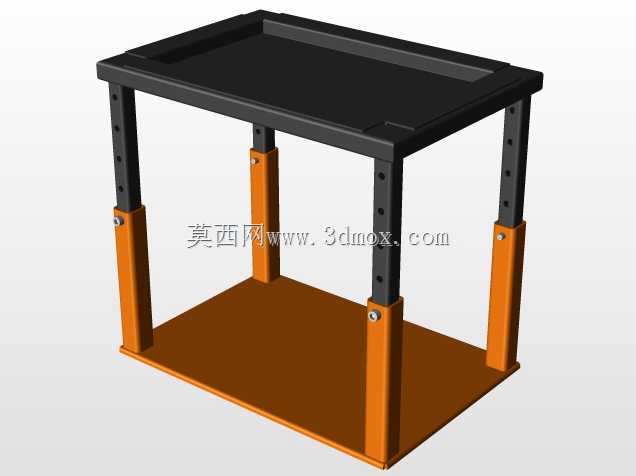

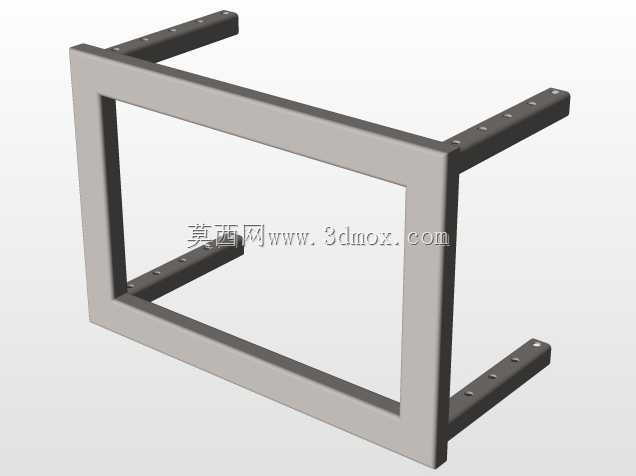

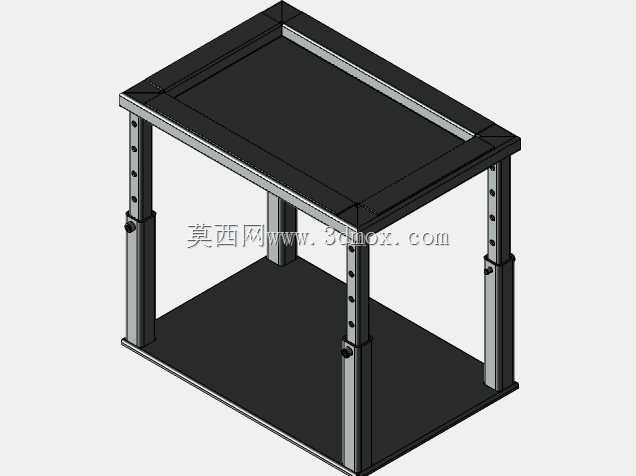

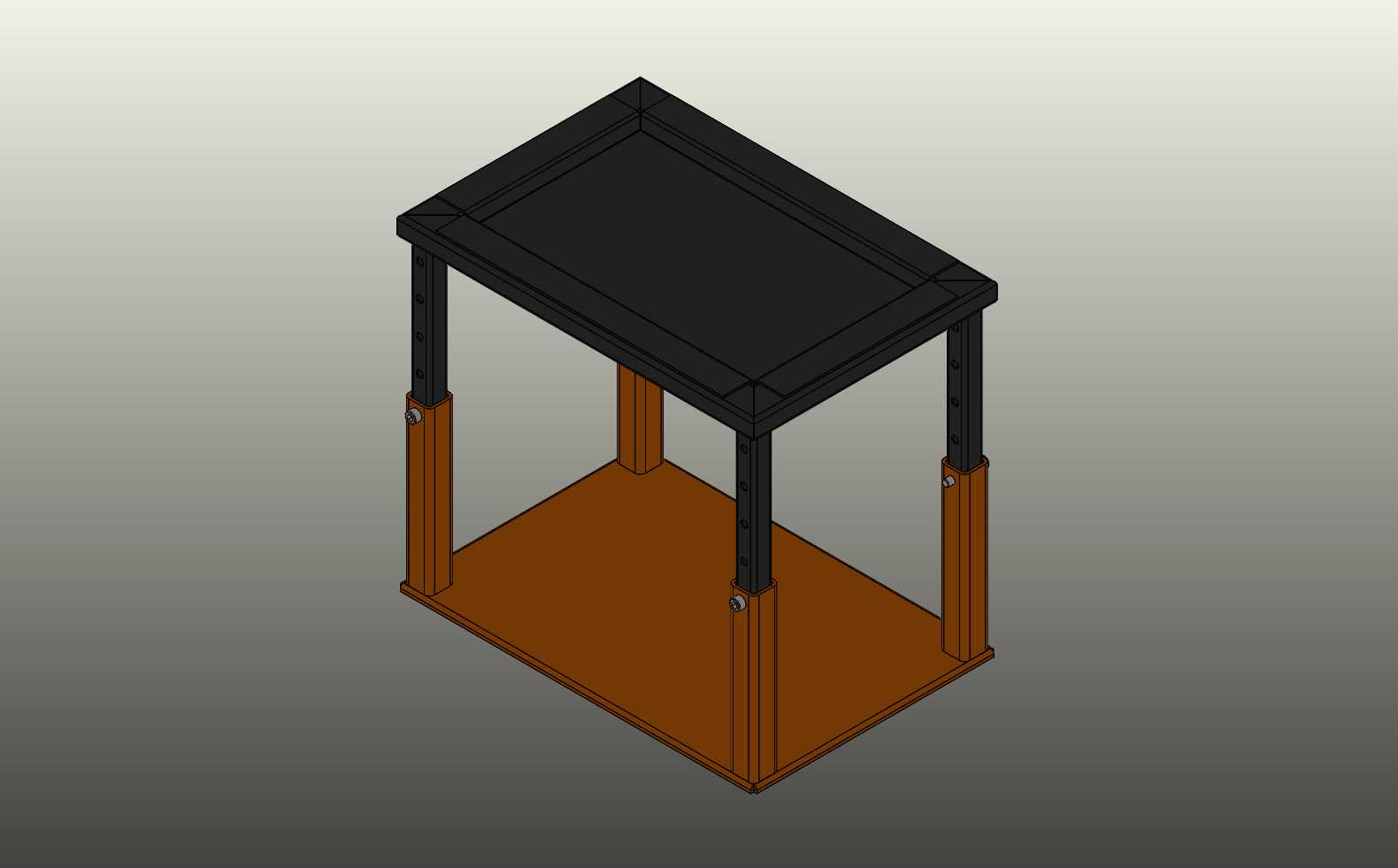

　　塑料护板等易损部件，不会出现托举位置不当造成底盘部件变形、破损的问题，对底盘较低的轿跑车型、加装了底盘护板的越野车型都有很好的适配性。从结构设计来看，该装置采用框架式对称布局，底部为整板式棕色承载托盘，直接与地面接触形成稳定的支撑基础，四根立式导向立柱分布在框架的四个角点，每根立柱都配有独立的高度锁止机构，可根据作业需求单独调整单根立柱的支撑高度，即使在地面存在小幅坡度的临时作业场景，也能通过微调单柱高度让整个支撑框架保持水平，避免车辆停放后出现滑移风险。上部为黑色矩形顶框，在低位作业状态下，顶框可作为临时工具放置平台，方便作业人员随手放置套筒、扳手等常用工具，减少来回取件的无效动线。高度参数的设定完全贴合汽修作业的实际需求，

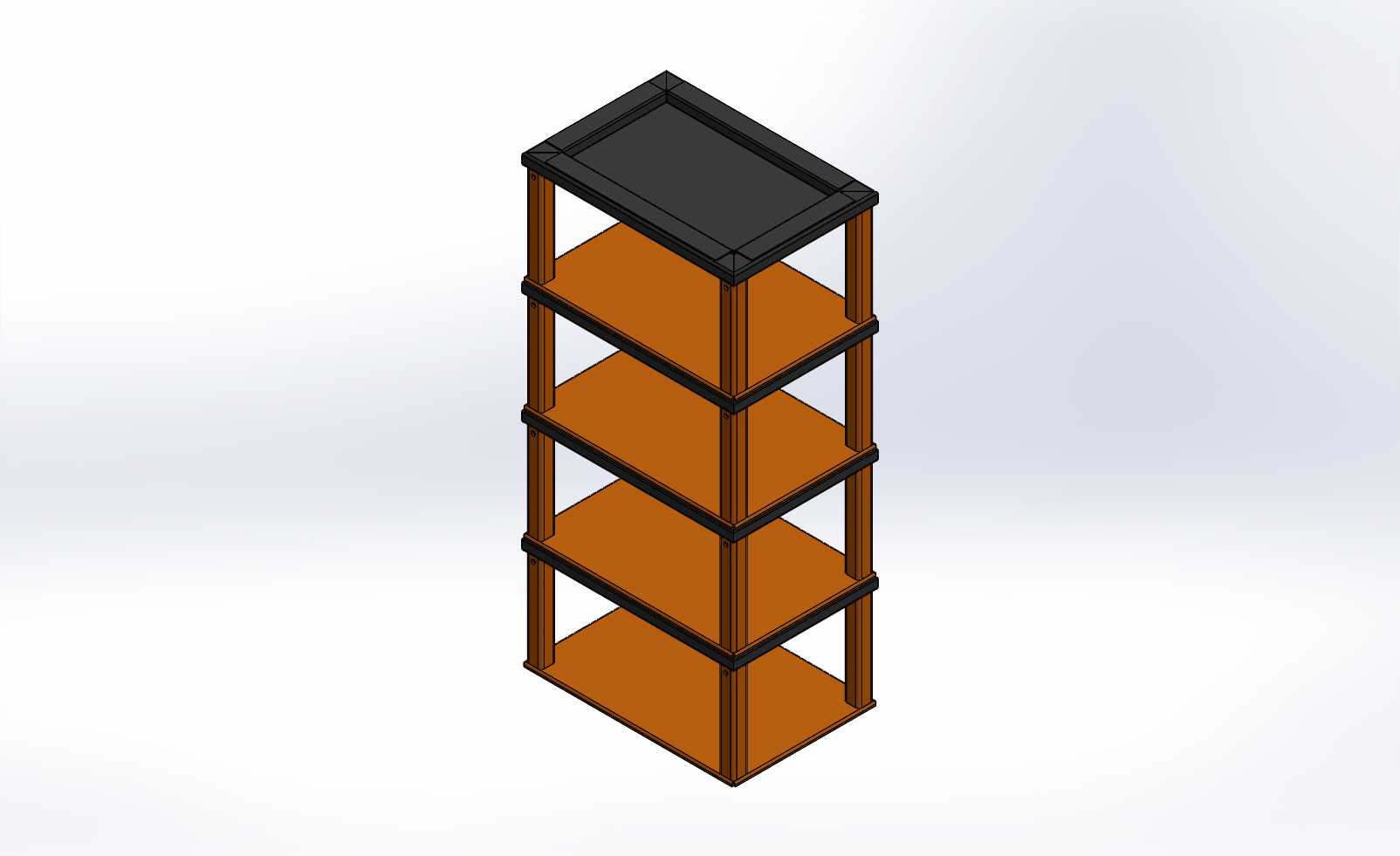

　　低位状态下托盘离地高度为280mm，这个高度刚好可以让作业人员以蹲姿完成轮胎拆卸、刹车片更换、悬挂螺栓紧固等不需要完全探入车底的作业，不需要过度弯腰就能获得舒适的操作视角；高位锁止状态下托盘离地高度为480mm，这个高度下作业人员可以以坐姿或者半蹲姿态探入车底，完成机油更换、底盘管线检查、底盘装甲喷涂、排气部件更换等需要长时间在车底操作的作业，既不会因为高度过低导致作业空间局促，也不会因为高度过高造成车辆上下不便、重心过高带来的稳定性隐患。设计过程中充分考虑了装置的移动与收纳需求，整体框架采用型材拼接结构，没有复杂的焊接异形结构，四根立柱与上下框架之间采用可拆卸式连接，不需要使用时可以快速拆解收纳，减少仓储占用空间，

　　整体重量控制在单人可搬运的范围内，外出救援作业时也可以随车携带，应对户外场景下的车辆维修需求。支撑立柱的锁止机构采用等间距销孔配合安全插销的设计，没有复杂的液压、气动元件，日常使用过程中几乎不需要特殊维护，不会出现液压油泄漏、气动密封件老化失效的问题，即使在没有气源、电源的户外场地也能正常使用，可靠性远高于同规格的液压式举升装置。托盘表面采用防滑纹理设计，轮胎放置后不会出现前后滑移，四个角点的立柱内侧都配有橡胶缓冲垫，避免轮胎靠近立柱时造成胎壁刮擦损伤，细节设计充分考虑了车辆维修作业中的实际痛点。在安装边界方面，该装置不需要做地面固定，只需要放置在平整的硬化地面上即可使用，整体占地尺寸略大于常规家用轿车的轮胎分布宽度，普通的小型汽修工位、家用车库都可以轻松容纳，不需要对现有场地做任何改造，投入使用的门槛极低。不同于大型举升设备需要专业人员定期维护校验，该装置的日常检查只需要确认锁止插销是否到位、框架连接螺栓是否松动即可，普通汽修工经过简单说明就能熟练操作，不存在复杂的操作学习成本。在实际作业过程中，这种逐轮支撑的方式还可以单独调整单轮的抬升高度，满足单侧悬挂检修、四轮定位辅助调整等特殊作业需求，相比整体抬升的举升设备，作业灵活性更强，尤其适合快修快保门店的高频次短时长作业场景，能大幅提升小修作业的效率，减少车辆举升准备的等待时间。
