小型往复式空气压缩机组结构设计

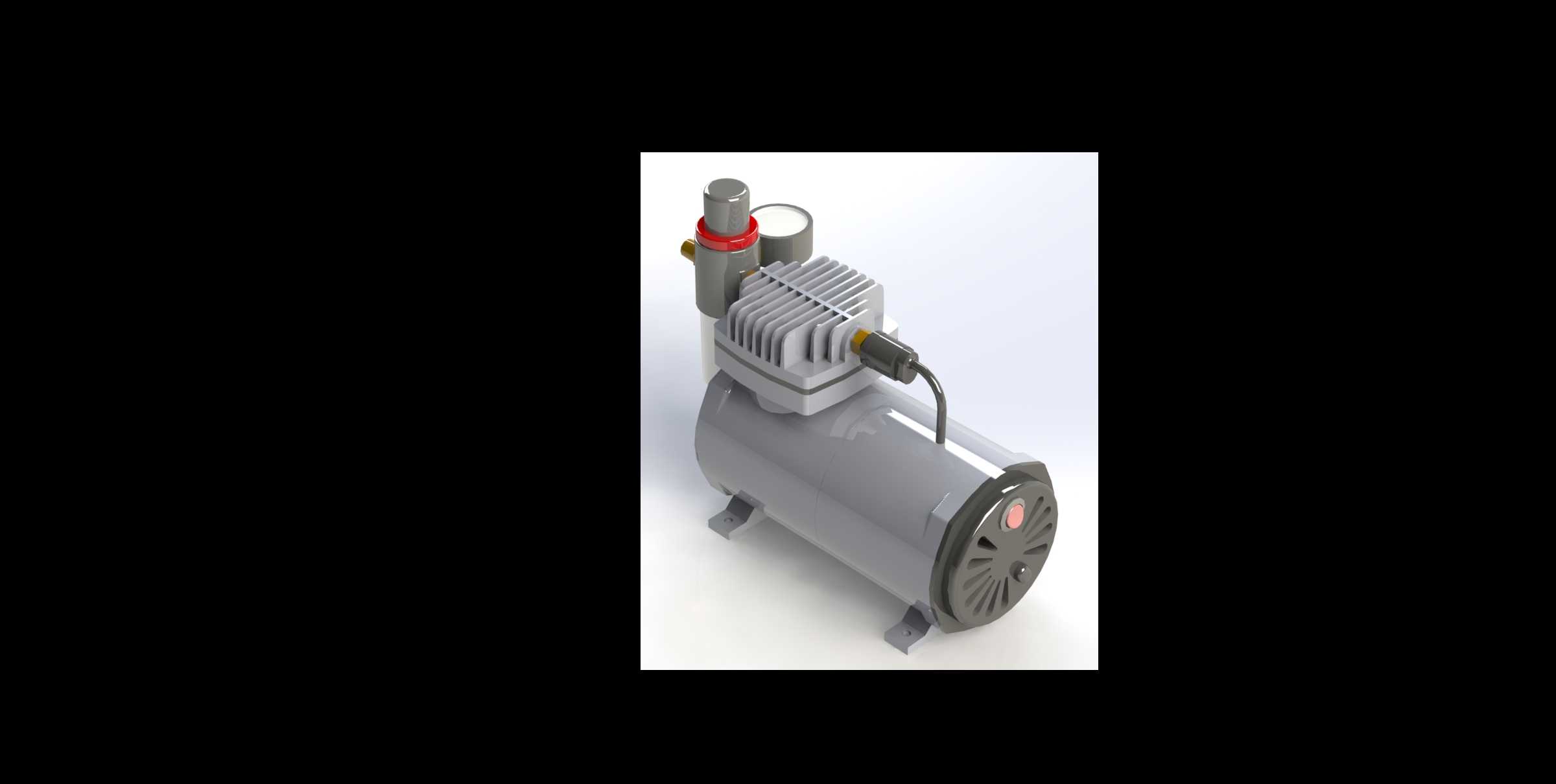

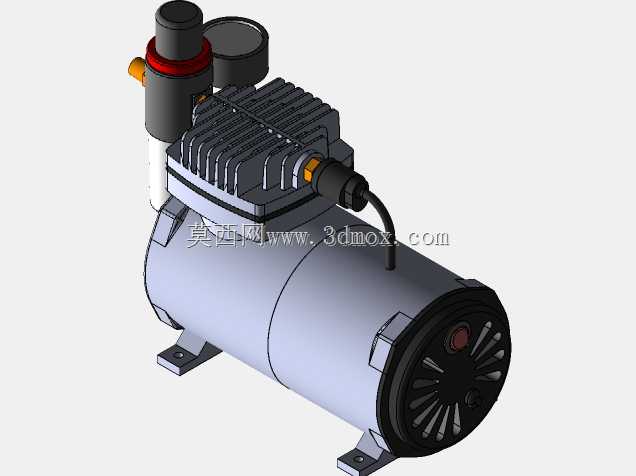

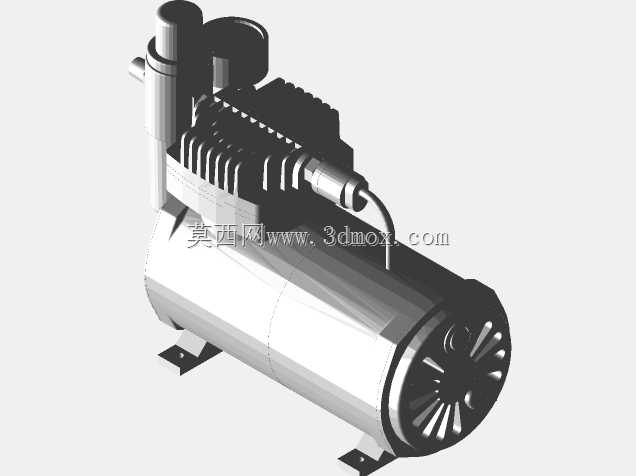

　　在小型汽修门店的补胎工位、家装现场的喷漆作业、实验室气动夹具的供气管路里，这类小功率往复式空气压缩机是最常见的气源供给单元，区别于工业厂区集中部署的大型空压站，这类便携款机组不需要预埋固定管路，可随作业场景灵活挪动，适配短时、分散的压缩空气使用需求。从结构设计逻辑来看，整个机组采用电机与压缩缸体直连集成的布局，没有额外的皮带传动结构，既压缩了整机的外形轮廓，也减少了传动环节的功率损耗，日常维护时不需要定期调整皮带张紧度，对非专业运维的使用场景更友好。压缩缸体顶部布置了散热鳍片结构，往复压缩过程中缸头产生的热量可以通过鳍片与流通空气接触自然散出，不需要额外加装独立散热风扇，简化了整机的电气回路，也降低了运行时的故障点。

　　缸体侧方预留的出气接口可以直接对接快插气管接头，输出的压缩空气可直接供给气动扳手、喷笔、小型气缸等终端用气设备，接口处内置的单向阀结构可以避免停机后管路内的压缩空气倒灌进缸体，减少下次启动时的电机负载。整机底部设计了三个带减震垫的支撑脚，安装时不需要额外打膨胀螺栓固定，直接放置在平整的水泥地面、工作台面即可，运行时活塞往复产生的震动可以通过橡胶减震垫缓冲吸收，不会出现整机移位或者带动台面共振的问题。从安装边界来看，整机的横向占用空间不到0.1平方米，竖向高度也控制在普通成年人腰腹位置，挪动时单人就可以提携转移，适合空间局促的流动作业场景。电气接线部分做了密封防护处理，缸体上的压力开关可以根据储气压力自动通断电机回路，

　　当输出压力达到设定上限时自动切断电机供电，压力降到下限时自动启动补压，不需要人工值守操作，既可以避免持续运行导致的电机过热，也能将输出气压稳定在设备适配的区间内。缸头侧方的红色泄压阀是最后一道安全防护结构，当压力开关出现故障导致缸内压力超过安全阈值时，泄压阀会自动起跳排气，避免缸体超压破损。这类小功率机组的输出气压区间刚好覆盖多数民用、小型工业气动工具的工作压力要求，不需要额外加装高压减压组件，直接对接管路就可以投入使用。建模过程中需要重点关注活塞与缸壁的配合间隙、曲轴连杆的运动行程边界，避免运动仿真过程中出现干涉问题，散热鳍片的厚度与间距设计也要平衡散热效率与铸造工艺的可行性，鳍片过薄会提升铸造难度，过厚则会增加整机重量、

　　降低散热效率。电机外壳的散热筋与缸头的鳍片做了同向对齐设计，整机运行时电机端产生的散热气流可以顺带流过缸头鳍片，进一步提升自然散热的效果。出气口旁的小型过滤接头可以初步过滤压缩空气中夹带的大颗粒杂质，减少杂质对后续气动工具的磨损，日常维护时只需要定期拧下过滤接头清理积尘即可，不需要复杂的保养流程。
