可调式传动定位传感安装基座结构

项目分类:传感器 发布时间:2022-03-03 ID:568427
  • 可调式传动定位传感安装基座结构
  • 可调式传动定位传感安装基座结构
  • 可调式传动定位传感安装基座结构
  • 可调式传动定位传感安装基座结构

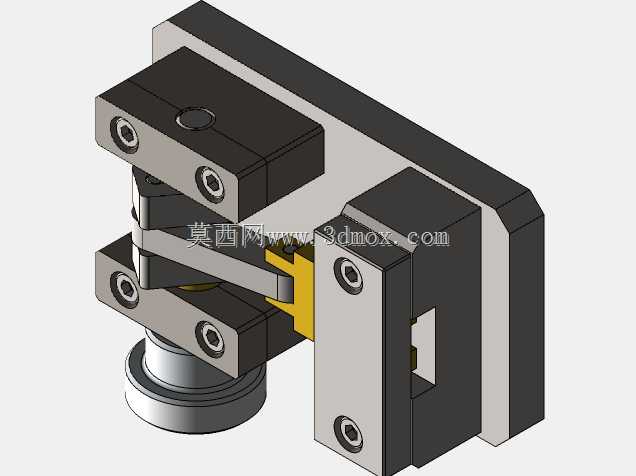

  在自动化产线的检测工位、精密装配单元以及实验测试台架上,这类带调整功能的传动定位安装结构是传感检测环节的核心承载部件,很多一线做设备调试的工程师都碰到过传感元件安装后位置偏差、传动对接不同心导致检测数据跳变的问题,这个结构的设计就是针对性解决这类现场痛点。从结构组成来看,整个基座采用分体式块装设计,底部是一体化铣削成型的安装底板,底板上预留了沉头安装孔位,安装时可以直接通过内六角螺栓固定在设备台面或者型材支架上,底板的平面度在设计时控制在0.02mm以内,避免安装后整体出现倾斜偏载。两侧的立式支撑块采用可拆卸式连接,支撑块上开有通长的调整槽,松开锁紧螺栓就可以沿着槽方向调整支撑块的间距,适配不同宽度规格的传动组件安装需求,

  这种槽式调整结构比螺纹孔定位的调整范围更大,现场调试时不需要重新打孔攻丝,能节省不少安装调整时间。前端伸出的带轮式传动对接轴,是用来和外部动力输入或者被测传动件连接的部位,轴端做了轴肩定位,安装传动轮或者联轴器时可以直接靠紧轴肩保证轴向定位精度,轴的内部预留了传感元件的安装腔,可以把接触式位移传感器、扭矩传感模块直接嵌装在腔体内部,既可以缩短传感检测的力传递路径,减少中间连接环节带来的检测误差,也能对传感元件起到防护作用,避免车间里的切削液、粉尘直接沾附在传感探头上影响检测精度。中间的滑动定位块采用燕尾槽导向结构和底板连接,滑动块上带有锁紧机构,调整到指定位置后拧动侧面的锁紧旋钮就可以把滑动块完全固定,

  不会因为设备运行的振动出现位置窜动,滑动块的工作面上做了定位卡槽,可以用来固定被测工件或者对接的传动件,卡槽的位置精度直接决定了检测时的重复定位精度,设计时卡槽和导向面的垂直度控制在0.015mm以内,保证每次装夹的位置一致性。在实际应用场景里,这类结构常被用在小扭矩传动件的性能测试台、精密装配线的工件到位检测工位、以及小型传动机构的磨合测试工装里,比如在微型减速器的出厂检测工位,就可以把减速器的输入轴对接前端的传动轮,输出端抵在滑动块的定位面上,嵌装在基座内部的扭矩传感器和位移传感器就可以实时采集减速器传动过程中的扭矩波动、轴向窜动数据,不需要额外搭建复杂的安装支架。设计时特意把所有的锁紧调整部件都布置在结构的外侧和顶部,

  现场调试时不需要把整个基座从设备上拆下来,伸手就可以够到所有的调整旋钮和锁紧螺栓,日常维护更换传感元件的时候,只需要拆开支撑块的侧盖板就可以操作,不用拆解整个基座结构。整个结构的外形轮廓控制在紧凑的尺寸范围内,安装底板的长宽尺寸适配常规的200mm间距型材安装孔位,不需要额外做转接板就可以直接固定在标准工业铝型材支架上,整体高度控制在120mm以内,不会占用过多的垂直安装空间,在空间紧凑的桌面型测试设备里也能顺利布置。结构上的所有棱角位置都做了倒角处理,避免安装调试时划伤操作人员,所有的运动配合面都设计了润滑脂注油孔,长期运行时可以定期加注润滑脂,减少导向面和转轴部位的磨损,延长整个结构的使用寿命。和市面上常见的一体式传感安装座相比,这种可调式结构的适配性更强,不需要针对不同规格的被测件单独定制安装基座,只需要调整支撑块间距和滑动块位置就可以覆盖一定尺寸范围内的工件检测需求,能大幅降低多品种小批量生产场景下的工装制作成本,也能缩短设备换型调整的时间,不少做非标自动化设备的工程师在做检测工位设计时,都会优先参考这类模块化可调结构的设计思路,减少重复设计的工作量。
