气动管路用快插式空气流速调节接头

　　在气动控制系统的管路布设场景里，这类空气流速调节部件是执行端气路调控的常用元件，日常在轻工自动化生产线、小型气动工装夹具、实验室气路排布、小型气动工具的供气管路上都能见到它的应用，核心作用是通过改变气路通流截面的大小，精准调节压缩空气的流通速率，以此匹配后端气动执行元件的动作速度需求，避免气缸动作过快产生冲击、或是动作过慢拖慢生产节拍的问题。

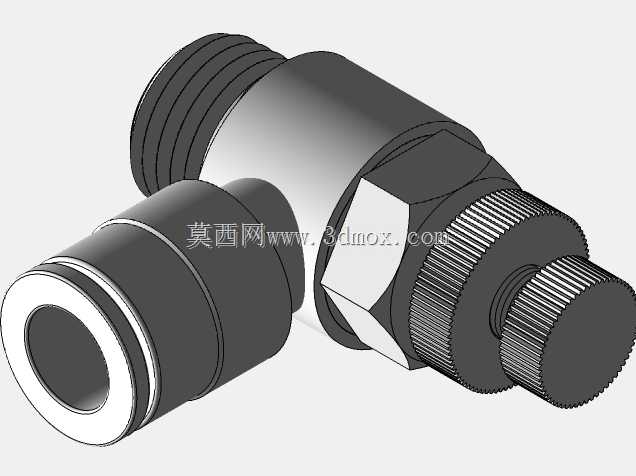

　　从结构设计逻辑来看，这款调节接头采用了直角式的布设结构，一端为外螺纹连接端，用来直接拧入气动阀岛、气缸进气口或是气路块的对应螺纹孔内，无需额外转接即可完成固定；另一端为快插式接嘴，适配外径8mm的PU气动软管，安装时无需额外工具，只需将气管切口处理平整后直接插入接嘴即可完成密封固定，内部的卡簧结构会自动锁紧气管外壁，拆卸时只需按下接嘴端部的释放环即可轻松拔出气管，能大幅缩短现场气路装调的时间成本。调节端采用了滚花旋钮加锁紧螺母的组合设计，旋钮表面的细密滚花是为了徒手调节时增加摩擦力，无需借助螺丝刀等工具即可转动阀芯改变通流开度，当流速调节到匹配工况的合适值后，拧紧侧面的六角锁紧螺母，即可锁定当前开度，避免设备运行过程中受振动、气流冲击导致旋钮移位，造成流速参数漂移。

　　从安装边界的尺寸考量，这款接头的螺纹端为1/4英寸管螺纹，适配行业内通用的G1/4或是Rc1/4安装螺孔，安装时螺纹端需缠绕适量生料带或是搭配对应规格的密封圈，保证螺纹连接位置的气密性，避免压缩空气泄漏造成气路压力损失。整体结构的直角转折位置做了圆滑过渡处理，没有尖锐的棱角，既避免了安装过程中划伤操作人员，也能减少气流转折时的局部压损，让气流通过时更平顺。接嘴部分的外露长度经过优化，在保证气管插入深度足够、锁紧可靠的前提下，尽可能压缩了轴向尺寸，适合在设备内部安装空间局促、管路排布密集的场景下使用，不会和周边的其他管路、结构件产生安装干涉。

　　在实际功能表现上，这款调节接头的通流调节范围覆盖了从完全截断到全通流的全区间，调节过程中阀芯的进给是线性变化的，不会出现开度微调时流速突变的情况，方便操作人员精准匹配执行元件的动作速度，比如在小型气缸的进退气路安装这款接头，就能把气缸伸出和缩回的速度调整到刚好适配工位动作的节奏，既不会因为速度太快导致工件被撞坏，也不会因为速度太慢拉长单工位的作业时长。接头的主体材质采用了表面镀镍处理的铜质基材，搭配工程塑料材质的快插释放环和密封用丁腈橡胶件，整体能耐受常规工业环境下的压缩空气介质，适配0-1MPa的常规气动系统工作压力，工作温度范围覆盖-20℃到80℃，能满足大部分工厂车间、实验室的常规使用环境需求，不会因为日常的油污、少量粉尘附着就出现卡滞、密封失效的问题。

　　建模过程中对各个细节的还原也贴合实际生产的零件状态，比如滚花旋钮的网纹纹理、六角锁紧螺母的对边尺寸、快插接嘴端部的倒角、螺纹段的牙型细节都做了对应还原，结构件之间的装配间隙也按照实际零件的配合公差做了预留，既可以直接用来做气动系统的布管仿真、干涉检查，也能作为气动元件选型时的三维参考，提前在装配阶段预判安装空间是否足够，避免现场安装时才发现尺寸不匹配的问题。
