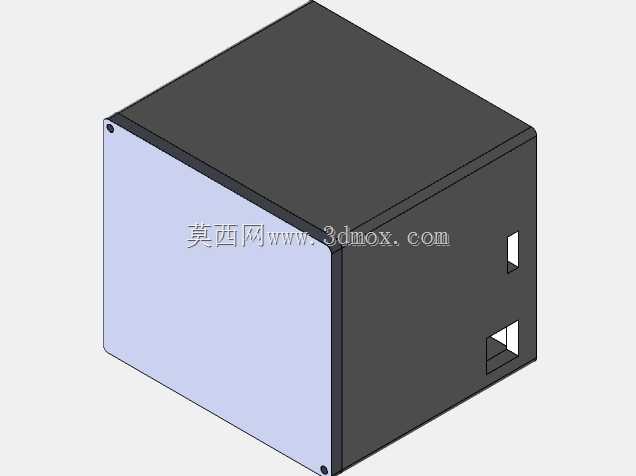

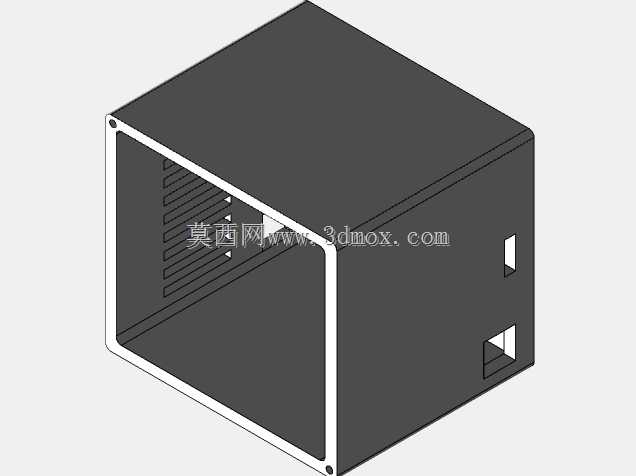

做嵌入式RFID项目调试的时候,裸板直接堆在实验台或者设备机架上,最容易遇到的问题就是接线拉扯导致排针松脱、现场金属碎屑落到引脚间造成短路,还有调试过程中不小心碰掉外接模块,这个盒体就是针对Arduino Leonardo控制板做的专属防护结构,完全围绕RFID项目的实际装机需求设计。从实际装机的边界来看,盒体内腔完全贴合Arduino Leonardo的板型轮廓,预留的板卡安装间隙控制在0.8mm,既不会因为间隙过大导致板卡在内部晃动,也不会因为公差累积造成板卡塞装困难,侧壁对应板卡的USB接口、外接引脚排母位置都做了精准的开口,不用拆盒就能直接插编程线、外接RFID读写模块的排线,现场调试的时候不用反复拆装盒盖,

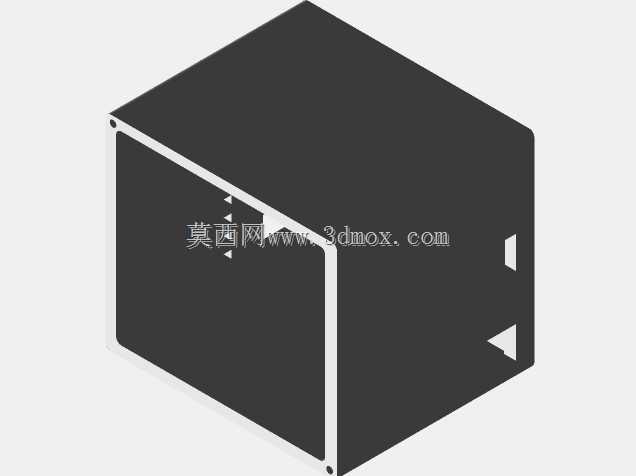

能省不少接线调整的时间。盒体的边角做了R2的圆角过渡,没有尖锐的直角棱边,不管是装在桌面实验装置上还是嵌到小型RFID识别终端的设备内部,都不会刮伤周边的接线绝缘层,也不会在装配的时候划手。侧壁上预留的两个三角型定位卡扣,是和配套盒盖做的扣合结构,不用额外打螺丝固定,扣合之后的接缝间隙控制在0.3mm以内,能阻挡日常环境里的浮尘落到板卡表面,要是用在仓储RFID盘点的手持终端原型里,这种卡扣结构也能承受日常移动带来的轻微震动,不会轻易脱开。考虑到RFID项目经常需要外接射频天线、读卡模块,盒体侧面的开口位置特意避开了板卡上的射频信号走线区域,不会因为盒体的遮挡影响射频信号的收发效果,要是项目需要把盒体固定在设备机架上,
盒体一角预留的小孔可以直接穿M2的自攻螺丝,固定在亚克力安装板或者金属支架上,不用额外做固定支架。做结构设计的时候特意把盒体的壁厚控制在1.8mm,用常见的PLA或者ABS材料3D打印就能直接成型,打印的时候不需要加支撑结构,侧壁的开口都是直壁贯通,打印完成之后不用做多余的支撑拆除打磨,拿到手就能直接装板。盒体内部没有多余的加强筋凸台,不会和板卡上的贴片元件产生干涉,哪怕是板卡上焊了排针、外接了电容电阻这类高出板面的元件,也有足够的容纳空间,不会出现盖不上盒的情况。在实际的RFID项目应用里,这个盒体既可以作为原型开发阶段的板卡防护,避免调试过程中损坏控制板,也可以直接作为小型量产RFID识别终端的外壳使用,
扣合之后的整体结构强度足够应对日常的搬运、装机使用,不需要再额外做外壳的二次开模,能大幅缩短项目从原型到落地的周期。很多嵌入式开发者做项目的时候习惯用通用的塑料外壳,回来还要自己手动开孔,不仅位置不准,还容易把外壳弄裂,这个专属盒体的所有开口位置都是和Arduino Leonardo的接口一一对应的,装板之后所有接口都能正常使用,不会出现接口被挡住、插不上线的问题。盒体的外轮廓是规整的长方体,在设备内部布局的时候很容易排布,不会因为异形结构占用多余的安装空间,不管是叠装在其他控制模块旁边,还是单独嵌在设备面板上,都能很好地适配安装空间。要是项目需要在盒体表面贴标签、印项目标识,平整的顶面完全可以直接粘贴标签纸,或者做激光雕刻标识,不需要额外处理表面。
- 上一篇:传感器配套防护安装表面结构件
- 下一篇:环形带安装孔传感配套固定环结构
- 全部评论(0)
- 模板大小: 2.64 MB
- 售价:5金币
- 下载次数: 9
- 系统要求: STL,SOLIDWORKS
- 软件分类: 传感器
