环形带安装孔传感配套固定环结构

　　在工业传感检测场景中，这类环形固定构件常配套穿戴式生理传感、环形位置传感单元使用，核心作用是为传感核心元件提供稳定的承载基体，同时兼顾安装后的定位可靠性与拆装便捷性。从实际使用场景来看，这类构件既可以用在小型可穿戴生理监测设备上，作为传感模块的外壳支撑环，贴合佩戴部位固定内部检测元件；也可以用在工业设备的轴类位置检测场景中，套设在对应轴径外侧，通过自身的安装孔固定传感检测单元，实现轴件转动位置、转速信号的稳定采集。

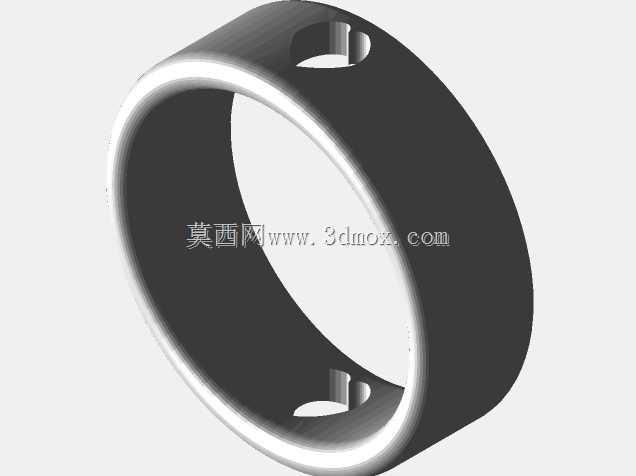

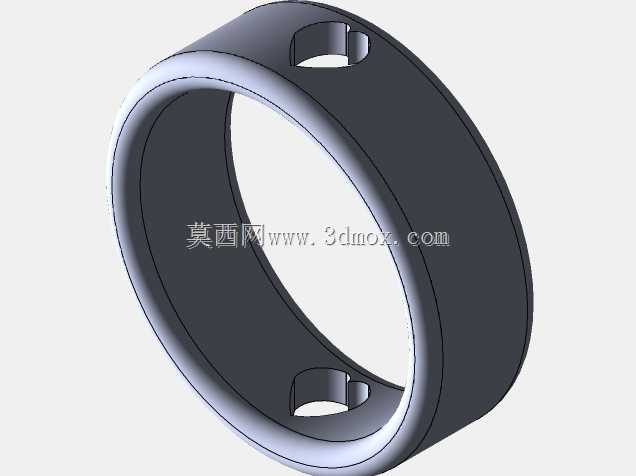

　　从功能特性上看，该环形构件采用等壁厚的筒状环形结构，整体为对称式设计，环体外侧对称分布两处内凹式安装卡槽，卡槽内部预留贯通的安装孔位，既可以通过卡扣方式快速卡入对应安装基座，也可以穿入紧固件实现刚性固定，两种安装方式适配不同的装配场景需求。环体内壁为光滑圆柱面，加工时需要保证内壁的圆柱度公差，避免套设安装时出现卡滞或者配合间隙过大导致的传感定位偏移；环体的两个端面为平行平面，需要保证端面与环体内孔轴线的垂直度，避免叠装或者端面贴合安装时出现倾斜，影响传感单元的检测精度。

　　设计过程中，首先需要根据配套传感单元的尺寸确定环体的内孔直径，内孔尺寸既要保证传感核心元件能够顺利嵌入，也要控制配合间隙在合理范围内，避免元件在环内出现晃动；环体的壁厚需要结合使用场景的结构强度需求确定，可穿戴场景下可以适当减小壁厚降低整体重量，工业固定场景下则需要适当增加壁厚提升抗挤压、抗形变能力。两处对称的安装卡槽位置需要结合整体受力平衡设计，对称分布的结构可以让安装后的受力均匀分布在环体两侧，避免单侧受力导致环体倾斜，卡槽的深度需要匹配安装卡扣的凸起高度，保证卡入后不会出现松脱，同时预留的安装孔需要与紧固件尺寸匹配，孔位的轴线需要垂直于环体外圆柱面的切线方向，保证紧固件安装时受力方向合理，不会出现滑牙或者固定不牢的问题。

　　从安装边界来看，该构件的外圆柱面直径决定了安装时需要预留的径向空间，安装时需要保证周边预留足够的空间避免与其他构件发生干涉；环体的轴向宽度决定了轴向安装空间需求，两端面的平行度误差需要控制在装配允许的公差范围内，避免轴向压紧时出现应力集中。环体边缘做了小圆弧过渡处理，既可以避免安装时锐边划伤操作人员或者配套线缆，也可以减少应力集中，提升环体的抗疲劳强度，在频繁拆装或者受到轻微外力冲击时不容易出现开裂。在实际建模过程中，这类环形结构优先采用旋转凸台生成基础环体，再通过拉伸切除生成对称的安装卡槽与安装孔，最后对边缘进行圆角处理，建模时需要注意对称特征的几何约束，保证两处安装卡槽的位置度误差符合设计要求，避免后续装配时出现孔位错位无法安装的问题。针对3D打印制作的场景，环体的壁厚需要满足打印工艺的最小壁厚要求，安装孔的直径不能过小，避免打印过程中出现孔位堵塞或者强度不足的问题；针对机加工制作的场景，则需要考虑加工刀具的可达性，卡槽内的转角需要匹配刀具半径，避免出现无法加工的死角。
