Arduino开发板嵌入式安装防护壳体结构

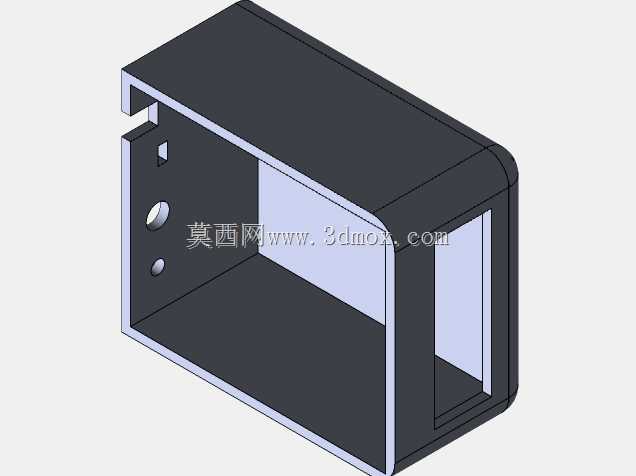

　　这款壳体主要面向嵌入式开源硬件开发场景，适配Arduino系列开发板的安装防护需求，常见于学生课程设计、小型创客项目、工业现场简易控制节点的硬件封装环节，能避免裸露电路板在调试、部署过程中遭遇引脚磕碰、积灰短路、意外拉扯接线导致的焊点脱落问题。从结构设计来看，壳体采用单侧开口的抽拉式装配逻辑，主体为弯折成型的盒体结构，侧壁预留的两个圆形安装孔用于固定电路板支撑柱，可直接配合M3铜柱将Arduino板锁附在壳体内侧，无需额外设计复杂的卡扣结构，加工门槛低，不管是3D打印打样还是钣金折弯小批量生产都能快速实现。靠近开口端的侧边预留了矩形避让槽，对应开发板的USB接口、外接电源接口位置，装配完成后无需拆开壳体即可直接插接数据线与供电线，

　　日常调试烧录程序时不用反复拆装外壳，能大幅减少现场调试的工作量。壳体的边角做了小圆角过渡处理，没有尖锐的直角棱边，既避免了加工、装配过程中划伤操作人员的风险，也能在设备发生轻微磕碰时分散应力，减少壳体变形的概率。安装边界方面，壳体内部净空尺寸完全匹配标准Arduino Uno板的外形规格，预留了0.8mm的装配间隙，避免电路板因加工公差出现卡滞无法装入的问题，壳体外部整体尺寸紧凑，可直接嵌入到小型设备的控制柜预留槽位内，也可通过侧壁的安装孔配合螺丝直接固定在设备机架平面上，适配多种安装场景。设计过程中特意简化了壳体的零件数量，整个防护结构仅需单个主体弯折件搭配一块端盖板即可完成装配，没有多余的零散小零件，

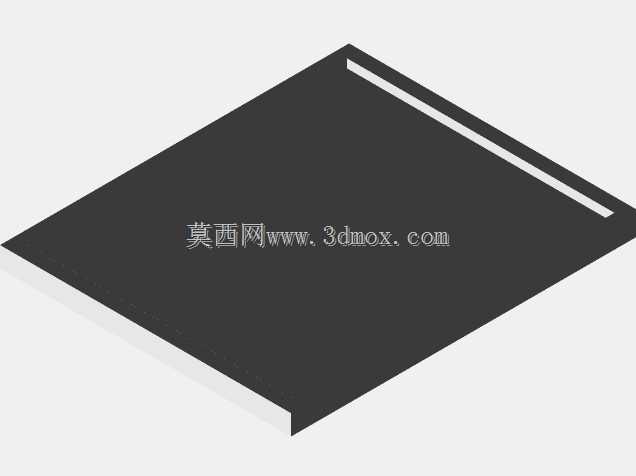

　　装配时只需将开发板固定在壳体内，再将端盖板卡入侧边的卡槽即可完成组装，后期维护拆开时也无需借助特殊工具，直接用平口螺丝刀撬动卡槽位置即可拆开端盖板，更换内部硬件或调整接线都十分便捷。壳体侧壁的开孔位置经过反复核对，完全对齐开发板的固定孔位与接口位置，不会出现接口被壳体遮挡、固定柱错位无法锁螺丝的问题，同时开孔边缘做了翻边处理，避免金属壳体的锋利毛边割破接线绝缘层，也能提升开孔位置的结构强度，减少长期使用后开孔变形的情况。在实际项目应用中，这类壳体除了防护开发板本身，还能在一定程度上屏蔽外界的电磁干扰，提升控制板运行的稳定性，尤其是在靠近电机、继电器等强干扰源的工业现场，金属材质的壳体能有效降低杂波对开发板采样信号的影响，

　　避免程序跑飞、采样数据失真的问题。不同于市面上常见的卡扣式塑料外壳，这款壳体的结构强度更高，承重能力更强，除了安装Arduino开发板之外，还可以在壳体内剩余空间加装小型继电器模块、接线端子等扩展配件，满足小型控制节点的集成安装需求，不用额外扩展更大尺寸的外壳，能有效缩小整套控制装置的占用空间。
