L型直角步进电机安装固定支架

　　在自动化输送线、小型检测设备、3D打印运动模组、桌面级机械臂这类对安装空间有严格限制的场景里，步进电机的安装定位精度直接决定了整套传动机构的运行稳定性，这款L型直角结构的安装支架，就是针对这类紧凑安装空间设计的电机固定承载件。不同于平板式直装支架需要额外搭配转接块实现垂直方向传动布局，这款支架采用一体折弯式的直角结构，两个互相垂直的安装面分别承担电机固定与基座连接的功能，省去了多零件拼接带来的累计装配误差，也减少了设备装配时的零件清点与调平工序。

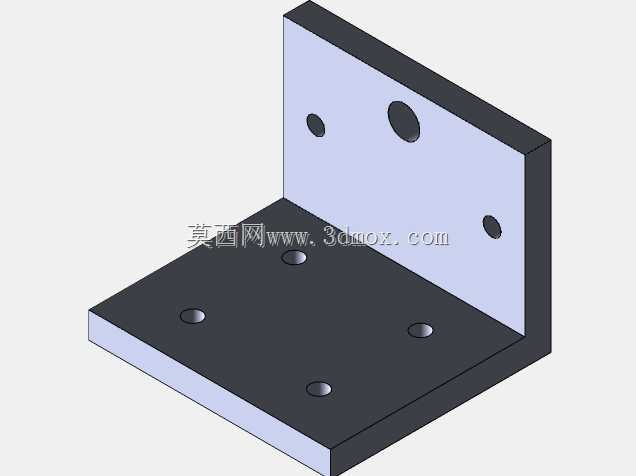

　　从实际使用的工况来看，这类支架常被用在需要将电机输出轴垂直于安装基面布置的场合，比如小型皮带输送线的驱动端固定、点胶设备Z轴升降模组的电机承载、视觉检测设备的镜头调焦驱动机构安装，都能通过这类支架直接完成电机的定位，不需要额外设计定制转接结构。支架的垂直安装面预留了三个不同孔径的安装位，中心大孔用于避让电机输出轴端或者电机尾部的编码器凸起，两侧的小孔对应步进电机端盖上的标准安装螺孔，安装时不需要对电机本体做任何二次加工，直接通过螺栓就能将电机锁紧在垂直面上，孔位的同轴度公差控制在0.1mm以内，能避免电机安装后出现输出轴偏斜，导致联轴器偏心、传动带跑偏这类常见问题。

　　水平安装面作为与设备基座连接的承载面，均匀布置了四个沉头安装孔，沉孔结构可以让连接螺栓的头部完全埋入支架平面内，不会出现螺栓凸起干涉电机底部或者其他周边零件的情况，四个孔位采用对称式布局，既可以适配铝型材框架的标准槽距，也能直接固定在钢板加工的设备台面上，安装时可以根据现场布线、传动件布置的实际需求，选择正向或者侧向安装，适配不同的走线方向与传动连接角度。

　　设计这类支架的时候，首先要考虑的是承载刚度，因为步进电机在启停瞬间会产生一定的反作用力矩，如果支架壁厚过薄，长时间运行后会出现安装面变形，导致电机轴与传动机构的同轴度偏移，所以这款支架的两个安装面都采用了等厚的板材加工，折弯处做了圆角过渡处理，避免直角折弯处产生应力集中，在电机频繁正反转的工况下也不会出现焊缝开裂或者板材变形的问题。其次是安装边界的控制，支架的整体外轮廓尺寸做了紧凑化处理，垂直面的高度刚好覆盖常用42、57系列步进电机的安装端面，不会因为支架尺寸过大占用周边的传感器、走线槽的安装空间，水平方向的延伸长度也控制在能稳定承载的最小范围内，在桌面级小型设备里使用时，不会挤占宝贵的工作台操作空间。

　　从装配工艺的角度来说，这款支架的所有安装孔都做了去毛刺处理，孔边没有尖锐的切屑残留，安装时不会刮伤电机表面的喷涂层，也不会割破设备的走线绝缘层。两个安装面的平面度都经过铣削加工处理，和电机端面、设备基座贴合时不会出现缝隙，锁紧螺栓后不会因为贴合面不平导致电机安装姿态倾斜。在实际选型使用时，只需要确认所搭配步进电机的安装孔距、输出轴端的凸起长度，就能直接选用，不需要额外做二次加工，能大幅缩短小型自动化设备的设计与装配周期，也能降低定制加工支架带来的成本浪费。在一些需要频繁调整电机位置的调试场景里，这款支架的水平安装孔预留了少量的调节余量，松开固定螺栓后可以小范围调整电机的前后位置，方便张紧同步带或者调整联轴器的配合间隙，调试完成后直接锁紧螺栓就能完成定位，不需要额外增加张紧调节机构。
