五英寸PC机柜配套nextion显示屏安装结构

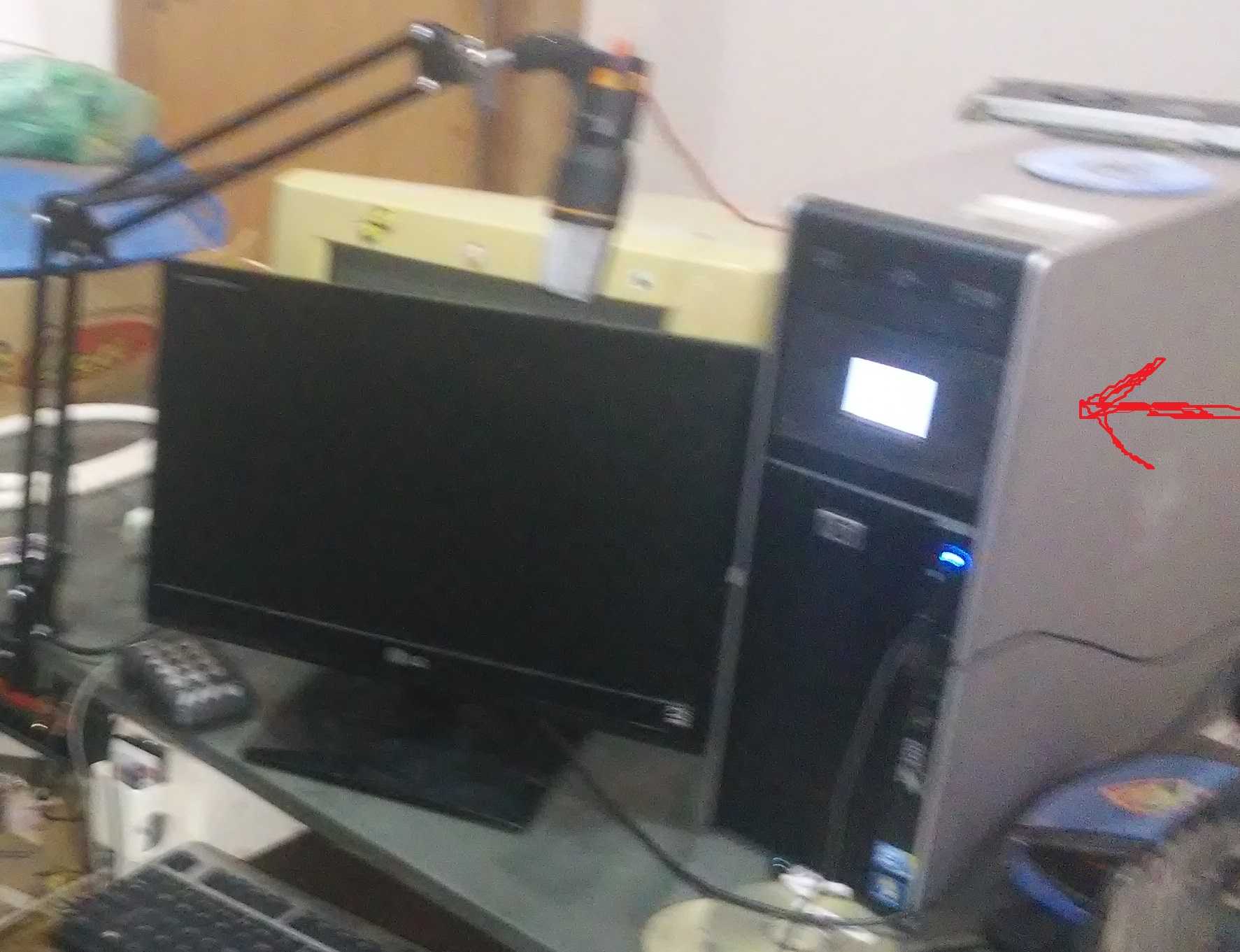

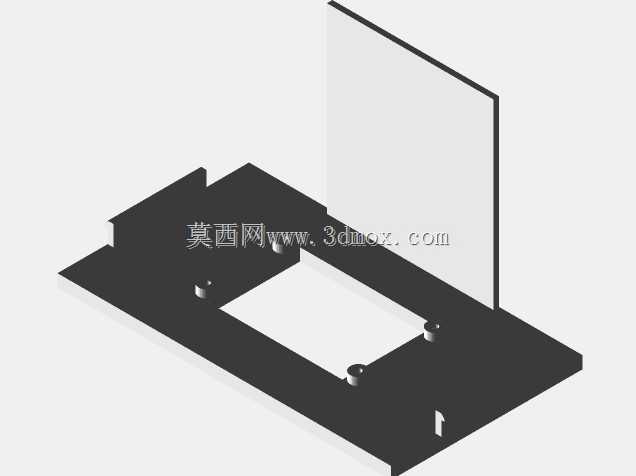

　　在工业现场的控制柜、设备操作端布局中，显示单元的安装可靠性直接影响一线操作人员的交互效率，这套适配五英寸nextion显示屏的PC机柜安装结构，正是针对机柜内嵌式显示场景做的定向结构设计。日常在车间巡检时经常能看到，不少机柜的显示屏安装要么直接用双面胶粘贴，要么随意打孔用螺丝硬锁，时间久了屏幕移位、线缆拉扯断裂的问题频发，尤其是设备运行时机柜本身带有的微振动，很容易让松动的屏幕出现接触不良，这套结构从安装底座的固定逻辑出发，先解决了屏幕与机柜面板的贴合精度问题。底座采用平板式承载设计，预留的四个安装柱位置完全匹配五英寸nextion屏的固定孔位，安装柱的高度做了精准控制，既不会因为柱高过高让屏幕面板突出机柜表面太多，

　　避免现场操作人员走动时磕碰刮花屏幕，也不会因为柱高过矮导致屏幕背面的驱动电路板被挤压，预留的走线空间刚好能容纳屏幕的排线与供电线，不会出现线缆被底座压损绝缘层的隐患。从安装边界来看，底座的外轮廓尺寸刚好适配标准PC机柜的预留开孔，安装时不需要额外对机柜面板做二次切割，只需要将底座从机柜内侧对准开孔位置，用紧固件从外侧锁紧就能完成底座固定，屏幕再通过底座上的定位柱卡入，拧上固定螺丝即可完成装配，整个安装过程不需要复杂的工装，一线运维人员在现场就能完成更换维护。设计时特意考虑了不同使用场景的兼容性，底座的承载平面做了平整度处理，屏幕安装后与机柜面板的缝隙控制在极小范围内，能避免车间内的粉尘、切削液雾气从缝隙进入机柜内部，

　　对柜内的电气元件造成污染。靠近屏幕一侧的灯柱布局，是针对操作提示功能做的预留，五个灯柱均匀分布在屏幕正面下方的对应位置，每个灯柱的位置都对应屏幕上的状态显示区域，当设备运行到不同工序时，对应的灯柱会同步亮起提示，操作人员不用凑近屏幕仔细看文字，远距离就能通过灯光判断设备当前的运行状态，这在嘈杂的生产车间里实用性很强，毕竟很多时候设备旁的噪音大，操作人员需要同时兼顾多台设备的状态，灯光提示比单纯的屏幕文字提示辨识度更高。结构的材质选用上适配PC机柜的常用加工工艺，底座可以采用常规的板材冲压或者注塑加工，不需要特殊的开模成本，安装柱的位置做了加强筋处理，即使多次拆装屏幕也不会出现柱体断裂的问题。在实际设备改造场景中，

　　很多老旧机柜原本没有配套的显示安装位，用这套结构不需要对机柜做大规模改动，只需要开出对应尺寸的方孔就能完成显示屏的加装，比定制专用的安装面板成本低很多，而且安装后的整体平整度和原厂预装的结构没有明显差异。屏幕的固定方式没有采用卡扣式的快拆设计，是考虑到工业现场的振动环境，卡扣结构长期使用容易出现松脱，螺丝固定的方式虽然拆装稍慢，但可靠性更高，能适应设备长期运行的振动工况，避免屏幕从安装位脱落造成损坏。底座上的开孔位置除了屏幕的固定孔，还预留了排线的走线路径，排线可以从底座的侧边缺口引出，直接连接到柜内的控制板上，走线时不会被底座压住，也不会因为线缆弯折角度过大导致排线内部的线芯断裂。五个灯柱的高度略低于屏幕表面，不会遮挡屏幕的显示区域，灯柱的导光面做了散光处理，灯光亮起时不会出现刺眼的强光，在车间不同的光线环境下都能清晰识别状态，不会因为强光直射导致灯光提示看不清。整个结构没有多余的复杂造型，所有的尺寸设计都围绕安装便捷性、使用可靠性、维护便利性三个核心点展开，没有为了外观做不必要的曲面或者异形结构，加工时能最大限度降低生产难度，不管是小批量的设备改造还是大批量的新机配套，都能快速加工生产，适配不同行业的PC机柜显示安装需求，比如生产线的控制机柜、设备的本地操作端、小型工控柜的状态显示单元，都可以用这套结构完成显示屏的固定安装。
