适配Arduino安装的英式Elite冰箱框架结构

　　做嵌入式制冷改装的同行应该都碰到过这类问题，现成的小型制冷模块买回来，和自制的箱体、控制板之间总是缺个适配的连接结构，要么固定点对不上，要么散热侧和箱体的密封没做好，要么控制元件的安装位留得不合理，最后装出来的设备要么漏冷，要么散热差，要么走线乱得后期维护根本下不去手。这套适配Arduino控制的英式Elite冰箱框架，就是针对这类小型嵌入式制冷改装场景做的结构件，专门解决制冷模块、箱体、控制板三者的装配匹配问题。

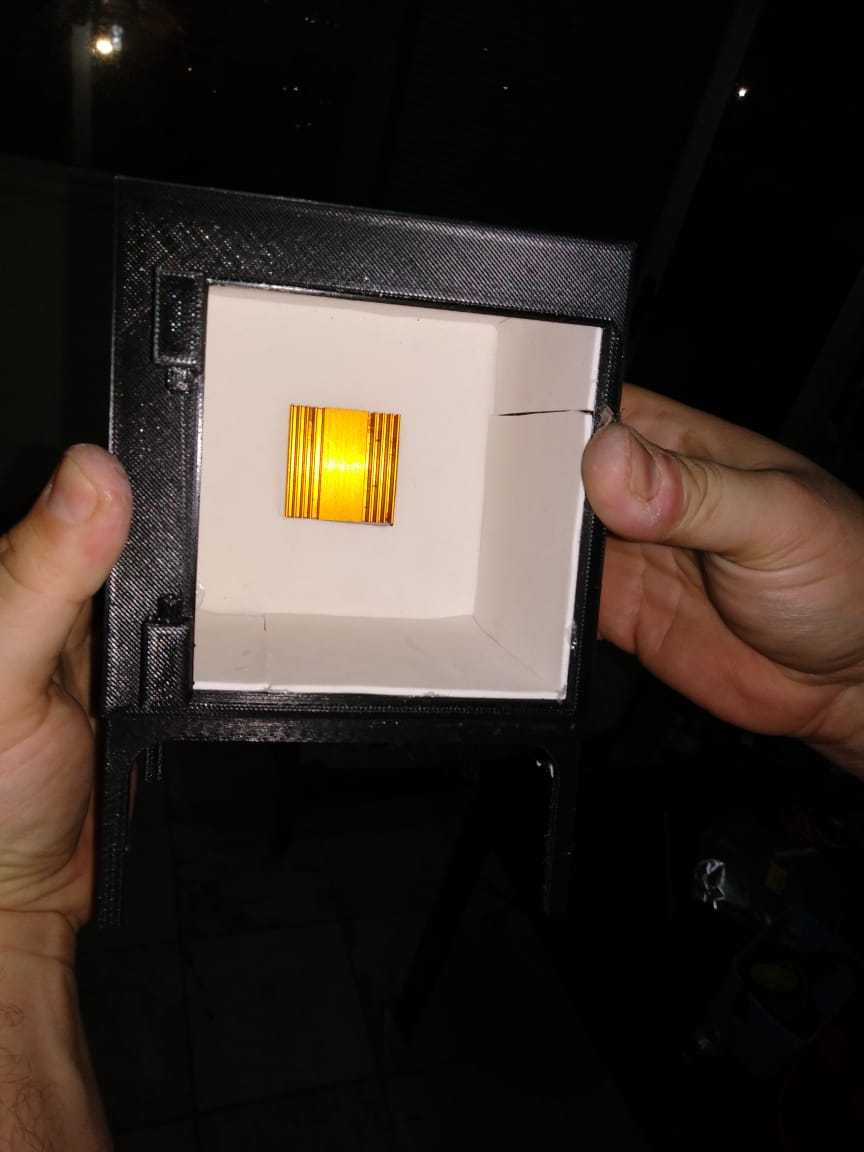

　　先讲实际使用场景，这类结构主要用在小型桌面制冷设备、嵌入式恒温储物单元、DIY小型冷藏装置的搭建上，很多做小型实验恒温装置、桌面冷藏储物、甚至车载小型制冷单元的开发者，都会选用现成的半导体制冷或者小型压缩制冷模块，搭配Arduino做温度控制，这时候就需要一个刚性框架来衔接制冷端、储物箱体和控制元件，这套框架就是干这个用的。从实际装配逻辑来说，框架的主体是和储物箱体做刚性连接的，框体的内圈尺寸完全匹配英式Elite规格的冰箱内胆开口，安装的时候不需要额外裁切内胆边缘，直接把内胆嵌进框体内圈，靠框体的翻边结构压合内胆的密封胶条，就能保证储物腔的密封性能，避免冷量从箱体和框架的衔接缝隙漏出来，这一点比自己用角铝拼接的架子靠谱很多，自己拼的架子很难保证和内胆开口的贴合度，打胶密封的话后期拆改内胆非常麻烦，这个一体框架的压合结构不需要额外打密封胶，靠结构压紧就能达到密封要求。

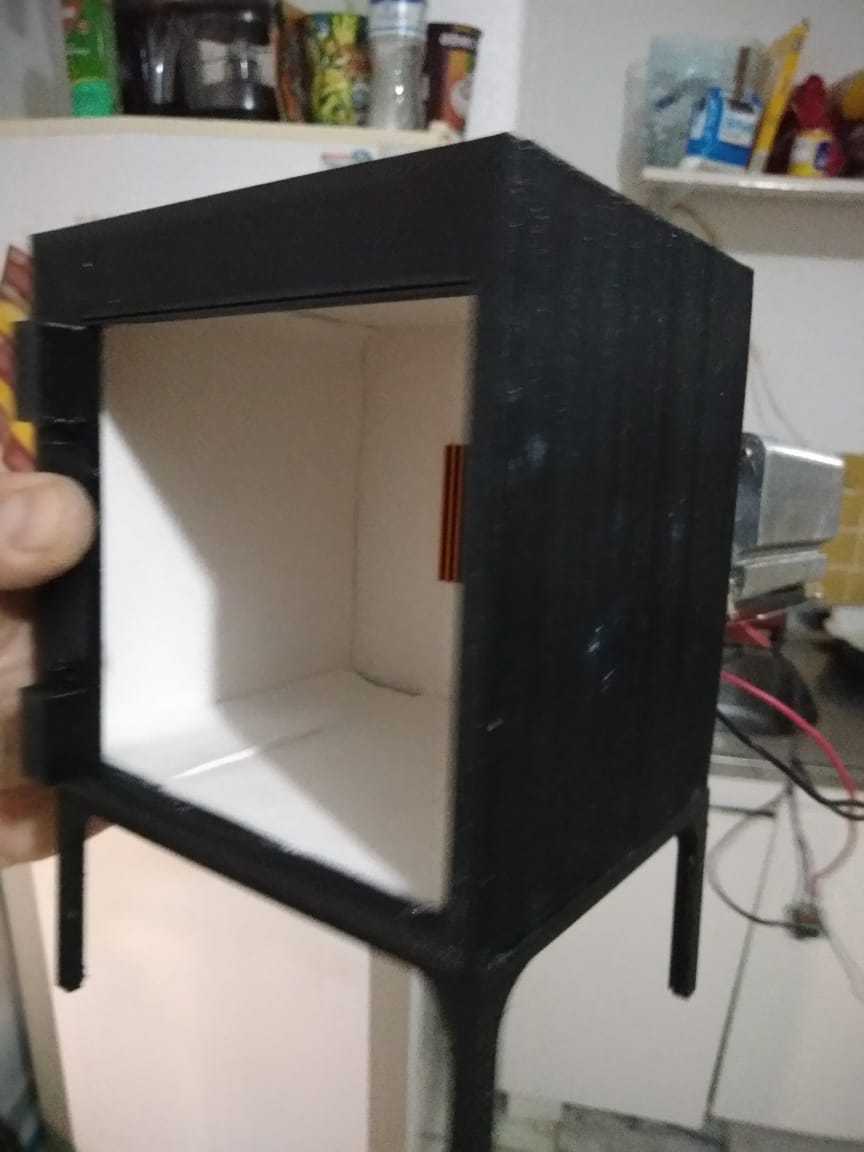

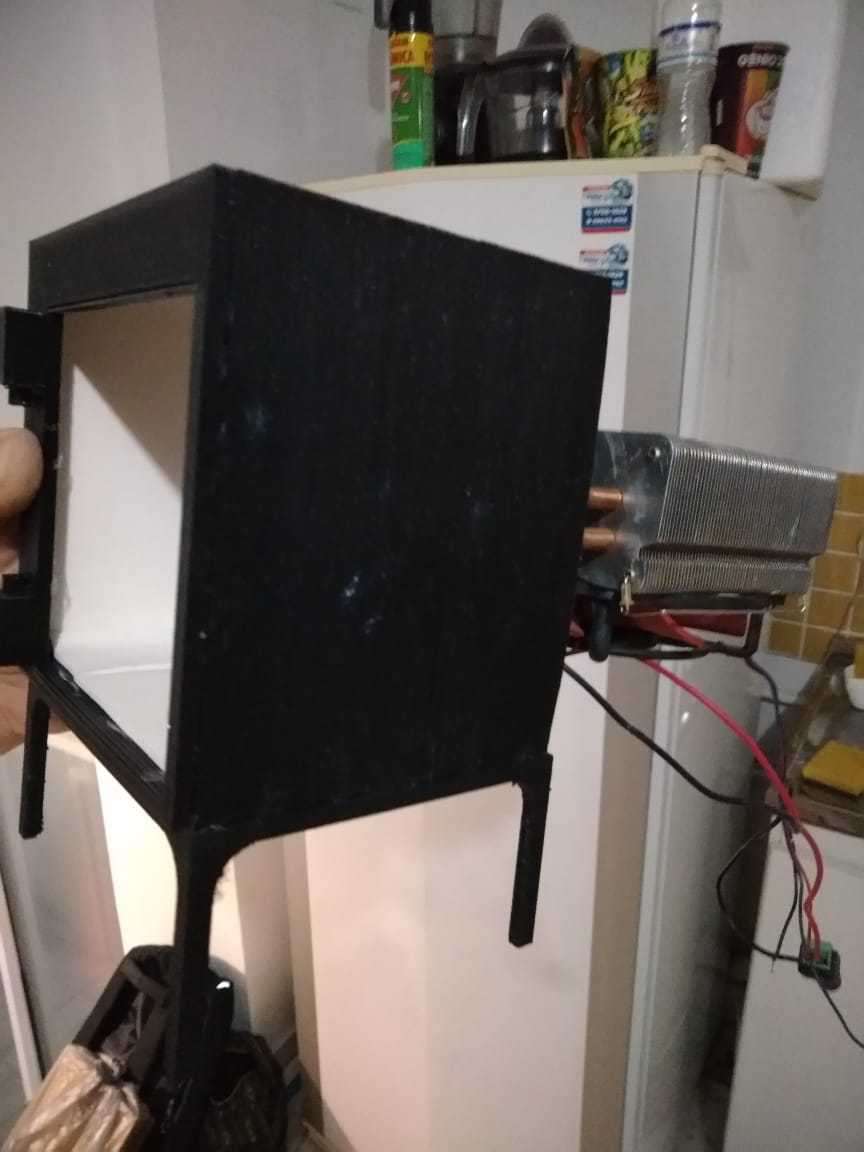

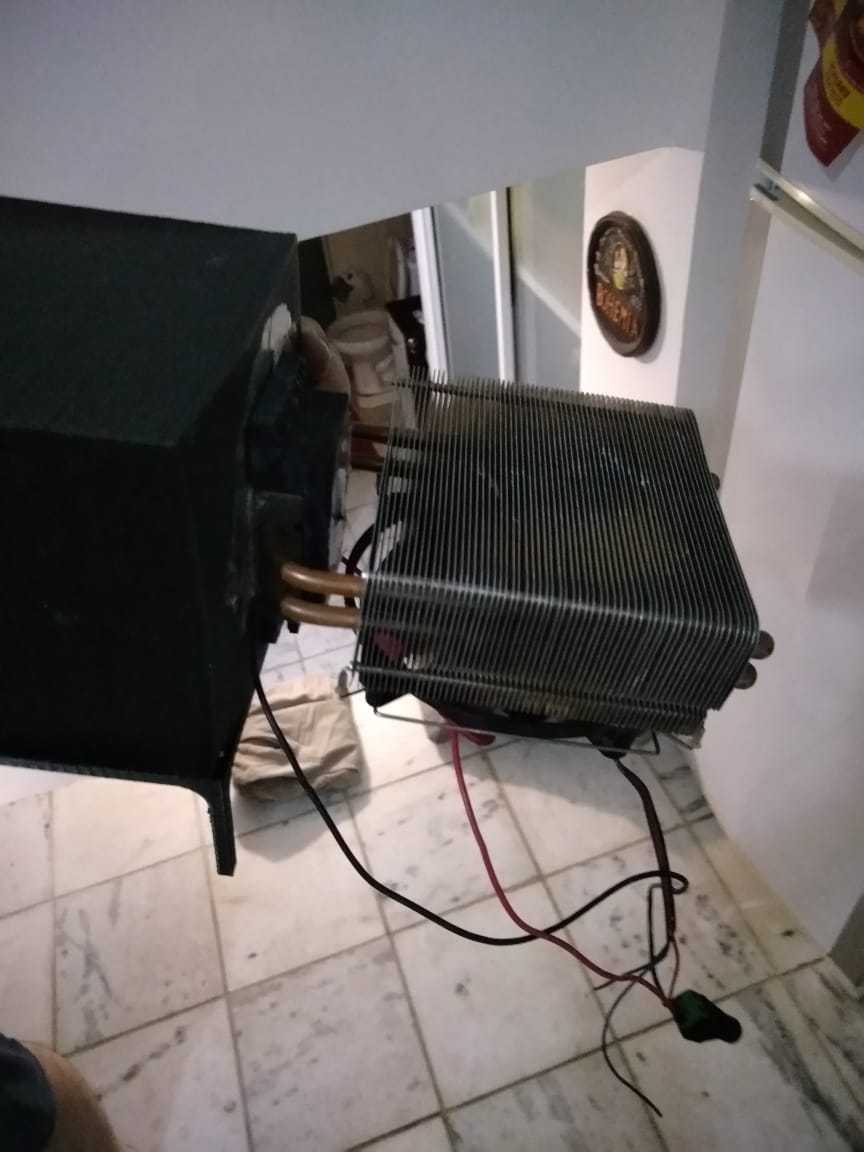

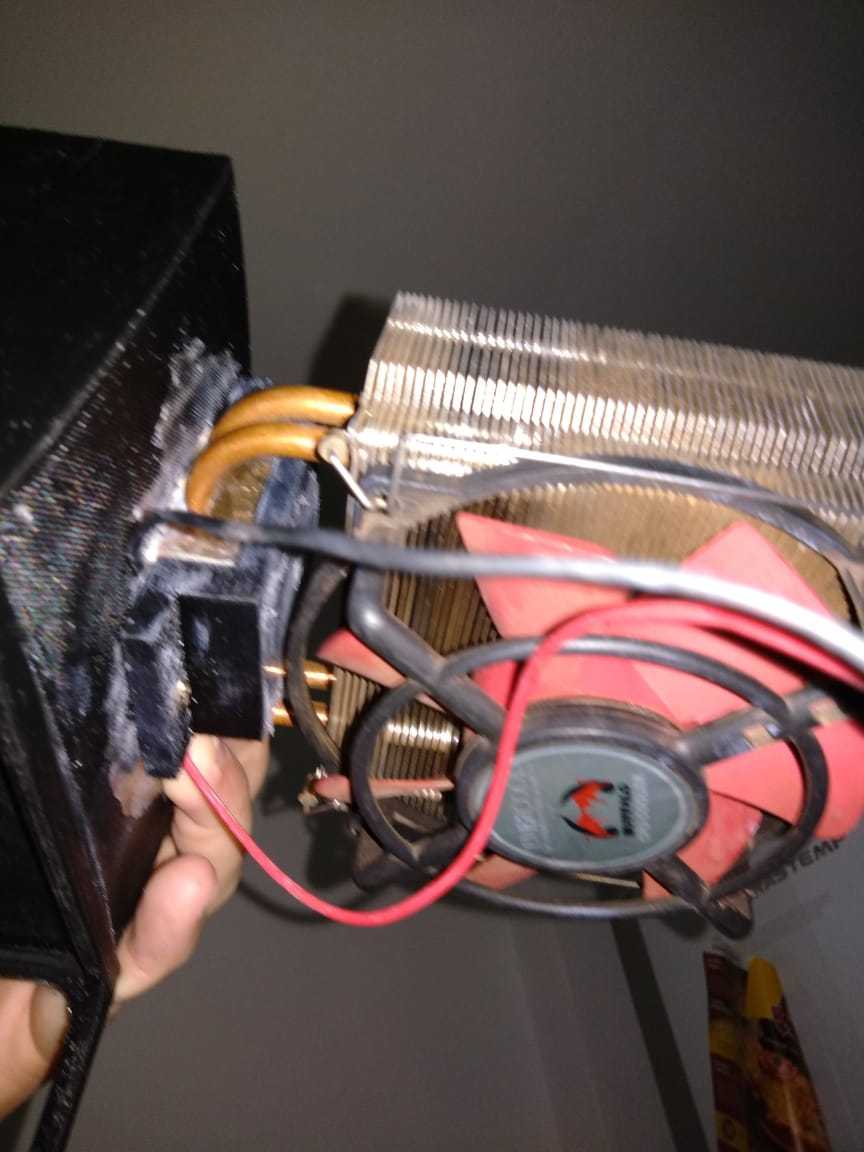

　　再看功能特性，框架朝向制冷模块的一侧预留了制冷组件的安装定位面，两个铜质制冷管路的穿装孔位做了翻边强化，避免管路和框架硬接触磨破保温层，散热鳍片的安装位留足了间隙，不会因为框架贴得太近挡住散热风道，实际装配的时候散热鳍片和框架之间能留出15mm左右的通风间隙，不管是被动散热还是加装小风扇做主动散热，都能保证空气流通顺畅，不会出现散热不良导致制冷效率下降的问题。框架的支腿结构做了加高处理，底部留出了走线和安装控制元件的空间，Arduino控制板、温度传感器接线、电源接线都可以从支腿之间的空隙走，不需要在框架上额外开走线孔，而且支腿的高度刚好把箱体抬离安装基面20mm左右，避免基面的冷凝水长期浸泡箱体底部，也能给底部的通风留出空间，减少冷凝水积聚的问题。

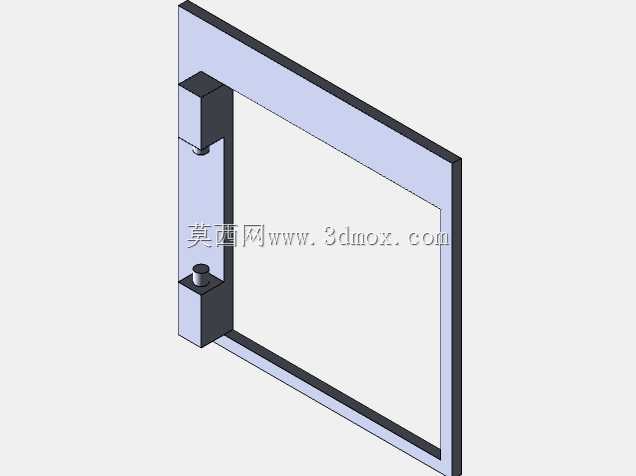

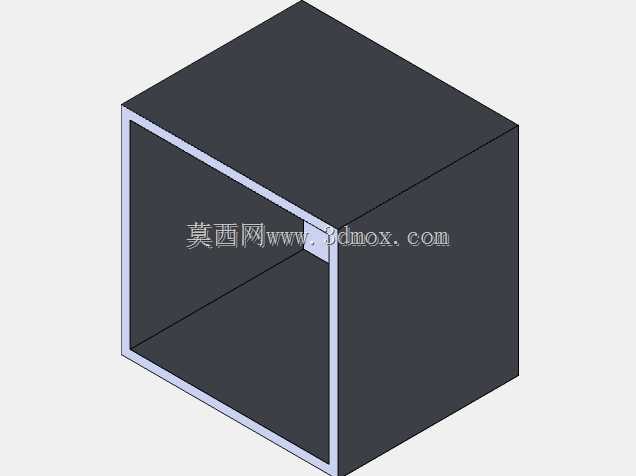

　　设计思路上，这套框架没有做多余的装饰性结构，所有的结构特征都是为装配服务的：框体的壁厚做了梯度设计，和内胆接触的内圈壁厚稍薄，保证压合胶条的时候有足够的形变空间，和制冷模块连接的外侧壁厚做了加厚，用来承载制冷模块的重量，避免长期使用后框架变形导致密封失效。安装边界方面，框架的整体外轮廓尺寸比内胆开口单边宽出30mm，安装的时候只需要在安装基面开出和内胆尺寸匹配的方孔，把框架从正面压上去，用侧面的固定耳锁螺丝就能完成固定，不需要在正面打外露的螺丝孔，装配完成后外观更整洁，固定耳的位置做了下沉设计，螺丝锁完之后螺丝头不会突出框架侧面，不会和旁边的其他结构产生干涉。另外框架上预留的控制元件安装位是通用孔位，不管是装常见的Arduino Uno还是Nano板，都能通过铜柱固定在框架的侧方安装面上，温度传感器的走线槽直接开到框体内侧，传感器线可以直接从走线槽穿进储物腔内，不需要在箱体上额外钻孔，避免破坏箱体的保温层。

　　实际装配的时候要注意，框架和制冷模块连接的面要贴一层薄的隔热泡棉，避免制冷端的冷量直接传导到框架上导致框架表面结露，泡棉的厚度不用太厚，2mm左右的橡塑泡棉就足够，贴的时候要避开管路穿装孔，不要把孔位堵死。支腿的底部可以贴防滑橡胶垫，一方面是减少设备运行时的震动传递，另一方面也能避免支腿刮花安装基面。很多人自己做这类框架的时候容易忽略散热侧的间隙，把框架直接贴在散热鳍片上，最后导致散热鳍片的热量直接传导到框架上，不仅框架表面发烫，还会把热量传回储物腔，导致制冷效率上不去，这套框架在设计的时候就把这个安装间隙留出来了，装配的时候只要按照定位面安装，自然就能留出足够的散热间隙，不需要自己额外垫垫片调整间隙。还有密封的问题，很多DIY的设备用一段时间后密封失效，就是因为框架和内胆的连接没有持续的压合力，胶条慢慢回弹之后就出现缝隙，这套框架的内圈翻边做了10mm的压合宽度，压在胶条上的受力面积足够大，就算胶条用久了出现轻微的形变，也能保证足够的密封压力，不会轻易出现漏冷的问题。

　　从结构强度上来说，这套框架的承载能力完全能满足小型制冷设备的需求，就算在储物腔里放满常规的冷藏物品，框架也不会出现变形，支腿的受力角度做了优化，垂直受力的时候支腿的弯矩很小，长期承重也不会出现支腿外撇的问题。走线空间的设计也比较合理，电源线、控制线、传感器线都能分开走，不会出现线缆缠绕的问题，后期检修更换元件的时候，不用把整个框架拆下来，只要拆开侧方的控制板安装面就能操作，维护起来比全封闭的结构方便很多。
