集成显示屏的Arduino传感控制盒结构设计

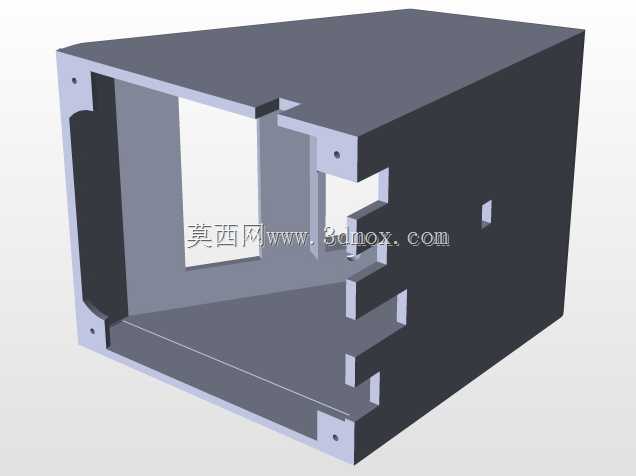

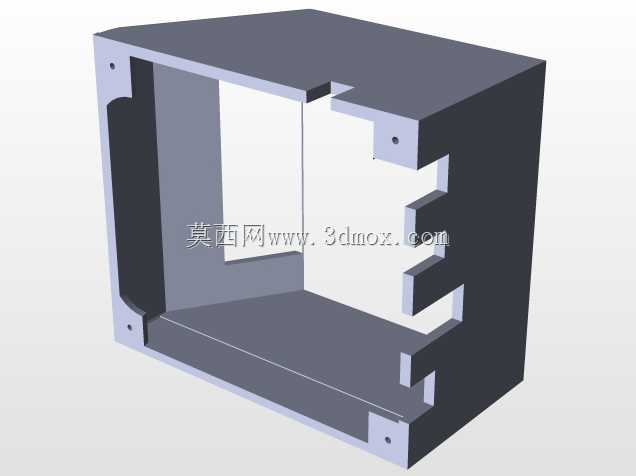

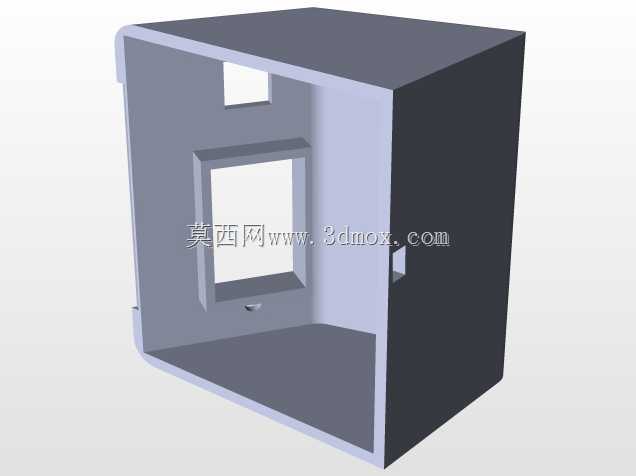

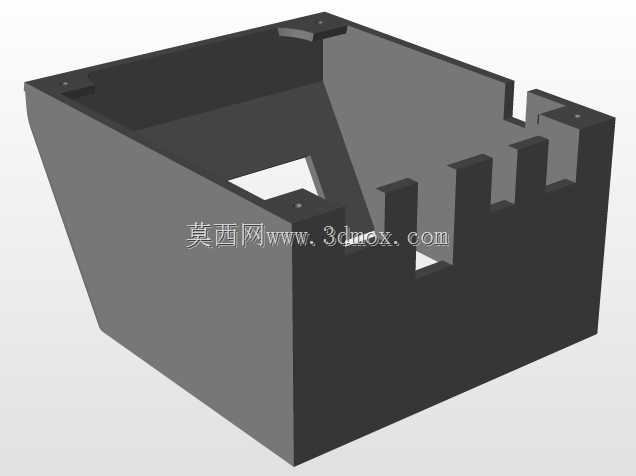

　　这款集成式控制盒的设计，最初是面向小型桌面级传感数据采集、状态反馈场景做的结构适配，日常可用于工位环境参数监测、小型实验装置的状态回显、个人DIY电子项目的集成封装，能把核心控制板、显示模块、供电线路全部收纳在封闭壳体内，避免零散接线带来的误碰、积灰问题，同时自带的双显示区域可以同时输出不同维度的状态信息，不用外接额外显示终端就能完成基础的人机交互。从结构设计逻辑来看，壳体的内部空间做了分层避让，下层预留了Arduino控制板的安装柱位，柱位高度匹配常规Uno类控制板的安装孔距，控制板上方预留了12mm的走线空间，方便连接显示屏排线、传感模块接线，不会出现排线挤压弯折导致的接触不良问题；上层对应两个显示窗口做了沉台设计，

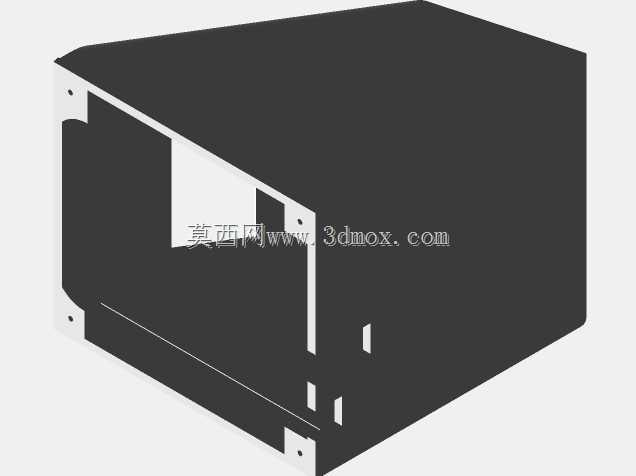

　　沉台深度刚好匹配Nexion显示屏、LCD20x4字符屏的面板厚度，安装后屏幕表面和壳体外表面基本齐平，既不会突出壳体容易被磕碰刮花，也不会凹陷过深影响可视角度。壳体的侧边预留了标准的USB接口开孔、传感接线引出槽位，开孔位置和控制板的接口位置完全对位，不用额外做转接线就能直接插线调试，引出槽位做了圆角处理，避免穿线时割伤线材绝缘层。外形尺寸上，整体控制盒的长宽控制在180mm*120mm区间，整体高度75mm，属于桌面放置的紧凑尺寸，底部预留了四个3mm的防滑脚垫安装位，放置在桌面时不会轻易滑动，也可以通过底部的安装孔固定在墙面、设备机架侧面，安装时的边界避让尺寸只需要在长宽方向各多留10mm的操作空间，就能完成接线、

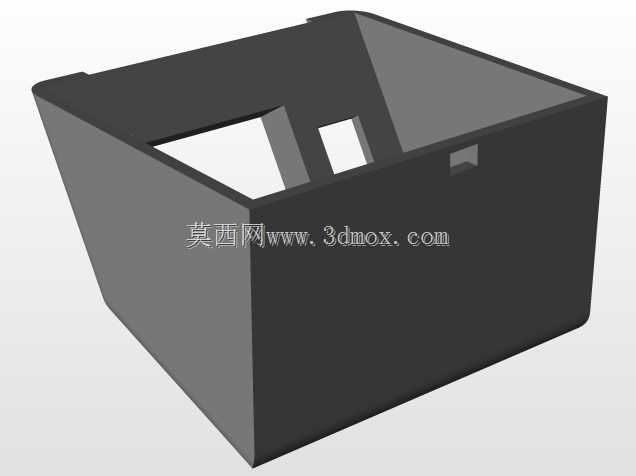

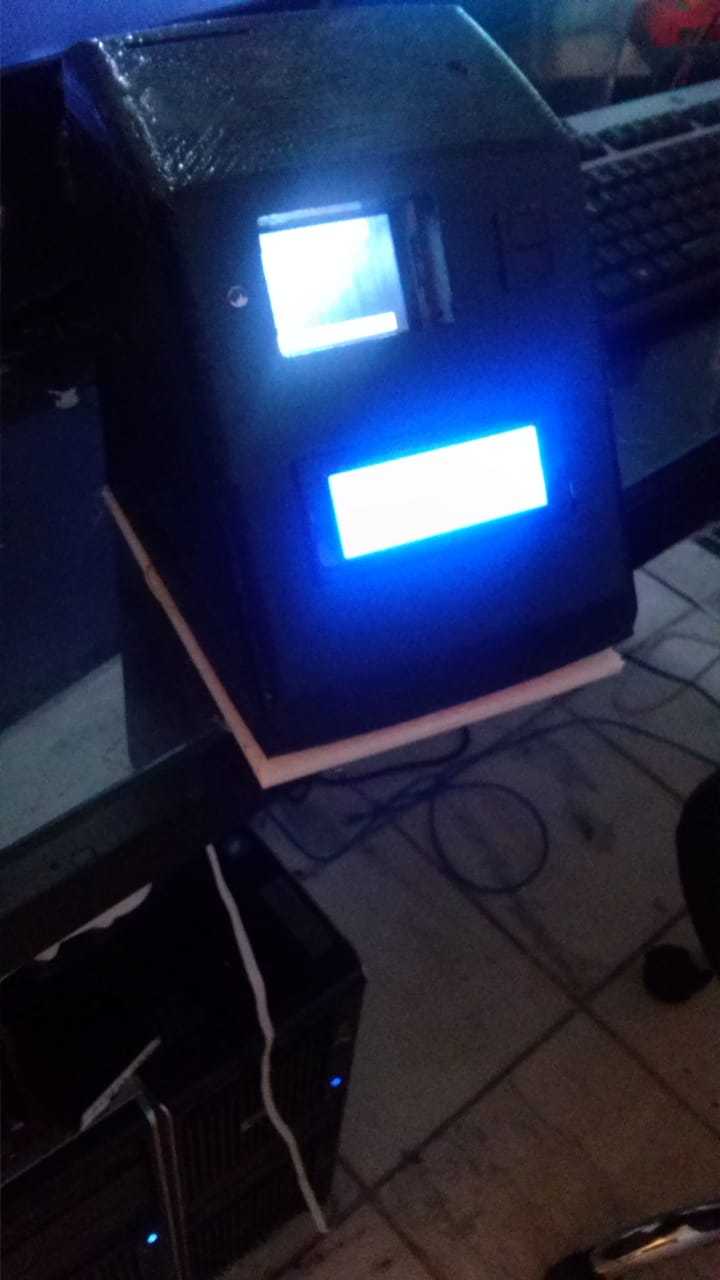

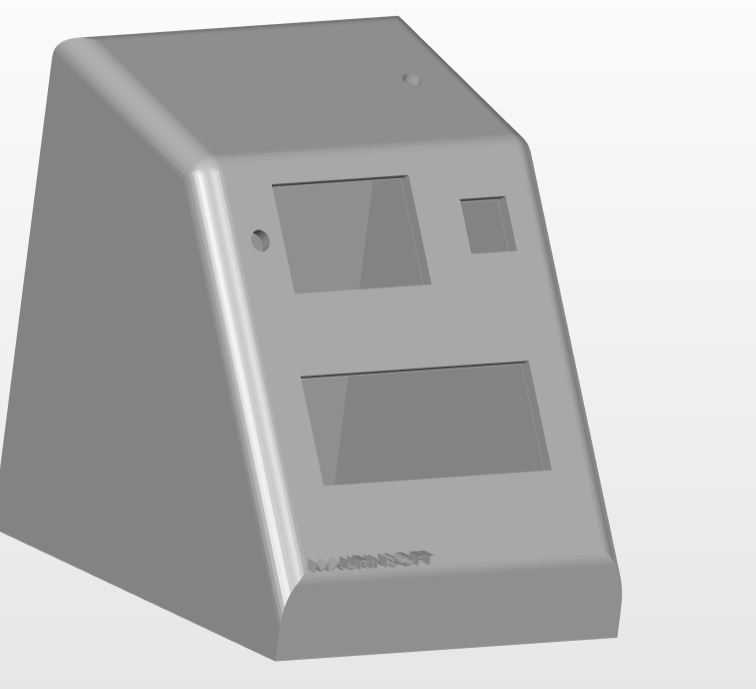

　　固定的全部操作，不会和周边其他设备产生安装干涉。壳体的上盖和下盒采用卡扣加螺丝的双重固定方式，日常调试时可以直接掰开卡扣快速开盖检查内部接线，长期固定使用时拧上侧边的两颗固定螺丝，就能避免非授权人员随意开盖改动内部线路，防护等级可以满足室内常规使用场景的防尘需求，不会有日常浮尘大量进入壳体内部堆积在电路板上的问题。两个显示窗口的位置做了角度优化，当控制盒放置在水平桌面时，屏幕的法线方向刚好对准坐姿状态下人眼的常规观察高度，不用刻意调整盒子角度就能清晰看清屏幕上显示的内容，上方的Nexion屏用来显示图形化的传感数据曲线、状态图标，下方的LCD20x4屏用来输出实时的参数数值、运行状态代码，两个屏幕分工明确，

　　不会出现信息显示拥挤的问题。壳体内部还预留了两个小型传感模块的安装位，可以直接把温湿度、光照这类常用的小型传感模块固定在壳体内，对应位置的壳体侧壁开了密集的通风小孔，保证外部环境的空气能和传感模块充分接触，不会因为壳体封闭导致传感检测数据出现偏差，同时通风小孔的直径只有2mm，能阻挡大部分的杂物、蚊虫进入壳体内部，不会影响内部电路的长期稳定运行。在走线设计上，壳体内部做了多个小型的走线卡扣位，可以把内部的连接线整理固定在壳体内壁，不会因为设备移动、晃动导致线材松脱，供电线路的入口位置做了线卡固定结构，电源线接入后可以被线卡夹紧，就算不小心拉扯到外部的电源线，也不会直接把力传到电路板的供电接口上，避免接口被扯坏的问题。整体结构没有采用复杂的曲面造型，全部是规则的平面加小倒角设计，不管是采用3D打印制作原型，还是后期开模做批量生产，都能很好的控制加工成本，装配过程不需要复杂的专用工具，只用一把十字螺丝刀就能完成全部内部零件的组装，后期维护更换内部模块时也能快速拆解，不需要破坏壳体结构。
