萨博内拉传感检测元件结构设计

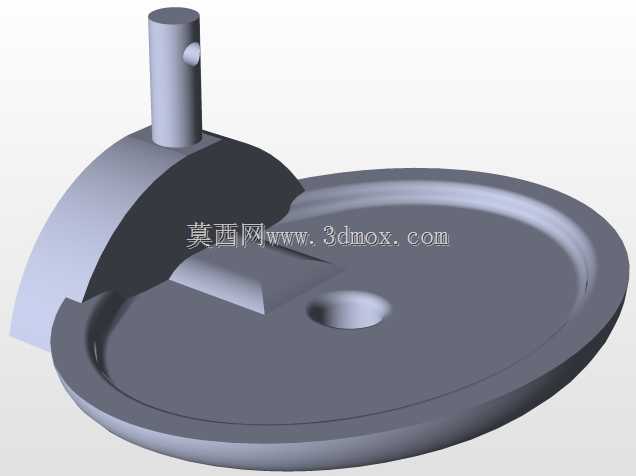

　　在工业自动化检测、流体参数监测、小型实验装置的信号采集场景中，这类传感构件的结构合理性直接决定了检测数据的稳定性与安装适配性。从结构组成来看，该构件分为底部承载盘、中部弧形导流/定位块、顶部柱状安装接头三个核心部分，各部分的衔接过渡均做了圆弧倒角处理，避免应力集中的同时，也减少了流体介质经过时的紊流干扰，适配需要接触式采集介质参数的使用场景。

　　底部的圆盘结构是主要的安装定位基准，盘体边缘设置有一圈凸起的围边，一方面可以在安装时嵌入配套基座的凹槽内，实现径向定位，防止构件工作时出现周向转动；另一方面围边形成的浅槽结构可以容纳密封垫圈，在接触流体介质的工况下，能够阻断介质从安装缝隙渗漏的路径，保障检测腔室的密闭性。盘体中心位置设置的沉孔，是信号采集端的安装位，沉孔的深度与直径公差需要控制在IT7级精度范围内，既保证采集元件能够顺利嵌入，又避免间隙过大导致的检测位置偏移，盘体的厚度根据承压需求设计，常规工况下厚度满足1.6MPa以内的静压承载要求，不会出现受压变形的问题。

　　中部的弧形块结构承担了导流与定位双重作用，弧形面的曲率与底部圆盘的围边曲率保持一致，两者衔接处无台阶落差，当介质流经构件表面时，能够顺着弧形面平稳流向中心的采集端，减少介质冲击带来的检测信号波动。弧形块上方延伸出的柱状接头，是构件的外接安装接口，柱体侧面设置的横向凸销，用于和外部的固定支架配合，安装时将凸销卡入支架的L型卡槽内，旋转一定角度即可完成快速锁定，无需额外的紧固件固定，大幅提升现场安装与后期维护的拆卸效率，柱体的中心预留有走线通道，采集元件的信号线可以从柱体内部引出，避免信号线暴露在介质中被腐蚀或者被运动部件剐蹭破损。

　　在设计过程中，需要重点考量各部分的安装边界尺寸：底部圆盘的外径决定了安装基座的开孔尺寸，柱体的高度决定了外部支架的安装空间，横向凸销的位置与直径需要和配套支架的卡槽尺寸完全匹配，避免出现安装干涉或者锁定不牢的问题。针对不同的使用场景，该结构可以做适应性调整：如果用于气体介质检测，可以适当减薄底部盘体的厚度，降低构件整体重量；如果用于腐蚀性流体检测，可以在构件表面做钝化处理或者更换耐腐蚀的基材，不改变整体结构尺寸即可适配不同工况。

　　从实际使用的角度出发，该结构没有多余的冗余设计，每个几何特征都对应明确的功能需求，没有为了外观造型增加不必要的曲面结构，既降低了三维建模的复杂度，也减少了后续机加工或者开模生产的工艺难度，机加工时可以通过车削完成圆盘与柱体的基础外形，再通过铣削加工弧形块与横向凸销，最后做孔位加工与倒角处理，常规的三轴加工设备即可完成全部工序，生产制造成本可控。在装配环节，该构件与配套基座的配合属于间隙配合，安装时无需借助专用工具，徒手即可完成对位与锁定，适合在狭小的设备舱内部进行安装作业，后期需要更换检测元件时，只需反向旋转柱体即可拆下构件，无需拆解周边的其他管路或结构部件，大幅降低运维的时间成本。
