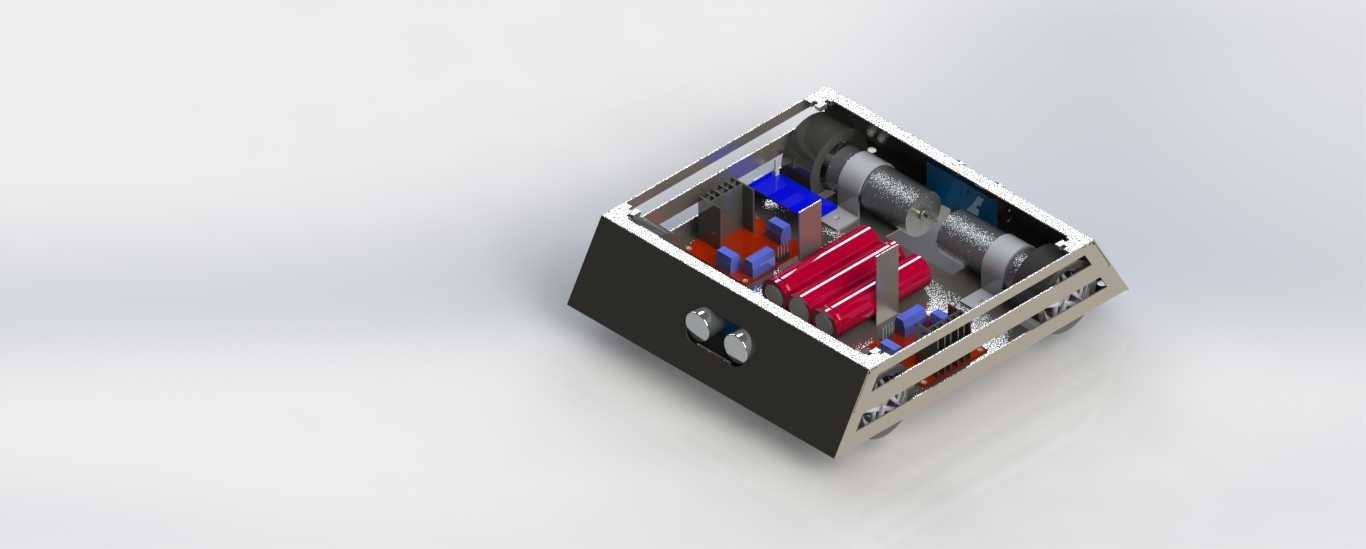

基于Arduino Nano的金属底盘相扑机器人结构

　　这款相扑机器人的结构设计围绕小型竞技机器人的对抗需求展开，核心控制单元选用Arduino Nano作为主控，底盘采用金属板材加工成型，整体重量控制在1公斤级别，平面轮廓尺寸为20厘米×20厘米，适配桌面级相扑机器人赛事的场地边界与参赛重量要求。从实际应用场景来看，这类小型相扑机器人主要面向青少年机器人竞技赛事、高校工程实践教学以及嵌入式机器人控制算法验证场景，在有限的擂台场地内完成对手识别、位置追踪、推挤对抗等动作，对结构的紧凑性、重心控制以及动力输出的匹配度都有较高要求。

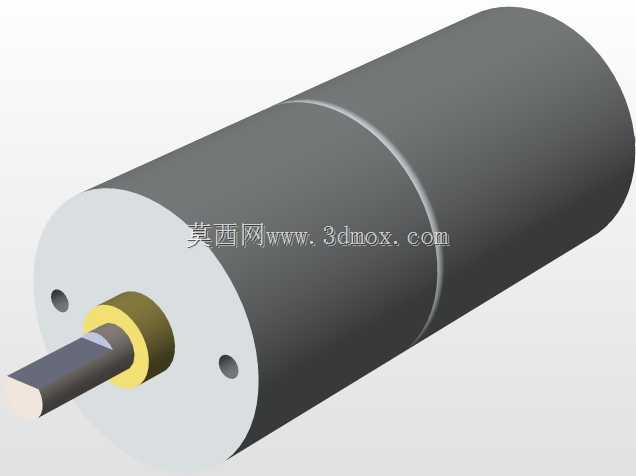

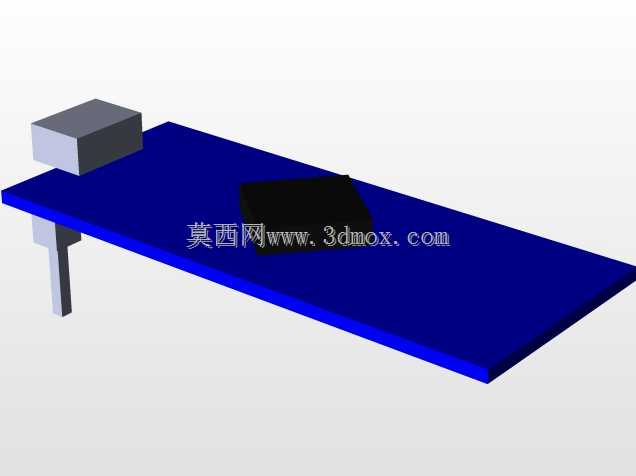

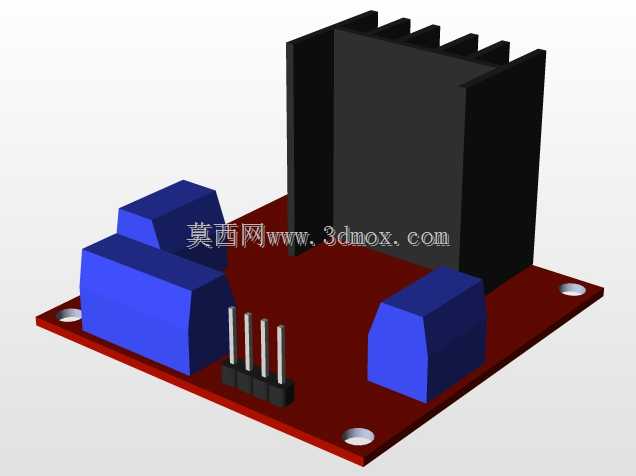

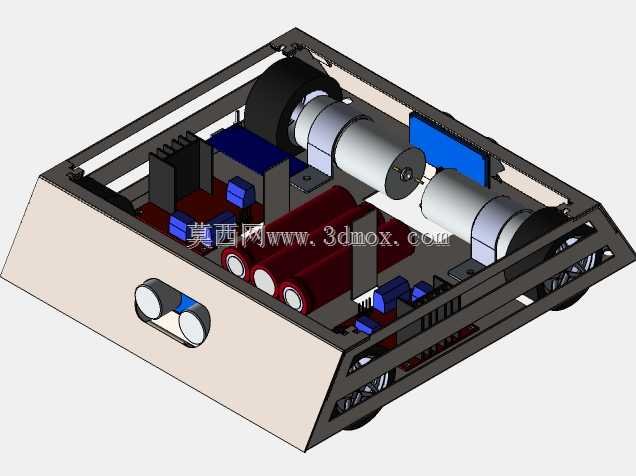

　　设计思路上优先考虑了低重心布局，所有电子元件、动力部件都尽可能贴近底盘安装，金属底盘不仅提供了足够的结构刚性，在对抗碰撞时不会出现塑料底盘易开裂的问题，同时金属材质的自重也能帮助降低整机重心，在推挤过程中提升自身稳定性，避免被对手轻易掀翻。从内部结构布局来看，动力驱动模块、供电单元、传感模块都做了分层排布，电池组放置在底盘最下方的中心位置，进一步压低重心，驱动电机对称布置在底盘两侧，保证左右轮动力输出的一致性，避免行进过程中出现跑偏问题，主控板布置在腔体上部，方便接线调试与程序烧录，同时预留了传感模块的安装位置，可根据赛事需求加装红外测距、灰度检测等传感器，实现擂台边界识别与对手位置检测功能。

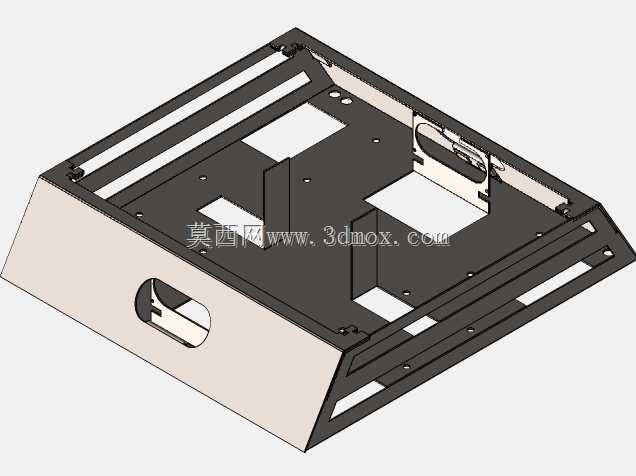

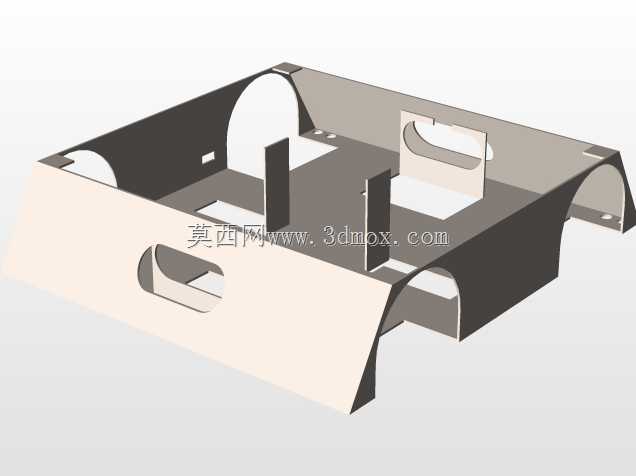

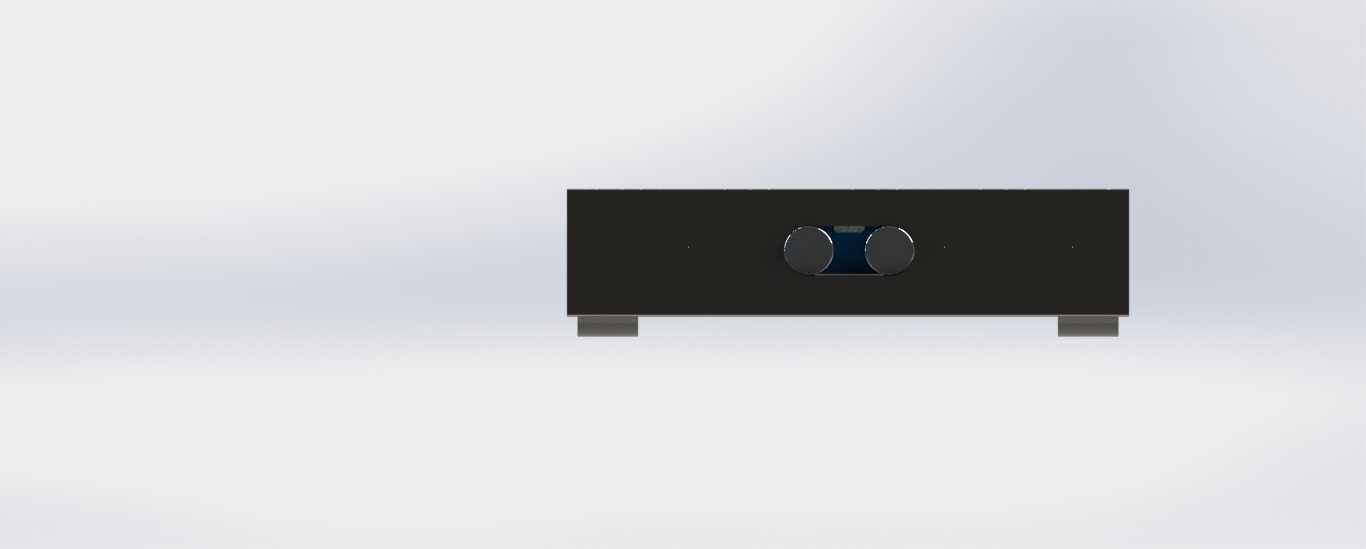

　　外形尺寸的设定严格匹配常规小型相扑机器人赛事的参赛规范，20厘米见方的轮廓不会超出赛事对机器人初始尺寸的限制，整机高度控制在较低区间，减少对抗过程中被对手从下方插入掀翻的风险。安装边界方面，底盘预留了标准的电机安装孔位、主控板固定孔位以及传感器安装支架接口，所有孔位都按照常用五金件的尺寸设计，不需要额外定制连接件就能完成组装，后期维护更换部件也十分方便。前端的接触部位做了倾斜过渡处理，在对抗时可以更好地楔入对手底盘下方，提升推挤时的发力效率，外壳采用半开放的框架结构，既可以保护内部电子元件不会在碰撞中脱落，又能减轻整机重量，留出更多重量余量给电池或者配重块调整重心。

　　从功能特性来看，金属底盘的抗冲击性能可以承受对抗过程中的反复碰撞，不会因为多次撞击出现结构变形导致轮系卡滞，对称式的结构设计让机器人的行进控制更加线性，配合差速驱动方案可以实现原地转向、快速进退等动作，满足竞技过程中的灵活走位需求。内部走线空间做了专门的预留，避免线缆在运动过程中被运动部件剐蹭造成短路或者断线问题，供电模块的安装位置做了绝缘处理，防止金属底盘直接接触电池电极造成短路。在实际教学场景中，这款结构可以作为嵌入式控制、机械结构设计的实践载体，学生可以在现有基础结构上调整传感器布局、修改动力参数、优化控制算法，不需要从零开始设计底盘结构，大幅降低实践入门的门槛；在赛事应用中，该结构的刚性与重心设计已经经过对抗场景的验证，参赛选手只需要根据自身的控制方案调整传感与程序部分，就能快速完成参赛机器人的搭建，节省结构迭代的时间成本。
