菱形法兰安装式流体输送泵结构设计

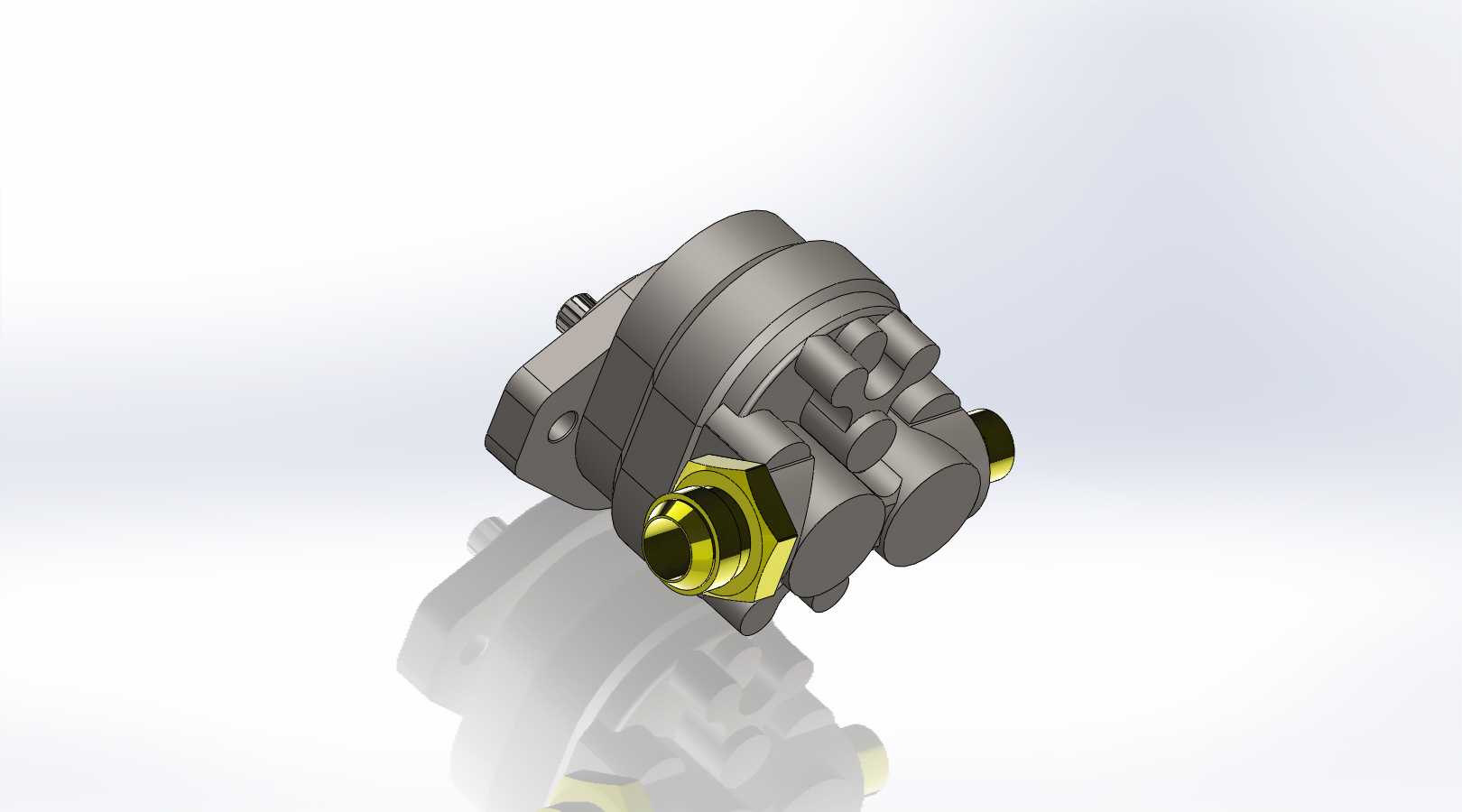

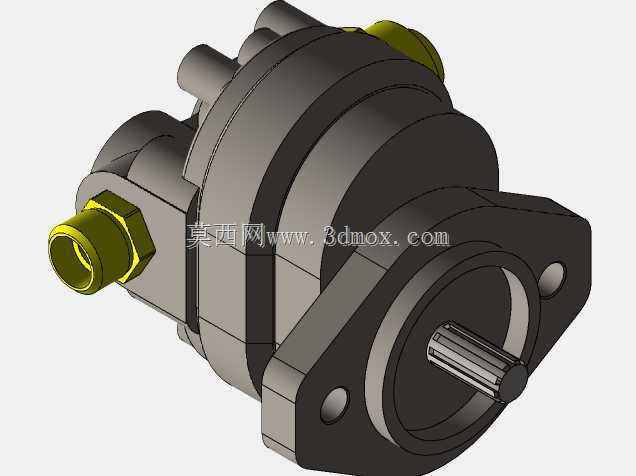

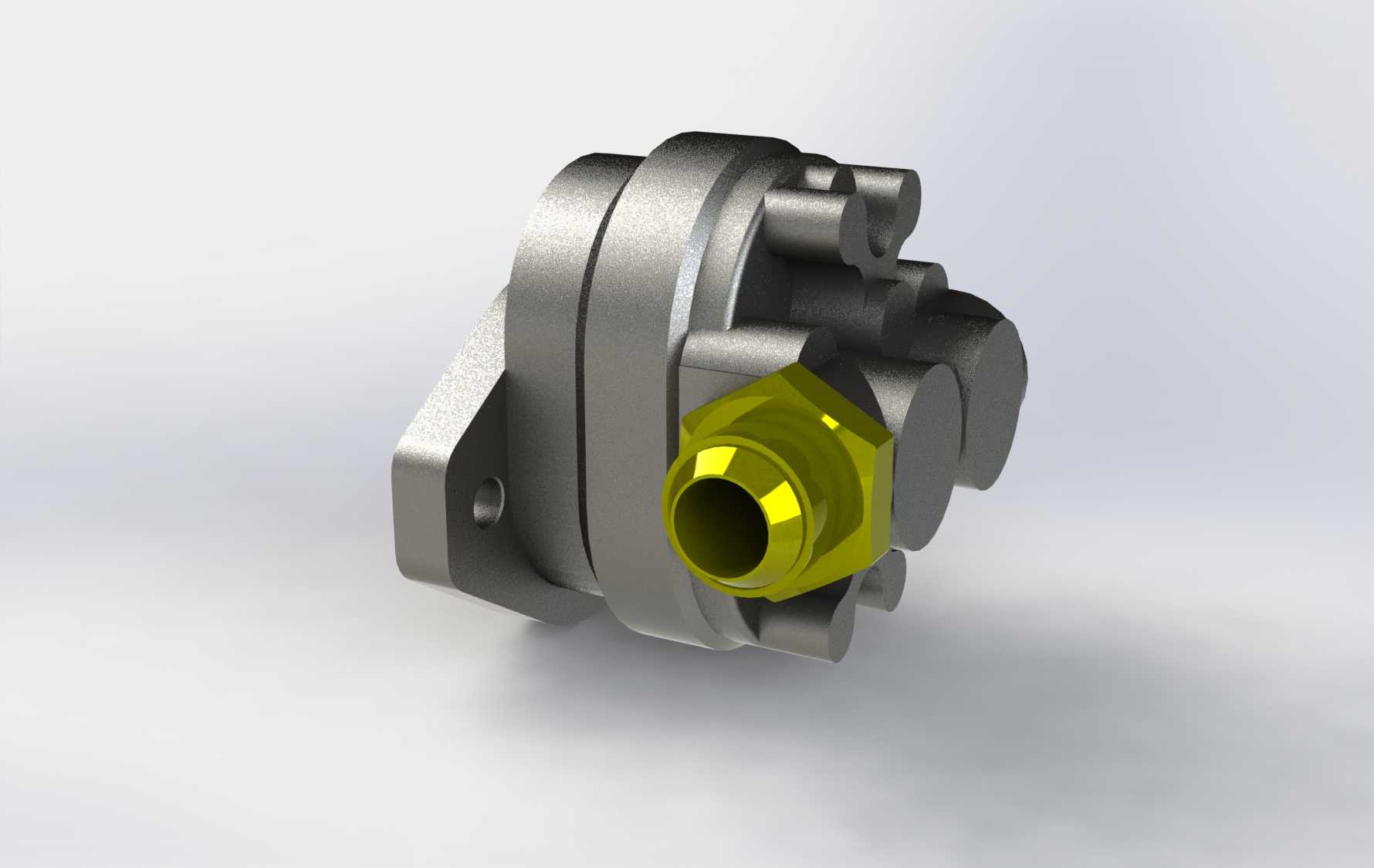

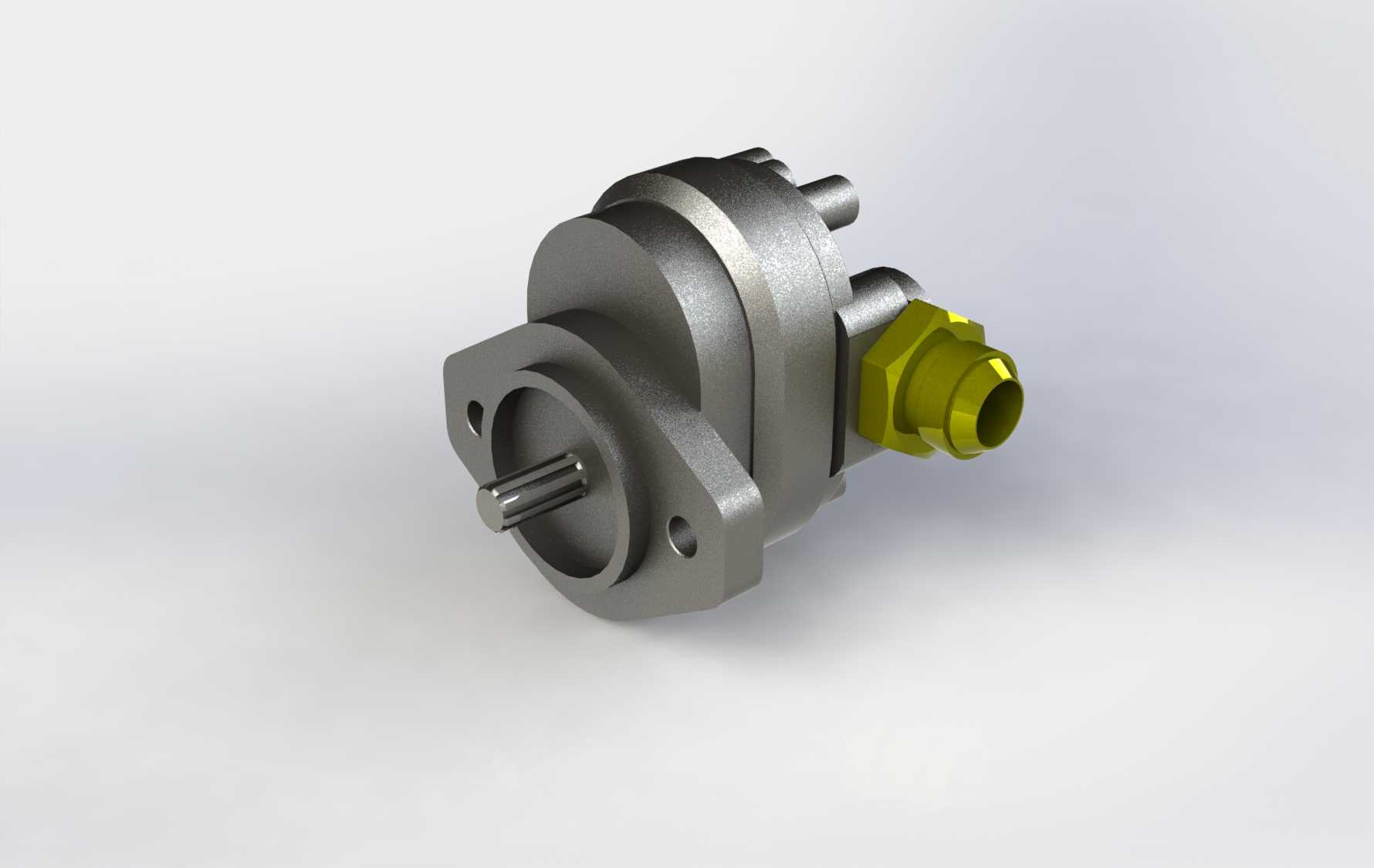

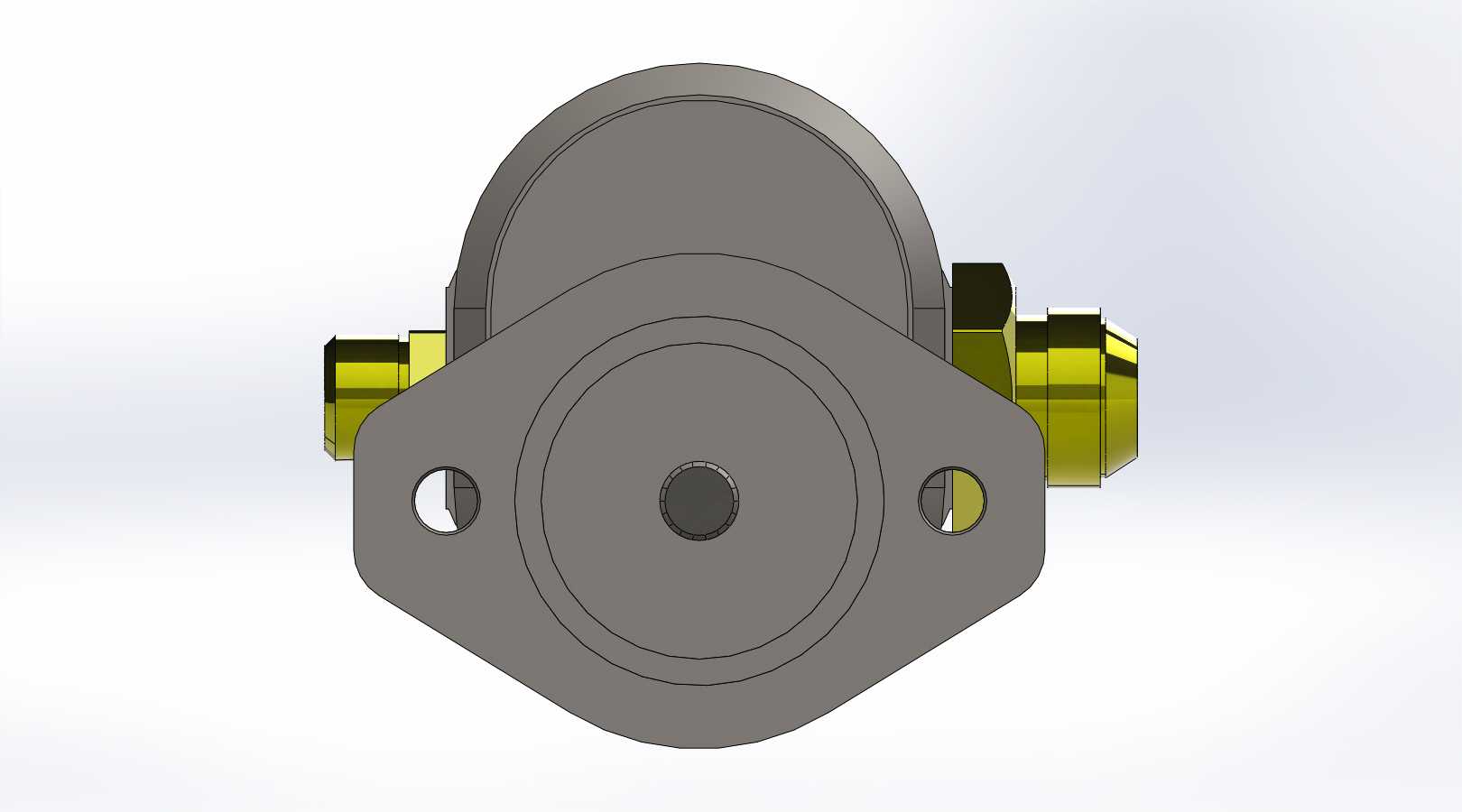

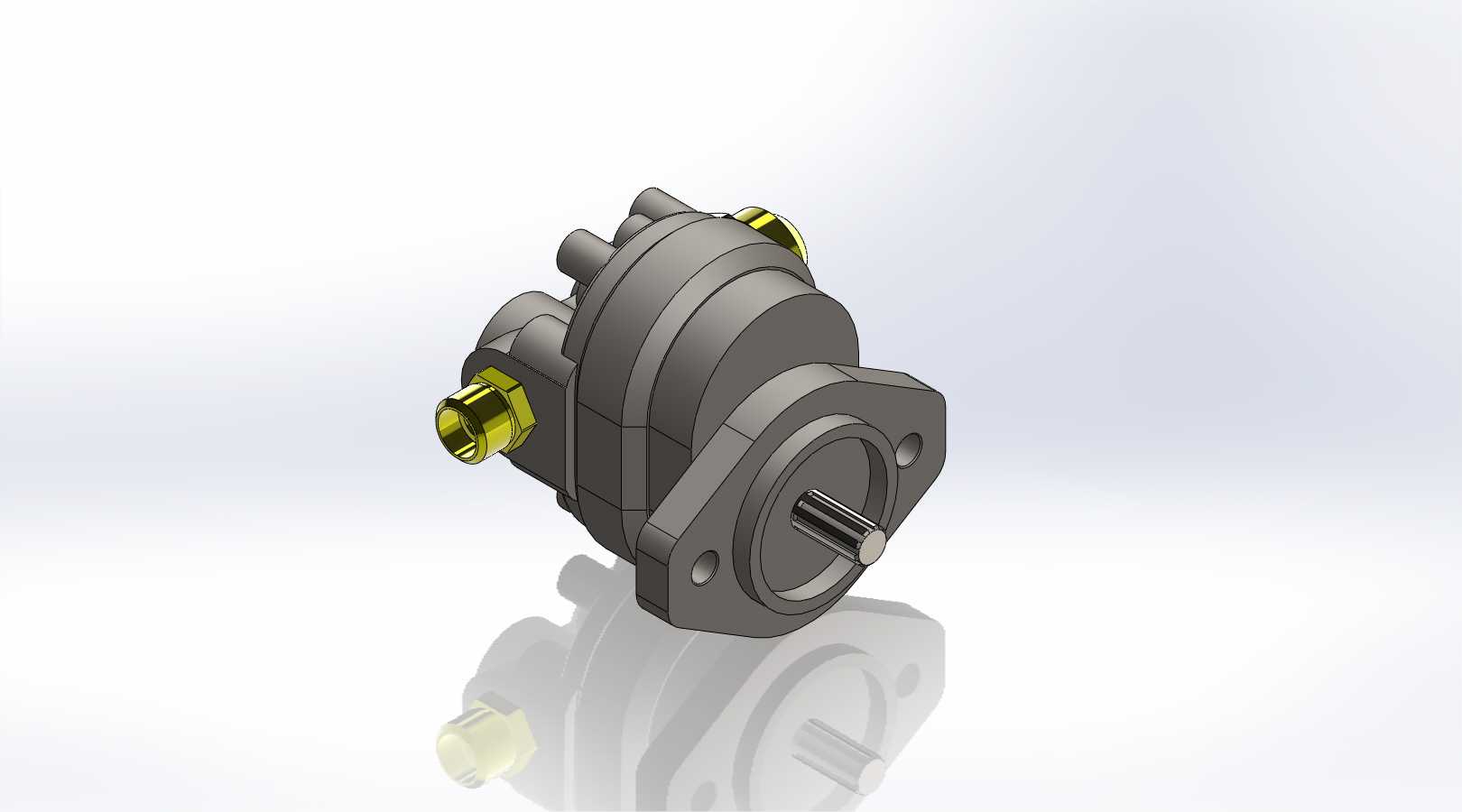

　　在中小型液压动力回路、低压燃油输送系统以及小型设备润滑供油单元里，这类侧置接口的泵体结构是很常见的动力执行部件，日常做设备配套选型的时候，经常会碰到安装空间局促、接口朝向受限的工况，这个结构的设计刚好适配这类场景的需求。先从安装边界说起，泵体的安装法兰采用菱形切边结构，两个安装孔对称分布在法兰长轴两端，相比圆形法兰能减少近30%的安装投影面积，安装孔的中心距按照常规小型泵的通用安装规范设定，孔位做了沉台设计，安装时内六角螺栓可以完全沉入沉台内，不会突出法兰表面，避免和周边的管线、护板产生干涉，法兰端面的密封槽做了同轴度公差约束，安装时配合O型圈就能实现端面静密封，不需要额外加装密封垫片，能减少装配时的零件数量。

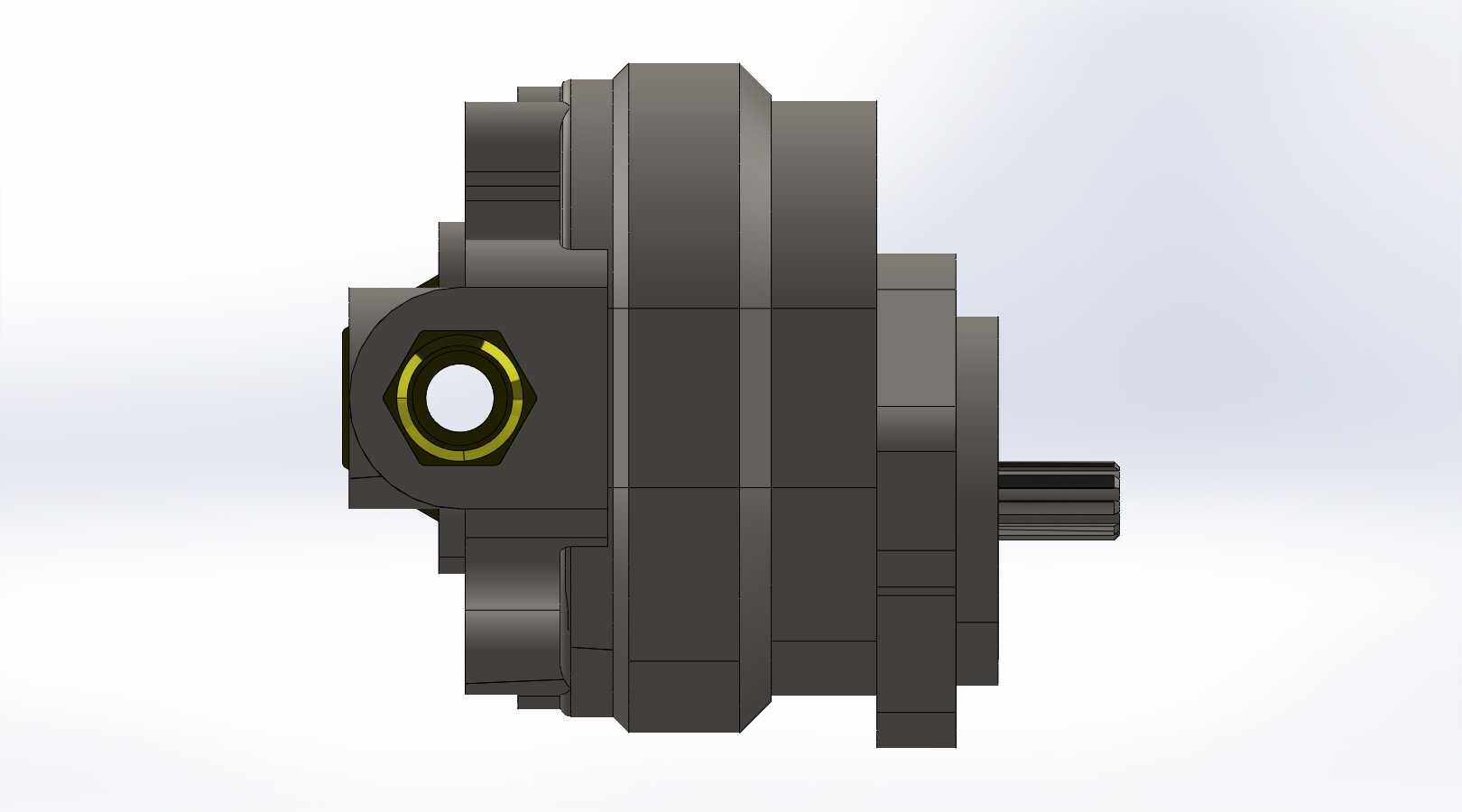

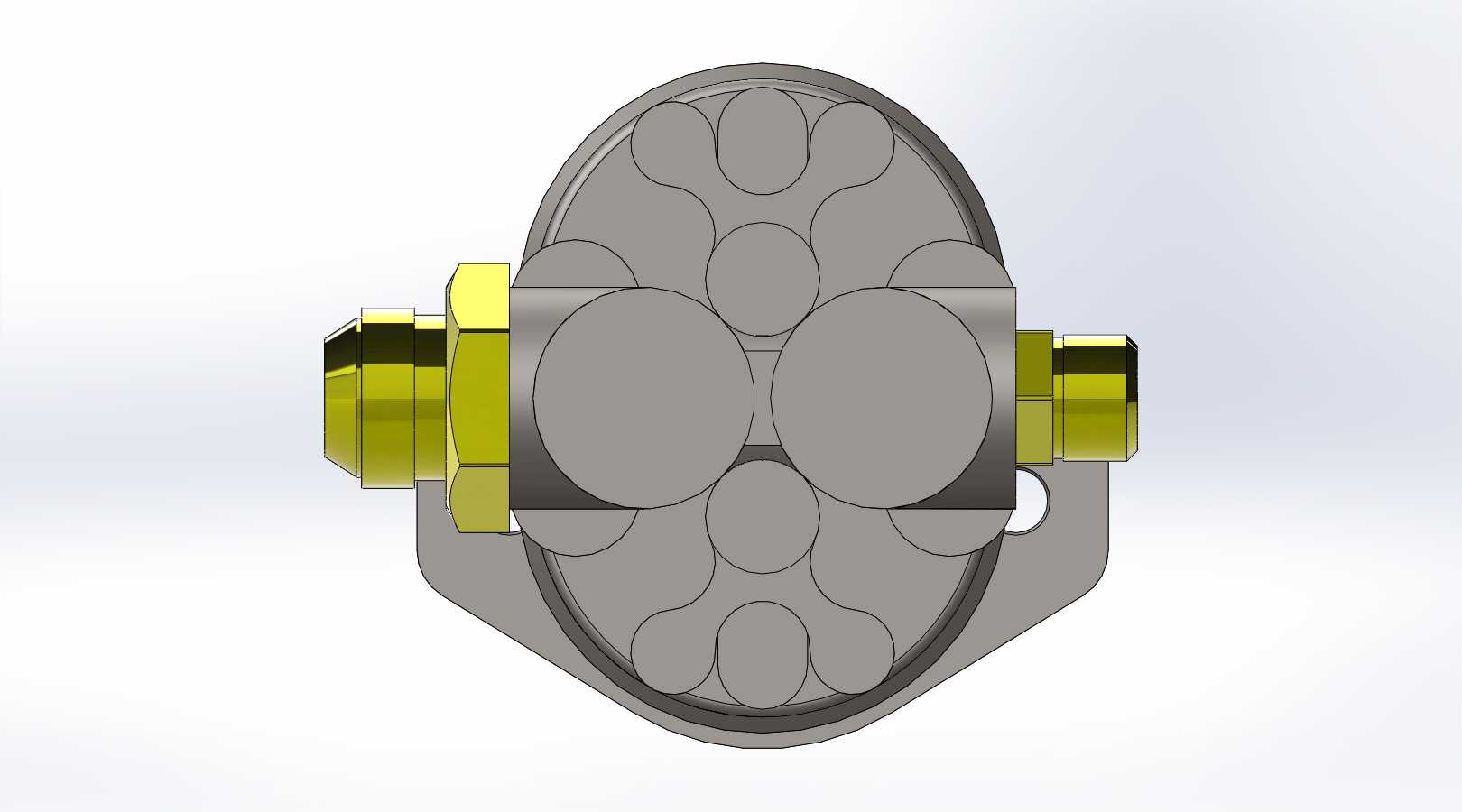

　　泵体的主体腔室采用回转体结构，内部的转子腔、进油腔、压油腔的流道做了圆弧过渡处理，没有直角拐点，能降低流体在腔室内流动时的沿程阻力，减少紊流产生的噪音，两个流体接口采用侧置对称布局，接口的外螺纹规格适配常用的液压油管接头，接口根部做了加强筋过渡，避免管路安装时的扭力导致接口根部开裂，接口的端面做了平口设计，配合管接头的密封面就能实现可靠密封，不需要额外缠绕密封带。从功能特性来看，这类泵属于容积式输送泵，内部的转子组件在腔室内做回转运动时，会在进油侧形成负压将流体吸入，经过转子腔的加压后从压油侧输出，能稳定输出低压流体，适合用在小型内燃机的燃油输送、机床设备的润滑系统供油、小型液压站的辅助供油回路里，对流体的清洁度有一定要求，所以前端通常会搭配过滤器使用，避免杂质进入泵腔磨损转子和腔体内壁。设计的时候，首先考虑的是安装的通用性，法兰的安装孔距、接口的螺纹规格都沿用了行业内通用的尺寸参数，不需要重新设计配套的安装支架和管路接头，能直接替换同规格的老旧泵体，减少设备改造的成本；其次是结构的工艺性，泵体的主体外壳采用压铸工艺成型，外部的安装法兰、接口、加强筋都能一次压铸成型，只需要对内腔、安装端面、密封槽、接口螺纹做二次机加工，能减少加工工序，提升批量生产的效率，内腔的加工尺寸公差控制在合理范围内，既能保证转子转动时的间隙符合要求，又不会因为公差过严提升加工成本。实际使用的时候，这个泵的安装方向没有严格限制，侧装、正装都能正常工作，

　　因为内部的腔室密封靠的是转子和腔体的配合间隙，不会因为安装角度影响吸油和压油的效率，两个侧置接口的朝向可以根据管路的排布方向调整，不需要额外加装弯头转接，能减少管路的接头数量，降低泄漏点的数量。在做三维建模的时候，要重点关注几个配合面的公差设定：法兰安装面的平面度要控制在合理范围内，避免安装后密封面出现缝隙导致泄漏；转子腔的内径公差要和转子的外径公差做匹配，保证运转时的间隙在0.02-0.05mm之间，间隙过大会导致容积效率下降，间隙过小会出现转子卡滞的问题；两个侧置接口的螺纹要符合管螺纹的标准，保证和接头的配合长度足够，不会出现滑牙或者密封不良的问题。另外，泵体外部的边角都做了圆角处理，没有尖锐的棱角，一方面是压铸工艺的要求，

　　避免压铸时出现应力集中导致零件开裂，另一方面也能避免装配时划伤操作人员。这类泵的输出压力不高，通常在0.3-0.8MPa之间，流量根据转速的不同在每分钟几升到十几升之间，完全能满足小型润滑系统、低压燃油输送的需求，相比高压齿轮泵，它的结构更简单，成本更低，运转噪音更小，适合用在对压力要求不高、对安装空间有严格限制的设备里。在设备选型的时候，要注意根据输送的流体类型选择对应的密封材质，如果是输送燃油类的流体，要选用耐油的橡胶密封件，如果是输送润滑类的液压油，常规的丁腈橡胶密封就能满足使用要求，安装的时候要保证泵轴和驱动电机的轴同轴度在允许范围内，避免因为同轴度偏差过大导致泵轴承受额外的径向力，缩短轴承的使用寿命。
