普拉塔福尔马马努腾壁挂式管线支架结构

　　在工业现场的管线布设作业中，这类壁挂式管线支撑构件的应用场景十分广泛，不管是生产车间沿墙敷设的气路、油路管线，还是设备旁侧的辅助管路排布，都需要这类构件完成管线的承托与固定，避免管线悬空出现晃动、接头受力泄漏的问题，同时也能让现场管路排布更规整，减少管线杂乱带来的运维阻碍。从实际使用角度看，该构件的核心作用是将多组并行或分层排布的管线可靠固定在垂直墙面、设备侧壁这类竖直安装面上，通过框架式的承托结构分散管线的自重载荷，避免单点固定带来的应力集中问题。

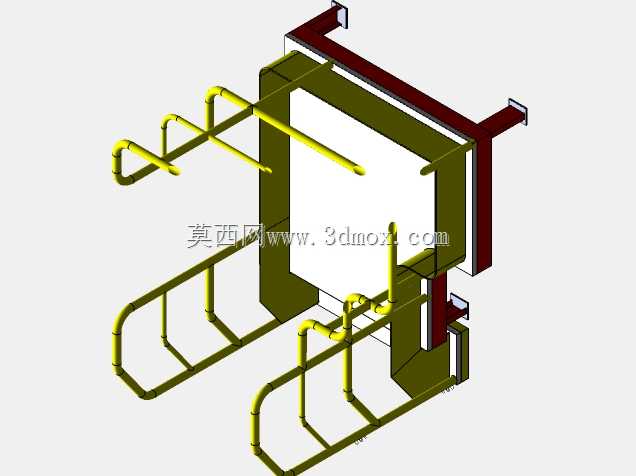

　　从结构设计思路来看，该构件采用了分体组合的结构逻辑，后侧的安装基座部分设置了多组向外延伸的安装支耳，支耳上预留了标准的安装孔位，安装时可以通过膨胀螺栓或者机牙螺丝将整个基座牢牢固定在竖直安装面上，支耳的位置分布经过载荷校核，上下、左右的支耳间距能够覆盖整个构件的受力范围，避免长期承重后基座出现变形、松动的问题。前侧的管线承托部分采用了圆管弯折成型的框架结构，这种结构的优势在于自重较轻，同时圆管的弧形表面不会对管线的外保护层造成割伤，相比角钢类的承托构件，不需要额外加装防护垫层就能避免管线外层磨损。承托框架分层设置了多组平行的托杆，不同层的托杆间距可以适配不同外径的管线排布需求，既可以单根管线独立放置，也可以多根小口径管线成束排布，托杆的弯折处都做了圆弧过渡，没有尖锐的棱角，现场安装布线时不会划伤作业人员，也不会勾挂管线的外层防护。

　　在安装边界的设计上，该构件的后侧安装面做了贴合处理，基座部分的背板能够完全贴靠在平整的竖直墙面上，不需要额外的找平垫片就能保证安装的垂直度，整个构件向外延伸的距离经过合理控制，既保证了管线与墙面之间留有足够的散热、运维间隙，也不会因为伸出过长导致人员通行时出现磕碰，同时伸出长度的控制也能降低悬臂结构带来的弯矩载荷，提升长期使用的结构稳定性。构件的整体宽度适配常规的多管线并排布设需求，左右两侧的框架边栏能够对放置在托杆上的管线起到侧向限位作用，避免管线受到外力拉扯时从托杆上滑落，边栏的高度经过优化，不会过高导致管线布设、后期检修更换时的操作受阻。

　　从功能特性上看，这种框架式的管线支架相比传统的管卡固定方式，灵活性更强，后期需要调整管线位置、增减管线数量时，不需要重新打孔安装固定件，只需要在托杆上调整管线的固定扎带位置即可，能够适配现场管线改造的需求。圆管弯折的承托结构整体刚性足够，承托常规的工业气路、低压油路、穿线护套管这类轻型管线时，不会出现明显的下挠变形，表面的防腐处理也能适配车间内的常规使用环境，不容易出现锈蚀掉漆的问题，长期使用不需要频繁的维护更换。在实际建模过程中，这类构件的细节处理需要重点关注弯折处的圆角半径，既要符合圆管弯折的工艺要求，避免弯折处出现管壁瘪陷的问题，也要保证托杆表面的顺滑度，同时安装支耳的孔位需要和常用的膨胀螺栓、安装螺丝规格匹配，保证现场安装时的通用性，基座和前侧承托框架的连接位置做了加强处理，避免连接处因为长期承重出现开焊、断裂的问题。
