在中小功率传动的设备布局里,这类螺旋齿圆柱齿轮常被布置在动力输入与执行端的中间传动环节,相比直齿圆柱齿轮,其啮合过程是渐进式的,轮齿从端部接触逐步过渡到全齿宽啮合,不会出现直齿啮合瞬间全齿进入接触的冲击感,运转时的噪音与振动表现更优,适合对传动平稳性有一定要求的工位。从实际应用场景来看,这类齿轮常见于小型输送设备的动力辊道传动、轻工包装机械的送料机构、小型机床的进给传动单元,也会出现在部分仪器仪表的精密传动链中,用来传递平行轴之间的旋转动力,适配转速中等、载荷平稳的工况,不适合重载冲击的传动场景。

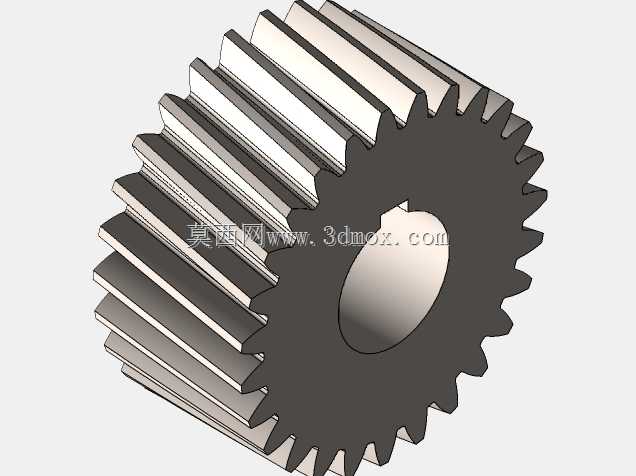

从结构设计逻辑来看,该齿轮采用实心腹板带键槽孔的结构,中心孔为通孔设计,键槽采用普通平键的适配槽型,安装时可直接通过平键与传动轴实现周向固定,轴向定位可配合轴肩与轴用挡圈完成,不需要额外设计复杂的轮毂锁紧结构,整体结构紧凑,适合安装空间局促的传动腔体。轮齿部分采用螺旋齿设计,齿向沿轴向呈螺旋状排布,啮合时重合度比同参数直齿齿轮更高,多齿同时参与啮合的状态能有效分散单齿承受的载荷,提升轮齿的承载能力,同时啮合过程的滑动特性也能在一定程度上补偿安装时的微小轴系平行度误差,降低装配精度要求带来的加工成本。
从安装边界与尺寸适配角度,该齿轮齿数为27,模数1.15,对应的分度圆直径可通过模数与齿数的乘积计算得出,齿顶圆尺寸满足标准渐开线圆柱齿轮的齿顶高系数要求,齿宽尺寸适配常规的中小载荷传动的齿宽系数范围,安装时需要保证配对齿轮的螺旋角大小相等、旋向相反,中心距偏差控制在标准允许的公差范围内,避免出现啮合侧隙过大导致的回差,或是侧隙过小导致的卡齿、磨损加剧问题。中心孔的尺寸适配常规的同功率等级的传动轴直径,键槽的尺寸与公差符合普通平键连接的标准要求,装配时不需要额外对孔或键槽进行二次修配,可直接完成压装或间隙配合安装。
在实际选型应用中,这类螺旋齿轮的传动效率略低于同精度等级的直齿齿轮,因为啮合过程中存在轴向分力,所以配套的轴承需要选择能承受轴向载荷的类型,比如深沟球轴承或是角接触球轴承,来抵消齿轮传动时产生的轴向力,避免轴系出现窜动影响传动精度。齿轮的轮齿加工通常采用滚齿工艺即可满足常规精度要求,若用于精密传动场景可后续进行剃齿或磨齿加工,提升齿面光洁度与齿形精度,进一步降低运转噪音。日常运维中,这类齿轮通常采用脂润滑或稀油飞溅润滑即可,齿面的磨损状态可通过定期检查啮合侧隙与齿面点蚀情况判断,当齿面磨损量超过齿厚的允许公差时需要及时更换,避免出现断齿导致的设备故障。
不同于直齿齿轮的啮合冲击特性,螺旋齿轮的渐进啮合特性让其在高速轻载的传动场景下也有不错的表现,部分小型风机、泵类的传动端也会采用这类齿轮结构,在保证传动比准确的前提下,能有效降低设备运转时的振动传递,提升整机的运行稳定性。设计这类齿轮时,通常会先根据传动比要求确定齿数,再根据传递的扭矩计算所需模数,结合安装空间确定齿宽与中心孔尺寸,螺旋角的选择通常在8到20度之间,平衡轴向力与重合度的关系,螺旋角过大会导致轴向力过大增加轴承负载,螺旋角过小则无法体现螺旋齿轮平稳传动的优势。
