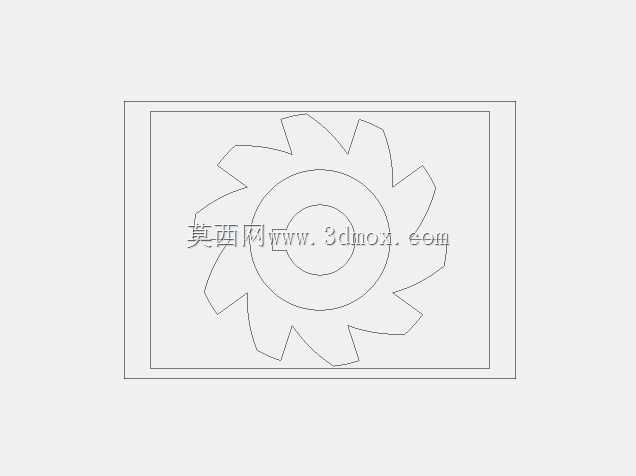

极阵列式直齿传动齿轮二维结构设计

　　在常规的传动机构设计场景中，这类采用极阵列方式生成齿形的直齿轮，多应用于中小载荷的动力传递与运动转换环节，常见于小型自动化输送线、轻工包装设备的进给机构、台式加工设备的主轴传动组当中，承担定传动比的转速匹配、扭矩传递功能，相比斜齿轮它没有轴向分力，安装时不需要额外配置承受轴向载荷的轴承组，对支撑结构的设计要求更低，适配很多安装空间紧凑、轴向尺寸受限的传动工位。从设计逻辑来看，采用极阵列方式生成齿形的思路，核心是先完成单个齿廓的轮廓绘制，以齿轮中心孔的轴线为旋转基准，按照齿数对应的等分角度完成圆周阵列，这种设计方式能保证每个轮齿的齿形、齿距完全一致，避免逐个绘制齿形带来的尺寸偏差，从根源上减少齿距累积误差，保证齿轮啮合时的传动平稳性，

　　降低运转过程中的冲击与异响。这类齿轮的结构分为轮缘、轮辐、轮毂三个核心部分，中心的轮毂孔是与传动轴配合的安装基准，孔的公差一般选用H7级过渡配合，配合平键实现周向固定，传递扭矩时不会出现轴与齿轮的相对滑动；轮缘部分是轮齿的承载基体，厚度要满足齿根弯曲强度的要求，避免受载时出现轮齿断裂的问题；轮辐连接轮毂与轮缘，在保证整体结构刚度的前提下减少不必要的材料冗余，降低零件自身的转动惯量，让设备启停阶段的传动响应更迅速。在实际安装边界上，这类齿轮的轴向定位通常依靠轴肩与轴用挡圈配合完成，安装时要保证齿轮端面与传动轴轴线的垂直度，否则啮合时会出现轮齿偏载，加剧局部齿面的磨损，缩短零件使用寿命；啮合装配时要控制合理的齿侧间隙，

　　间隙过小会导致运转卡滞、齿面磨损加剧，间隙过大则会出现传动回差，影响需要精准定比传动的工位精度。在不同的应用场景下，这类齿轮的参数可以根据实际载荷、转速需求调整，比如低速重载工位可以适当增加齿厚、增大模数提升承载能力，高速轻载的工位可以优化齿顶修缘量，降低啮合时的冲击噪音；极阵列的设计方式在参数调整时也具备很高的效率，只需要修改单个齿廓的参数、阵列的数量与角度，就能快速生成不同齿数、不同模数的齿轮模型，大幅缩短结构设计阶段的绘图周期，也能保证系列化零件的参数一致性。从实际使用的角度出发，这类齿轮的加工多采用滚齿或者插齿工艺，二维工程图里标注的齿顶圆、齿根圆、分度圆尺寸，还有中心孔、键槽的形位公差，是加工环节的核心尺寸依据，

　　极阵列生成的齿形轮廓能直接给线切割工序提供加工路径参考，在小批量定制的非标准传动场景下，这种设计方式的落地效率非常高，不需要调用复杂的齿轮生成插件，就能快速完成符合啮合要求的齿形绘制，也方便设计人员根据实际的安装空间调整齿轮的外径、辐板结构，适配不同设备的安装空间限制。在日常的设备维护中，这类齿轮的检查要点主要是齿面磨损量、齿根是否有疲劳裂纹，还有中心孔与轴的配合间隙，因为没有轴向力的影响，这类齿轮的支撑轴承损耗通常比斜齿轮传动组更低，维护周期也更长，只要润滑到位，在额定载荷范围内能实现很长的无故障运行时长。
