金属直齿圆柱传动齿轮结构设计

项目分类:齿轮 发布时间:2022-03-03 ID:568756

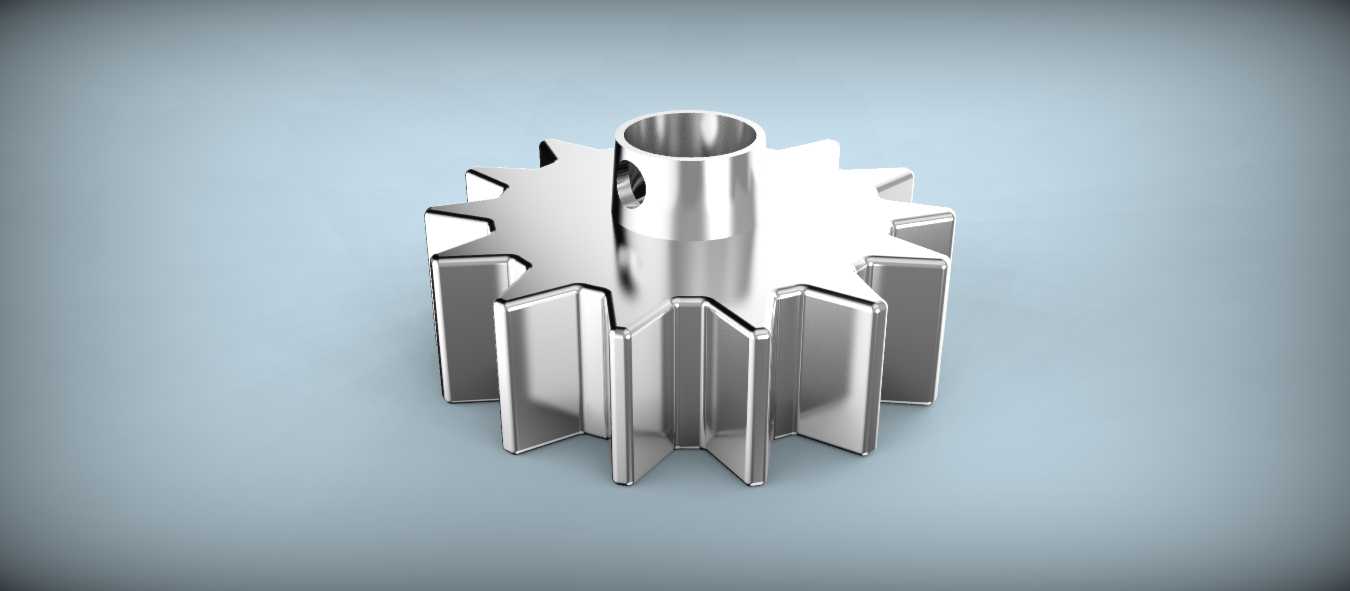

  • 金属直齿圆柱传动齿轮结构设计

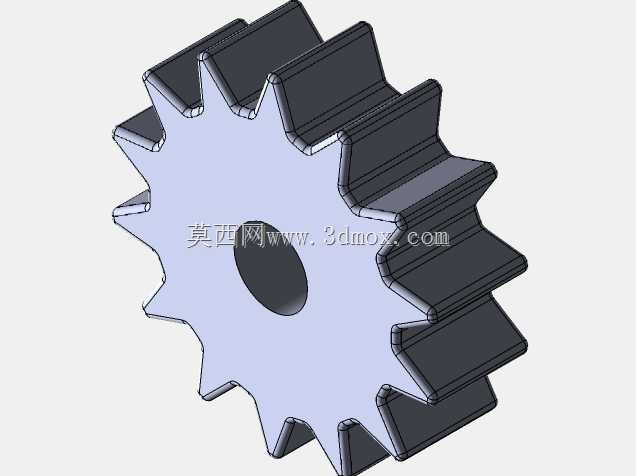

  • 金属直齿圆柱传动齿轮结构设计

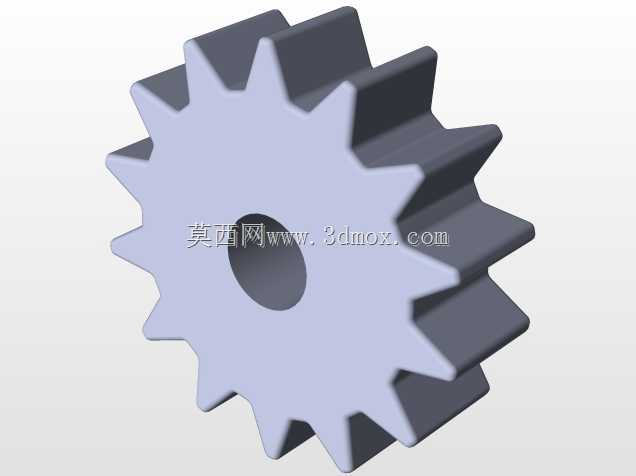

  • 金属直齿圆柱传动齿轮结构设计

  在各类中小型动力传输机构的设计选型环节,这类带中心安装轴孔的直齿圆柱齿轮,是应用覆盖范围极广的基础传动构件,从常规的机电一体化传动模组、小型自动化设备的动力分配单元,到需要精准转速匹配的工位传动机构,都能见到这类结构的应用场景。不同于重载工况下使用的斜齿、人字齿齿轮,这类直齿结构的齿轮在设计时优先考虑的是中小载荷下的传动平稳性,以及安装维护的便捷性,不需要额外的轴向力抵消结构,适配的安装场景更灵活。

  从实际使用的功能特性来看,该齿轮的齿形采用标准渐开线齿廓设计,啮合过程中齿面接触均匀,传动比恒定,不会在运转过程中出现速比波动,适配对转速传递精度有一定要求的工位。中心的通孔为安装基准孔,孔壁一侧加工有径向顶丝孔,安装时可通过紧定螺钉将齿轮与穿过中心孔的传动轴牢牢锁止,避免齿轮在带载运转时出现周向打滑、轴向窜动的问题,这种固定方式不需要在轴上加工复杂的键槽,降低了配套传动轴的加工难度,也方便后期维护时快速拆装更换。

  设计这类齿轮时,首先要匹配安装边界确定核心尺寸参数:中心安装孔的直径要适配常用的标准传动轴径,保证装配时的间隙符合公差要求,既不能过紧导致装配困难,也不能过松出现配合间隙引发的运转晃动。齿顶圆、齿根圆的尺寸要匹配啮合配对齿轮的中心距,保证两齿轮啮合时的齿侧间隙处于合理区间,间隙过大会导致传动过程中出现冲击噪音,间隙过小则会加剧齿面磨损,甚至在运转时出现卡齿抱死的问题。齿轮的轴向厚度要根据传递的额定扭矩核算,保证轮齿的抗弯强度足够,在额定载荷下不会出现断齿、塑性变形等失效问题,同时也要控制整体重量,降低转动惯量,减少设备启停过程中的惯性冲击。

  齿部的加工精度选择上,这类用于常规机电设备传动的齿轮不需要追求过高的加工等级,只要满足中等精度等级即可平衡加工成本与使用性能,齿面可根据实际载荷情况选择对应的表面处理方式,常规工况下的金属本色精加工就能满足防锈、耐磨的使用需求,如果是在潮湿、多粉尘的恶劣工况下使用,还可以额外增加镀层、淬火等处理提升齿面硬度与耐腐蚀性。

  在实际安装布局时,这类齿轮的安装位置要预留足够的啮合空间,周边不能有其他结构件干涉轮齿的运转,同时要考虑后期润滑维护的操作空间,不管是采用油脂润滑还是稀油润滑,都要保证润滑介质能顺利到达啮合齿面,减少齿面的干摩擦损耗,延长齿轮的使用寿命。不同于定制化的异形齿轮,这种标准化结构的直齿齿轮通用性极强,在设备改造、老旧设备备件更换时也能快速适配,不需要重新定制特殊结构,能有效降低设备的维护成本与停机等待时间。

  从结构细节来看,齿轮的轮毂部分与齿圈部分采用一体化结构设计,整体刚性更好,不会在大扭矩传递时出现轮毂与齿圈开裂分离的问题,轮毂的外径尺寸经过合理设计,既保证了中心孔周边的结构强度,也不会因为轮毂过大增加不必要的重量,齿根部分做了合理的圆角过渡,避免应力集中导致的齿根断裂问题,这些细节设计都是在长期的工程应用中不断优化形成的,能有效提升零件的实际使用寿命,降低设备运行过程中的故障概率。
