农业原料装袋工序用袋式除尘装置

　　在农业原料加工的装袋工序现场，散料在落料、装袋过程中会持续扬起粒径不一的植物性粉尘，这类粉尘不仅会造成车间作业环境能见度下降，长期扩散还会附着在车间电气设备散热结构上引发过热故障，部分易氧化的有机粉尘堆积到一定浓度还存在爆燃风险，同时散落的粉尘也会造成原料损耗，因此在装袋工位配套适配的除尘装置是产线合规运行的必要配置。这套袋式除尘装置的设计，首先锚定了农业原料装袋工位的作业特性：装袋作业是间歇性批次生产，单工位产尘点集中在装袋口上方0.5-1.2米的落料扩散区，粉尘浓度随落料节奏波动，峰值浓度出现在料袋刚套入落料口、物料开始下落的前3秒，后续随料袋内物料堆积，粉尘从袋口溢出的量逐步降低。基于这个工况，

　　装置的吸尘罩设计采用了侧吸加顶吸结合的结构，没有采用常规的整工位密闭罩，避免影响工人套袋、换袋的操作空间，吸尘罩的开口角度对准装袋时粉尘逸散的主流方向，罩口风速控制在1.8-2.2m/s，既保证能把溢出的粉尘全部捕集，又不会因为风速过高把装袋过程中的轻质原料颗粒吸走造成物料浪费。装置的过滤单元采用了分室布局的扁形滤袋结构，相比常规圆袋结构，相同过滤面积下设备整体占地缩小了近30%，更适合装袋工位周边空间紧凑的现场布局；滤袋选用了表面做拒水防油处理的涤纶针刺毡材质，适配农业原料附带的少量植物纤维碎屑、潮气，避免滤袋过早糊袋失效，清灰结构采用了离线脉冲清灰逻辑，当某个过滤室的阻力达到设定阈值时，先关闭该室的进气阀门，

　　再启动脉冲阀喷吹清灰，清灰过程不影响其他过滤室的正常运行，匹配装袋工序间歇性产尘的特点，不会因为清灰动作造成吸尘口吸力波动，导致粉尘外逸。从安装边界来看，这套装置的主体结构采用模块化拼装设计，支腿高度可根据现场装袋机的落料口高度在1.8米到2.4米之间调节，设备主体距离墙面的最小安装预留空间只需要0.6米，就能满足检修门开启、滤袋更换的操作需求；设备的进风口采用法兰对接结构，可直接匹配装袋工位现有的吸尘支管，不需要对原有产线的风路结构做大规模改造，出风口可根据车间需求选择直接室内回风或者对接室外排风管道，当选择室内回风时，设备过滤后的排放浓度可满足车间内职业卫生接触限值要求，不需要额外增加二级过滤结构。在功能设计上，

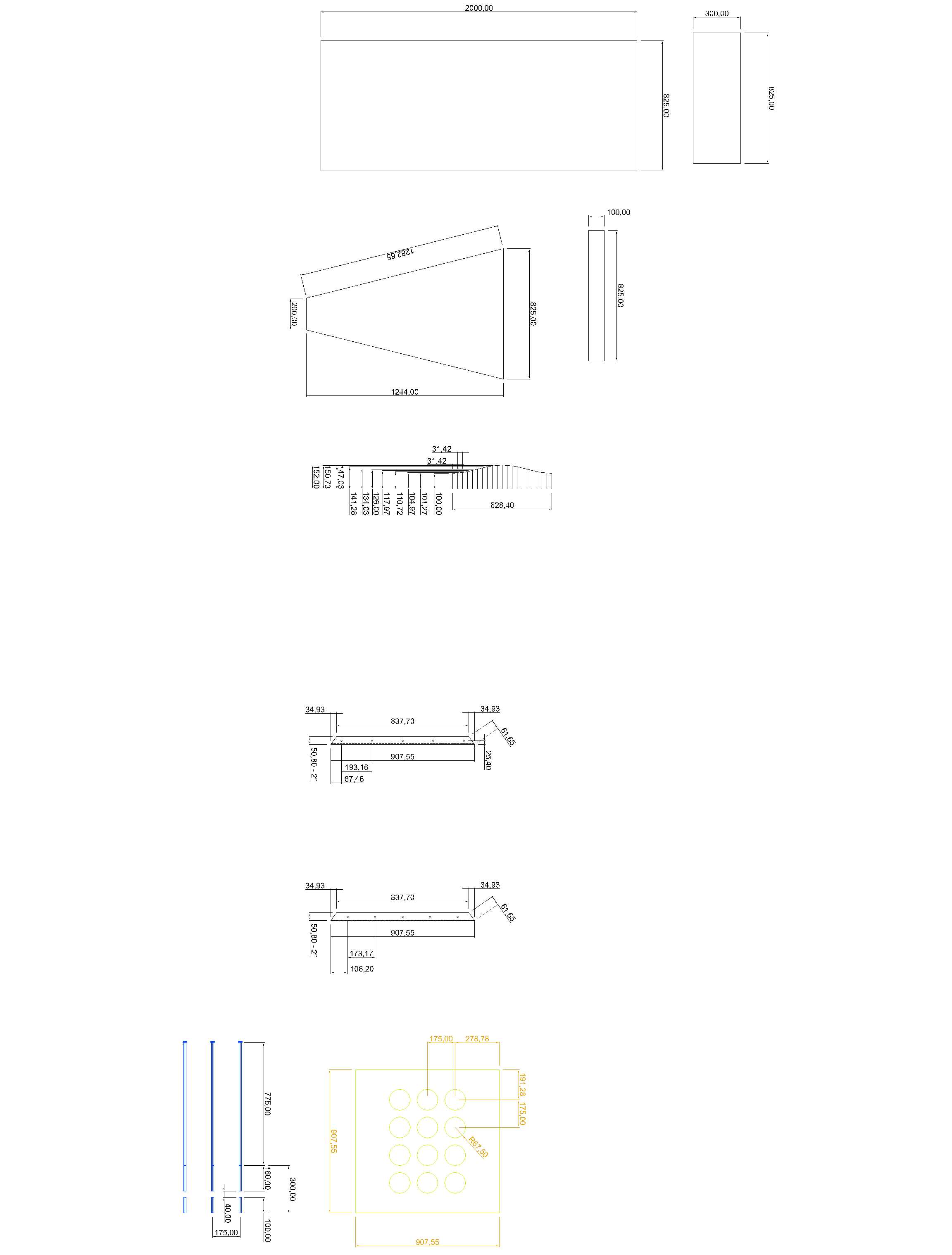

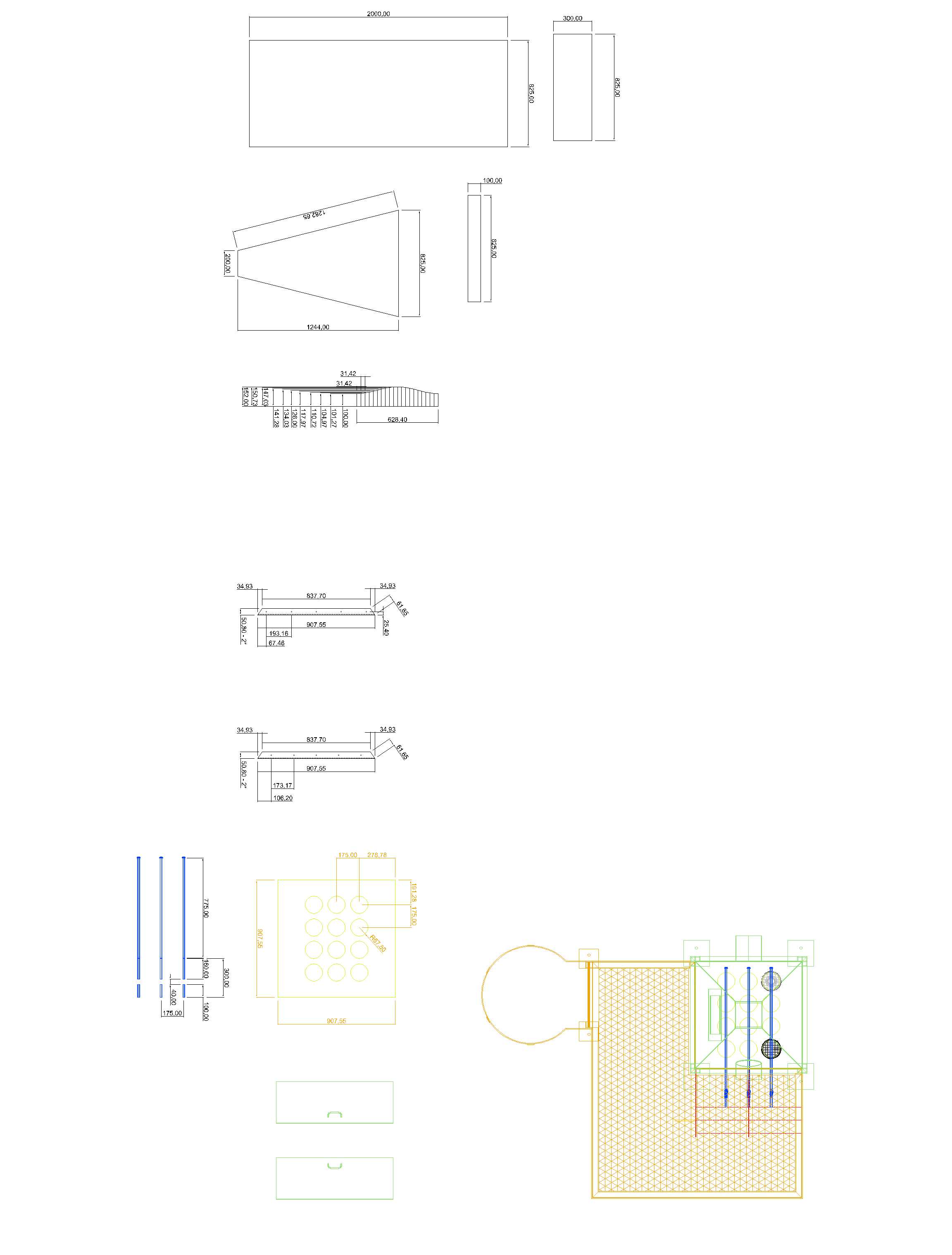

　　这套装置特意在灰斗下方设置了密闭式集灰抽屉，收集下来的粉尘可以定期抽出集中处理，避免清灰过程中造成二次扬尘；灰斗侧壁设置了检修手孔，方便清理偶尔被吸入的大块原料结块、编织袋碎屑，防止这些杂物卡堵卸灰口造成积灰。整套设备的结构受力做了针对性优化，支腿与箱体的连接位置采用了加强筋折弯结构，即使车间地面存在轻微不平整，也不会出现箱体变形导致滤袋密封失效的问题；设备的所有检修门都采用了三元乙丙橡胶条密封，漏风率控制在2%以内，避免因为漏风造成吸尘口吸力不足。从实际使用的适配性来看，这套装置不需要复杂的电控配套，只需要对接车间380V动力电源就能独立运行，也可以对接装袋机的运行信号，实现装袋作业启动时设备自动运行、装袋结束后延时3分钟停机，进一步降低运行能耗；针对农业原料加工车间偶尔会出现的高湿环境，设备的壳体表面做了静电喷塑处理，耐锈蚀能力优于普通喷漆壳体，适合在非恒温恒湿的普通生产车间长期使用。在建模过程中，所有结构的连接尺寸都按照实际加工公差做了预留，滤袋与花板的配合间隙、脉冲喷吹管的喷嘴对齐精度、检修门的密封压紧量都做了参数化设定，可直接用于后续的加工出图、结构校核，也可以根据不同装袋工位的实际处理风量需求，调整滤袋数量、风机参数，快速衍生出适配不同产能装袋线的规格型号。
