型钢框架立式多塔工业成套装置结构

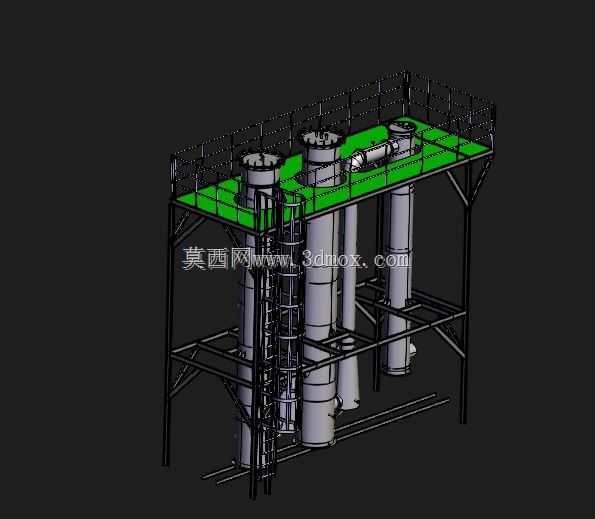

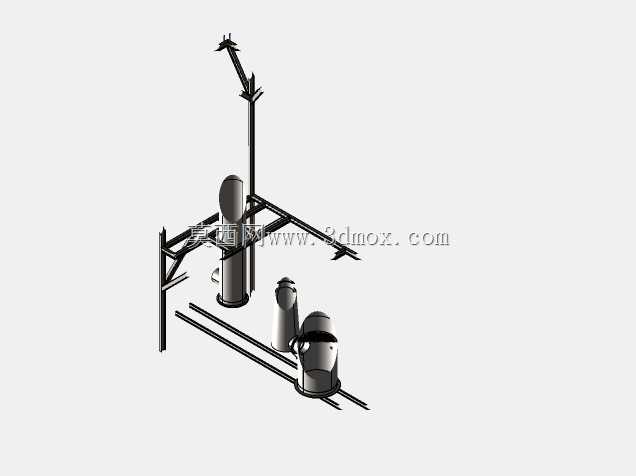

　　这套成套装置的主体承载结构采用W型热轧型钢搭建，整体为多层开放式钢构架布局，核心承载层设置在构架顶部，铺设防滑花纹操作平台，平台边缘通高设置安全护栏，护栏间隙符合工业操作平台安全防护要求，预留的操作通道宽度可满足日常巡检、阀门操作、常规检维修的人员通行需求，直爬梯沿构架侧柱通长布置，爬梯护笼分段设置，直爬梯与各层平台的衔接处预留安全通行口，避免人员上下时出现磕碰风险。构架上立式布置多台圆柱形塔体，塔体通过环形抱箍支座与构架横梁、立柱做刚性连接，支座位置经过载荷核算，可承受塔体自重、内部介质载荷以及风载、轻微地震载荷的组合作用，塔体之间通过工艺管道做连通配置，管道沿构架横梁做分层排布，管卡固定点间距符合管道安装规范，避免管道运行时出现振动位移。

　　从应用场景来看，这类带钢构架的立式多塔结构，多用于化工生产、工业废气治理、物料分离提纯等工况，可作为吸收、吸附、换热、反应单元的承载集成结构，将多台立式塔器集中布置在统一构架上，能大幅缩减厂区占地面积，同时把操作面集中在顶部平台，减少操作人员的巡检路径长度。设计过程中首先要核算整体构架的载荷分布，单根W型钢的选型需根据总静载荷、动载荷系数做抗弯、抗剪、挠度验算，立柱的长细比控制在规范允许范围内，避免构架出现失稳风险；塔体的固定支座位置要避开塔体的管口、人孔等部件，支座与塔壁之间设置缓冲垫层，避免硬接触造成塔壁局部应力集中。

　　安装边界方面，整套装置的底部立柱通过地脚螺栓与混凝土基础连接，基础预埋板的水平度公差需控制在安装要求范围内，构架整体安装后的垂直度偏差不大于高度的千分之一，顶部平台的水平度偏差满足设备安装精度要求。塔体安装时需逐台找正垂直度，管道连接时采用无应力配管方式，避免强行组对造成塔体或管道产生附加应力。构架的层间高度根据塔体的管口位置、阀门操作高度确定，保证操作人员站立在平台上时，可顺畅操作对应高度的阀门、仪表，不需要额外垫高或俯身操作。平台上预留的设备吊装口位置，正对下方塔体的人孔或检修部件位置，可满足后期塔体内件更换、填料装填的吊装需求，吊装口周边设置可拆卸护栏，日常运行时封闭，检修时拆除。

　　结构细节上，所有型钢的连接节点采用焊接加劲板补强，节点位置的焊缝高度满足强度要求，焊后做防腐处理，适配户外或工业厂房内的腐蚀环境；护栏的横杆、立杆间距符合安全规范，踢脚板沿平台边缘通长设置，防止工具、小件物料从平台坠落。塔体的支腿高度根据底部管道排布、排污口安装空间确定，保证底部管道可顺畅连接，排污、排净口有足够的操作空间安装阀门与引流管。整套结构的排布充分考虑了工艺流向，多台塔体按照工艺顺序依次布置，连接管道长度尽可能缩短，减少管路阻力损失，同时管道的弯头、三通位置预留足够的操作空间，方便后期维护更换。
