一体式桌面监控终端电脑外观结构设计

　　这款一体式桌面监控终端的结构设计，首先围绕工业监控场景的长时间值守需求展开，区别于普通家用一体机，整机的结构排布优先考虑7*24小时连续运行的散热冗余与操作便利性。从实际应用场景来看，这类终端多部署在车间监控室、小型安防值守点、设备旁本地操作工位，不需要额外搭配主机箱，能够有效节省狭窄工位的桌面占用空间，避免多设备走线杂乱带来的运维隐患。

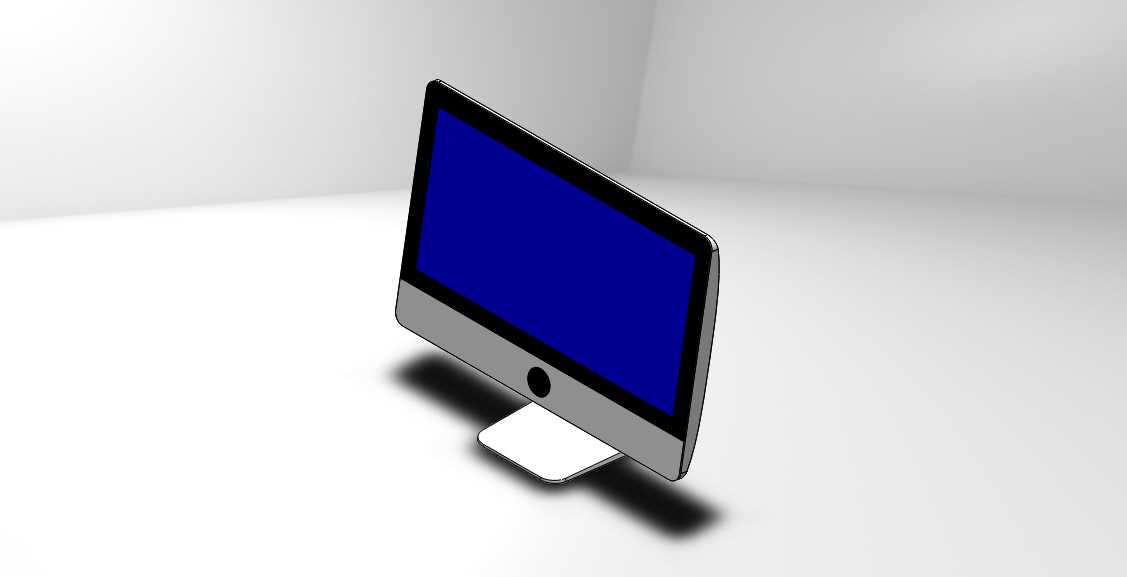

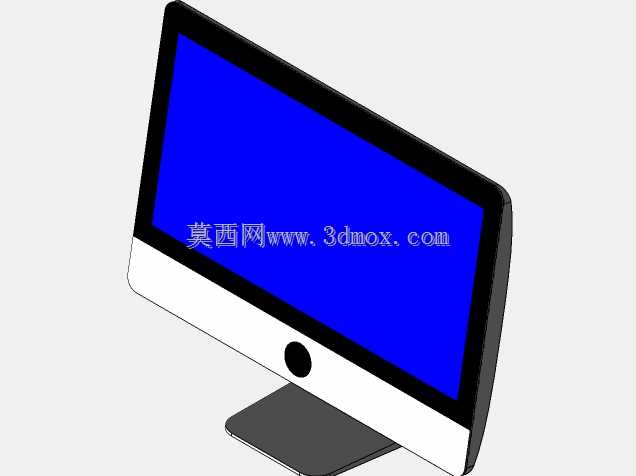

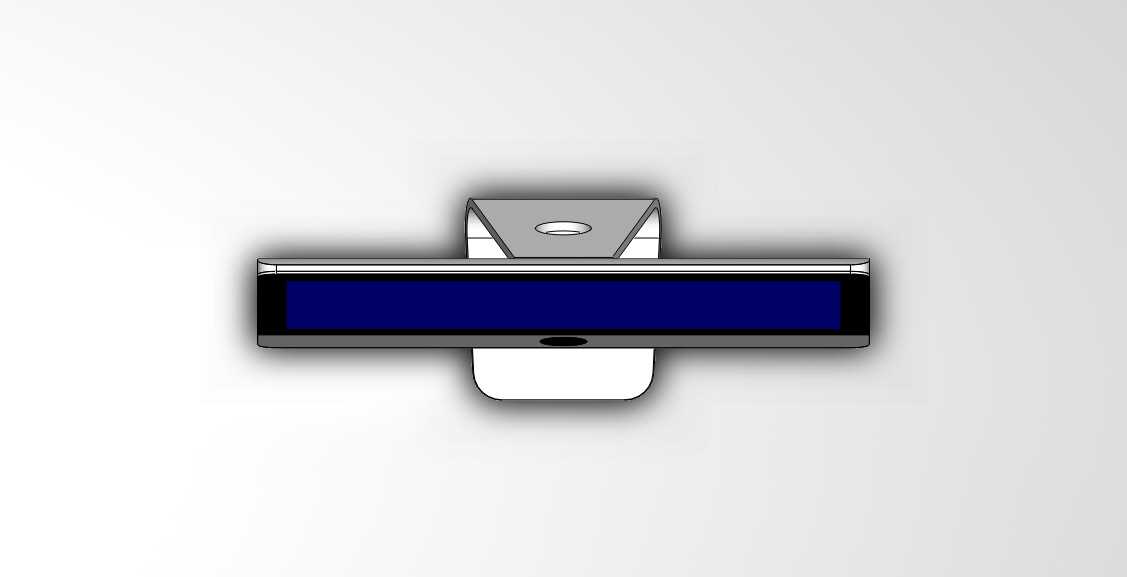

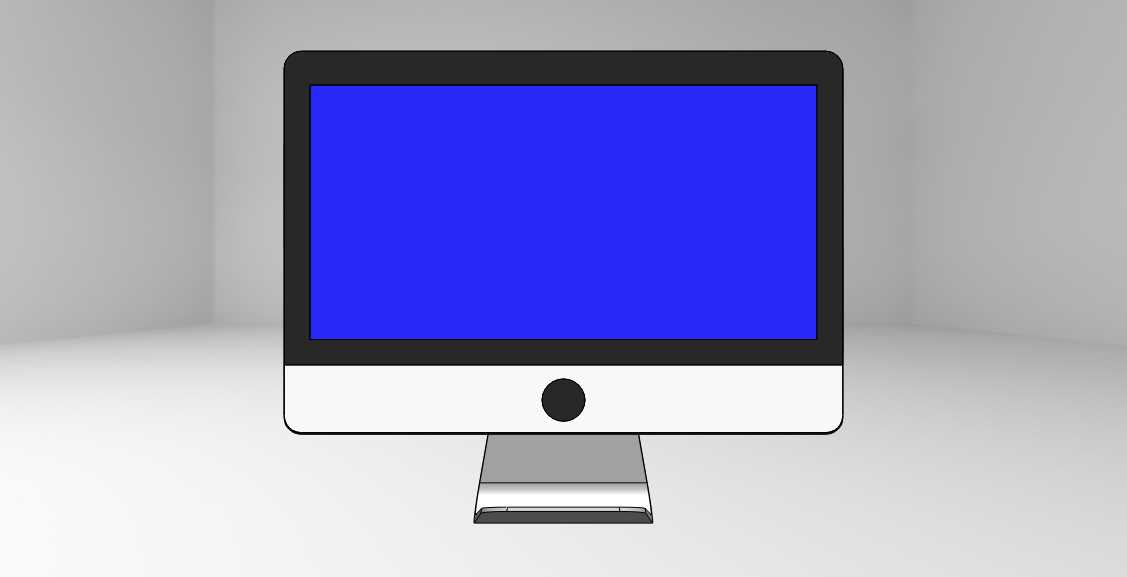

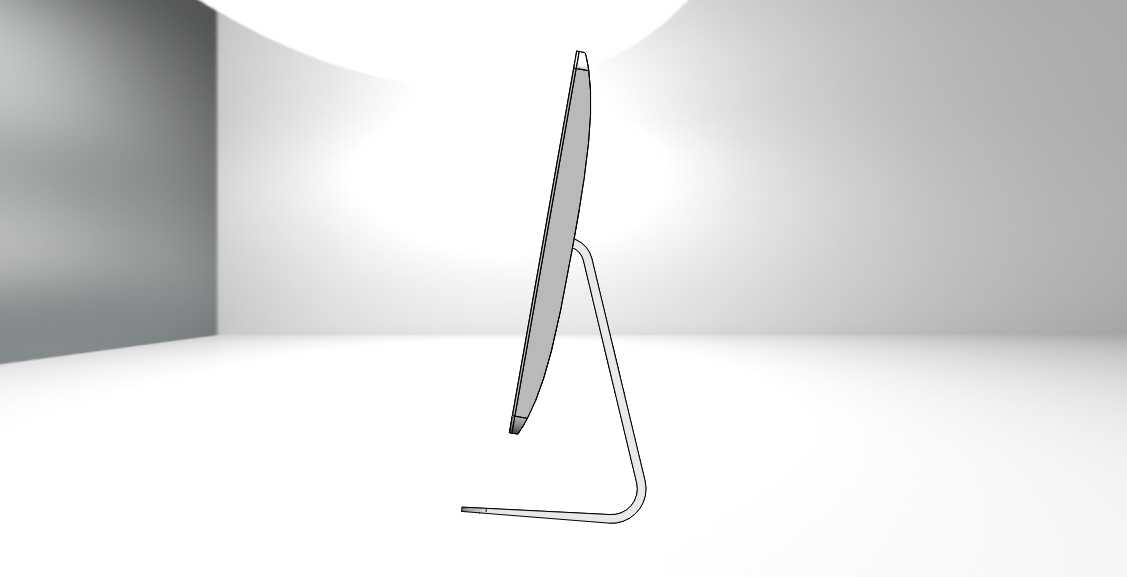

　　整机采用经典的立式一体机布局，显示区域为方正的宽屏比例，屏幕边框做了等宽窄边处理，正面下边框居中设置圆形的状态指示与电源触控区域，操作人员无需俯身寻找按键，平视状态下即可完成开机、状态确认操作。支撑结构采用一体化压铸成型的金属支架，支架与机身连接处做了阻尼转轴结构，可根据操作人员的坐姿高度调整屏幕俯仰角度，调整范围覆盖-5度到20度的常用视角区间，适配不同身高值守人员的观看需求，避免长时间盯屏产生的视觉疲劳。

　　从设计思路上，整机外壳分为前框、后壳、支架底座三个主要装配模块，前框采用ABS+PC混合材质注塑成型，表面做细磨砂咬花处理，既能够避免长期使用留下指纹划痕，也能在车间多尘环境下减少静电吸附积尘，日常清洁仅需干布擦拭即可。后壳预留了规整的散热格栅区域，格栅开孔方向顺着内部风道走向设计，在保证散热通风量的同时，避免液体泼溅直接流入内部电路，适配监控工位偶尔会出现的水杯倾倒、清洁洒水等突发情况。底座部分做了加重处理，底部贴有防滑橡胶垫，即使桌面受到轻微碰撞或者操作人员误碰，整机也不会出现滑移倾倒的情况，安装边界上，整机放置所需的桌面最小进深仅为200mm，宽度方向占用不超过550mm，相比传统分体式主机加显示器的组合，能够节省至少40%的桌面空间，对于空间紧凑的设备旁操作工位尤为适用。

　　接口区域全部集中布置在后壳下方的隐藏式凹槽内，包括电源接口、网线接口、视频输入输出接口与USB拓展接口，走线时可以顺着支架背部的理线卡槽将线缆规整收纳，避免线缆外露拉扯导致接口松动，也能防止鼠类在线缆堆积处啃咬破坏。屏幕的安装结构采用四周卡扣加中部螺丝固定的方式，屏幕与前框之间贴有缓冲泡棉，在运输或者工位搬迁过程中能够吸收震动冲击，避免屏幕碎裂。内部硬件的安装位预留了标准的ITX主板安装孔位与2.5寸存储设备安装位，结构工程师在建模时已经提前核算了各部件的装配间隙，硬件安装时不会出现干涉问题，后期硬件升级维护仅需拆开后壳的固定螺丝即可操作，不需要完全拆解整机，能够大幅降低现场运维的时间成本。

　　考虑到监控场景下操作人员需要长时间盯着屏幕查看实时画面，屏幕的安装角度经过反复校核，正常坐姿下人眼与屏幕中心的夹角保持在15度俯角范围内，符合人体工程学的观看视角，减少颈椎压力。整机的边角全部做了R3以上的圆角处理，没有尖锐的棱角，避免操作人员在工位走动时磕碰受伤。从实际使用的角度出发，这款终端没有多余的装饰性结构，所有外观造型都服务于功能需求，外壳的拼接缝隙控制在0.3mm以内，既能够保证外观的规整度，也能防止灰尘从拼接缝隙进入设备内部，延长设备在多尘工业环境下的使用寿命。
