轮胎式柔性联轴器结构设计

　　在各类存在轴系不对中、冲击载荷的传动场景中，轮胎式柔性联轴器是应用十分广泛的轴间连接部件，这类部件常出现在泵组、风机、输送设备以及有频繁正反转需求的传动链路里，核心作用是补偿两连接轴之间的径向、角向与轴向偏移，同时吸收传动过程中的振动冲击，避免刚性连接带来的轴系应力集中、轴承过早磨损等问题。

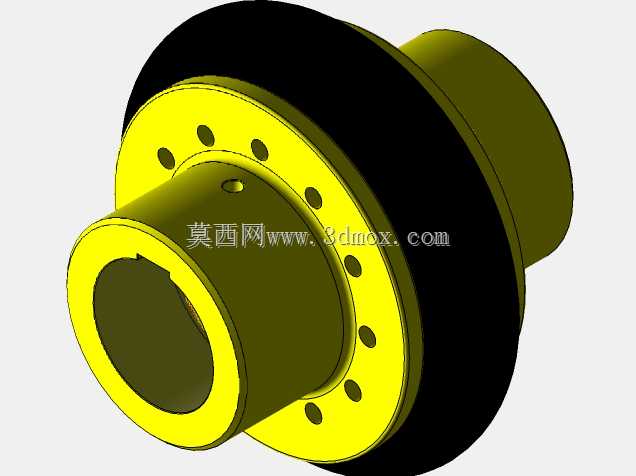

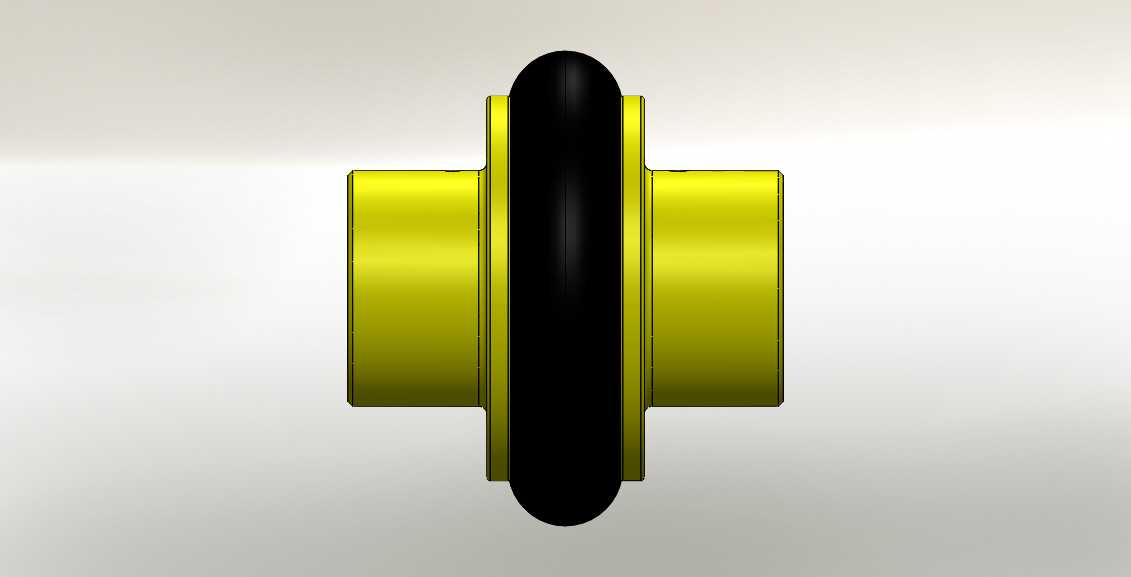

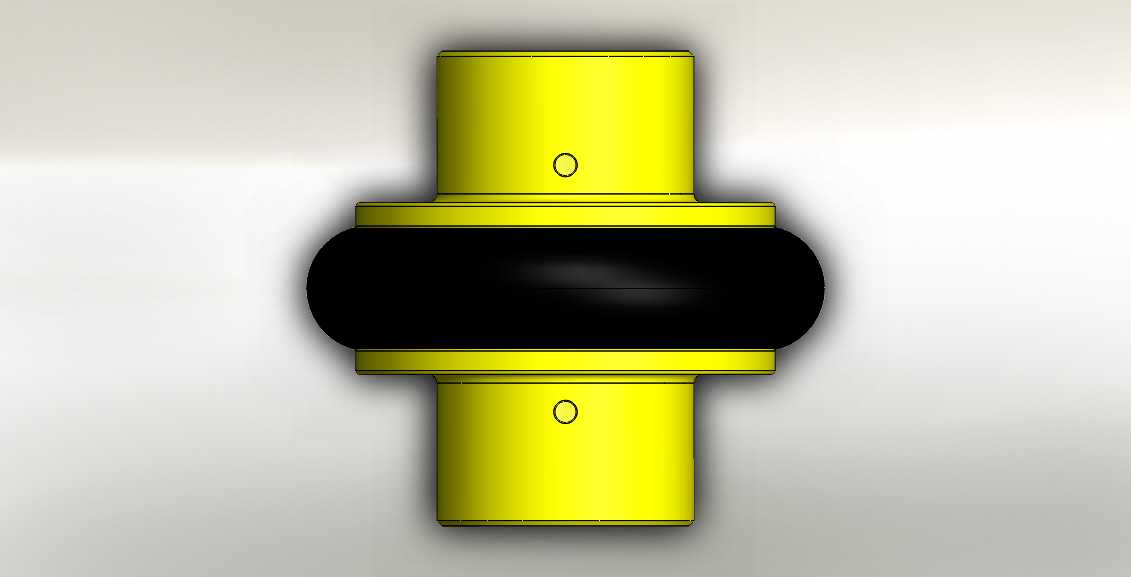

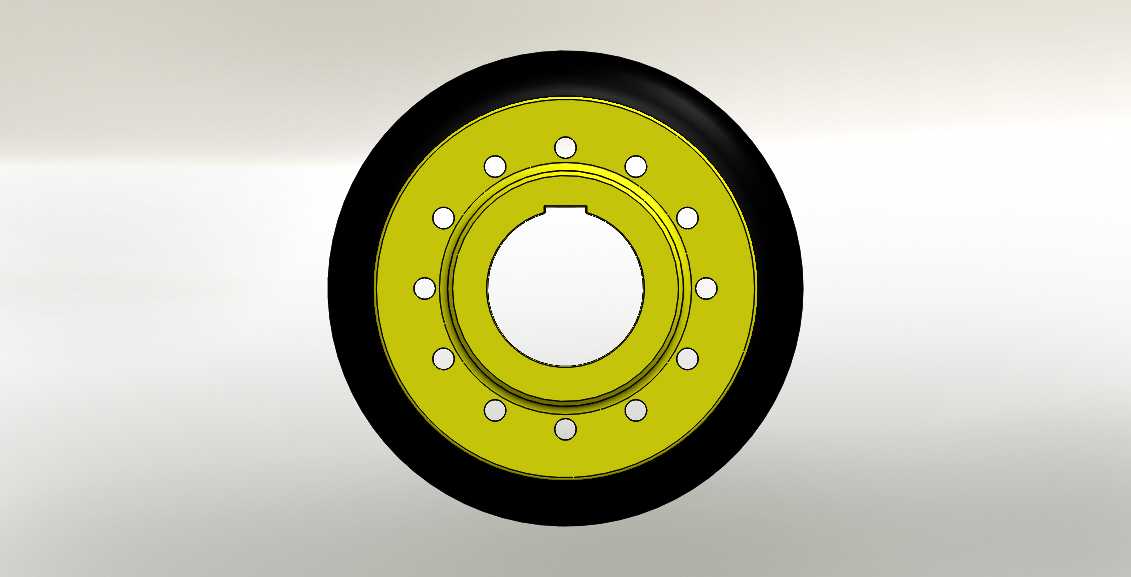

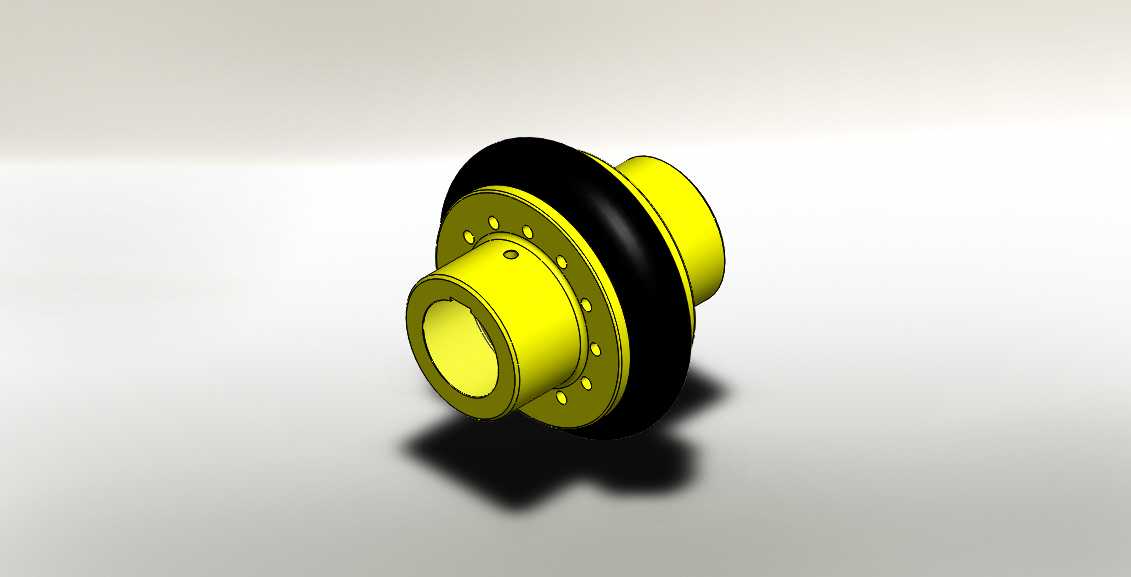

　　从结构设计逻辑来看，这款联轴器采用对称式分体结构，两端为金属材质的轴套连接端，中间通过鼓形的橡胶弹性体实现扭矩传递，金属轴套的端部设计有环形凸缘结构，与橡胶弹性体的两端安装面紧密贴合，依靠预紧装配的压合力实现扭矩的可靠传递，无需额外的键连接辅助也能保证传动过程中不出现相对滑移。金属轴套的内孔为标准圆柱通孔，可适配不同直径的传动轴，轴套表面预留的定位标记，能在现场安装时快速对齐两轴的同轴度基准，降低现场装配的找正难度。

　　实际选型应用中，这类柔性联轴器对安装边界的适配性较强，中间橡胶弹性体的鼓形结构预留了足够的变形余量，当两轴存在1-3度的角向偏移、或是数毫米的径向错位时，橡胶体的弹性变形可以完全补偿这类安装误差，不会在轴端产生额外的附加弯矩。相较于齿式联轴器、膜片联轴器等其他柔性传动部件，轮胎式结构的阻尼特性更优，对于传动链路中存在的脉动载荷、启动冲击有很好的缓冲效果，尤其适合在有频繁启停、正反转切换的工况下使用，能有效降低传动系统的噪声水平，延长后端驱动部件与负载端轴承、密封件的使用寿命。

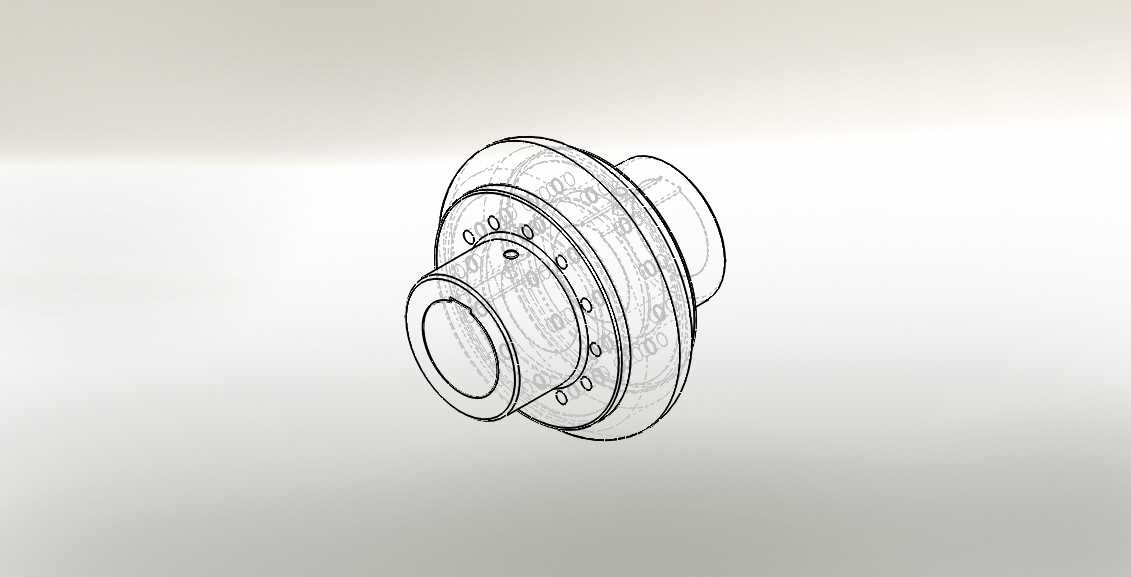

　　建模过程中需要重点关注几个结构细节：一是金属轴套与橡胶弹性体的配合面公差，过盈量太小会导致传动过程中出现打滑脱开，过盈量太大则会给装配带来困难，同时会让橡胶体产生过大的预压缩应力，缩短橡胶件的老化周期；二是橡胶弹性体的壁厚设计，需要根据额定传递扭矩的大小匹配对应的厚度，壁厚过薄会导致扭矩承载能力不足，壁厚过大则会降低补偿偏移的能力，同时提升整体的转动惯量，不利于高速传动场景的应用；三是两端轴套的同轴度设计，建模时需要保证两端轴套内孔的同轴度公差控制在合理范围内，避免装配后出现轴系偏摆，导致运行过程中产生额外的振动。

　　从安装尺寸来看，这款联轴器的整体径向尺寸由中间橡胶体的最大外径决定，轴向尺寸为两端轴套的外伸长度加上橡胶体的宽度，在做设备整体布局时，需要在联轴器的径向预留足够的安装操作空间，同时在轴向预留一定的窜动余量，避免轴系热伸长后对联轴器产生额外的轴向挤压。现场装配时，无需加热或是专用工装，只需要将两端轴套分别固定在主动轴与从动轴上，再将中间橡胶体对齐两端凸缘，通过周向均匀拧紧连接螺栓即可完成装配，后期维护更换橡胶件时也不需要移动两端的驱动与负载设备，大幅降低了现场维护的工作量与停机时间。

　　在不同的工况应用中，还可以根据使用环境调整橡胶弹性体的材质，比如在有油污、腐蚀介质的场景下，可以选用耐油、耐化学腐蚀的特种橡胶材质，在低温环境下则选用耐低温的橡胶配方，保证弹性体在工况温度范围内始终保持稳定的弹性与阻尼特性。这类联轴器的扭转刚度相对较低，在传动系统中还可以起到调谐减振的作用，避开轴系的固有共振频率，避免传动系统运行过程中出现共振问题，这也是很多对振动控制有要求的精密传动场景选用这类结构的核心原因。
