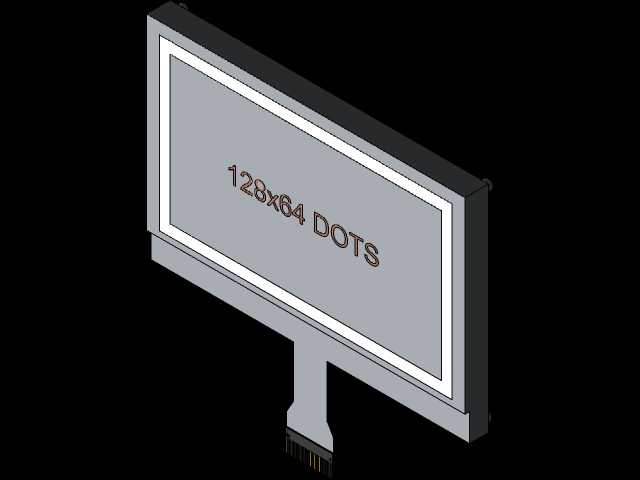

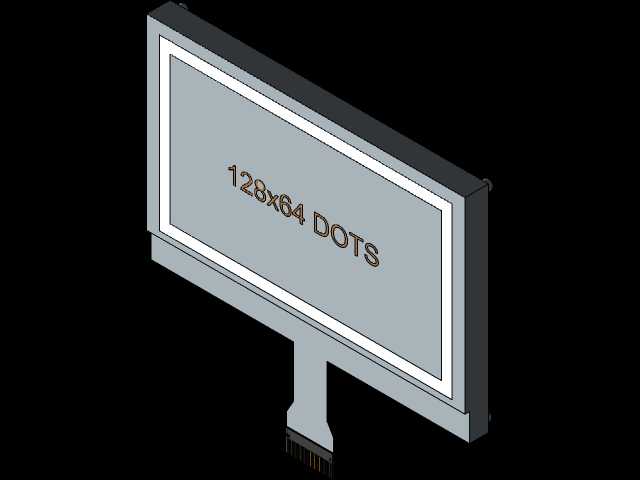

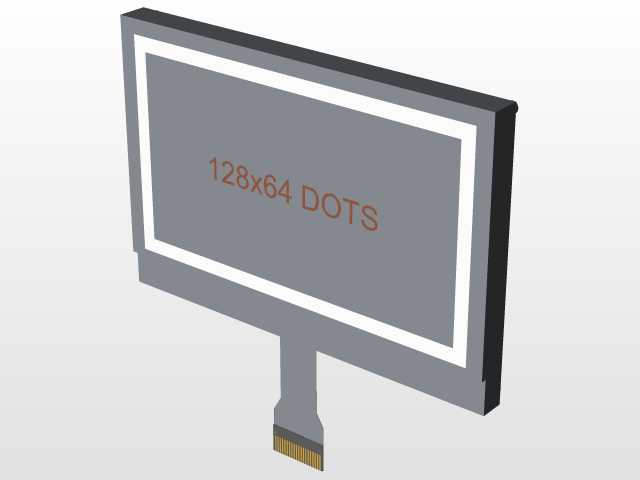

128x64点阵液晶显示模组三维结构

　　在工业控制终端、小型检测仪器、嵌入式手持设备的结构开发环节中，显示部件的选型与安装适配直接决定了整机面板布局的合理性，这款128x64点阵的液晶显示模组，是中小尺寸单色显示场景中应用极广的一类部件，做结构设计时需要精准把控其每一处外形与安装边界，才能避免后期装配出现干涉、对位偏差等问题。

　　从实际使用场景来看，这类点阵屏常被用在环境监测传感器的数显面板、小型工控板的状态显示模块、便携检测设备的交互界面上，相比段码屏它可以显示自定义字符、简易图形甚至动态标识，能承载更多设备运行状态信息，相比大尺寸彩屏它的功耗更低、驱动逻辑简单，对主控资源占用极小，非常适合对成本、功耗有严格要求的低复杂度智能设备。

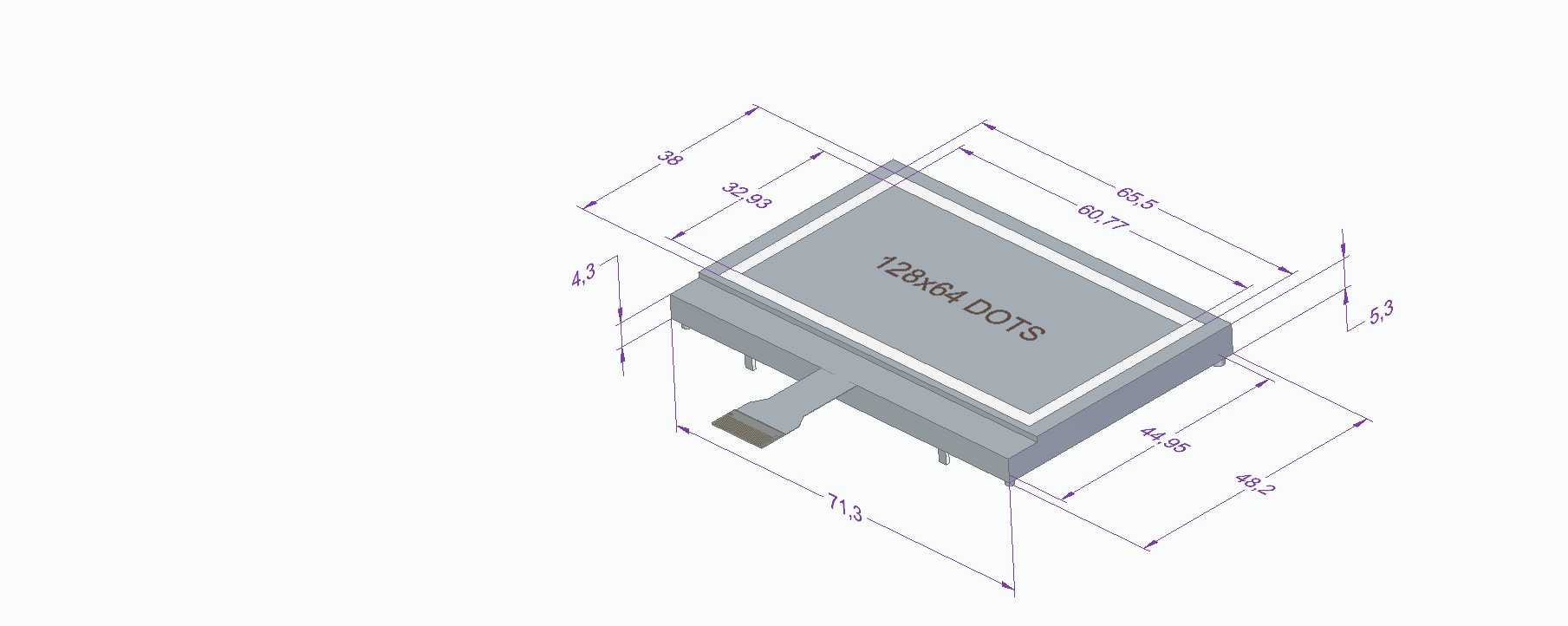

　　做这款模组的三维建模时，首先要还原的是其核心显示区域与外围边框的尺寸关系，显示面的有效可视区域是结构开孔对位的核心基准，建模时需要将可视区的边界作为面板视窗开孔的对齐参考，预留合适的装配间隙避免边框遮挡显示内容。模组的整体外轮廓尺寸需要严格匹配安装腔体的内部空间，背部伸出的FPC排线位置与出线方向是建模时容易忽略的细节，排线的弯折半径、插接端的位置需要提前预留足够的走线空间，避免装配时排线被挤压弯折过度导致线路断裂。

　　从安装边界来看，模组的壳体四周的定位柱位置、外壳的台阶高度都需要和面板的安装卡槽精准匹配，建模时要注意模组本体的厚度尺寸，包括背部元件的凸起高度，避免安装后屏幕凸出于面板表面或者陷入过深影响观感。屏幕正面的保护边框高度要略高于液晶表面，防止装配或者使用过程中硬物直接刮蹭液晶层造成损坏。侧边的安装固定位需要对应设计定位凸台或者螺柱，不需要额外打胶即可实现预固定，提升产线装配效率。

　　设计思路上，这类通用显示模组的三维结构不需要做冗余的特征，所有尺寸都围绕实际装配需求设定：外轮廓的倒角处理要匹配安装腔体的导入角，方便产线工人快速对位装配；背部的元件避让区域要准确还原，避免和主板上的 tall 元件产生干涉；FPC排线的出线角度要匹配常规的主板插接位置，减少排线的弯折应力。在做整机结构校核时，可以直接将该模组模型导入装配体，提前验证视窗对位、安装间隙、走线空间等核心装配要素，不需要等到手板制作阶段才发现尺寸匹配问题，能大幅缩短中小设备的结构开发周期。

　　实际选型适配时，还要注意模组的安装固定方式，这类小尺寸点阵屏大多采用卡槽式固定，不需要额外的螺丝锁紧，所以建模时外壳四周的卡扣位尺寸公差需要合理设定，既要保证装配后屏幕不会松动移位，也要避免卡扣过紧导致屏幕壳体受压变形，出现液晶显示异常的问题。屏幕表面的偏光片层是易损部件，建模时不需要单独拆分该层结构，但要在装配说明里明确该区域的避让要求，避免结构件直接压到偏光片边缘产生显示水印。
