剖视结构带座转轴支撑组件三维数模

　　这套带剖视展示的转轴支撑组件，在轻工输送、小型工装变位、教学演示教具、实验室小型试验台架上的应用十分普遍，核心作用是为回转类零件提供稳定的径向支撑，同时限制转轴的轴向窜动，保证转动过程的同轴度，避免转动件运行中出现偏磨、卡滞的问题。很多刚接触结构设计的工程师容易忽略这类支撑组件的安装边界，往往只关注轴径匹配，最后装配时才发现支撑座的底座固定孔位和架体安装面不匹配，或是支撑座的整体高度和周边传动件的中心高对不上，导致整套传动机构出现偏心，运行时振动噪声超标，严重时甚至会扭断转轴。

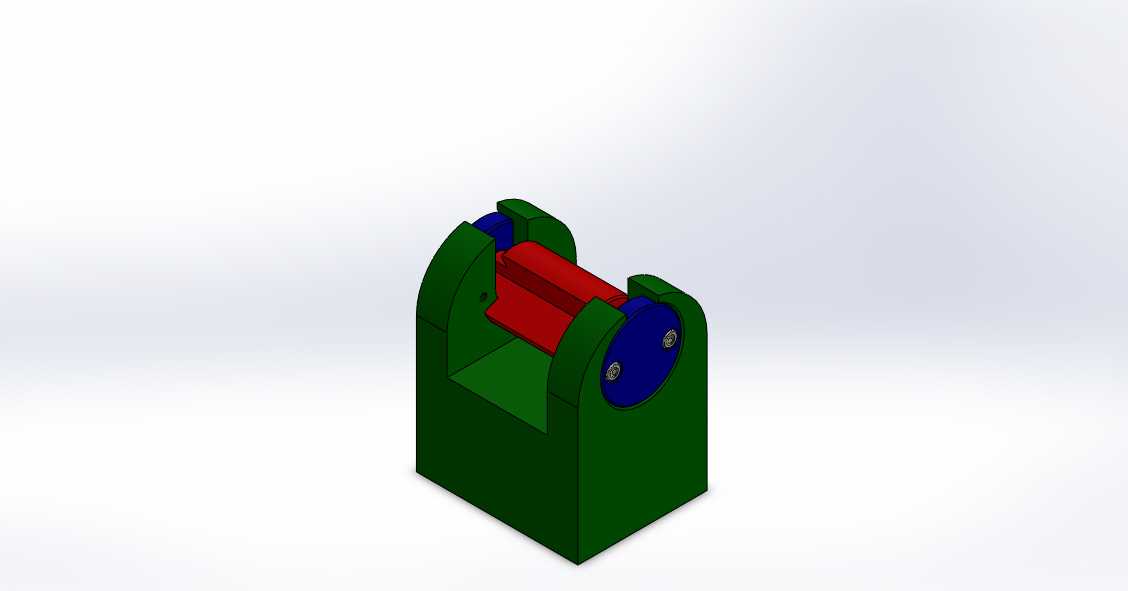

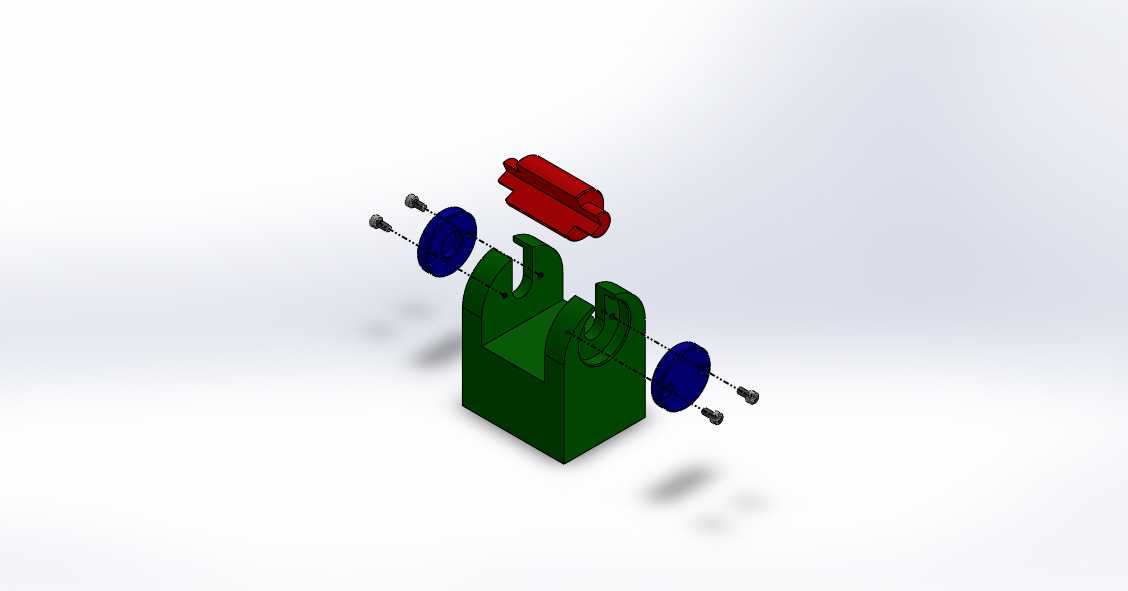

　　从结构设计逻辑来看，这套组件采用了U型一体式支座作为主体承载结构，支座底部为平整的矩形安装面，加工时需要保证安装面的平面度控制在0.05mm以内，避免安装时因为底座贴合不实，导致支撑座受载后出现倾斜，直接影响转轴的回转精度。支座两侧的立板上开有同轴的轴承安装孔，两个安装孔的同轴度公差需要控制在0.02mm范围内，这是整个组件加工的核心精度要求，一旦同轴度超差，轴承装入后会出现内圈外圈偏斜，转动时阻力矩陡增，轴承的使用寿命会大幅缩短。本次展示的数模采用了剖视处理，将一侧的轴承端盖、轴承外圈、内圈以及穿装在两个支撑立板之间的转轴做了分层色彩区分，能直观看到内部的装配关系：蓝色部分为嵌入立板孔内的轴承组件，红色部分为横贯两个支撑位的转轴，绿色为支座主体结构，这种剖视处理的数模非常适合用于装配工艺演示、机械基础教学，也能帮助设计人员快速核对内部零件的配合尺寸，不用反复做剖面剖切操作就能看清内部的装配间隙。

　　在实际选型应用时，首先要确认转轴的工作载荷特性，如果是仅承受径向载荷的轻载工况，比如小型传送带的从动辊支撑、手动翻转工装的转轴支撑，可以选用深沟球轴承嵌入安装孔内，配合孔用弹性挡圈做轴向定位；如果是存在一定轴向冲击的工况，比如小型变位机的翻转支撑，则需要在轴承外侧加装端盖，通过端盖的止口顶住轴承外圈，实现更可靠的轴向固定。安装边界方面，这类U型支撑座的固定孔通常开设在底座的四个角位置，设计安装架体时需要预留出螺栓穿装的操作空间，尤其是靠近立板的两个固定孔，要预留足够的扳手操作空间，避免装配时螺栓无法拧紧。另外需要注意转轴伸出支撑座的长度，要和配套的传动轮、联轴器的轮毂长度匹配，转轴上的轴肩位置要刚好顶住轴承内圈，既不能留太大间隙导致转轴窜动，也不能顶得过紧导致轴承转动卡滞。

　　很多现场调试的问题都出在配合公差的选择上，轴承和立板安装孔的配合要选用基孔制的过渡配合，过盈量太大的话装配时需要强行压入，很容易损伤轴承外圈，过松的话轴承外圈会在孔内转动，慢慢磨大安装孔，导致支撑失效。转轴和轴承内圈的配合则要根据载荷情况选择合适的过盈量，轻载工况下过盈量控制在0.01-0.02mm即可，重载工况可以适当加大过盈量，但也要注意不能超过轴承内圈的允许膨胀量，否则会导致轴承的径向游隙变小，转动阻力增大。这套数模把各个零件的装配关系做了清晰的色彩区分，设计人员在做类似结构的设计时，可以直接参考其零件的比例关系，比如立板的厚度通常取转轴直径的1.2-1.5倍，保证足够的支撑刚度，底座的厚度要大于立板厚度，避免受载后底座出现变形，两个立板之间的净间距要比转轴上安装的转动件宽度大2-3mm，预留出转动件的轴向窜动间隙，避免转动时和立板发生摩擦。

　　在日常维护场景下，这种剖视结构的数模也能帮助运维人员快速理解内部结构，判断故障点：如果转动时出现异响，首先可以检查轴承是否缺润滑脂，或是轴承内圈是否和转轴发生相对转动，或是固定螺栓是否松动导致支撑座偏移。不同于一体式的冲压轴承座，这种机加工成型的U型支撑座刚度更高，能承受更大的径向载荷，适用的转速范围也更广，在小型非标设备的设计中应用频率很高，很多工程师做方案时会直接调用这类成熟结构的数模，只需要根据实际的轴径、安装空间调整尺寸参数，就能快速完成支撑结构的设计，大幅缩短设计周期，同时也能减少因为结构设计不合理导致的后期调试问题。
