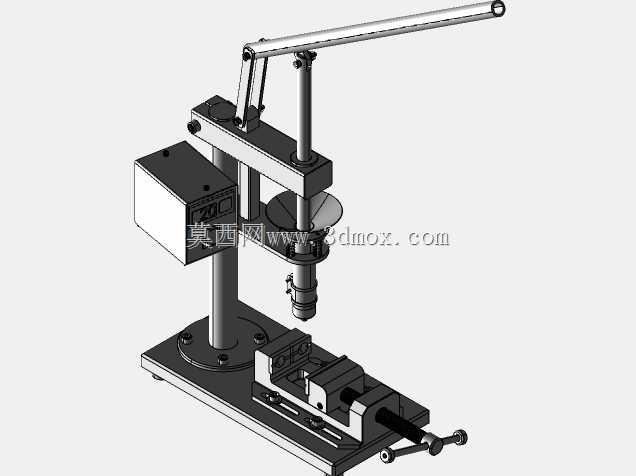

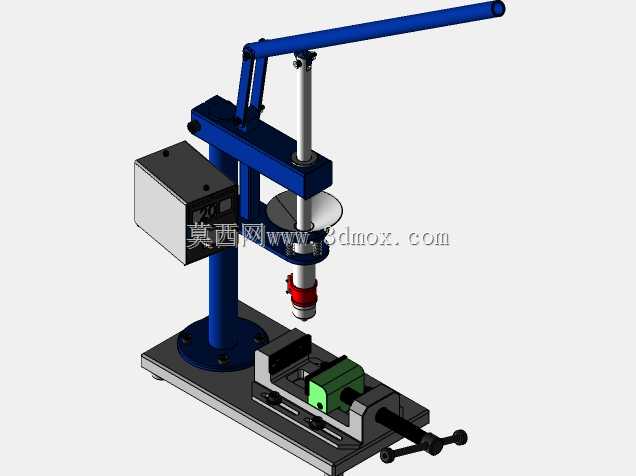

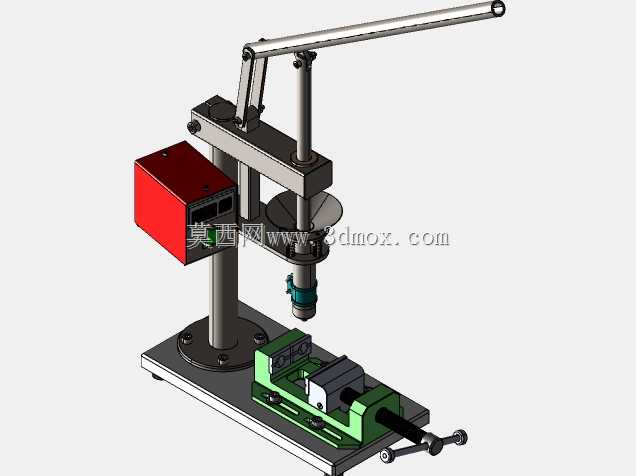

立式热塑性塑料注射成型机结构设计

　　在塑料加工成型的生产场景中，立式热塑性塑料注射成型机是小批量精密塑件生产、嵌件注塑作业的核心设备，这类设备常被布置在车间的小件生产工段，适配接插件、精密仪表结构件、带金属嵌件的电子塑件等产品的成型需求，相比卧式注塑机，其立式合模、立式注射的结构形式，在嵌件安放时操作更顺手，也不会出现嵌件因为重力偏移导致的成型不良问题，在传感器类小型精密塑件的生产线上，这类设备的应用占比并不低。

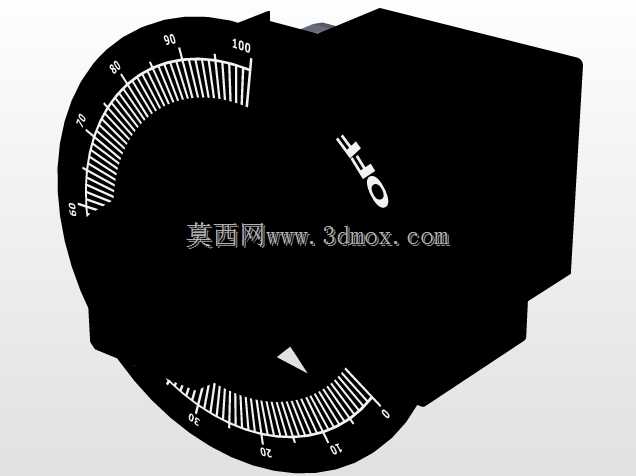

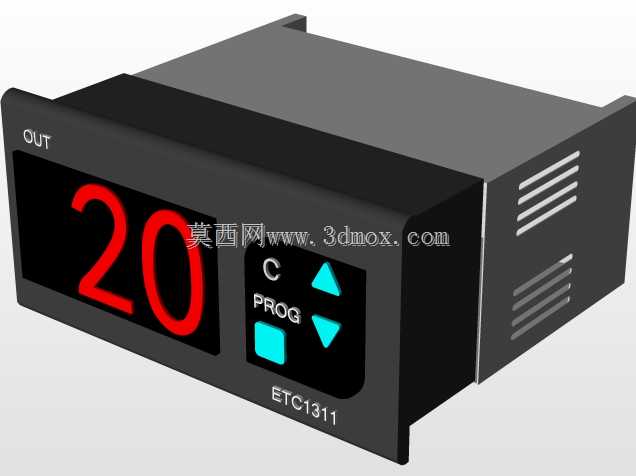

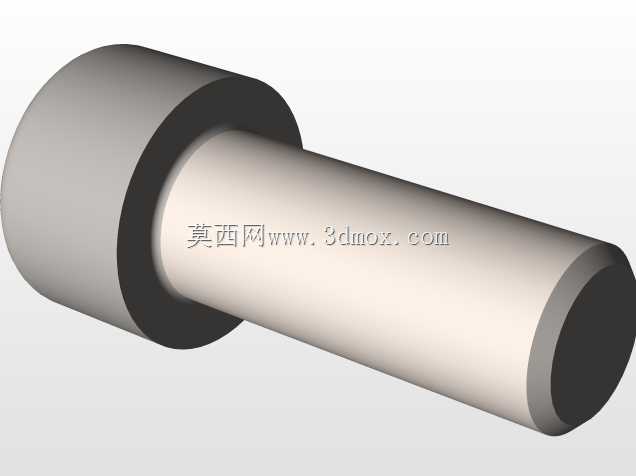

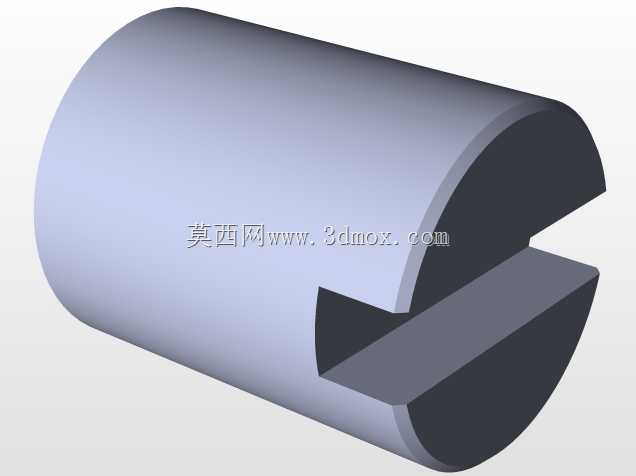

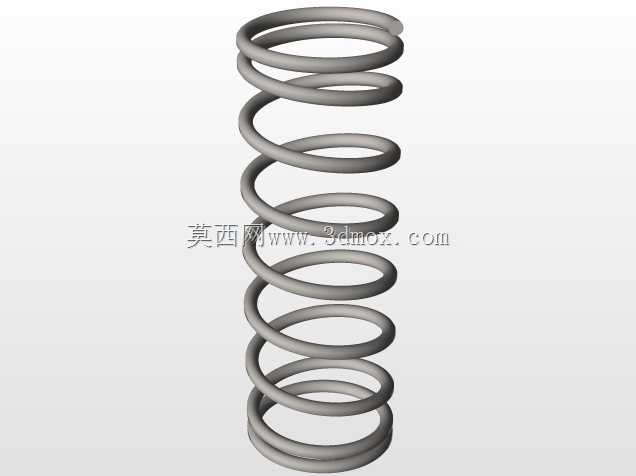

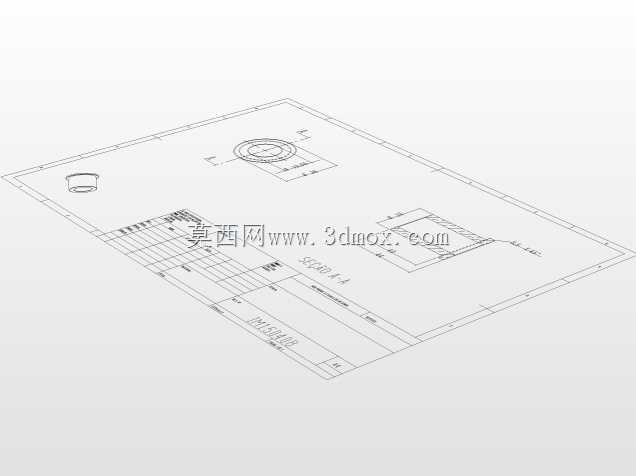

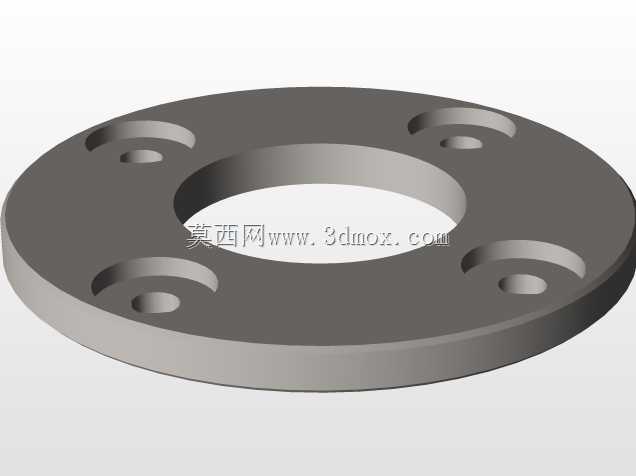

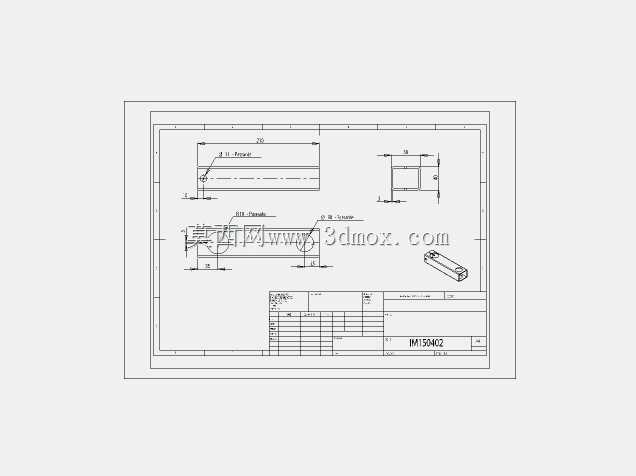

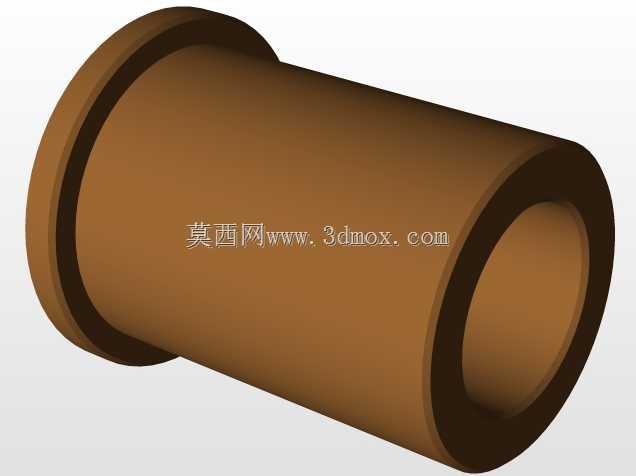

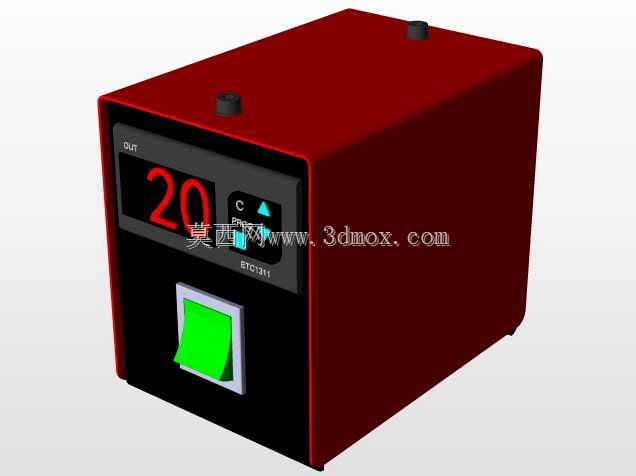

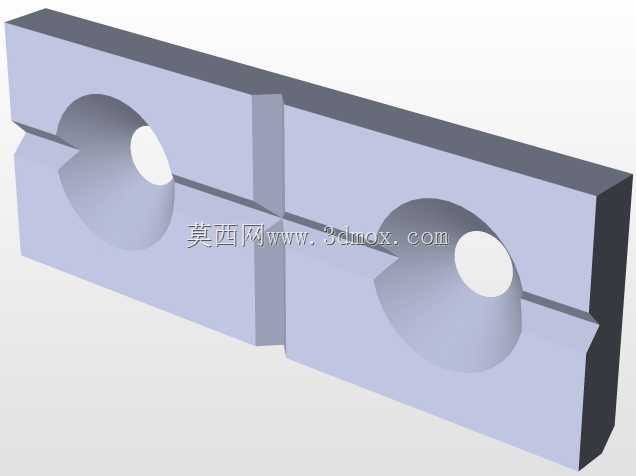

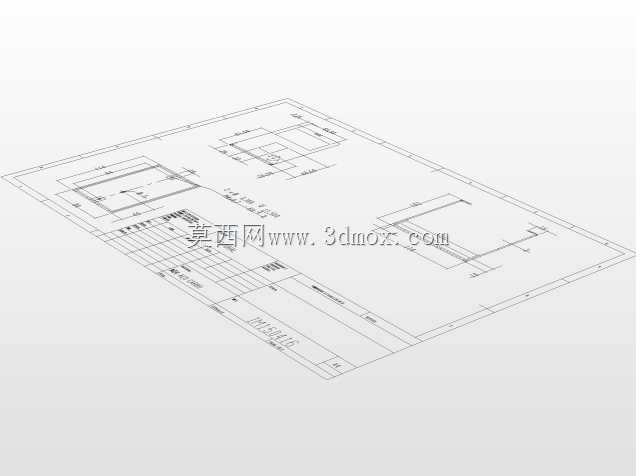

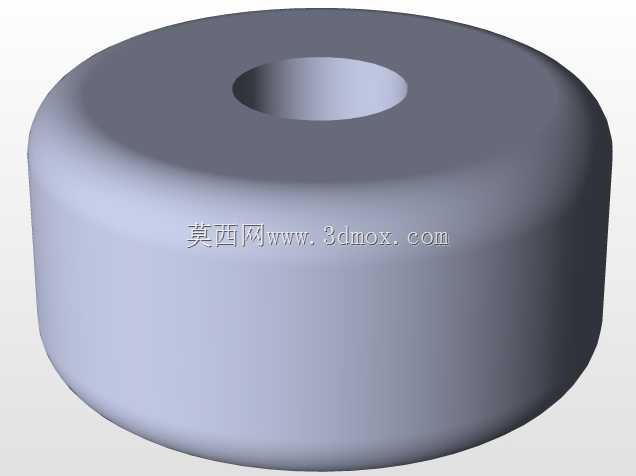

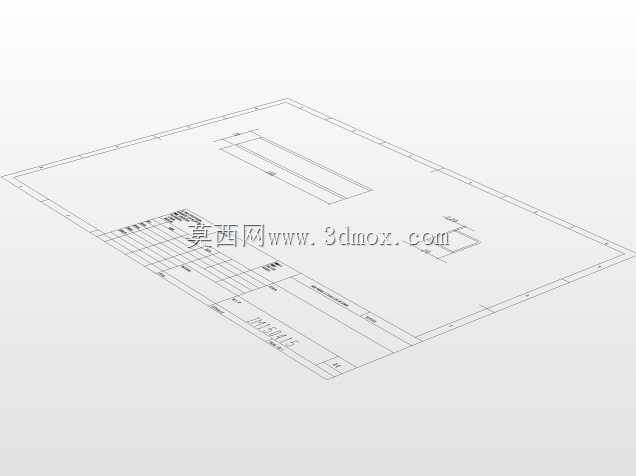

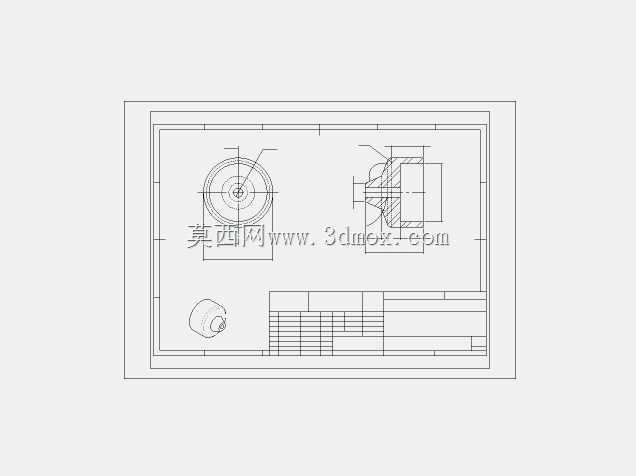

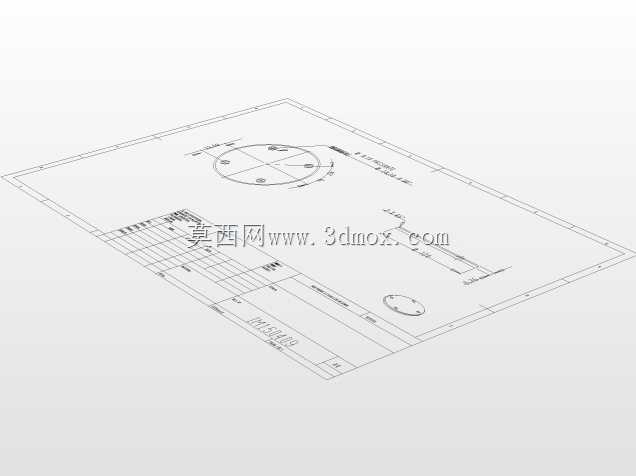

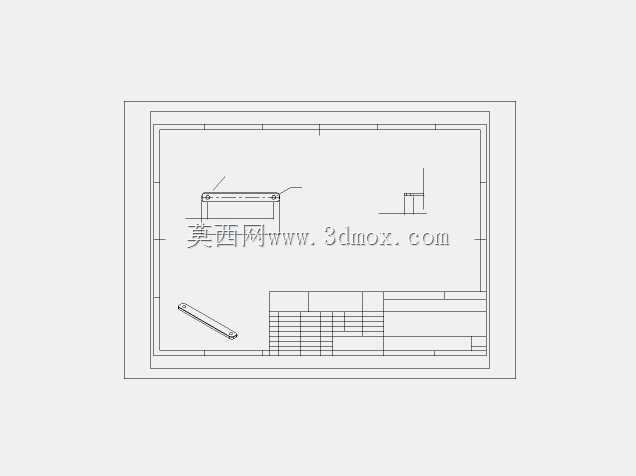

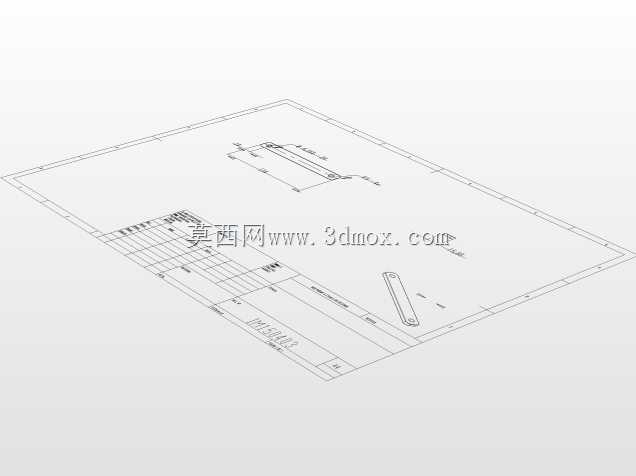

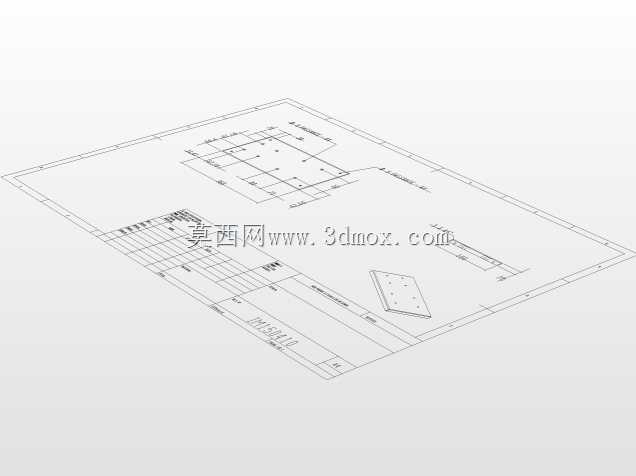

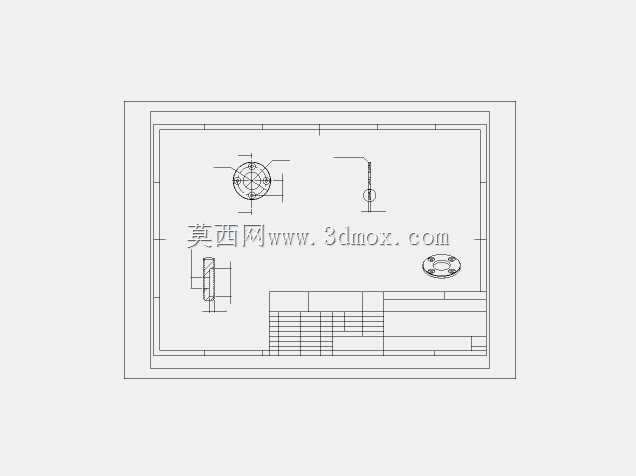

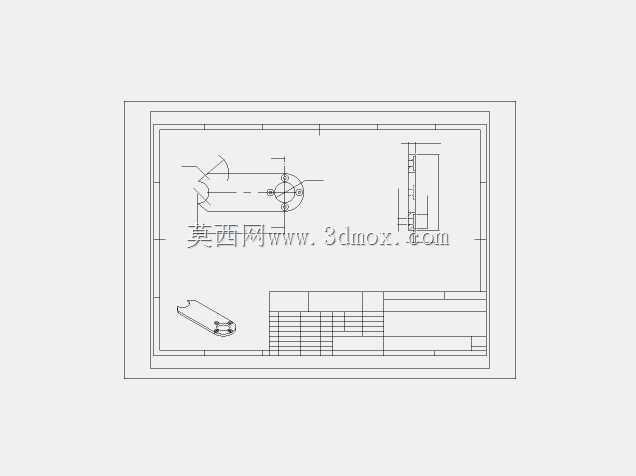

　　从结构组成来看，这套设计覆盖了设备的合模机构、注射单元、机身机架、料斗组件、液压管路排布相关的全部零件结构，合模部分采用的是直压式锁模结构，锁模力的传递路径直接，动模板的滑动导向采用了对称布置的导柱结构，导柱的配合公差选取了H7/f7的间隙配合，既保证动模板开合模的滑动顺畅，也能控制合模时的模板平行度误差，避免成型时出现飞边、塑件壁厚不均的问题。注射单元的料筒组件采用了分段式加热的结构设计，不同区段的加热圈独立控温，适配PP、ABS、PC等不同热塑性塑料的塑化温度需求，喷嘴部分采用了可更换的结构形式，针对不同浇口形式的模具，可以更换延伸式喷嘴、弹簧针阀式喷嘴等不同配件，减少流道凝料的产生。

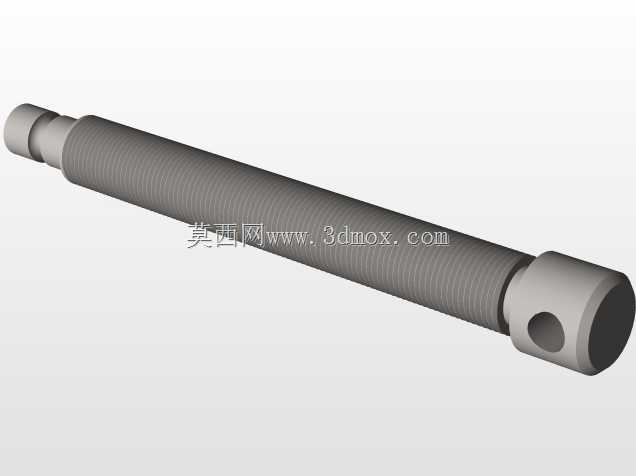

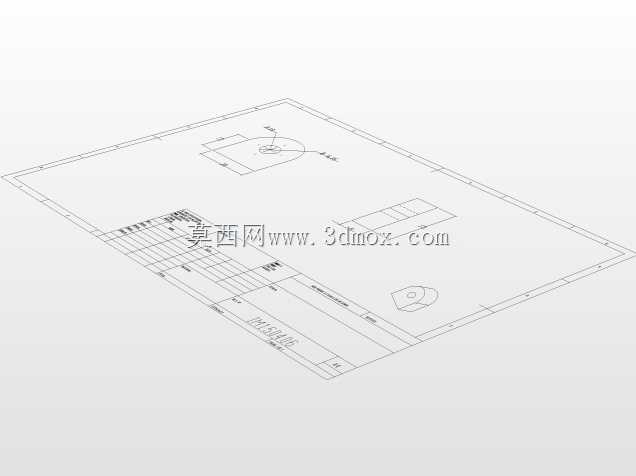

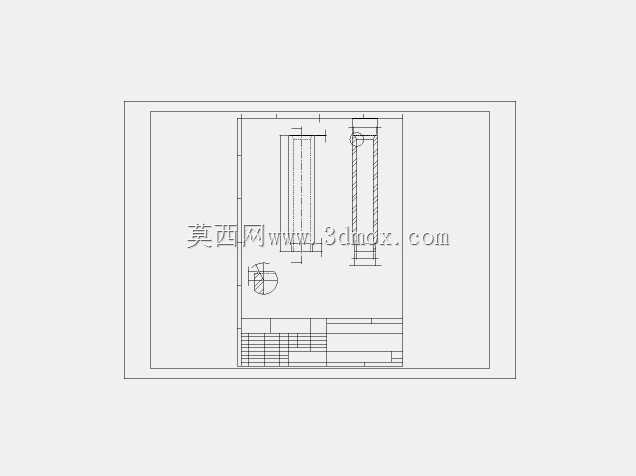

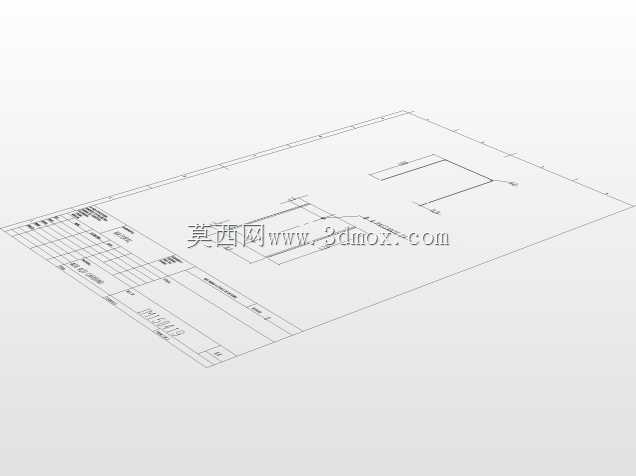

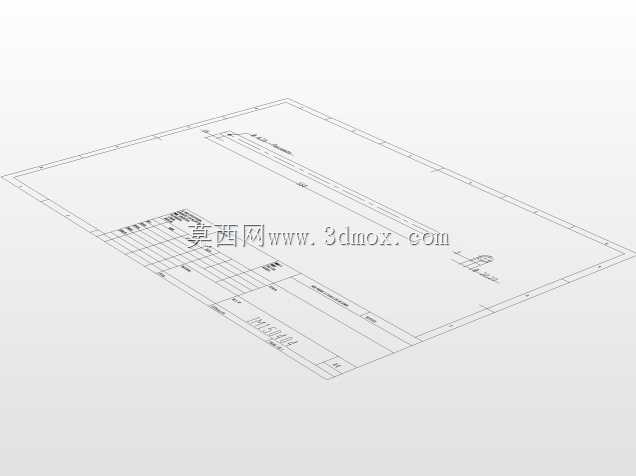

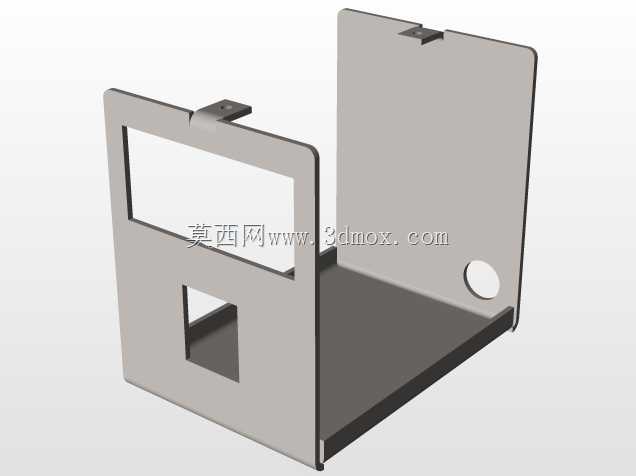

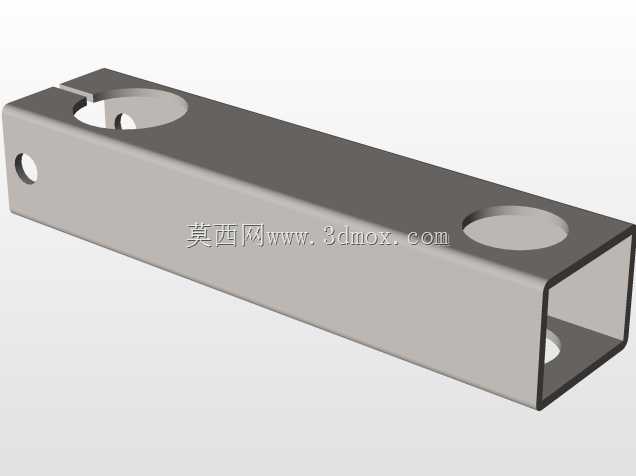

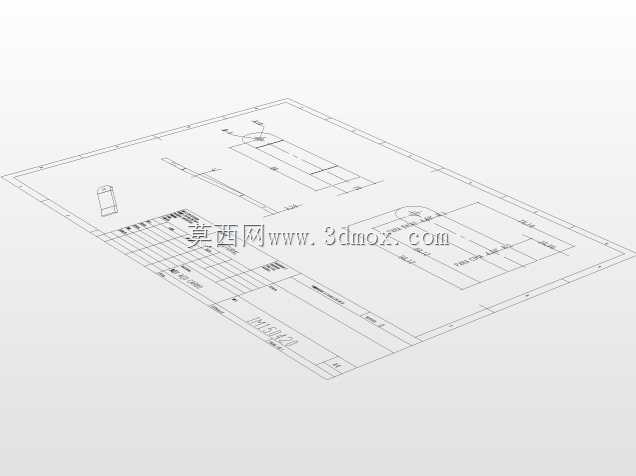

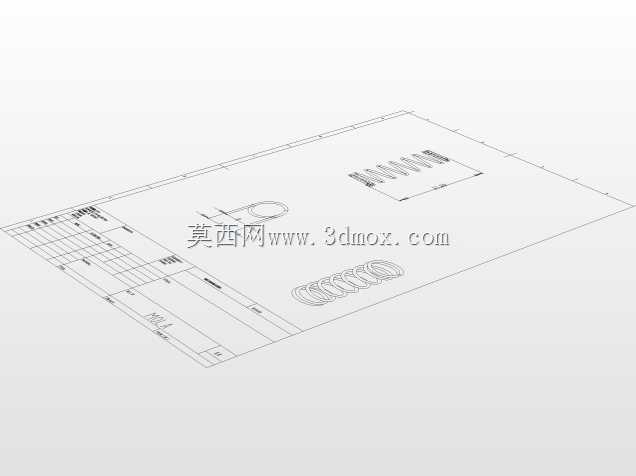

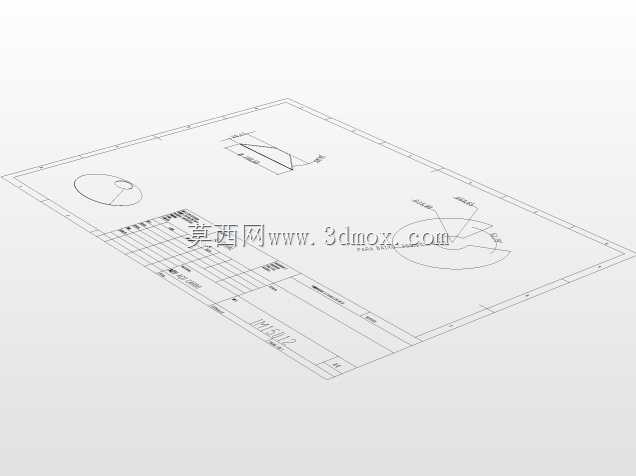

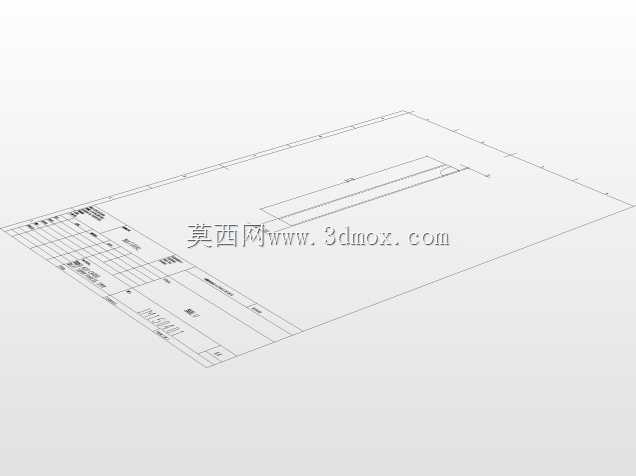

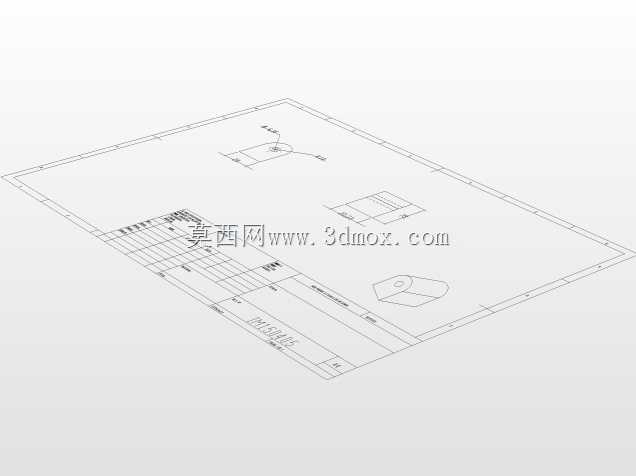

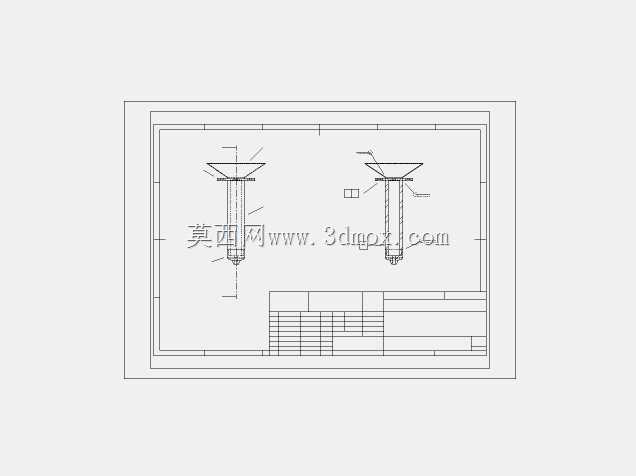

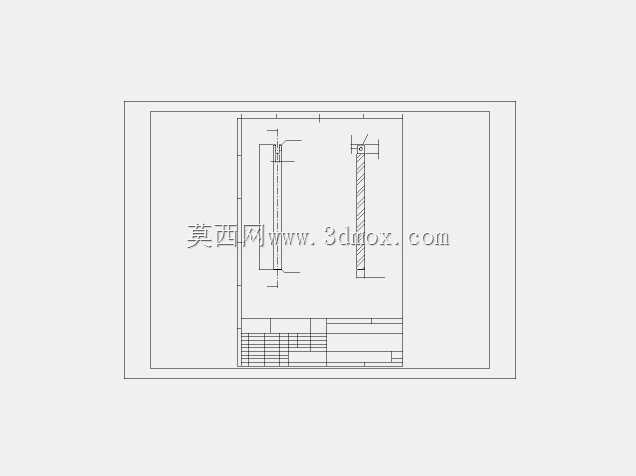

　　设计过程中，首先是围绕设备的额定注射量、锁模力参数来确定核心构件的尺寸边界，锁模机构的拉杆直径经过强度校核，能够承受额定锁模力下的拉伸载荷，同时预留了1.5倍的安全系数，避免长期交变载荷下出现疲劳断裂的问题。机身部分采用了焊接式框架结构，焊接后经过时效处理消除内应力，避免设备长期运行后出现机架变形，影响模板的平行度与运动精度。料斗的设计考虑了原料的下料顺畅性，料斗内壁做了抛光处理，锥角角度设置为55度，针对粉状原料还预留了搅拌装置的安装位，避免原料架桥导致的下料不畅问题。

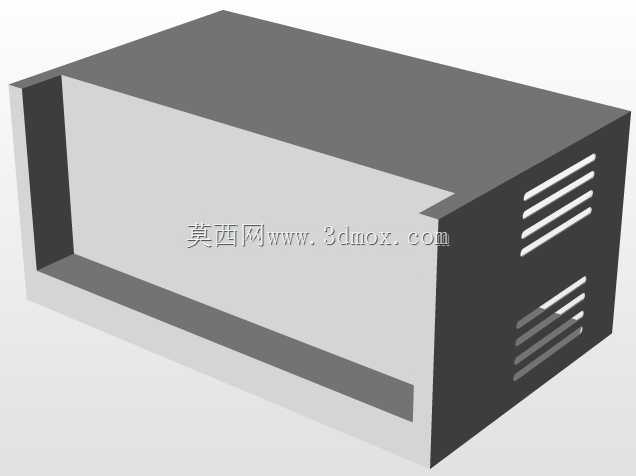

　　安装边界方面，设备的整体占地尺寸适配小型车间的布置需求，机身底部预留了地脚螺栓的安装孔位，孔位间距按照标准工业厂房的地面承重梁排布设计，安装时不需要额外做复杂的地基处理，只需要将地面找平后锁紧地脚螺栓即可。设备的操作侧预留了足够的操作空间，安全门的开合行程经过核算，打开后不会和周边的物料架、辅助设备产生干涉，液压站的布置在机身的侧下方，预留了液压油的加注、滤芯更换的操作空间，日常维护时不需要拆解设备的主体结构就可以完成常规保养作业。

　　在实际生产应用中，这类立式注塑机的单次成型周期可以控制在15-30秒区间，针对小型精密塑件的生产，其成型的塑件尺寸精度可以达到MT3级，能够满足传感器外壳、精密接插件等产品的尺寸公差要求。合模机构的行程设计适配150mm以内模厚的模具安装，模具的安装尺寸采用了标准的模孔排布，符合国内小型注塑模具的安装尺寸规范，不需要额外做转接板就可以直接装夹通用规格的模具。注射单元的塑化螺杆采用了分离型螺杆设计，塑化过程中原料的熔融均匀度更好，成型出的塑件内应力更低，减少后续使用过程中出现应力开裂的风险。

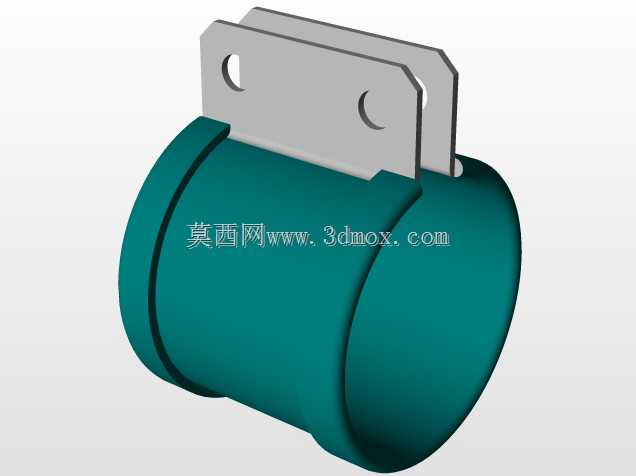

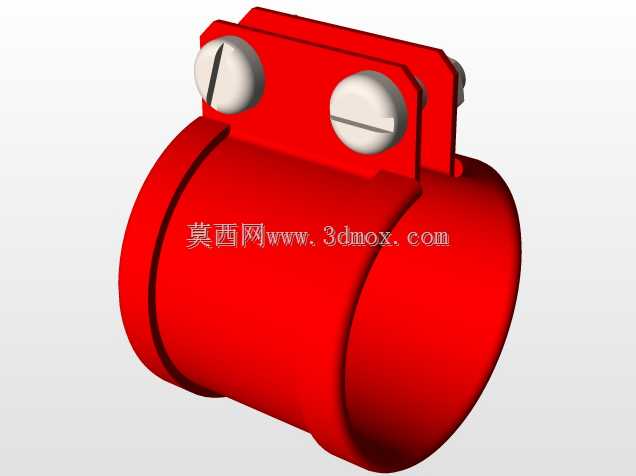

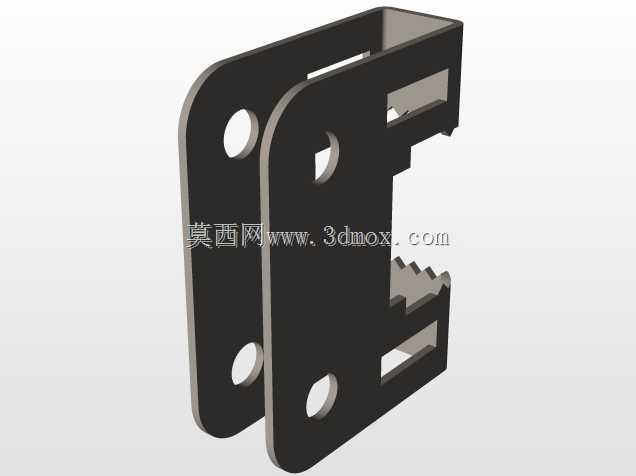

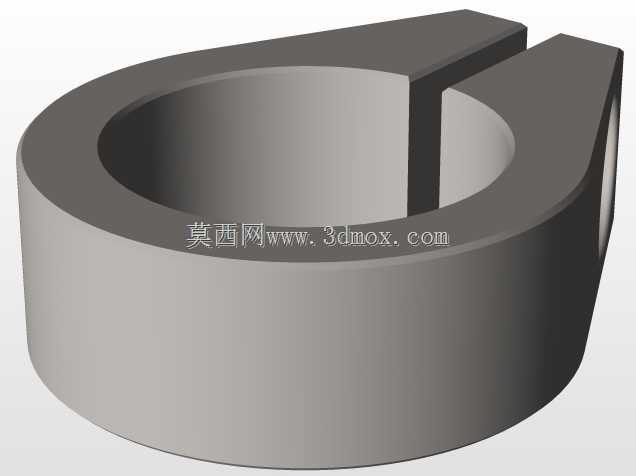

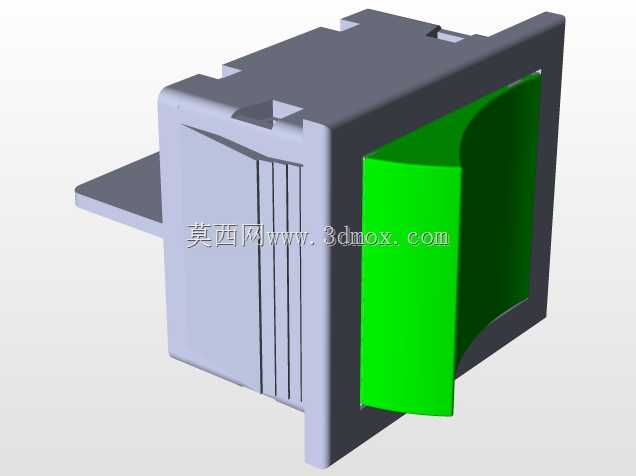

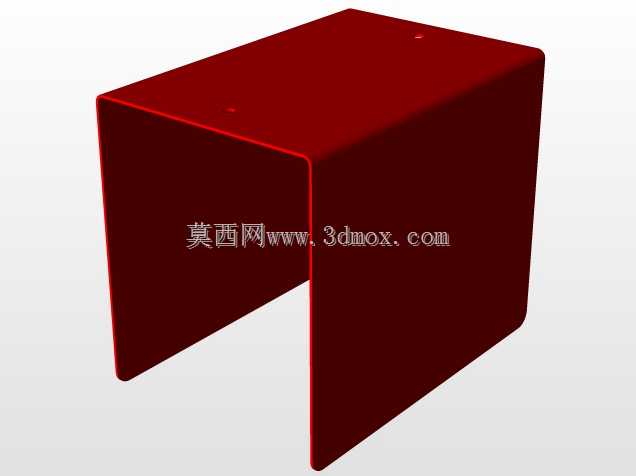

　　这套结构设计在细节上也考虑了生产中的实际痛点，比如动模板的模具安装面做了耐磨处理，长期拆装模具也不会出现表面凹痕影响模具贴合精度；合模区域设置了安全光栅的安装位，配套安全防护装置后可以实现开门即停的安全联锁，避免操作过程中的安全隐患；加热圈的外部设置了隔热防护罩，既可以减少热量损耗降低能耗，也能避免操作人员误触导致的烫伤问题。所有的管路排布都做了固定管夹设计，设备运行过程中管路不会因为振动产生磨损，延长液压管路、电气线路的使用寿命。
