电缆梯架安装用C型悬挂固定夹钳结构

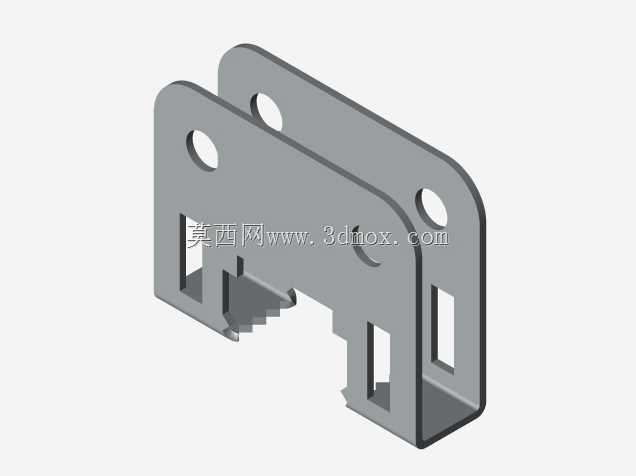

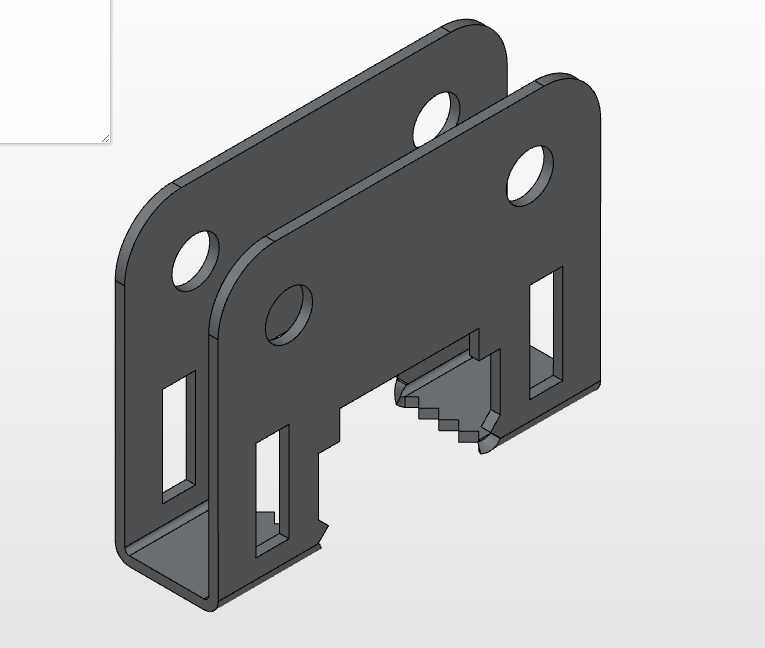

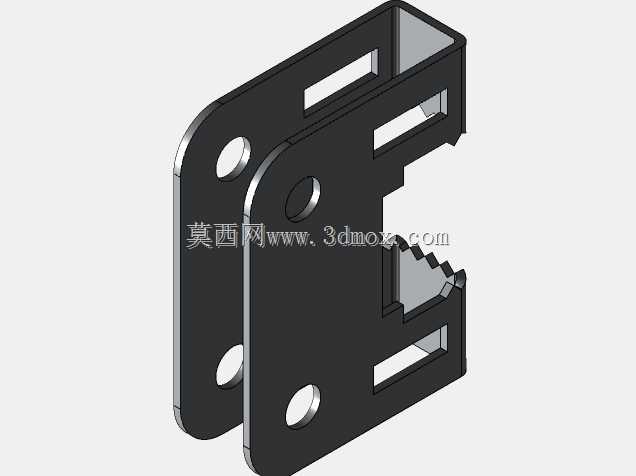

　　在工业电气布线、厂房机电安装、数据中心桥架布设场景中，悬挂类固定连接件的结构合理性直接决定电缆梯架的长期运行稳定性，这款C型夹钳正是针对结构梁侧装、吊装电缆梯架的需求开发的专用连接构件。日常现场安装作业中，施工人员常遇到H型钢、槽钢等结构梁上无法随意打孔焊接的工况，这类夹钳依靠自身的卡接结构配合紧固件，就能实现无焊接、无钻孔的快速固定，大幅降低现场施工对建筑结构的破坏，同时缩短安装周期，尤其适合改扩建厂房、老旧车间电气改造这类不允许动火作业的场景。从结构设计逻辑来看，该夹钳采用双侧板对称布局，两块成型侧板通过弯折形成整体C型卡接腔体，腔体开口侧的锯齿状卡舌是核心受力结构，当夹钳卡入结构梁翼缘后，配合配套螺栓锁紧时，

　　锯齿会嵌入梁体表面的氧化层或防腐涂层，增大接触摩擦力，避免长期受电缆荷载、桥架振动出现滑移松脱。侧板上预留的三个圆形通孔分为两类，靠近圆弧端的两个孔为夹钳自身锁紧装配孔，穿入螺栓后可调节夹钳开口的夹紧行程，适配不同厚度的结构梁翼缘；靠下位置的横向长圆孔为梯架连接孔，长圆结构允许安装时调整梯架的横向位置，抵消现场安装的尺寸累计误差，降低施工对位难度。夹钳下部的两个矩形镂空槽并非减重设计，而是为了避让梯架侧边的连接翻边，让夹钳与梯架的贴合面完全贴合，避免出现点接触导致的应力集中。从安装边界尺寸来看，该夹钳的C型开口深度适配常规10-16mm厚度的型钢翼缘，整体宽度控制在60mm以内，不会占用过多梁侧安装空间，

　　双侧板的间距匹配常用200-400mm宽度电缆梯架的侧边安装尺寸，锁紧后整体突出梁体的高度不超过45mm，不会影响后续其他管线的布设空间。设计过程中针对受力工况做了结构优化，侧板的转角位置全部采用圆弧过渡，避免冲压成型时出现应力开裂，同时在卡舌位置做了局部加厚处理，因为该位置是夹紧力的主要承载点，长期受交变荷载容易出现疲劳变形，加厚处理后可提升夹钳的整体抗疲劳寿命。现场使用时，施工人员无需额外加工配件，只需将夹钳开口对准结构梁翼缘推入，穿入锁紧螺栓预紧后调整梯架的水平位置，确认位置无误后按照扭矩要求锁紧螺栓即可完成单点位固定，相比传统的焊接支架、打孔穿螺栓的固定方式，安装效率可提升60%以上，且后期管线调整、

　　梯架移位时可直接拆卸重复利用，不会在结构梁上留下焊疤或钻孔，符合绿色施工的要求。针对电缆梯架的荷载特性，该夹钳的单点位额定静荷载可达2kN，完全满足常规电力电缆、控制电缆布设时的梯架荷载要求，即使在有轻微振动的厂房车间内，锯齿卡接结构也能保证连接可靠性，不会出现松动移位的问题。在三维建模过程中，所有的开孔位置、弯折半径、卡齿角度都严格按照冲压工艺要求设计，确保模型可直接导入冲压模具设计流程，无需二次调整结构参数，侧板的厚度参数匹配常规2-3mm冷轧钢板的冲压成型能力，适合批量冲压生产，成型后经过镀锌防腐处理，可适应潮湿、多粉尘的工业车间环境，长期使用不会出现锈蚀失效的问题。
