档案盒存放用简易木质托盘结构设计

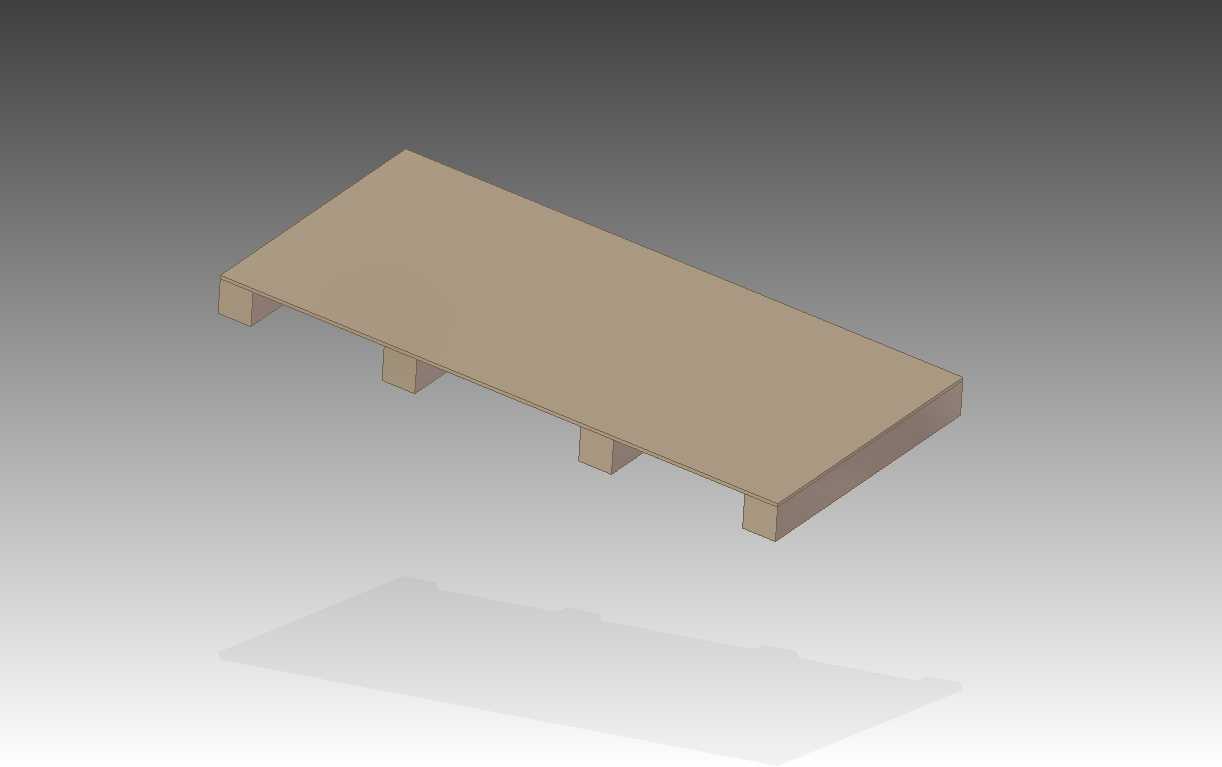

　　在档案存储、办公物料周转这类轻载仓储场景里，常规工业钢制托盘自重偏大、边角锋利，容易刮蹭档案盒纸质外包装，也不适合小批量档案的临时整理、层架摆放需求，这款简易木质托盘就是针对这类细分场景做的轻量化载具设计。从结构逻辑来看，整体采用平置面板加底部垫块的经典川字布局，没有多余的冗余构件，面板选用整幅平整木板拼接，表面做了倒圆角处理，避免尖锐棱边划伤操作人员手部或是刮破档案盒的封装纸皮，面板的平面度控制在每米长度误差不超过1.5mm，保证放置档案盒时不会出现局部倾斜、盒体滑落的问题。底部的三个支撑垫块沿托盘长度方向等距分布，垫块高度统一设置为100mm，这个尺寸刚好适配手动液压托盘车的叉齿进入高度，不管是短距离在档案库房内移位，

　　还是临时堆放到层架上，都能直接用常规仓储工具完成转运，不需要额外适配特殊属具。垫块和面板之间采用沉头木螺钉连接，螺钉头完全沉入木材表面以下，不会突出面板刮蹭放置的物品，连接位置做了预钻孔处理，避免硬木材质在拧入螺钉时出现开裂，保证结构连接强度的同时兼顾表面平整度。从安装边界来看，托盘的整体外廓尺寸控制在1200mm长、800mm宽，这个尺寸刚好匹配常规档案密集架的单层层板宽度，放在层板上不会出现边缘悬空的情况，单块托盘的额定承载设定为150kg，足够码放30个标准A4档案盒的满载重量，满足日常档案存储的载荷需求。设计时特意规避了复杂的榫卯结构，所有构件都可以通过常规的木材切割、钻孔设备加工完成，不需要特殊的木工加工工装，生产门槛低，

　　后期如果出现局部构件损坏，也可以快速替换对应垫块或是面板板材，维护成本极低。托盘的底部垫块之间预留了足够的通风间隙，档案盒长期放置时，底部不会因为和层板完全贴合出现积潮、闷湿的情况，能减少纸质档案受潮发霉的风险，这一点在南方潮湿地区的档案库房场景里实用性很强。和市面上常见的一次性出口木托盘不同，这款托盘的面板厚度设置为20mm，垫块选用硬度适中的松木材质，兼顾自重和结构强度，空托盘重量仅为8kg，单人就可以轻松搬运挪动，不需要多人配合，适合档案整理过程中频繁调整存放位置的使用需求。在细节处理上，托盘的所有外露棱边都做了3mm的圆角打磨，没有毛刺外露，避免日常使用过程中勾扯档案袋的挂绳或是工作人员的衣物，面板表面没有做额外的油漆涂层，

　　避免油漆挥发的有害物质长期接触纸质档案造成纸张老化，仅做了表面打磨光滑处理，保留木材本身的透气特性。实际使用过程中，这款托盘既可以直接放在地面作为临时档案整理的置物平台，也可以多层叠放实现小空间内的档案临时周转，叠放时上层托盘的底部垫块刚好卡入下层托盘的面板边缘，不会出现滑移错位，叠放高度最多可以达到6层，不会出现倾翻风险。针对档案存储场景的特殊需求，设计时还考虑了消防要求，木材本身经过简单的阻燃浸泡处理，遇到明火不会快速引燃，能满足档案库房的消防安全规范，不会像塑料托盘一样燃烧时产生有毒有害烟气，对存储的档案造成二次损害。从建模逻辑来看，整个模型的所有特征都采用参数化建模方式搭建，面板长度、宽度、厚度，垫块的高度、间距都可以根据实际使用的档案盒尺寸、存放架规格做快速调整，不需要重新绘制整体结构，方便设计人员根据不同项目的需求快速修改衍生出不同规格的同系列托盘模型。支撑垫块的位置特意避开了面板的拼接缝位置，保证每个连接点都处在实木板的实体位置，不会因为连接点在拼接缝处导致面板受力后出现拼接处开裂的问题，整体受力路径从面板均匀传递到三个支撑垫块上，再传递到放置面，满载时面板的最大挠度不超过2mm，不会出现明显的下弯变形，保证长期使用的结构稳定性。
