卧式直联离心泵三维结构设计

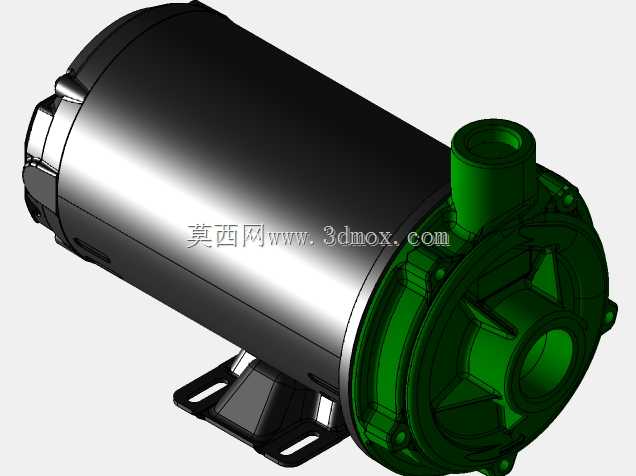

　　这款卧式直联离心泵的三维结构，是面向民用给排水、小型工业循环水输送场景做的结构还原，建模过程中完全参照实际量产泵的装配逻辑做了层级拆分，没有做简化失真处理。从实际应用场景来看，这类3马力规格的直联离心泵，常被用在小型暖通系统的冷热水循环、楼宇低层供水增压、小型加工设备的冷却循环水输送，还有农用小范围的灌溉输水作业，因为直联结构没有皮带传动或者联轴器外置的结构，整体占地更小，安装时不需要额外找正传动部件，对安装空间局促的现场适配性更好。

　　从结构设计思路来看，这款泵采用电机与泵体直连的布局，电机端的输出轴直接穿入泵腔连接叶轮，省去了中间传动的连接部件，一方面减少了传动环节的功率损耗，另一方面也降低了后续运维中传动件磨损更换的成本。泵体过流部分采用端进顶出的流道设计，进水口沿泵轴轴向布置，出水口沿泵壳切线方向垂直向上，这种流道布局符合离心泵的流体动力学特性，能减少流体在泵腔内的紊流损失，提升水力效率。建模时特意还原了泵壳内部的叶轮腔型线，叶轮采用闭式叶片结构，叶片的曲面弧度完全匹配3马力转速下的流体推送需求，不会出现建模时随意简化叶片曲面导致的结构失真问题。

　　在安装边界的处理上，这款泵的支撑脚集成在电机壳体的下部，两个安装脚带有长条形的安装腰孔，安装时可以根据现场预埋螺栓的位置做小范围的位置调整，不需要精准打孔对位，降低现场安装的施工难度。安装脚的高度经过匹配计算，能保证泵体安装完成后，泵轴处于水平状态，进水口和出水口的法兰面不会出现倾斜偏载，避免管路连接时出现密封面受力不均漏水的问题。整体外形的径向尺寸以电机壳体的外径为最大边界，泵头部分的外径略小于电机外径，在做设备布局时，可以直接参照电机外径预留安装检修空间，不需要额外给泵头预留更多的侧向操作空间。

　　从功能特性的细节来看，泵体与电机的连接部位做了密封腔的结构还原，机械密封的安装位完全按照标准件的尺寸做了限位设计，装配时可以直接选用标准规格的机械密封件，不需要额外做定制加工。泵壳的出水口和进水口都做了标准管螺纹的接口结构，对接现场管路时可以直接匹配同规格的水暖管件，不需要额外做转接头适配。电机尾部的散热筋结构也做了完整还原，散热筋的排布方向顺着电机运行时的风叶气流方向，能保证电机运行时的热量顺着筋片快速散出，避免长时间运行出现过热问题。建模时还考虑了日常检修的拆装逻辑，泵壳与电机端盖的连接螺栓位置都预留了足够的扳手操作空间，日常更换机械密封或者清理叶轮杂物时，不需要将整泵从安装位拆下，只需要拆开泵壳端盖即可完成操作，能大幅缩短现场检修的停机时间。

　　在做三维建模的过程中，所有配合面的公差都按照实际机加工的配合要求做了预留，比如轴与叶轮的配合面、轴与机械密封的配合面、泵壳止口的配合面，都没有出现建模时常见的面与面完全零间隙干涉的问题，导出工程图后可以直接用于后续的机加工生产参考。整体结构没有冗余的设计部件，所有外部凸起结构都有对应的实际功能，没有为了外观好看添加无意义的装饰结构，完全符合工业泵类产品的实用化设计逻辑。
