流体机械用离心式闭式叶轮结构设计

项目分类:通用机械零部件 发布时间:2022-03-03 ID:568810
  • 流体机械用离心式闭式叶轮结构设计
  • 流体机械用离心式闭式叶轮结构设计
  • 流体机械用离心式闭式叶轮结构设计
  • 流体机械用离心式闭式叶轮结构设计

  该叶轮属于流体输送设备的核心过流做功部件,日常应用场景覆盖低压送风系统、小型流体增压装置、实验类流体动力测试台架,在民用通风、小型设备散热、低扬程流体循环回路中都能见到同类结构的身影。作为直接接触工作介质、完成能量转换的核心零件,其结构设计的合理性直接决定整套流体设备的运行效率、噪声水平与运行稳定性。

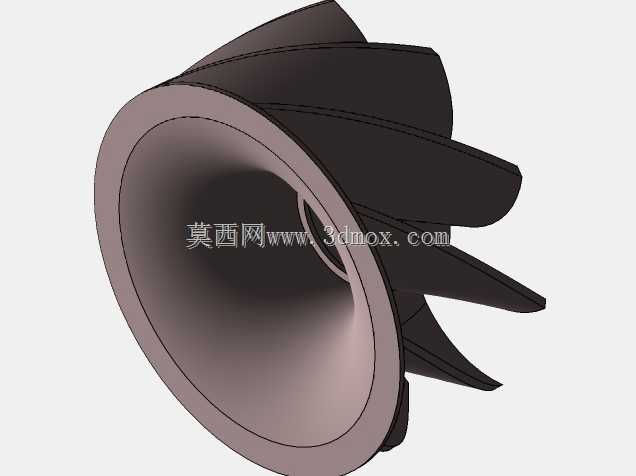

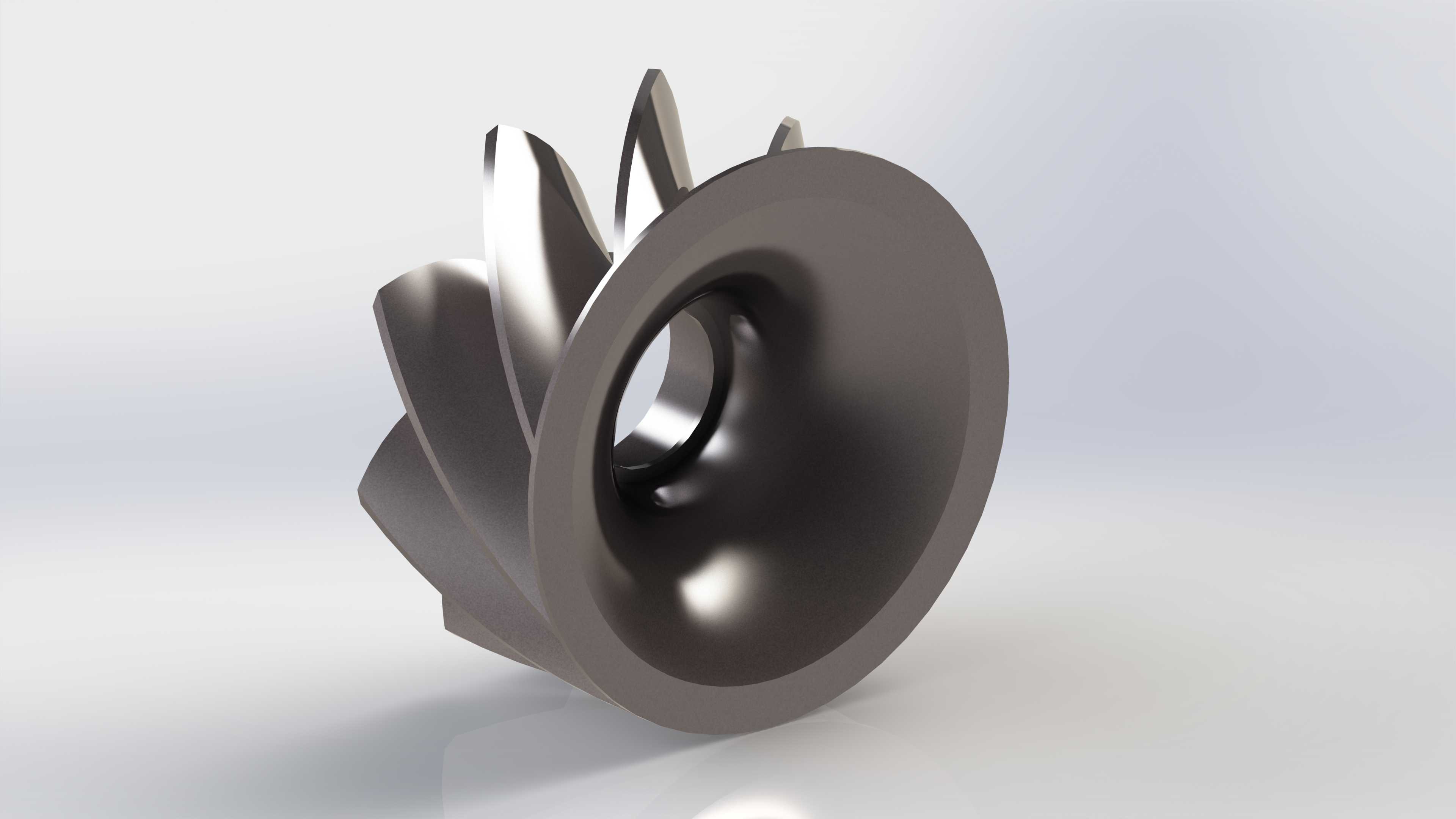

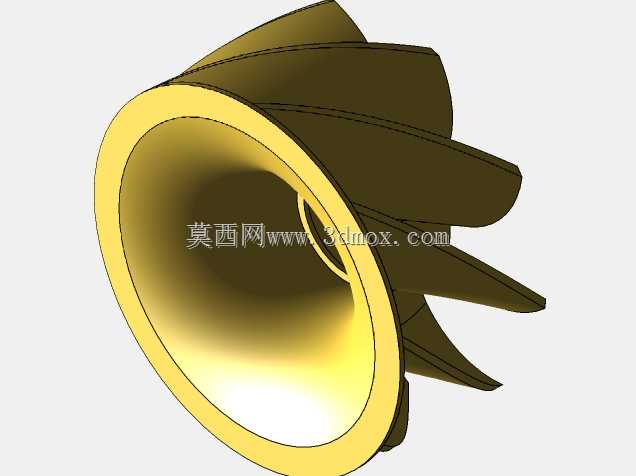

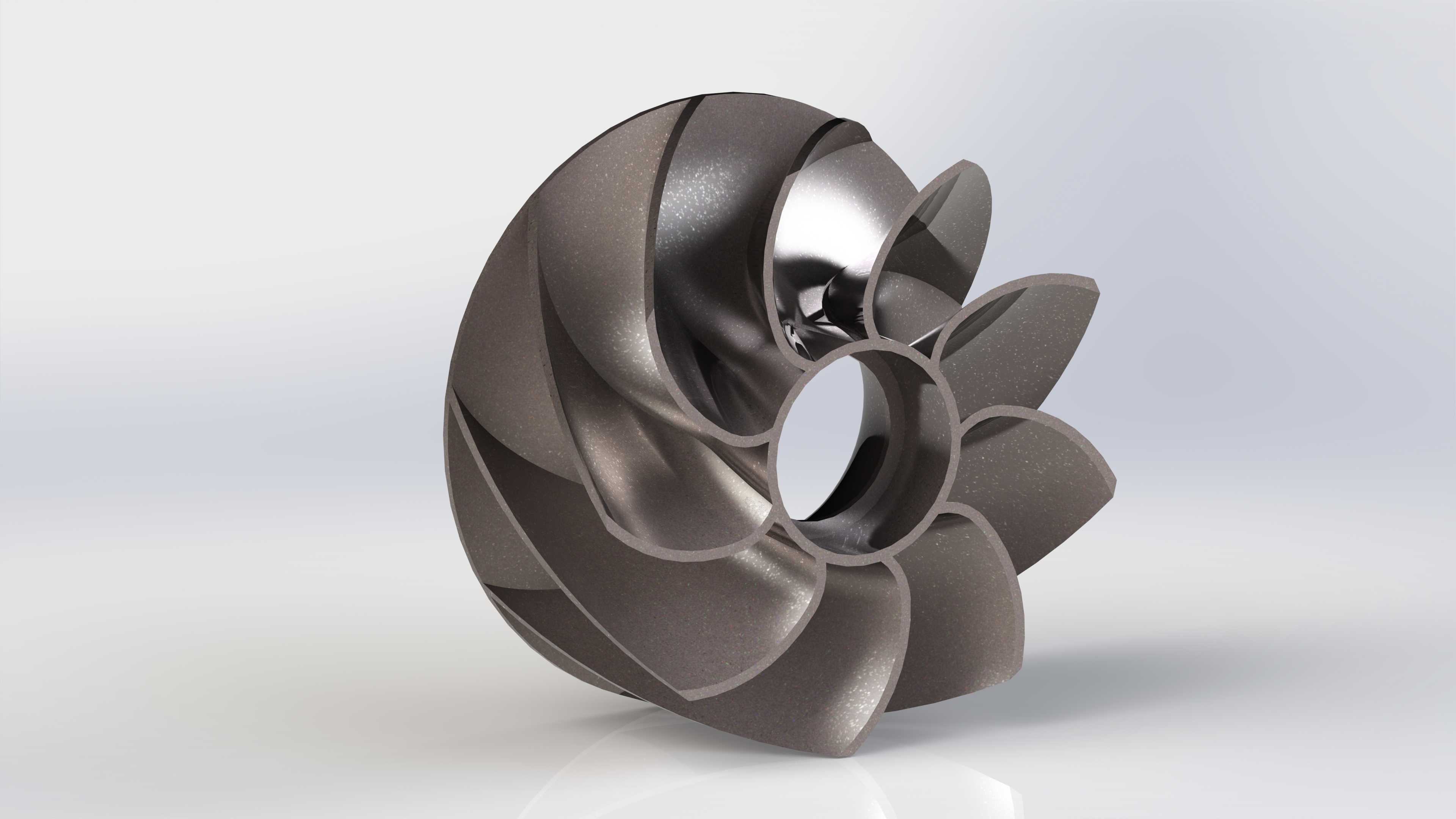

  从功能特性来看,这类闭式叶轮依靠叶片对介质的作用力,将转轴输入的机械能转化为介质的压力能与动能,相较于开式叶轮结构,其两侧的轮盖与轮盘结构可以有效减少介质在叶片端部的泄漏损失,在相同转速与直径参数下,能获得更高的输出压力与工作效率。叶片采用大曲率空间扭曲构型,并非简单的平面直板结构,设计过程中需要结合介质的流入角度调整叶片进口段的安放角,尽可能减少介质进入叶道时的冲击损失,避免叶道内出现大面积的流动分离与涡流区,这也是降低设备运行气动噪声的核心控制点。

  设计阶段首先需要明确设备的额定工况参数,包括设计流量、目标压升、工作转速,以此为基础计算叶轮的进口直径、出口宽度、叶片出口安放角等核心参数。进口段的流道设计采用渐缩构型,引导介质平滑进入叶道,避免流道截面突变带来的局部阻力损失;叶片的型线采用空间曲面拟合,从进口到出口的曲率变化保持连续顺滑,保证介质在叶道内的流动方向逐步偏转,将动能平稳转化为压力能,减少流动过程中的能量耗散。轮盘中心的安装孔采用标准回转面构型,可与对应规格的电机轴或传动轴直接配合,孔周的环形凸台结构用于提升安装部位的结构强度,避免高速旋转时孔位出现应力集中导致的变形或开裂。

  安装边界方面,叶轮的轴向总宽度需要匹配对应蜗壳或导叶的内腔轴向尺寸,保证叶轮与壳体之间的间隙控制在合理范围,间隙过大会导致介质回流损失升高,间隙过小则容易出现运转过程中的刮蹭故障。叶轮的最大外圆直径需要与蜗壳的流道起始直径匹配,保证叶轮甩出的介质能平顺进入蜗壳流道,避免出现流动撞击。中心安装孔的直径、键槽尺寸(若采用键连接)需要与传动轴的配合尺寸完全一致,保证传动过程中无松动、无偏心,高速旋转时的动平衡精度需要满足对应转速等级的要求,避免运转时出现异常振动。

  实际选型应用中,这类叶轮的材质选择需要结合工作介质的特性确定,常规空气介质工况下可采用工程塑料或铝合金材质实现轻量化,降低转轴的负载;若输送带有一定腐蚀性的介质,则需要选用不锈钢或做过表面防腐处理的材质。在装配环节,需要保证叶轮的端面跳动与径向跳动控制在公差范围内,锁紧装置需要可靠固定叶轮的轴向位置,避免运转过程中叶轮轴向窜动影响设备运行安全。日常运维中,需要定期检查叶片表面的积灰或附着物,避免因附着物分布不均导致叶轮动平衡失效,引发设备振动超标、轴承损坏等故障。
