带手动扳把法兰连接弹簧式泄压阀结构

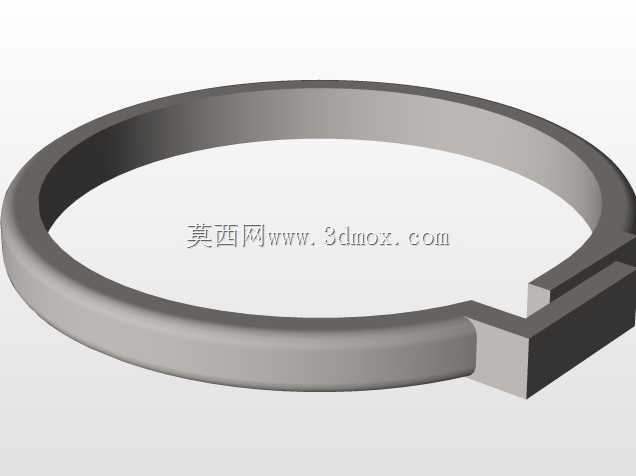

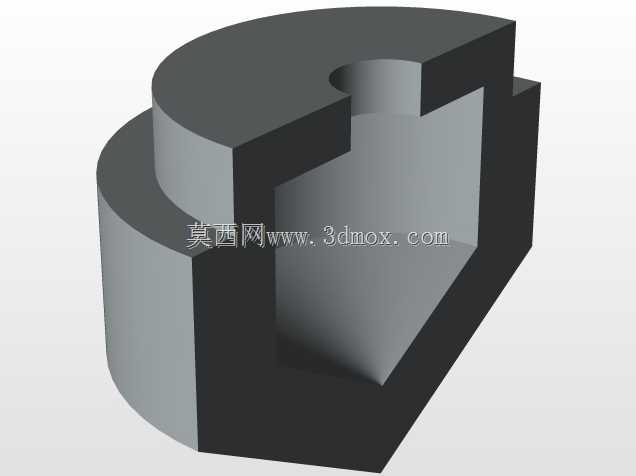

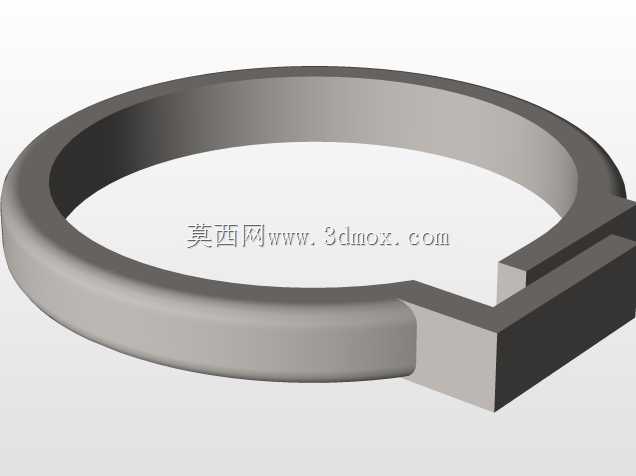

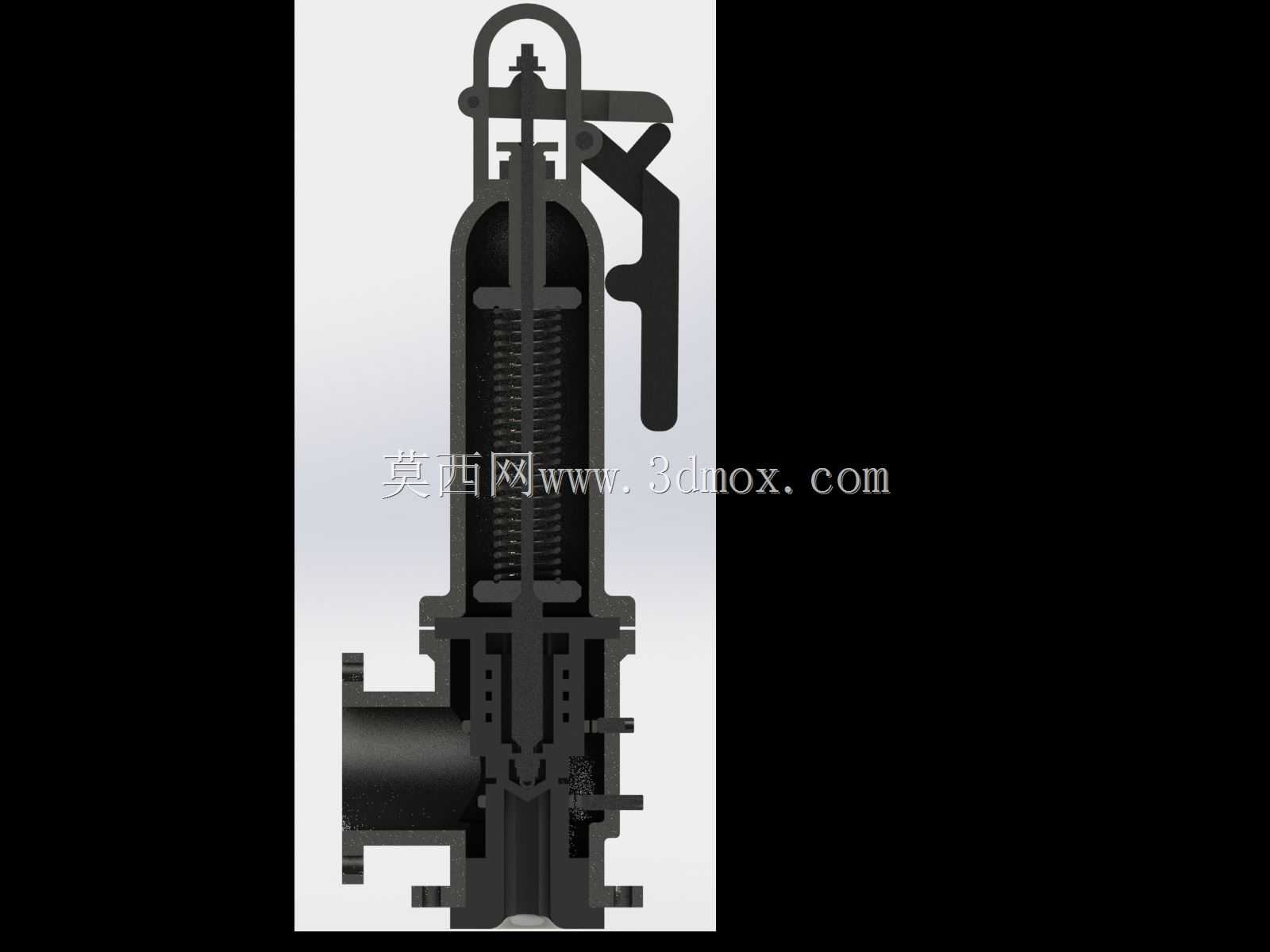

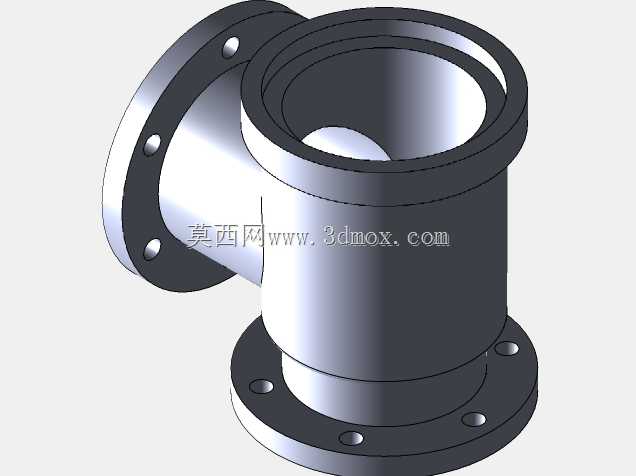

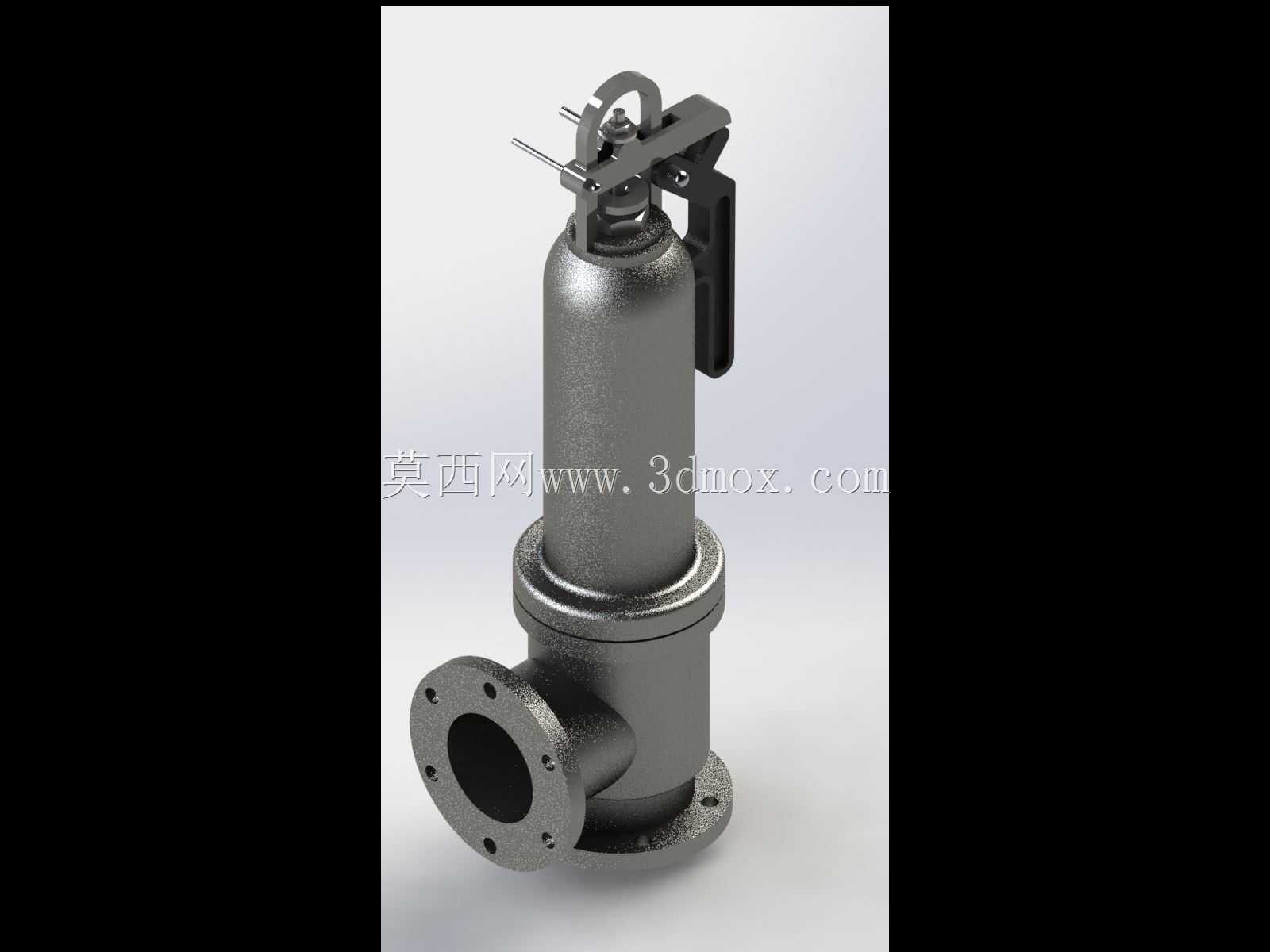

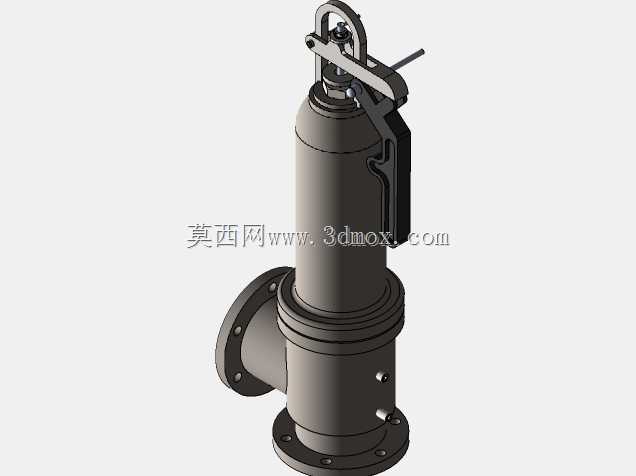

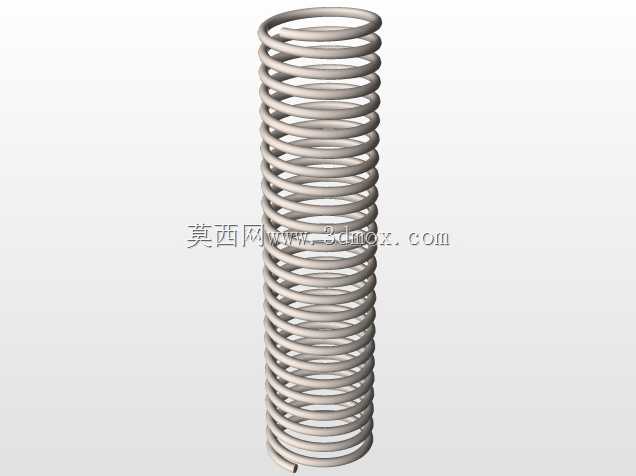

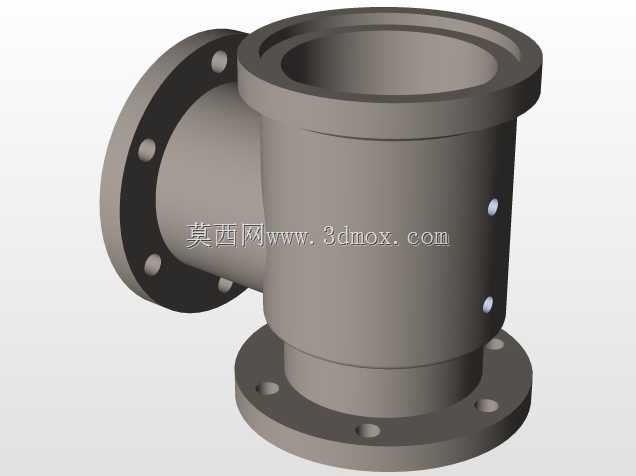

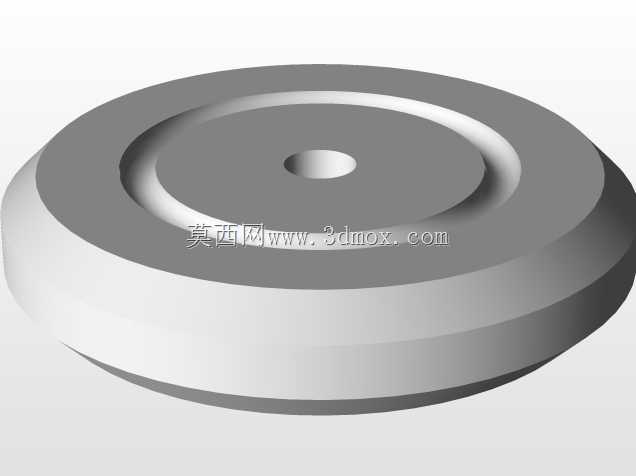

这款泄压阀主要应用于承压蒸汽管路、工业给排水系统、压缩空气管网以及小型压力容器的超压防护场景，是承压系统中不可或缺的安全防护部件，当管路或容器内部的介质压力超过设定的安全阈值时，阀门会自动开启泄放多余压力，待压力回落至安全区间后自动回座密封，避免系统因超压出现管路爆裂、容器变形甚至安全事故，同时也能减少介质的无意义外泄损耗。从功能特性来看，这款泄压阀采用弹簧加载式的密封结构，顶部设置的手动扳把可支持操作人员在设备巡检、定期校验时手动开启阀门，验证阀瓣动作灵活性，也可在应急工况下手动强制泄压，提升设备运维的可控性；侧出式的法兰接口与底部垂直法兰的结构设计，适配主流工业管路的走向布局，进出口法兰的密封面采用突面结构，能匹配常用的非金属密封垫片，保证连接位置的密封可靠性，避免正常工况下出现介质渗漏问题。在设计思路上，这款模型还原了泄压阀的核心传动与密封结构：阀瓣与阀座的密封面采用锥面配合设计，相比平面密封具备更好的对中性能，在低压工况下也能保证足够的密封比压；中部的导向套结构对阀杆的上下动作做了径向限位，避免阀瓣开启泄放时出现偏摆卡涩，保证压力泄放过程的稳定性；顶部的弹簧压力调节结构被护罩完全包覆，既避免日常运行中调节螺母受外力碰撞出现压力设定值偏移，也能防止外部灰尘、水汽进入弹簧腔造成部件锈蚀，延长阀门的使用寿命。从安装边界来看，这款阀门采用角式法兰连接结构，底部进口法兰与侧部出口法兰的轴线呈90度垂直布置，安装时需保证阀杆处于垂直向上的姿态，预留出顶部手动扳把的操作空间以及弹簧腔的检修拆卸空间，进出口法兰的螺栓孔位采用等圆周均布设计，适配对应压力等级的标准法兰配对安装，阀体中部的定位凸台可作为安装时的对中基准，降低现场安装的对位难度；整体外形结构紧凑，没有外凸的易磕碰部件，既可以安装在室内工业管路系统中，也可适配室外露天的承压设备配套使用，阀体外表面的平整结构也方便后续做防腐涂层处理，适配不同腐蚀等级的应用环境。
