带法兰安装座的花键轴动力传输构件

　　在自动化产线的工位动力传递、小型机电设备的扭矩输出端、检测仪器的进给传动链路里，这类带法兰安装基座的花键式传输构件是很常见的动力衔接单元，它不需要复杂的张紧或调整结构，依靠自身的安装法兰直接固定在设备的立板或安装壁面上，一端对接动力输出端的内孔接口，另一端通过外花键结构把扭矩传递给下游的执行组件，比如检测工位的探针进给模组、小型包装设备的辊筒驱动端、仪器仪表内部的调节机构传动链路，都能看到这类结构的应用。

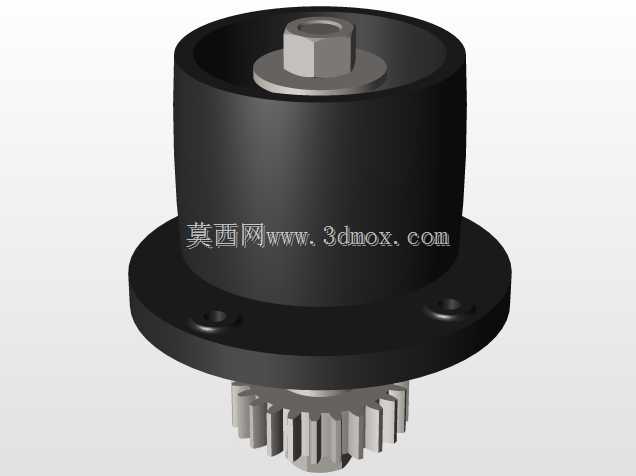

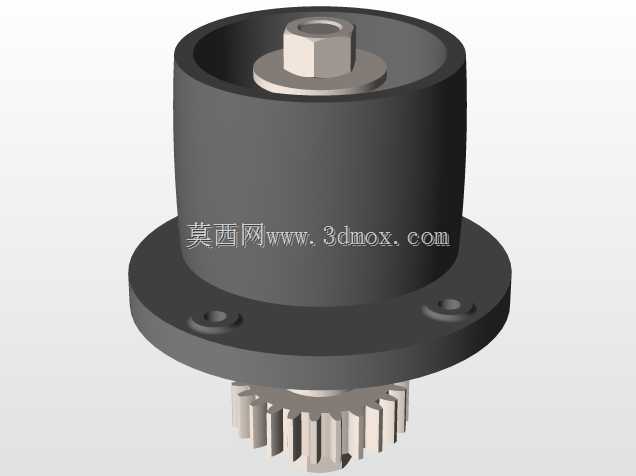

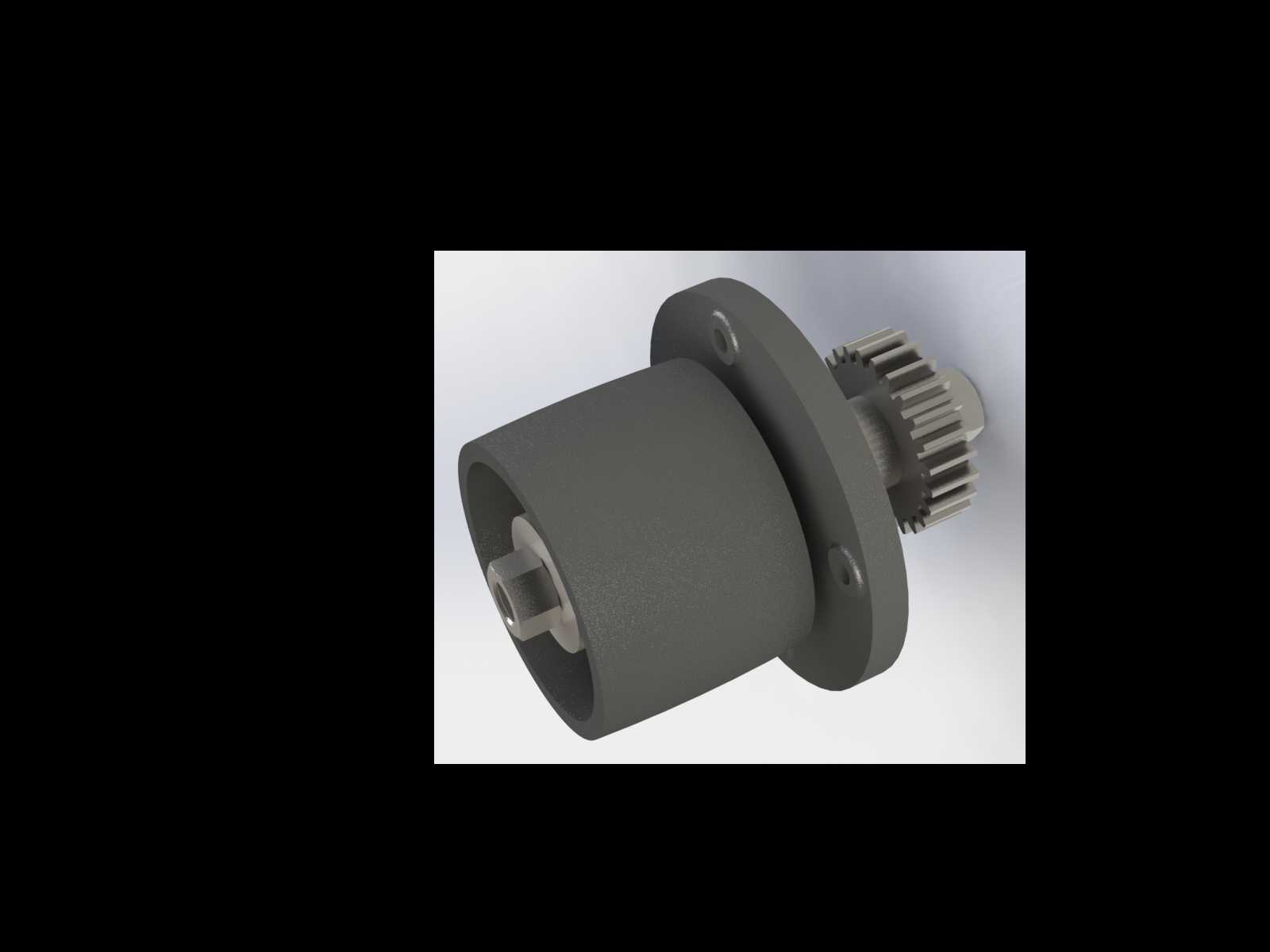

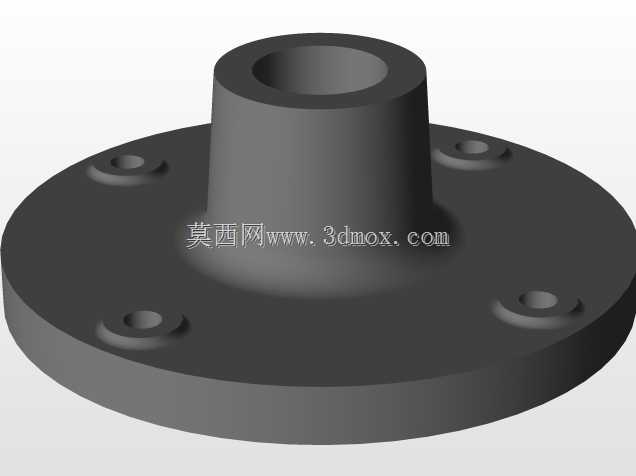

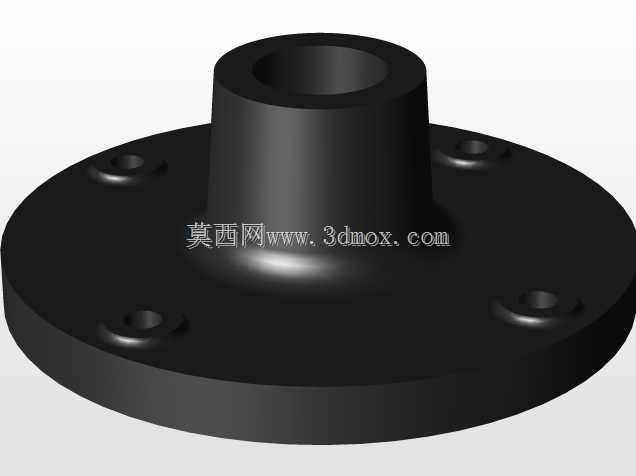

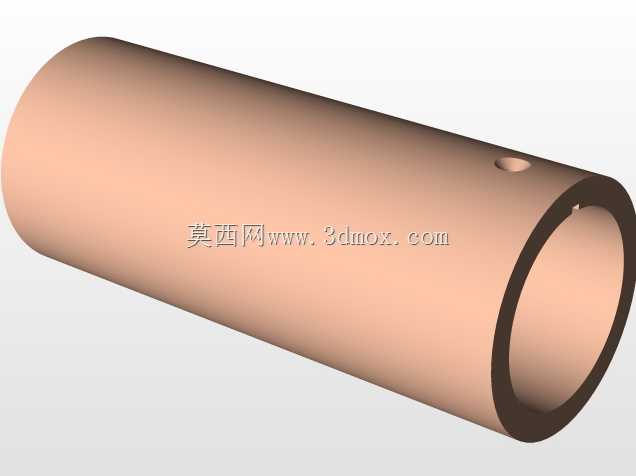

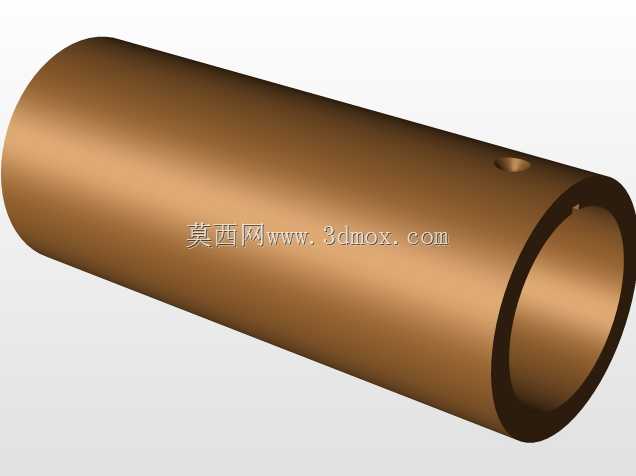

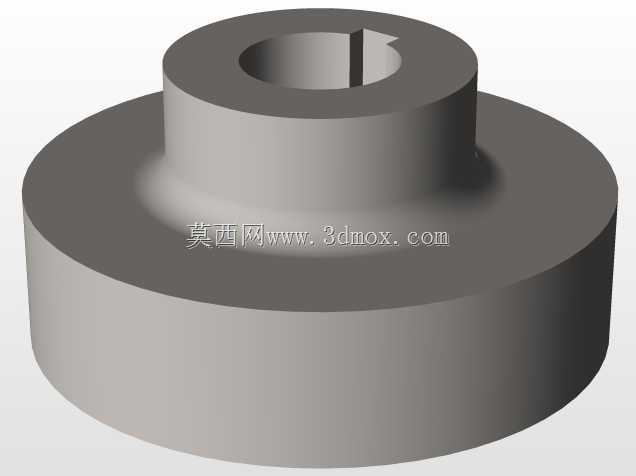

　　从结构设计逻辑来看，这个构件把安装基座和传动输出部分做了一体化整合，中间的筒状主体是核心的承载结构，内部做了适配动力输入端的内孔型面，从模型呈现的结构来看，内孔带非圆的卡接特征，不需要额外的键连接就能和动力输出轴形成周向固定，避免传动过程中出现打滑丢转的问题；一端延伸出的法兰盘上预留了多个安装孔，孔位沿法兰圆周均布，安装时可以直接穿入螺栓固定在设备的安装基准面上，法兰和筒身衔接的位置做了圆角过渡，避免应力集中导致的安装座断裂问题，尤其是在频繁正反转的传动场景下，这个过渡结构能有效分散交变扭矩带来的应力集中点。

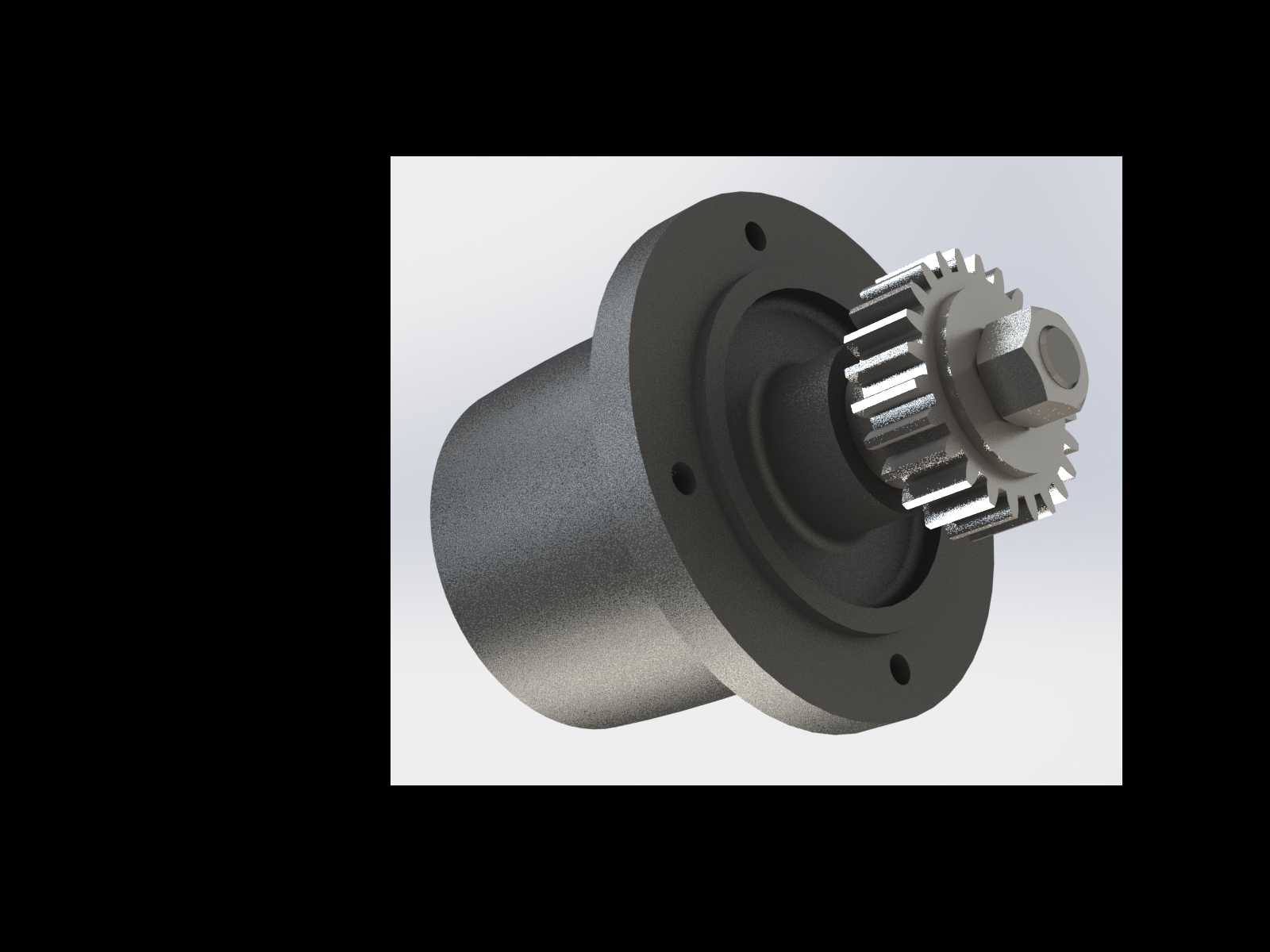

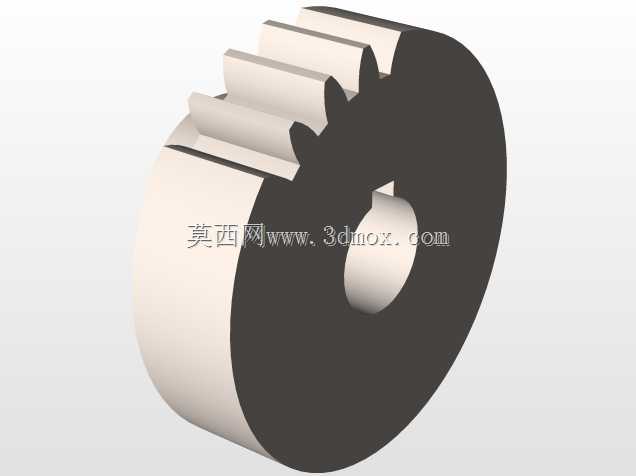

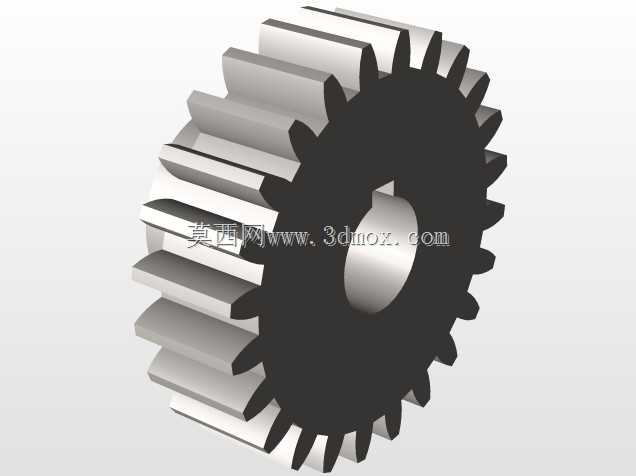

　　另一端的外花键结构采用了渐开线齿形设计，这种齿形的花键承载能力比矩形花键更强，齿根的应力集中更小，适合中等扭矩的动力传递场景，花键的齿部长度经过匹配设计，既能够保证和下游传动套的啮合长度足够传递额定扭矩，又不会因为齿部过长导致装配时出现干涉，花键和筒身衔接的位置同样做了退刀结构，方便加工时的刀具退刀，也能避免装配时花键端面和配合件出现硬接触。

　　从安装边界的尺寸逻辑来看，这类构件的法兰外径通常比筒身外径大出30%左右，保证安装时螺栓的布置空间足够，安装孔的中心圆直径要和设备安装板上的预留孔位匹配，筒身的轴向长度需要根据设备内部的安装间距确定，既要保证内孔能够完全套入动力输出轴的配合段，又要让外花键端能够完全伸入下游传动件的啮合孔内，不会出现轴端顶死或者啮合长度不足的问题。花键的模数和齿数需要和下游配合的内花键完全匹配，齿侧的配合间隙控制在合理范围内，间隙过大会导致传动时出现回程误差，影响仪器类设备的调节精度，间隙过小则会导致装配困难，甚至在热胀冷缩时出现卡滞。

　　在实际选型应用时，需要先确认传动链路的额定扭矩，确保这个构件的花键承载能力、筒身的抗扭强度能够满足工况要求，尤其是在有冲击载荷的场景下，比如工位频繁启停的传动链路，需要适当提升构件的材料强度，通常这类构件会采用中碳钢加工后做调质处理，花键齿面做高频淬火提升耐磨性，法兰安装面需要和内孔、花键的轴线保证足够的垂直度，否则安装后会出现传动偏心，导致运转时出现振动、噪音，甚至加速花键齿面的磨损。

　　这个结构的设计优势在于集成度高，不需要额外的安装支架或轴承座来支撑传动件，自身的法兰结构直接完成固定，筒身部分可以直接作为传动的支撑基体，减少了装配时的零件数量，也降低了装配累积误差，对于内部空间紧凑的仪器仪表、小型自动化设备来说，这种集成式的传输构件能够有效节省安装空间，同时提升传动链路的刚性，减少传动过程中的形变，保证动力传递的稳定性。在三维建模过程中，需要重点关注法兰安装孔的位置度、花键齿形的参数准确性、内孔配合面的同轴度，这些形位公差直接影响构件的实际装配效果和传动性能，建模时需要和实际加工的工艺要求匹配，比如法兰上的安装孔可以做成沉孔结构，让螺栓安装后头部不突出法兰表面，避免和其他相邻构件出现干涉，筒身的外圆表面可以根据实际需求做表面处理，比如发黑或者镀锌，提升构件的防锈能力，适应不同的工作环境。
