自行车花鼓轴组件结构设计

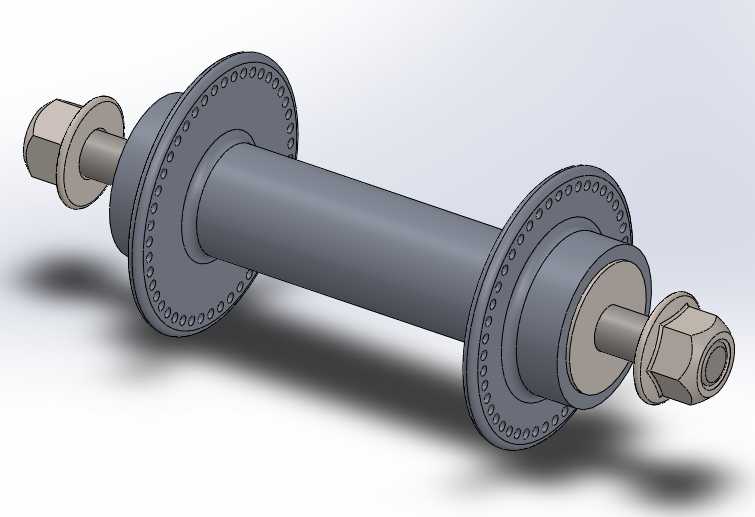

　　日常做轮组配套结构设计时，花鼓轴是最先要敲定安装边界的核心部件，它直接决定轮组的转动顺畅度、承载能力以及和车架前叉/后叉的装配适配性，很多新手建模时容易忽略轴端锁紧结构和花鼓壳体的同轴度要求，做出来的模型导入装配体后经常出现轴杆偏斜、螺母锁死时蹭到叉脚的问题，这个轴组件的结构刚好覆盖了通勤、入门运动自行车的常用花鼓轴配置，能直接作为轮组设计的基准参考件。

　　从实际使用场景来看，这类轴组件主要适配常规快拆式或者实心轴式的民用、入门运动自行车轮组，前轮轴负责连接前叉叉脚，承载骑行时的前部载荷，同时配合花鼓内的轴承结构实现轮组的顺畅转动，后轮轴除了承载后部载荷，还要配合塔基结构传递飞轮带来的驱动力，轴端的六角锁紧螺母是用来把整个花鼓组件固定在车架叉脚上的，锁紧时需要保证两侧螺母的预紧力一致，避免轴杆受单侧应力出现弯曲变形，长期骑行中如果轴杆预紧力失衡，很容易出现轮组偏摆、轴承磨损加快的问题。

　　设计这个轴组件的时候，首先要确定的是轴杆的直径参数，常规民用自行车的花鼓轴直径多在10mm左右，轴杆的总长度要匹配花鼓壳体的长度以及两侧叉脚的开档尺寸，前轮开档常见为100mm，后轮开档常见为130mm或者135mm，轴杆伸出花鼓壳体的长度要刚好能穿过叉脚的安装孔，再预留出螺母锁紧的螺纹长度，不能过长也不能过短，过长会导致螺母锁紧后多余的螺纹突出，容易剐蹭骑行者的裤腿或者其他部件，过短则会导致螺母啮合螺纹数不足，骑行中出现螺母松脱的安全隐患。

　　轴组件两端的带法兰螺母不是普通的六角螺母，法兰面的作用是增大螺母和叉脚安装面的接触面积，降低锁紧时的局部压强，避免叉脚表面被螺母压出凹痕，同时法兰面还能起到一定的防松作用，配合螺纹上的预紧力，减少骑行颠簸带来的螺母松动概率。和螺母配合的垫片，一方面是调整轴组件的轴向间隙，保证花鼓壳体转动时没有旷量，另一方面也能避免螺母直接和花鼓的端盖接触，减少锁紧时对端盖的磨损，垫片的内径要和轴杆直径做间隙配合，间隙控制在0.1mm以内，避免垫片偏斜影响锁紧精度。

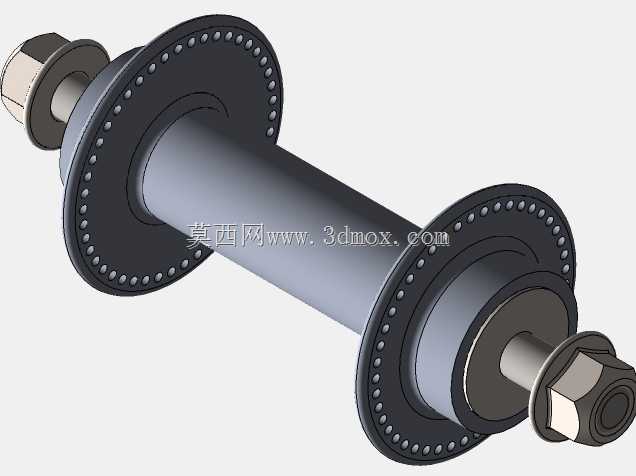

　　花鼓壳体两侧的带孔法兰盘是用来穿辐条的，法兰盘上的均匀小孔是辐条安装位，孔的数量常见为32孔或者36孔，孔的分布圆直径要匹配轮圈的辐条角度设计，保证辐条安装后受力均匀，不会出现辐条应力集中导致的断条问题。设计法兰盘的时候，要注意法兰盘和轴杆的同轴度，同轴度公差要控制在0.05mm以内，否则轮组组装后会出现偏摆，转动时跳动量过大，影响骑行稳定性。法兰盘的边缘做了圆角处理，避免辐条弯折处和法兰盘硬接触，减少辐条的疲劳损伤。

　　中间的轴套部分是花鼓的主体承载结构，轴套的内径要和内部的轴承或者轴挡结构配合，过盈量控制在0.02-0.03mm，保证轴承安装后不会出现跑内圈或者跑外圈的问题，轴套的外径不需要做的过大，在保证结构强度的前提下尽量控制重量，毕竟轮组是簧下质量，重量越轻骑行时的操控灵活性越好。轴套和两侧法兰盘的连接位置做了圆弧过渡，避免应力集中，长期承受交变载荷时不会在连接位置出现断裂问题。

　　建模的时候要注意各个部件的装配约束关系，轴杆和花鼓壳体之间是转动配合，不能做成固定约束，两侧的螺母和轴杆是螺纹配合，垫片要放在螺母和花鼓端盖之间，所有配合面的公差要符合机械设计的常规要求，不能出现干涉问题。很多人建模时容易把轴杆和花鼓做成一体结构，这是不符合实际生产要求的，实际生产中轴杆是单独加工的标准件，花鼓壳体可以采用铝合金或者钢材加工，两者是装配关系，后期维护时可以单独更换磨损的轴杆或者轴承，不需要整体更换花鼓，降低维护成本。

　　从安装边界来看，这个轴组件装入车架后，两侧螺母锁紧后的总宽度不能超过叉脚的外侧宽度，避免和碟刹夹器或者变速部件产生干涉，轴杆的中心要和叉脚的安装槽中心对齐，保证轮组居中，不会出现蹭刹车块或者蹭车架的问题。如果是做碟刹版本的花鼓，还要在一侧法兰盘和轴套之间预留碟刹座的安装位置，这个模型的结构是基础的V刹或者圈刹版本的花鼓轴，在此基础上扩展碟刹结构也很方便，只需要调整一侧轴段的长度，增加碟刹安装座的特征即可。

　　实际选型时，要根据骑行场景选择合适的轴杆材质，日常通勤用的花鼓轴可以采用45号钢调质处理，强度足够成本也低，运动级别的自行车可以采用铬钼钢材质，强度更高重量更轻，法兰盘和轴套部分铝合金材质的话可以做阳极氧化处理，提升耐腐蚀性和外观质感。设计时还要考虑密封结构，在花鼓端盖和轴杆之间要预留密封圈的安装槽，避免雨水、灰尘进入花鼓内部的轴承位置，延长轴承的使用寿命，这个模型里虽然没有做出密封圈的细节，但在实际结构设计时，端盖位置的密封槽是必不可少的特征。
