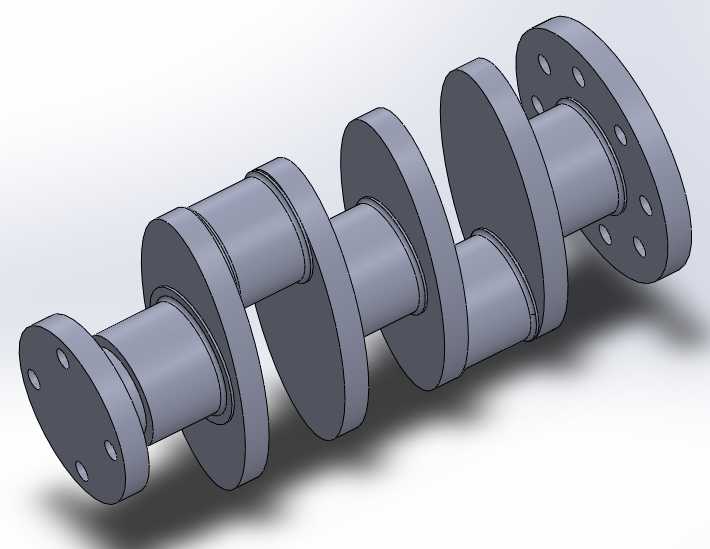

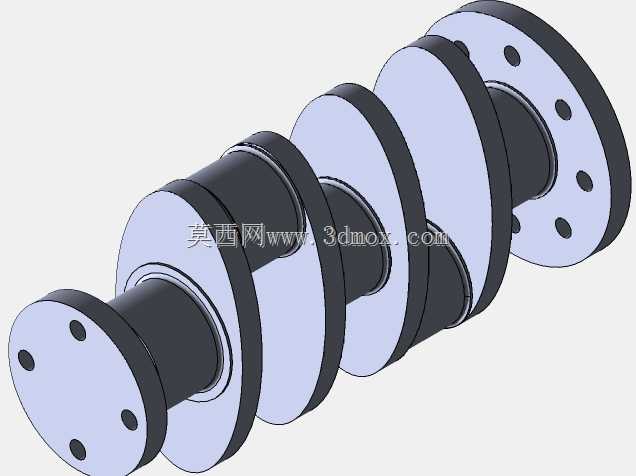

多法兰连接式阶梯轴类传感组件结构

　　该轴类传感组件主要应用于工业传感检测场景下的传动与信号集成工位，可适配流体管路、传动链路中的多节点参数采集需求，作为传感单元的承载基体，既承担轴系传动过程中的扭矩传递作用，也为传感检测元件提供稳定的安装基准面，避免检测过程中因基体形变、振动偏移导致的采集数据偏差。从实际工况适配角度看，这类结构常出现在需要同步完成动力传输与介质参数、转动参数检测的设备链路中，比如工业流程管路的流量、压力传感配套安装段，或是旋转设备的转速、扭矩检测集成轴段，两端带孔法兰可直接与上下游管路、传动法兰完成对接，无需额外设计转接构件，能有效缩减设备装配的链路长度，减少对接面的密封泄漏点。

　　设计过程中优先考虑了安装对接的通用性，两端法兰盘的螺栓孔采用均匀圆周排布，孔位间距、法兰端面的平面度公差均参照通用法兰连接标准设定，可直接匹配同规格的常规工业法兰，无需针对对接端做二次加工。轴身采用多段阶梯式结构，不同直径的轴段分别承担不同功能：直径较粗的轴段作为传感元件的安装基面，预留足够的圆周空间布置检测探头、信号引线槽；直径收窄的轴段用于配合密封件、轴承组件，为轴系转动提供支撑位，同时轴肩位置可作为装配定位基准，安装时可直接通过轴肩抵靠轴承内圈、密封端盖，无需额外加装定位套，简化装配流程。

　　从安装边界来看，两端法兰的外径尺寸决定了组件的最大安装径向空间，装配时需预留法兰螺栓的操作空间，法兰端面的密封槽结构可适配O型密封圈、金属缠绕垫片等多种密封件，满足不同压力等级的管路密封需求。轴段的同轴度公差在设计时做了严格控制，各段圆柱面的同轴度偏差控制在0.02mm以内，避免高速转动时出现偏心振动，影响传感检测的精度，同时也能降低轴承、密封件的偏磨损耗，延长组件的整体使用寿命。轴身的圆盘式结构并非单纯的配重设计，部分圆盘端面可作为信号触发盘使用，配合外置的接近开关、光电传感器可完成转速、转角的检测，无需额外加装码盘构件，进一步压缩组件的轴向安装尺寸。

　　在结构强度校核阶段，针对轴段的扭矩承载能力做了仿真验证，轴径的过渡位置均采用圆角过渡，避免应力集中导致的轴段断裂风险，法兰盘与轴身的连接位置做了加厚处理，可承受法兰螺栓锁紧时的压应力，以及传动过程中的交变扭矩载荷。考虑到传感组件的引线需求，轴身中心可加工贯通引线孔，将传感元件的信号线从轴中心引出，避免轴转动过程中引线缠绕，引线孔的端口做倒角处理，防止穿线时划伤线缆绝缘层。实际应用中，该结构可根据检测需求在不同轴段加装温度、压力、振动等不同类型的传感元件，多段阶梯的结构可实现不同检测元件的隔离安装，避免不同检测信号之间的干扰，同时各传感元件的安装基面均经过精车处理，表面粗糙度达到Ra1.6以下，保证传感元件与安装面的贴合度，提升检测响应速度与数据准确性。

　　装配过程中，两端法兰的对接面需保证无磕碰划伤，螺栓锁紧时需采用对角分次锁紧的方式，避免法兰面受力不均导致的密封失效，轴段配合轴承的位置需涂抹适量润滑脂，降低转动过程中的摩擦阻力。该结构的轴向尺寸可根据实际安装空间做适应性调整，在保证轴段强度的前提下，可适当调整各阶梯轴段的长度，适配不同安装间距的设备链路，法兰盘的厚度、螺栓孔数量也可根据对接端的压力等级、载荷大小做对应调整，具备较强的工况适配能力。
