三爪拉马轴承拆卸拔轮工具结构

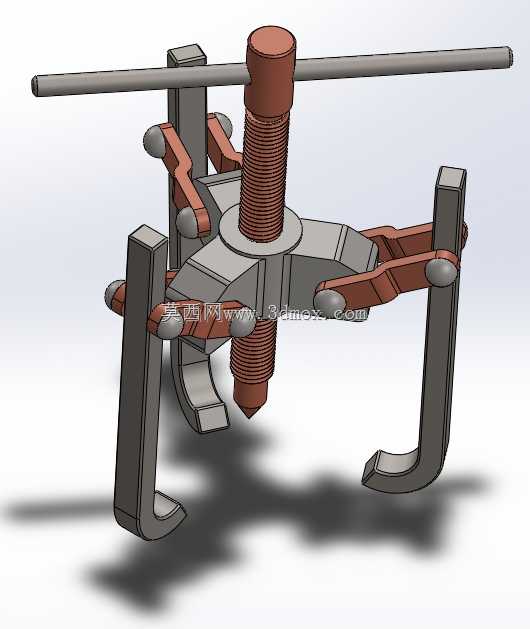

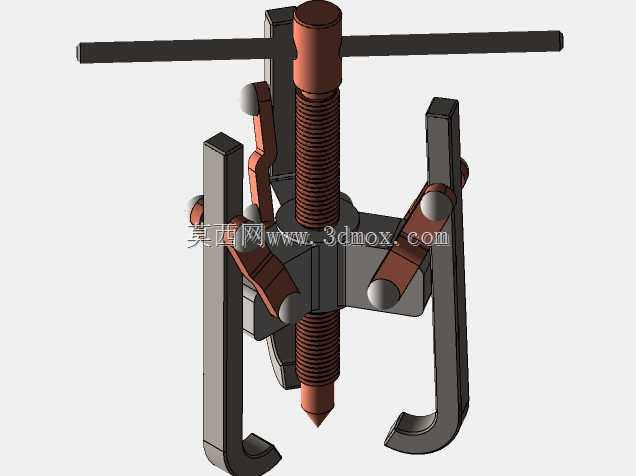

　　在设备运维与机械装配场景中，轴系部件的无损拆卸一直是一线维修人员的核心操作难点，过盈配合的轴承、皮带轮、齿轮类零件如果采用撬棍撬动、锤击的方式拆卸，很容易造成轴颈拉伤、零件变形甚至报废，三爪拉马这类专用拆卸工具的应用，就是为了通过均匀的轴向拉力，实现过盈装配件的平稳脱出。这款三爪拉马的结构设计完全围绕拆卸作业的受力需求展开，中心位置的梯形螺纹传动副是整个工具的施力核心，梯形螺纹的牙型强度高、传动自锁性好，转动顶部的加力杆时，中心螺杆会沿轴向平稳进给，螺杆顶端的锥形顶头可以精准抵在轴端的中心孔内，保证施力轴线与轴系中心线完全重合，避免偏载造成的零件卡滞或损伤。三个均匀分布的勾爪采用铰接式连接结构，每个勾爪都可以绕铰接点小幅转动，

　　能够自适应不同直径的被拆卸零件外缘，勾爪的弯钩部位做了加厚处理，受力面设计成与零件端面贴合的平直面，防止拉拔过程中勾爪滑脱；同时三个勾爪通过联动的连接臂与中心螺母座相连，转动中心螺母座时可以同步调整三个勾爪的开合范围，适配不同尺寸的拆卸对象，不需要单独调整每个爪的位置，大幅提升作业效率。从实际使用的边界条件来看，这款拉马的勾爪最大开合直径覆盖常规中小型设备的轴承、皮带轮拆卸需求，中心螺杆的有效行程满足多数过盈配合件的脱出距离要求，不需要中途多次调整勾爪位置；加力杆采用穿入式设计，可根据所需拉力大小更换不同长度的加力杆，在拆卸过盈量较大的零件时，可通过延长力臂的方式降低操作力度，不需要额外搭配加长套管。

　　设计过程中充分考虑了维修场景的复杂工况，勾爪与中心螺杆均采用合金结构钢的力学性能参数进行建模，受力部位做了圆角过渡处理，避免应力集中造成的部件断裂；铰接点的销轴与孔采用间隙配合，保证转动灵活的同时不会出现过大旷量，防止拉拔过程中出现偏摆。在日常设备运维中，这类三爪拉马可用于电机轴承更换、减速机皮带轮拆卸、机床齿轮拔取等多种作业场景，相比两爪拉马，三爪的受力均匀性更好，对于圆形零件的夹持对中性更优，不会出现单侧受力导致的零件歪斜卡滞；使用时只需要将三个勾爪勾住被拆卸零件的后端端面，将中心螺杆的顶头抵在轴端中心孔，匀速转动加力杆即可将零件平稳拉出，全程不会对轴面和零件配合面造成损伤。建模过程中对每个活动部件的运动干涉做了完整校验，

　　勾爪开合到最大、最小位置时均不会与中心螺杆或连接臂发生碰撞，螺杆进给至全行程时，勾爪的连接结构也不会出现锁死情况，完全符合实际工具的运动逻辑；各个铰接点的转动范围也做了限位设计，避免勾爪张开角度过大导致滑脱，保证作业过程的安全性。
