传感器安装固定基座结构设计

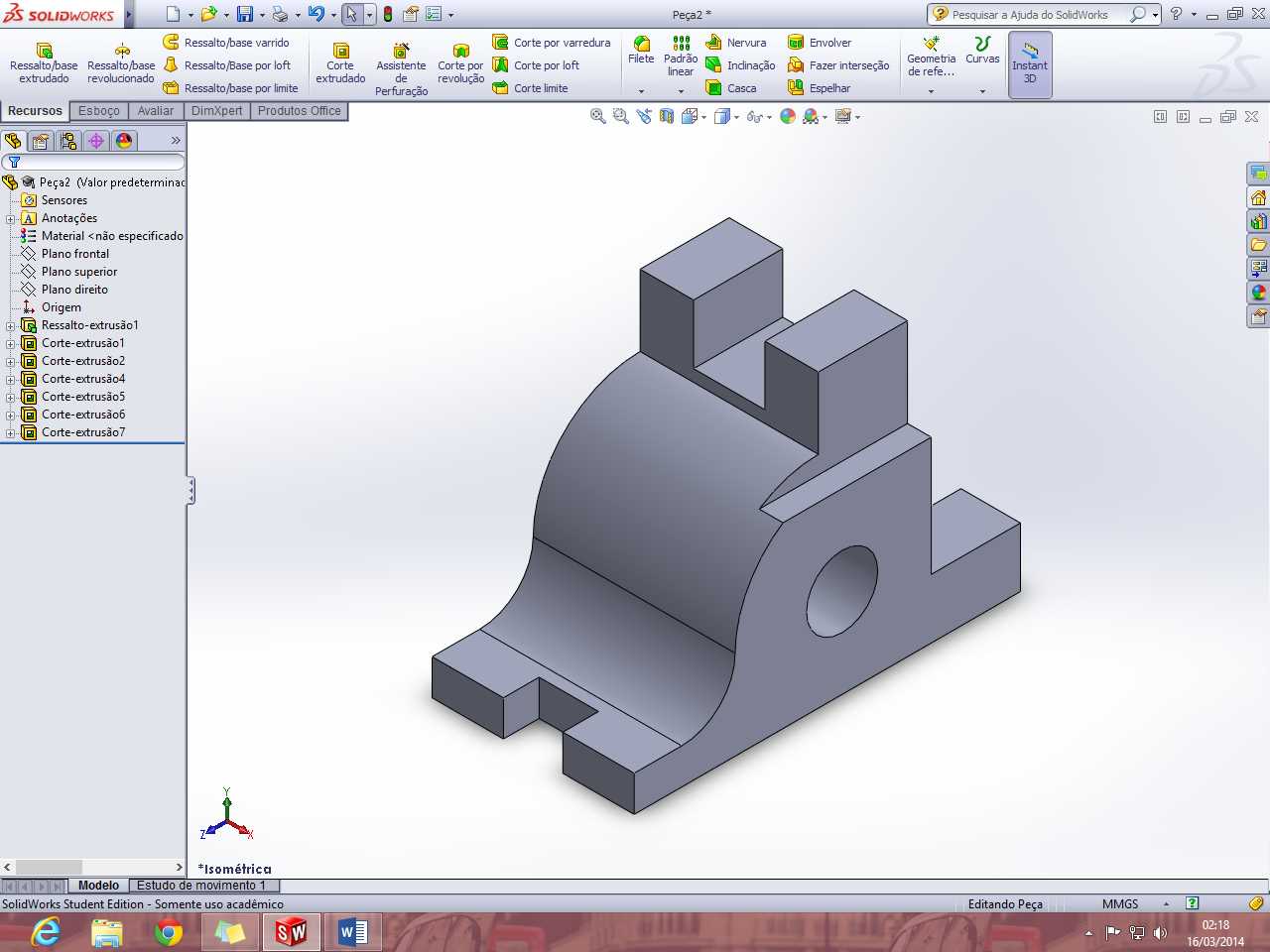

　　在工业传感检测场景中，这类安装基座是传感器与被测设备、安装机架之间的核心连接载体，常见于自动化生产线的位移检测工位、工业设备的振动监测点位、流体管路的压力传感安装位，承担着定位传感器、隔绝多余振动、保证检测基准稳定的作用，避免因安装松动、基准偏移导致的检测数据失真，进而影响整条产线的工艺控制精度。从结构设计逻辑来看，这个基座采用了一体化铣削成型的结构思路，主体弧形过渡面是为了匹配对应传感器的圆柱状外壳轮廓，保证安装时传感器与基座的贴合面积足够大，减少装配间隙带来的位置窜动；上方两个凸起的定位块，对应传感器外壳上的预装卡槽，装配时可以直接卡入实现快速定位，不需要额外调整同轴度，能大幅缩短现场安装的调试时间；侧面的通孔是走线孔位，

　　传感器的信号线缆可以从这个孔位穿出，顺着基座侧面的走线槽排布，避免线缆外露被设备运动部件剐蹭，同时也能让线缆弯曲半径符合工业布线规范，减少线缆折损的概率。底部的两个凸台和凹槽结构是安装定位结构，凸台对应安装面板上的定位销孔，凹槽则是用来卡入安装面板的限位筋，安装时不需要反复测量位置，直接将基座卡入安装位后，再通过侧面的紧固孔拧入螺栓即可完成固定，这种设计能保证基座重复安装的位置精度控制在0.1mm以内，满足高精度检测场景的基准要求。从安装边界来看，基座底部的安装面平面度要求控制在0.02mm以内，避免安装时出现翘曲，导致传感器检测轴线出现偏角；整体外形的突出部分没有尖锐棱角，所有棱边都做了R1的倒角处理，

　　一方面是避免装配时划伤操作人员，另一方面也能减少应力集中，在设备长期运行产生振动的工况下，不会因为应力集中出现基座开裂的问题。基座侧面的安装孔采用了沉孔设计，紧固螺栓拧入后螺栓头不会突出基座表面，避免和旁边的其他管线、部件产生干涉，在多传感器密集排布的检测工位上，这种沉孔设计能有效压缩相邻传感器之间的安装间距，提升检测点位的布置密度。在实际工况适配性上，这个基座的结构可以适配常见的圆柱型工业传感器，不管是光电式、电感式还是电容式传感器，只要外壳直径匹配弧形面的弧度，都可以通过上方的定位块和侧面的紧定螺钉完成固定，不需要针对不同类型的传感器重新设计安装座，能减少备件的种类，降低现场运维的备件储备成本。

　　设计时特意将基座的受力支撑面做了加厚处理，在传感器重量较大、或者设备振动幅度较大的工况下，加厚的支撑面可以提升基座的整体刚性，避免长期受振出现基座变形，导致传感器检测位置偏移；弧形面和底部安装面之间的过渡采用了大圆角过渡，相比直角过渡能提升30%以上的结构强度，在承受侧向冲击力的时候，不会在过渡位置出现断裂。另外，基座底部的凹槽除了定位作用之外，还可以作为排水槽使用，在有切削液、喷淋水的工位上，溅落到安装面的液体可以顺着凹槽排出，不会积存在基座和安装面板之间，长期使用也不会出现锈蚀粘接的问题，后期拆卸维护的时候不需要额外撬动就能轻松拆下。在建模过程中，所有配合面的尺寸都按照公差配合的要求做了预留，定位块和传感器卡槽的配合采用H7/h6的间隙配合，既保证装配时可以顺利卡入，又不会有过大的间隙导致传感器晃动；安装孔的位置度公差控制在0.05mm以内，保证和安装面板的销孔可以精准对位，不需要强行扩孔就能完成装配。
