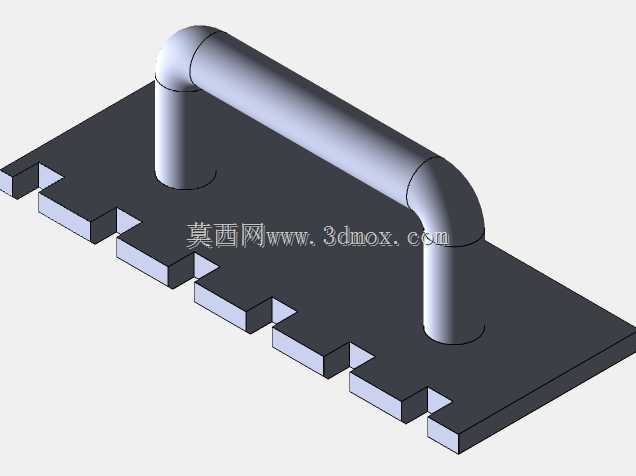

带齿形安装底座的U型弯管拉手结构

　　在工业设备防护门、工装夹具台架、检测仪器操作台的日常使用场景里，这类带齿形安装底座的U型弯管拉手是非常实用的操作部件，不同于普通平面安装的圆管拉手，它的底座采用了单侧带等距矩形卡槽的齿形结构，不需要在安装面板上提前加工精准的安装孔位，只需要在面板边缘开出对应宽度的通槽，就可以通过齿形卡槽实现安装位置的无级调整，适配不同开合受力点的操作需求。从实际使用场景来看，这类拉手常被用在需要频繁调整握持位置的滑动式防护挡板、可抽拉的设备置物托盘、以及需要根据操作人员身高调整拉手高度的小型设备检修门上，比如生产线旁的光栅防护挡板，当需要根据不同工位的工件尺寸调整挡板位置时，拉手可以顺着底座的齿槽同步滑移，不需要额外拆卸紧固件就能完成位置调整，

　　调整到位后只需要在底座背面加装对应的锁紧压块，就能实现拉手与安装面板的完全固定，不会出现受力滑移的问题。从结构设计的角度来看，整个拉手的握持部分采用标准等径金属圆管弯折成型，两个90度弯折处做了大圆弧过渡处理，弯折半径与管径保持1.5倍的比例关系，既避免了弯折处出现管壁褶皱、应力集中的问题，也能让操作人员握持时手掌贴合度更好，不会因为直角棱边产生硌手的触感。圆管的两个垂直端与平板底座的连接采用沉孔焊接工艺，焊接位置完全隐藏在底座的下表面，安装后从正面看不到焊接痕迹，既保证了连接强度，也让整体外观更加整洁。底座的齿形卡槽采用等距分布的矩形缺口，每个缺口的宽度与安装面板的板材厚度保持0.2mm的间隙配合，

　　安装时可以直接将底座从面板的侧边滑入安装位，不需要从面板的端部穿入，大幅降低了现场安装的操作难度，尤其是在已经完成组装的设备上加装这类拉手时，不需要拆解周边的其他部件就能完成装配。从安装边界的尺寸来看，整个底座的平板厚度控制在5mm，既保证了拉手承受横向推拉载荷时的结构刚性，不会因为受力过大出现底座变形，也不会因为底座过厚导致安装后突出面板太多，影响设备的整体外观。握持部分的圆管中心距离底座安装面的高度设置为80mm，这个高度刚好可以容纳成年人手掌的握持厚度，操作人员戴常规劳保手套操作时也能完全握住管身，不会出现卡手的问题。两个垂直管段的中心距根据底座的长度设置为200mm，这个长度适配大部分中小型设备门的开合受力需求，

　　推拉时不会因为力臂过长导致管身出现弹性形变，也不会因为力臂过短导致操作时施力不便。在实际选型应用中，这类结构的拉手相比传统的螺钉固定拉手，最大的优势就是安装位置的可调性，在设备调试阶段，操作人员可以根据实际的操作习惯，随时调整拉手的安装位置，不需要重新钻孔攻丝，也不会在面板上留下多余的安装孔影响外观。同时齿形卡槽的结构本身具备一定的防松能力，当锁紧压块压紧后，卡槽的直角边会与面板的槽边紧密贴合，即使长期承受反复的推拉载荷，也不会出现拉手移位的问题。从建模逻辑来看，整个结构的建模过程优先从底座的齿形轮廓开始绘制，先根据安装面板的厚度确定卡槽的深度与宽度，再通过线性阵列完成所有齿槽的特征生成，之后再绘制圆管的扫掠路径，保证圆管的两个端面与底座上表面完全垂直，焊接位置的贴合面没有缝隙，最后在所有的棱边位置添加0.5mm的圆角工艺特征，避免加工后出现锋利的割手边缘。需要注意的是，圆管弯折处的内侧要做等壁厚处理，建模时要避免出现弯折处壁厚突变的问题，否则实际弯管加工时很容易出现管壁开裂或者起皱的缺陷，影响零件的成品率。另外底座的下表面要预留0.1mm的安装避让间隙，保证底座与安装面板贴合时不会因为平面度误差出现安装翘曲的问题，锁紧压块的安装位置要设置在两个齿槽之间的实体位置，避免锁紧时压到卡槽的悬空位置导致底座变形。
