教学用金属试样切割处理设备结构设计

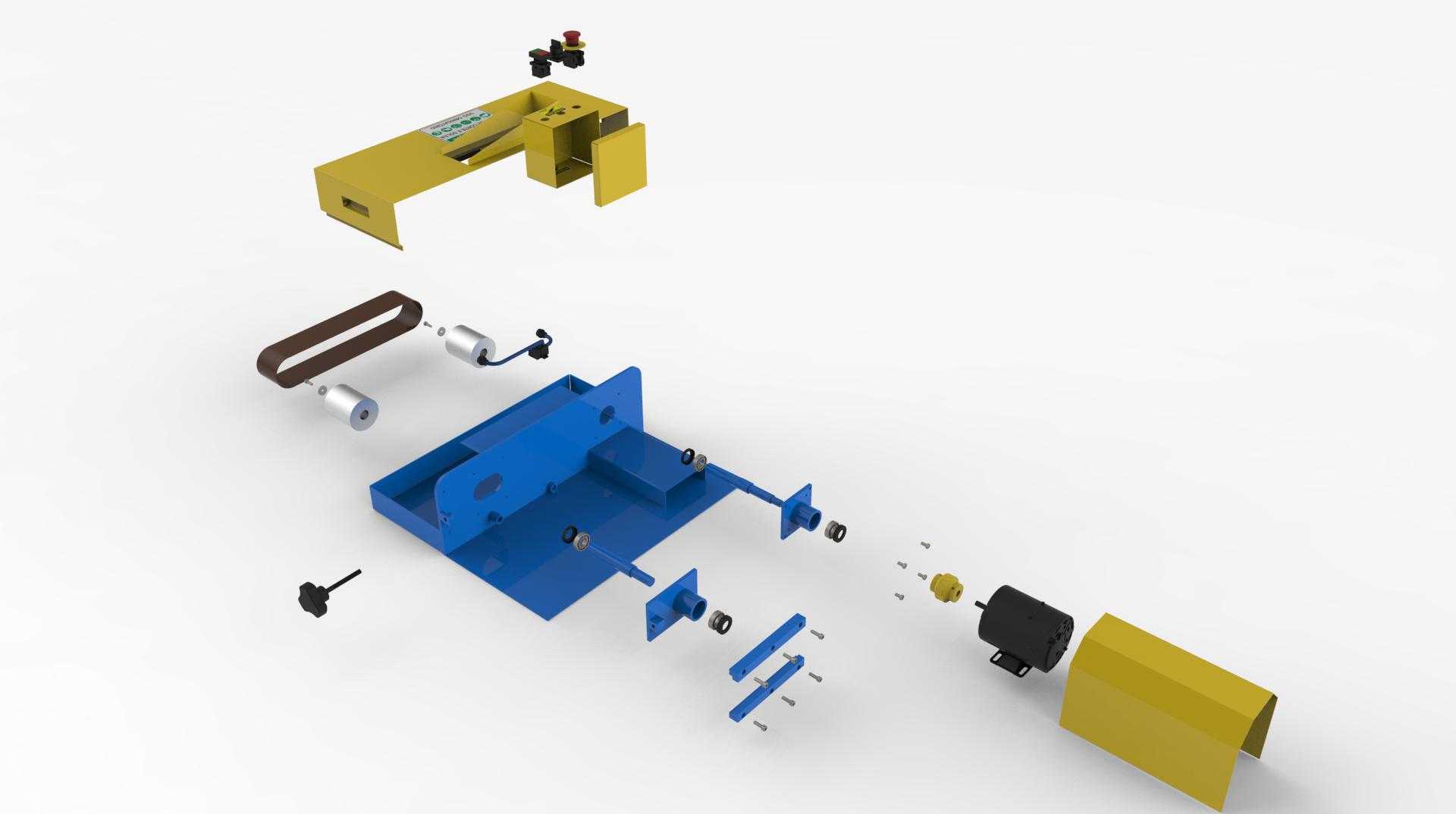

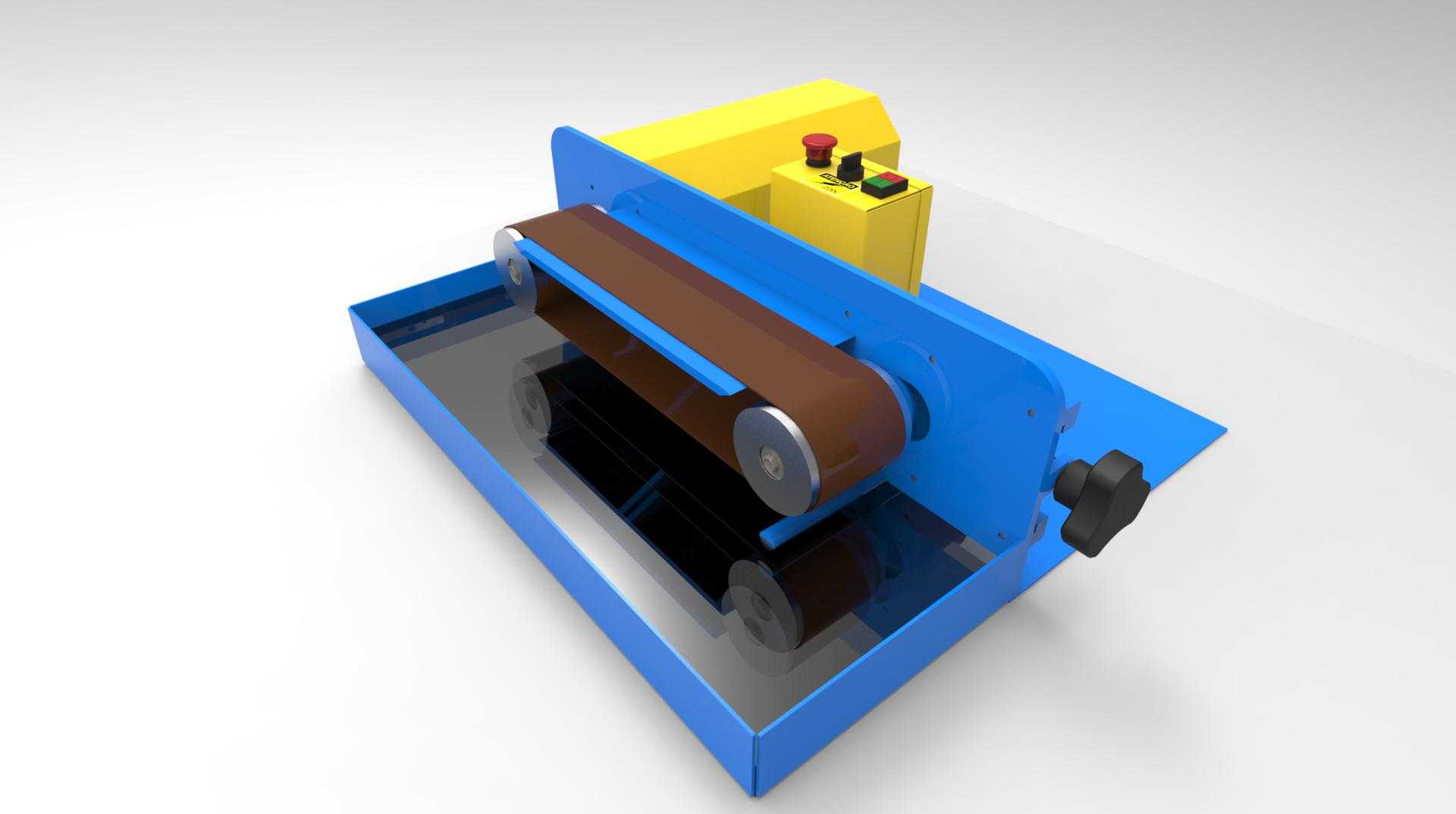

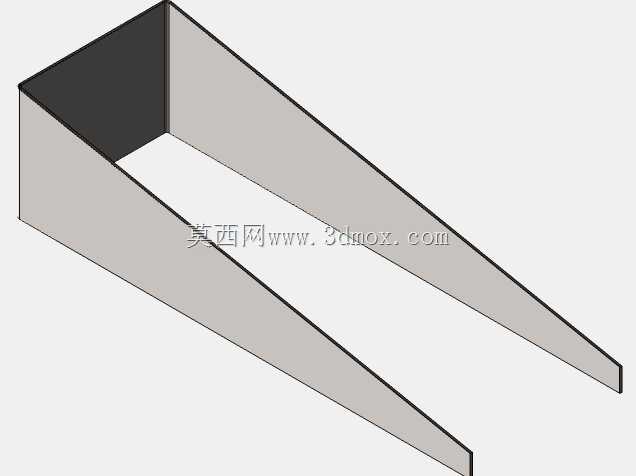

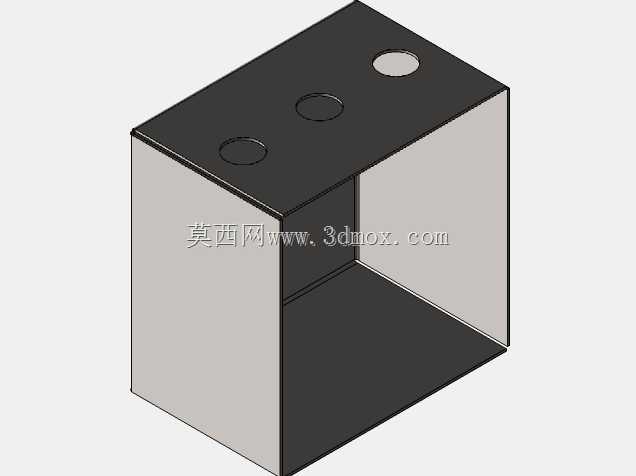

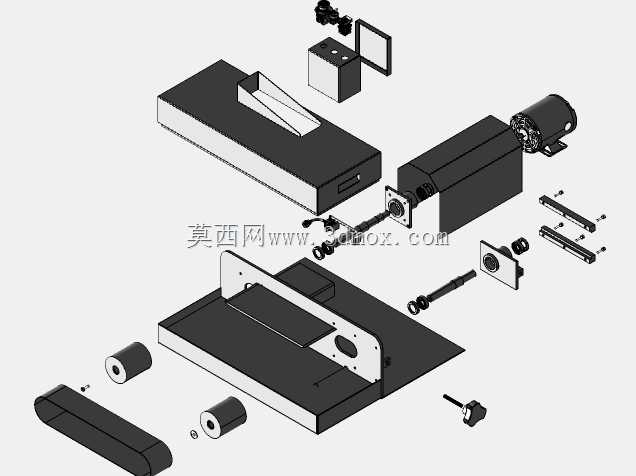

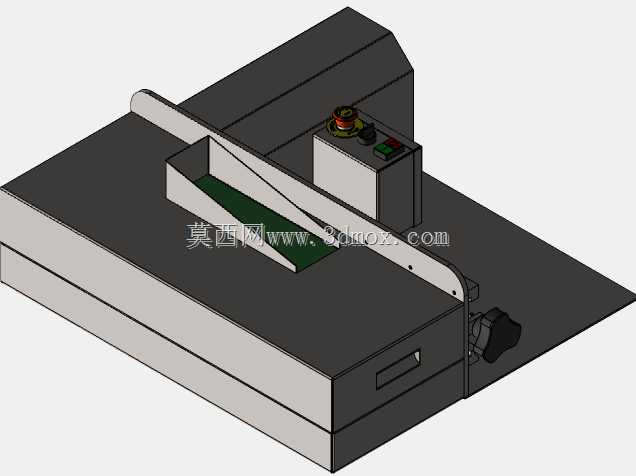

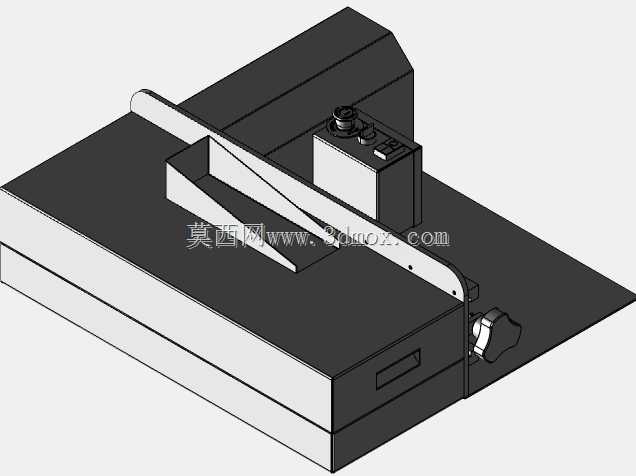

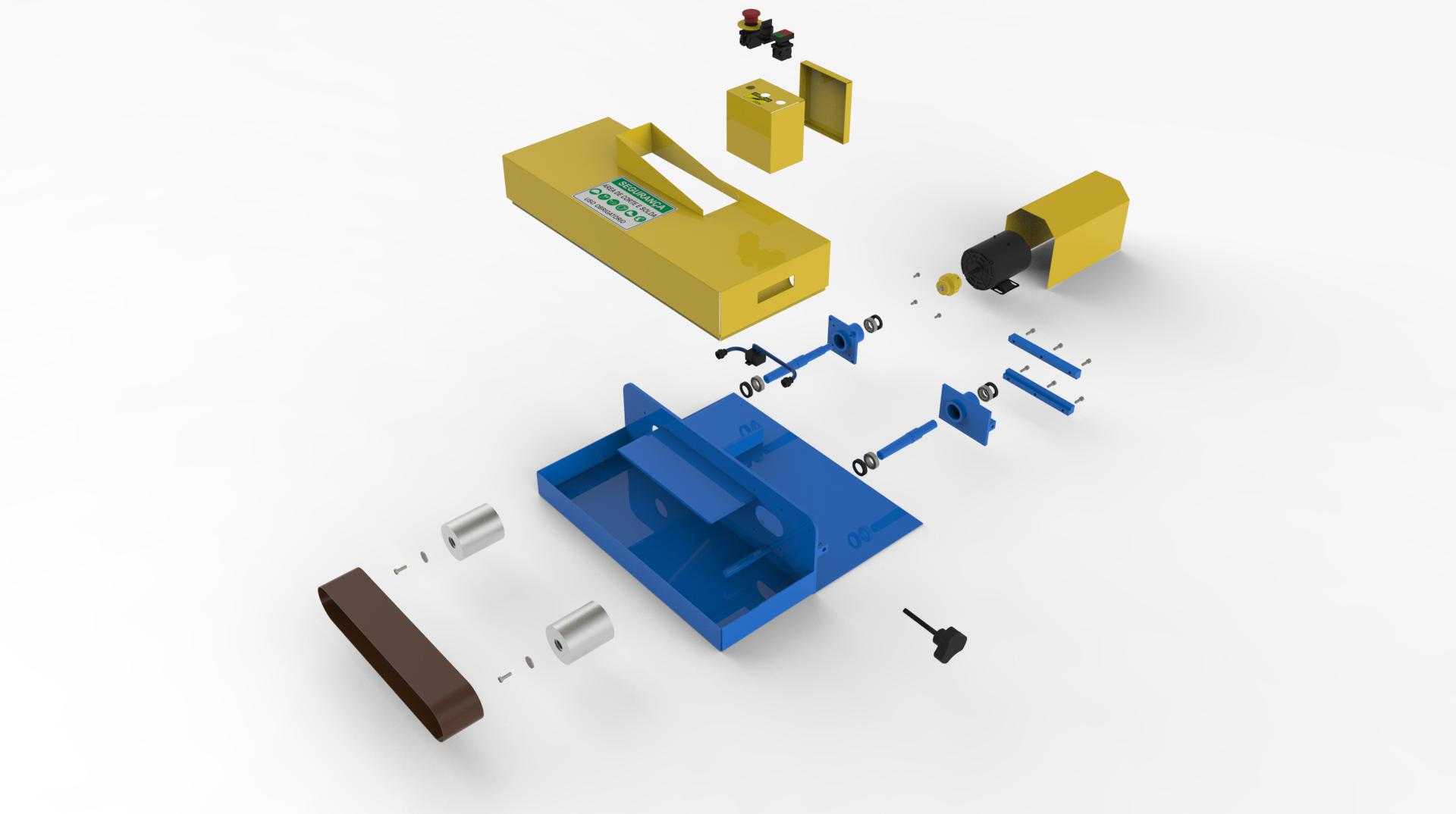

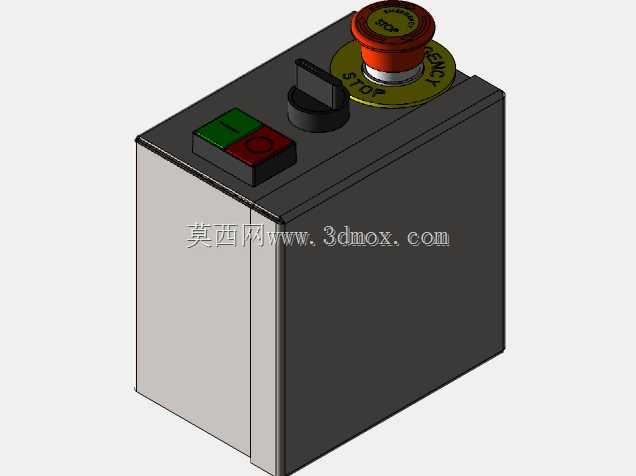

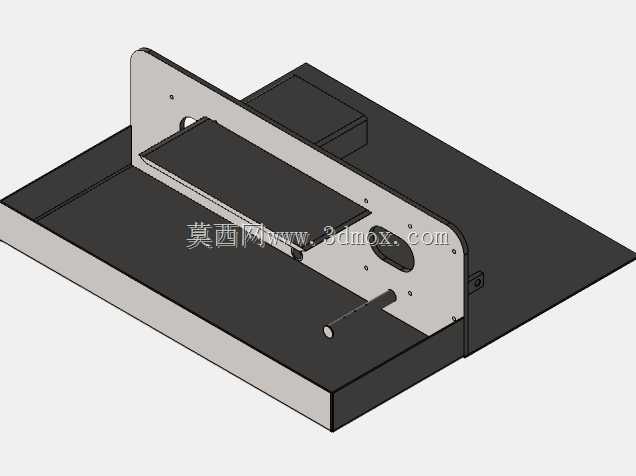

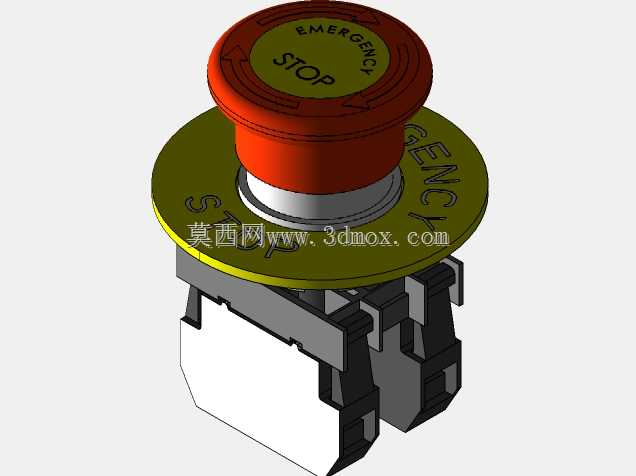

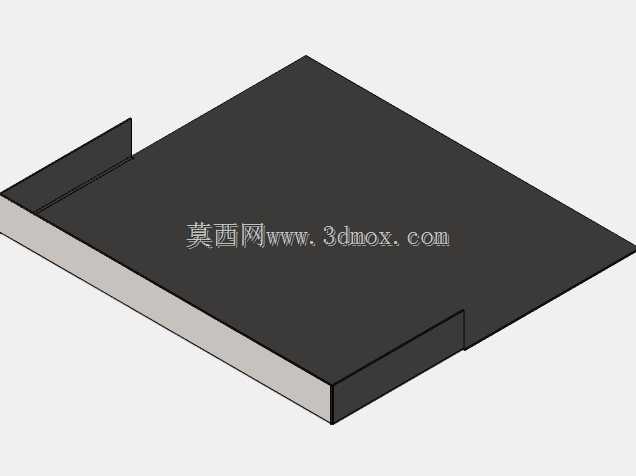

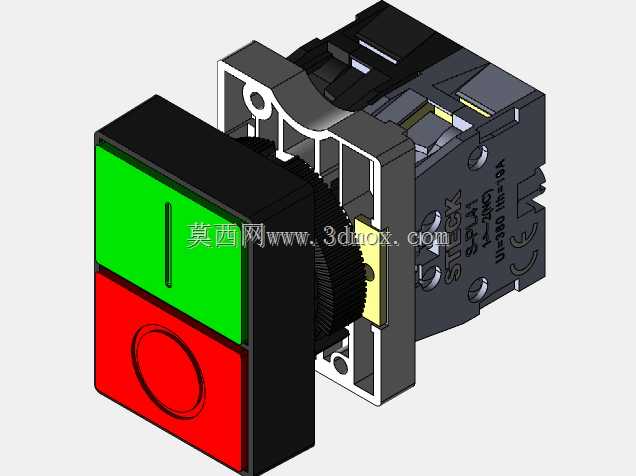

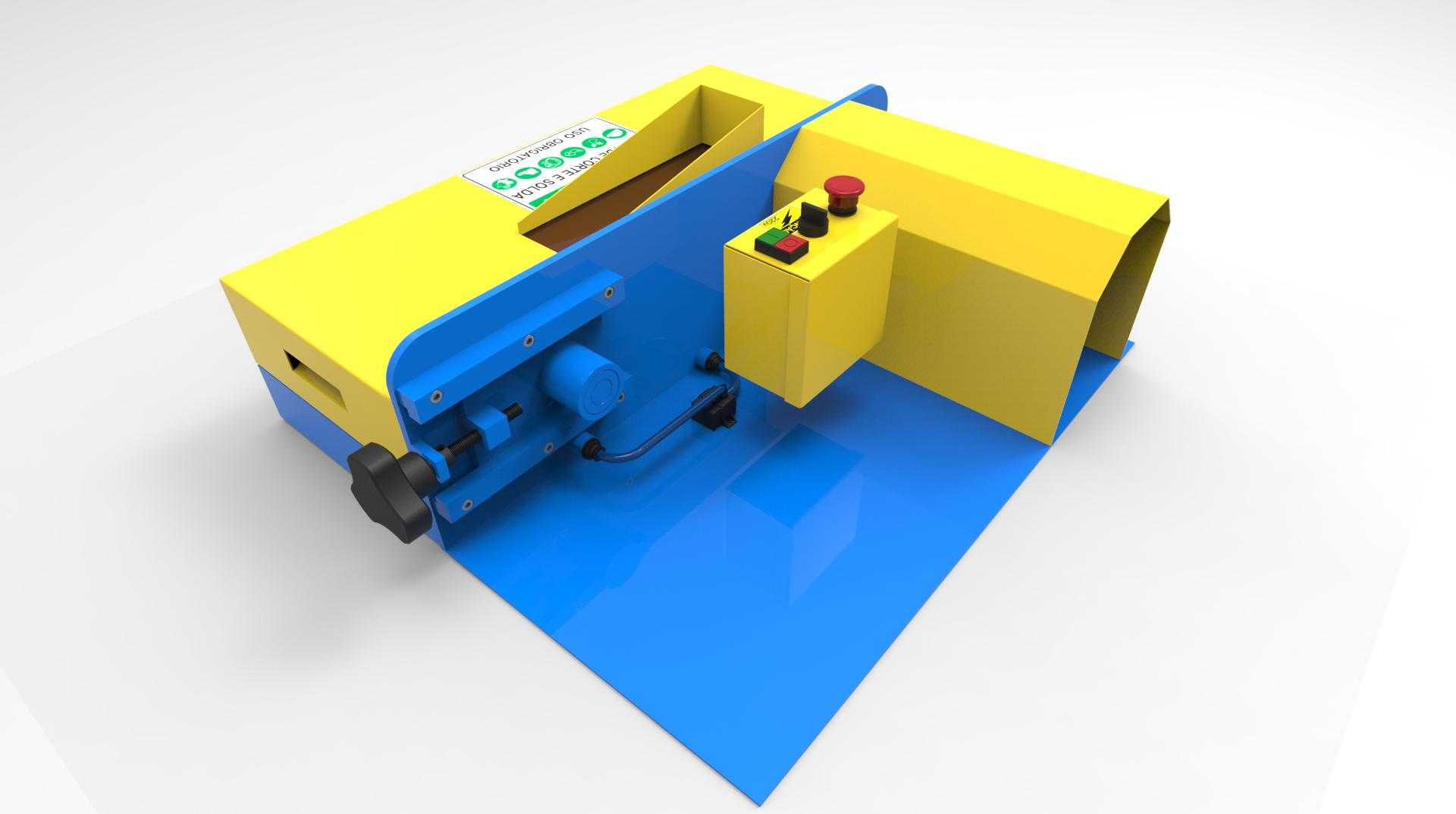

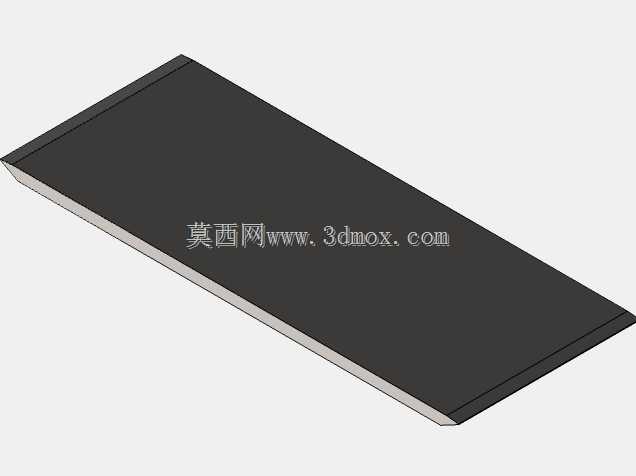

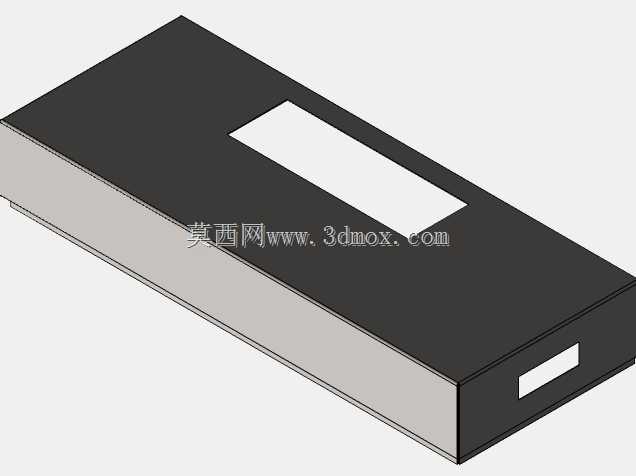

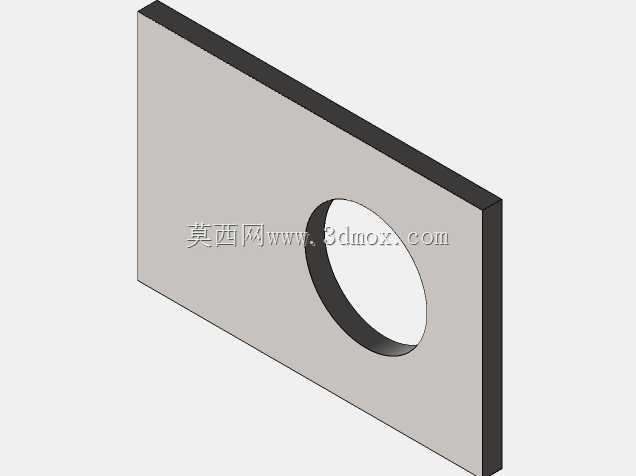

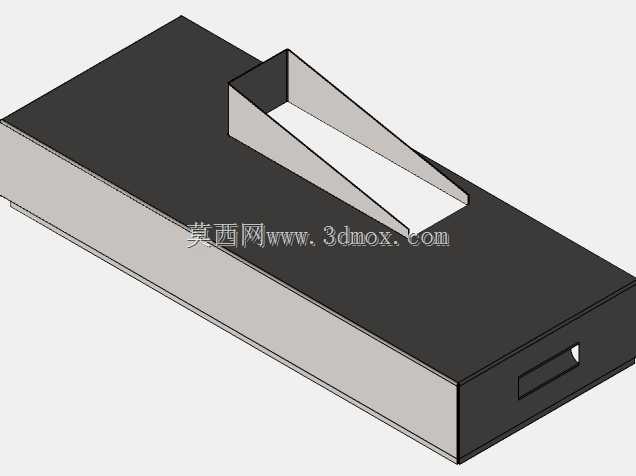

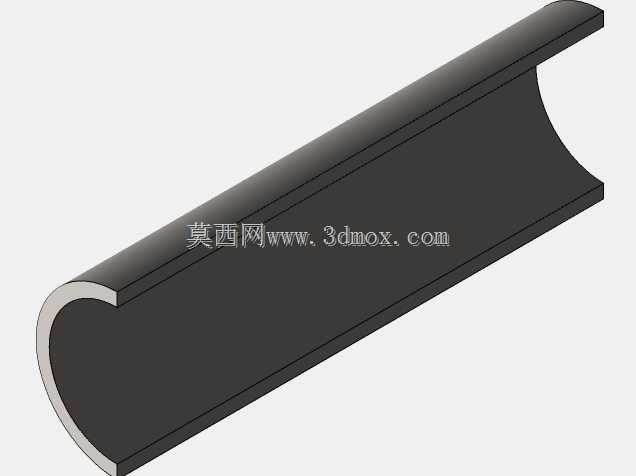

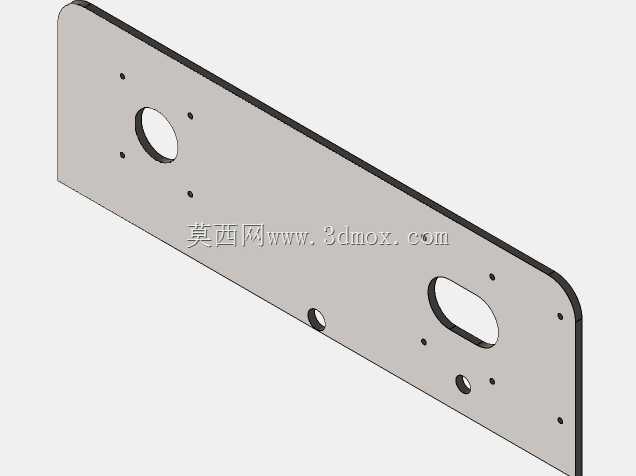

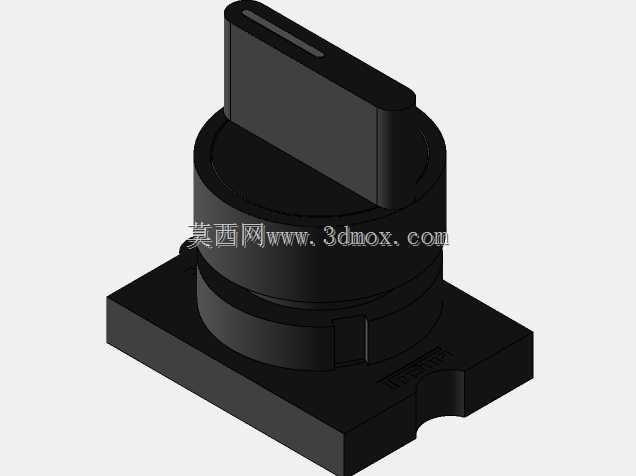

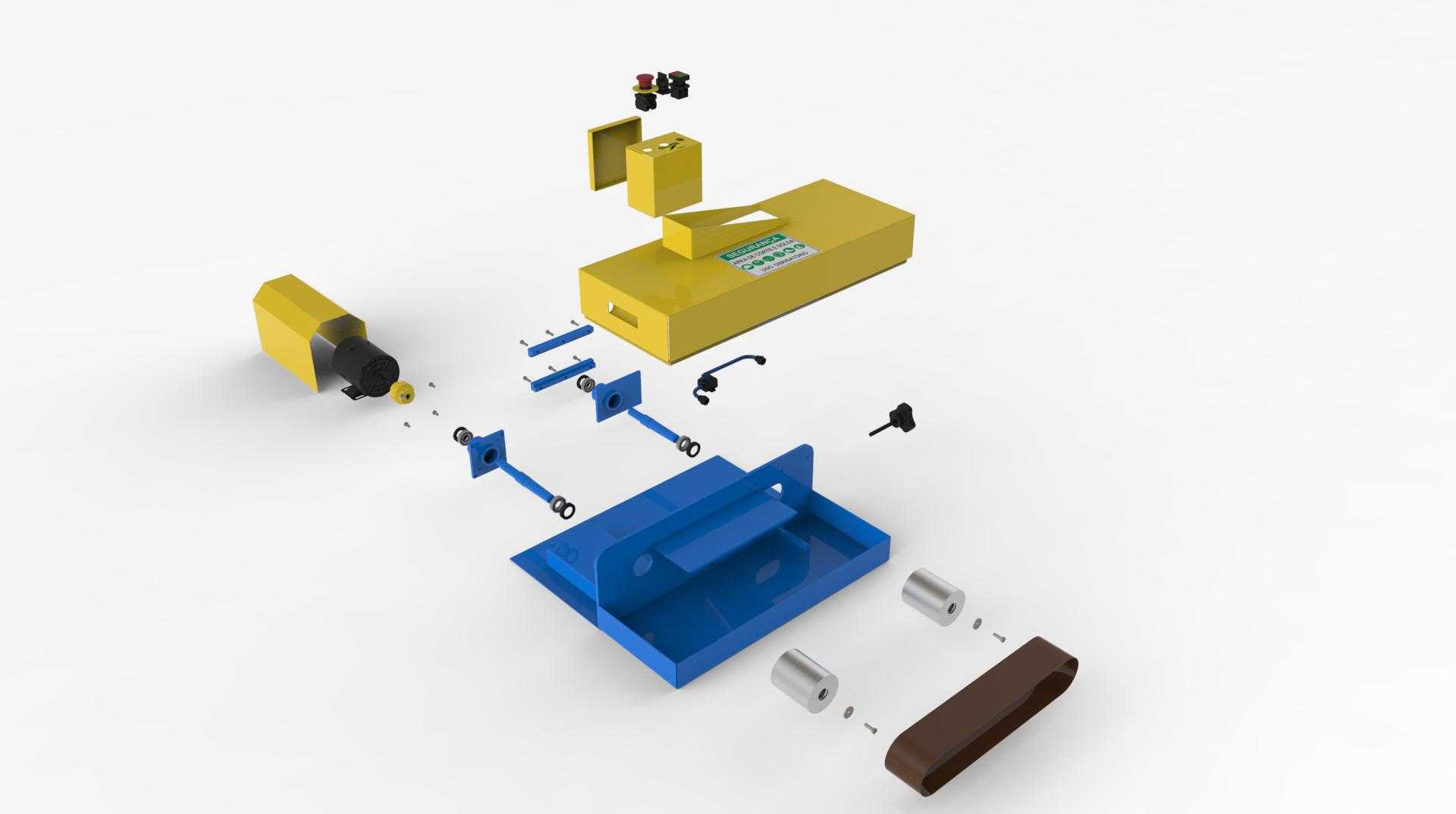

　　裁切产生的金属碎屑会顺着斜面滑向侧方的抽拉式集屑盒，清理时不需要拆解设备主体，只需要抽出集屑盒倾倒即可，相比传统切割机碎屑四散的问题，能大幅降低实训场地的清理工作量。上部的切割执行区采用侧置式砂轮防护结构，防护挡板采用5mm厚的蓝色冷轧钢板折弯成型，挡板高度超出砂轮最高点120mm，完全覆盖砂轮旋转的切线飞出方向，哪怕砂轮出现意外崩裂，碎块也会被挡板阻挡，不会冲向操作位的人员。操作控制盒独立设置在设备主体的左上方位置，盒体高出设备上平面150mm，上面布置了红色急停按钮、绿色启动按钮、黑色复位按钮三个操作元件，按钮间距设置为40mm，符合人手操作的按压间距要求，不会出现误触相邻按钮的问题，控制盒的接线采用防水航空插头与主体连接，这套金属试样切割处理设备，最初是面向职业院校金属材料检测实训场景开发的配套装置，核心用于金属材料金相分析前的试样裁切作业，区别于工业量产线的高速切割设备，它的设计逻辑完全贴合教学场景的使用需求——操作步骤可视化、安全防护冗余度高、单次处理量适配实训小组的试样制备节奏，不会出现工业设备进给速度过快、新手操作易出安全隐患的问题。从结构布局来看，设备采用分体式功能区划分，下部的基座整体采用箱式焊接结构，底部预留12mm的安装调平孔位，可直接固定在实训台的型钢支架上，整体占地尺寸控制在800mm600mm范围内，不会占用过多实训工位空间，基座内部预留了切削碎屑收集腔，腔体内壁做了3°的倾斜导面，

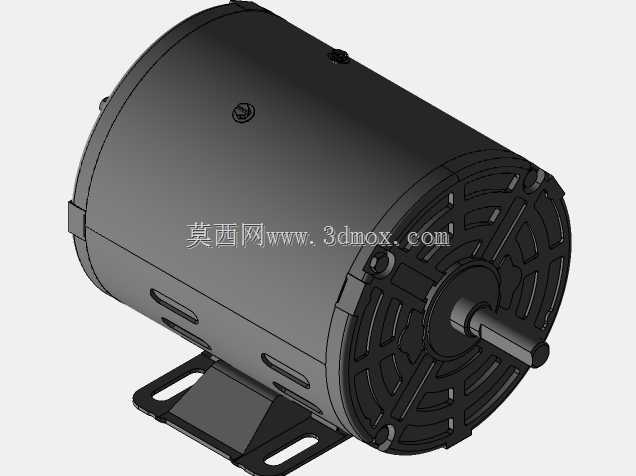

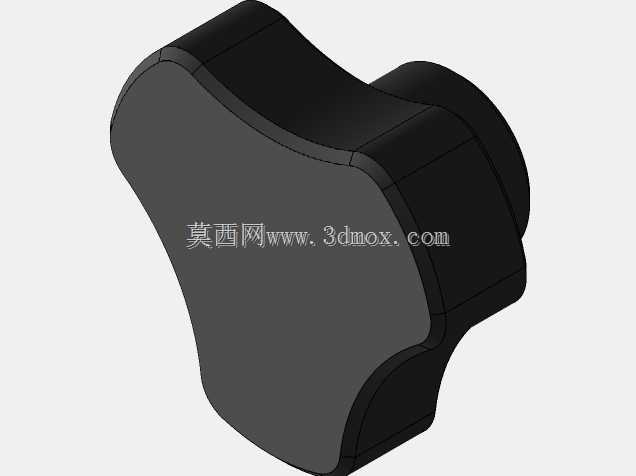

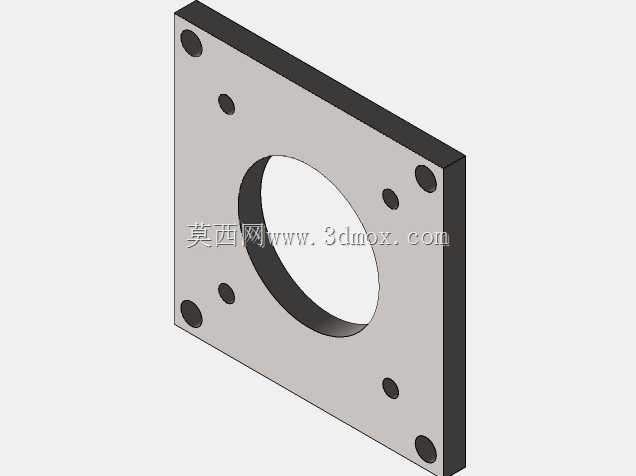

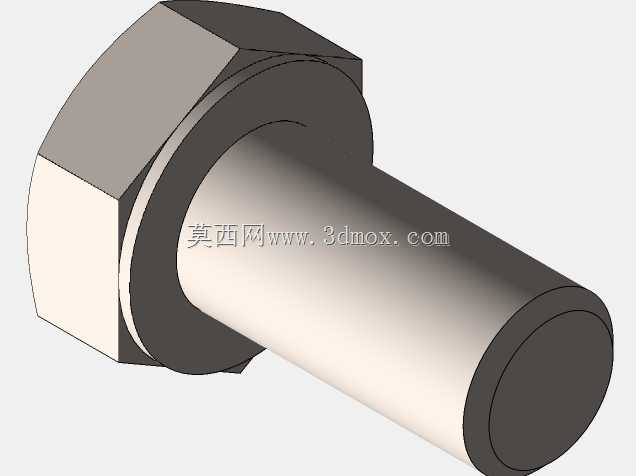

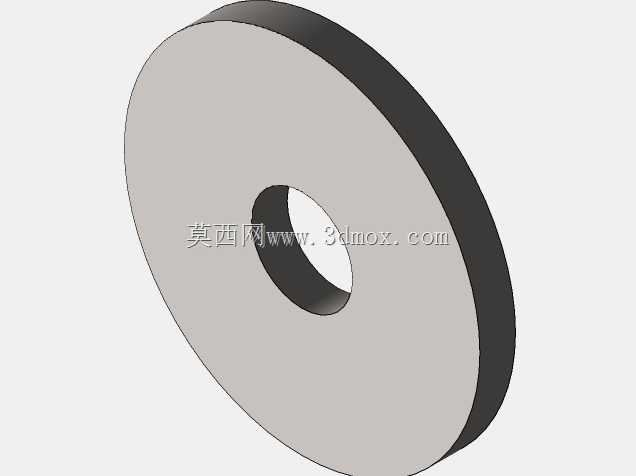

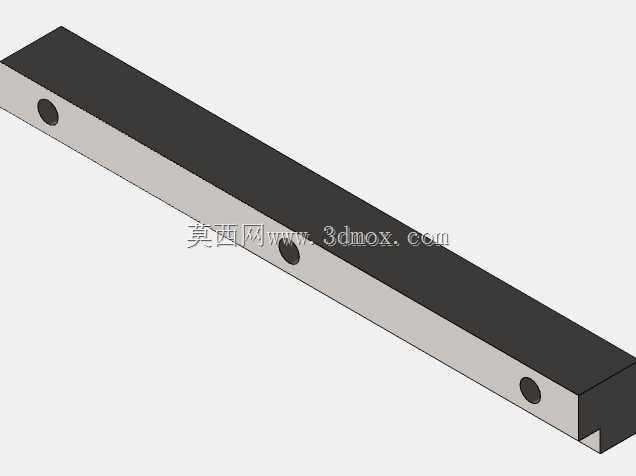

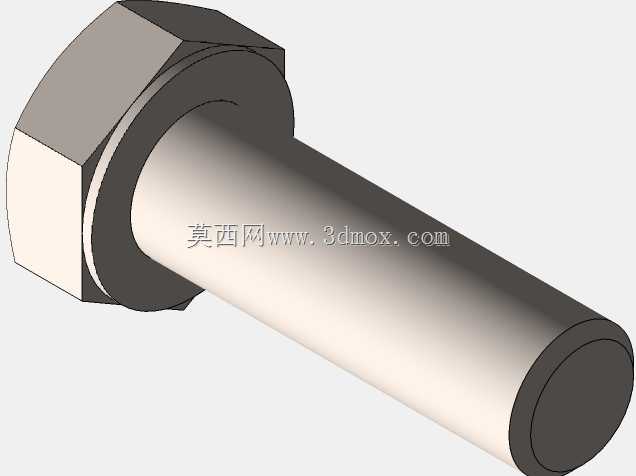

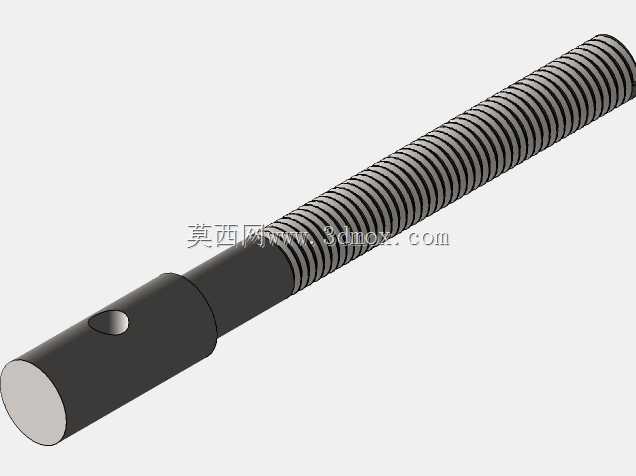

　　后期如果控制元件出现故障，可以直接拔下插头更换整个控制盒，不需要拆解设备内部走线，维修效率能提升60%以上。设备上平面的进料位置设置了带定位刻度的导向槽，槽宽可通过侧面的手拧螺栓调节，最大可夹持50mm50mm的方形金属试样，导向槽的侧面粘贴了安全警示标识，明确标注了安全操作距离、禁止手部伸入的危险区域，标识采用耐磨PVC材质，长期摩擦也不会出现脱落模糊的问题。在安全防护设计上，除了外侧的固定防护挡板，切割工位的进料口还设置了可翻转的透明防护盖板，盖板采用5mm厚的聚碳酸酯材质，透明度高且抗冲击性能强，裁切时盖板落下可以阻挡切削液飞溅和细小碎屑飞出，同时不会遮挡操作人员观察裁切进度的视线。设备的动力单元内置在基座的封闭腔体内，

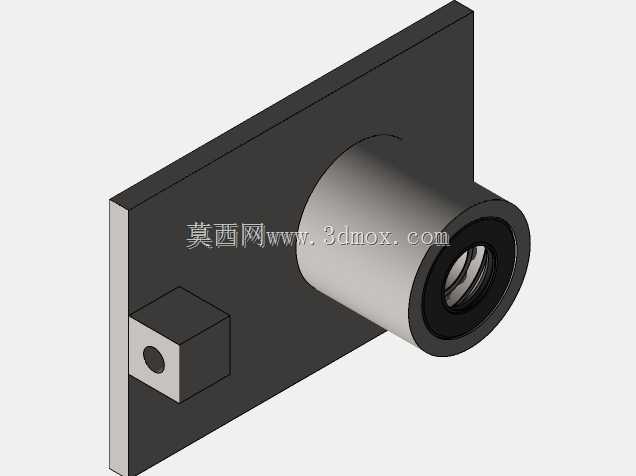

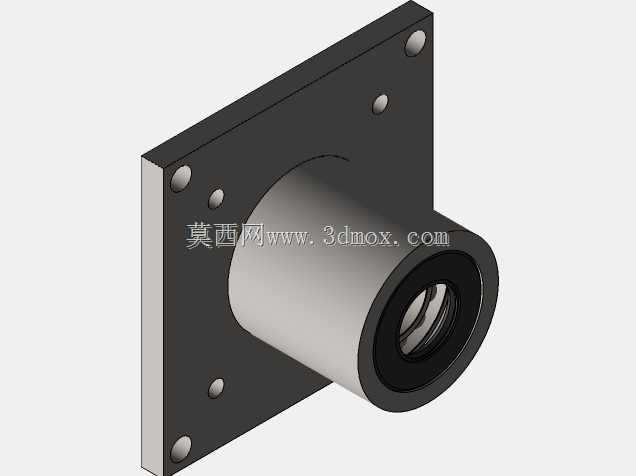

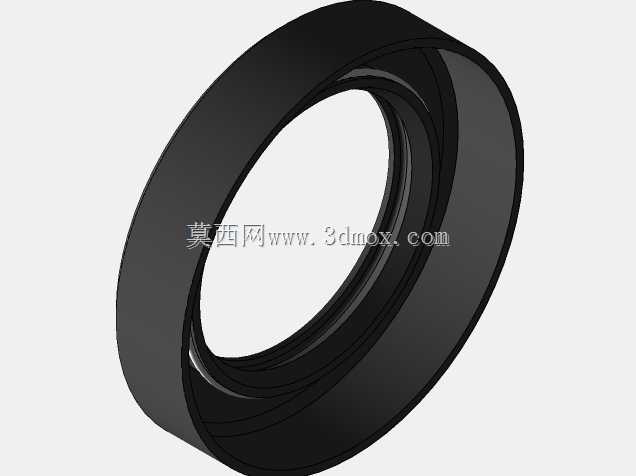

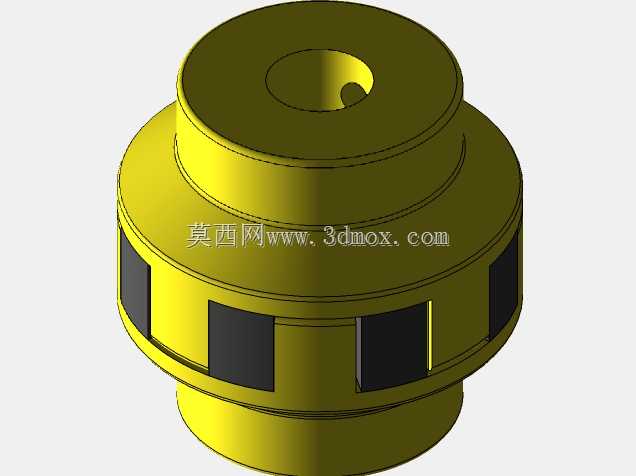

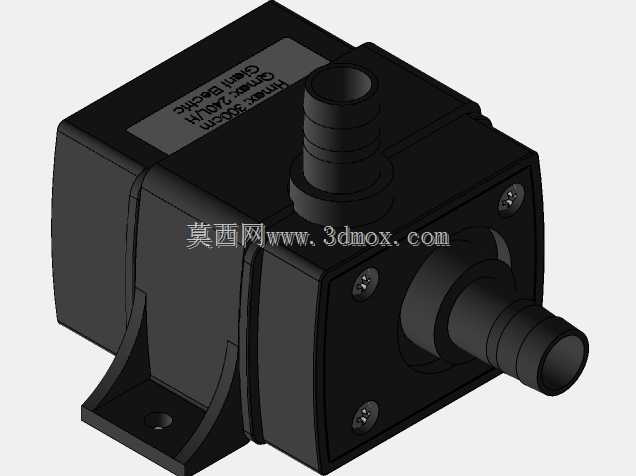

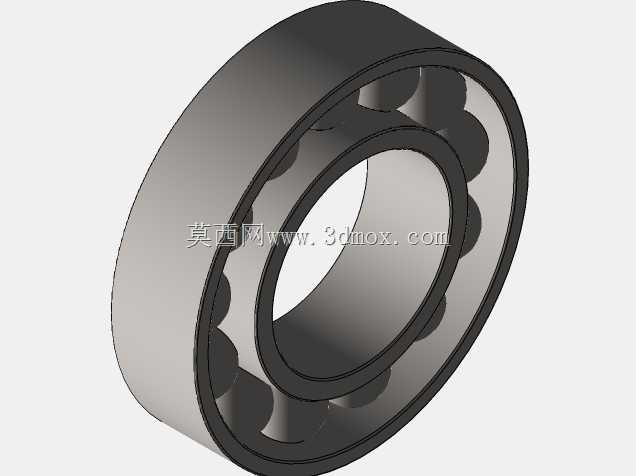

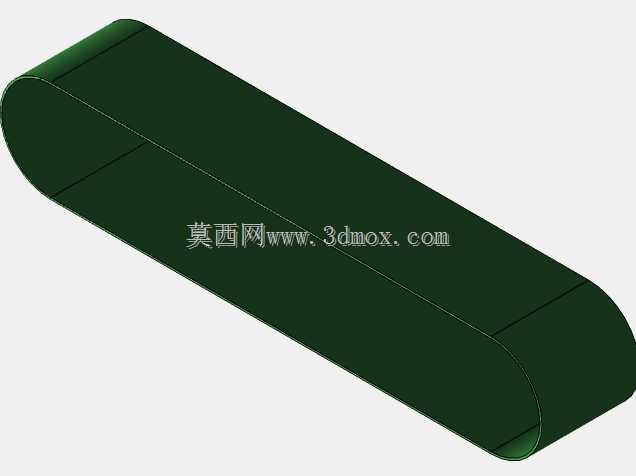

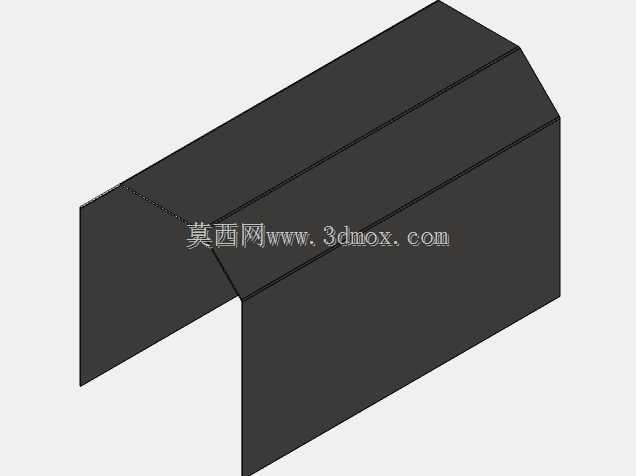

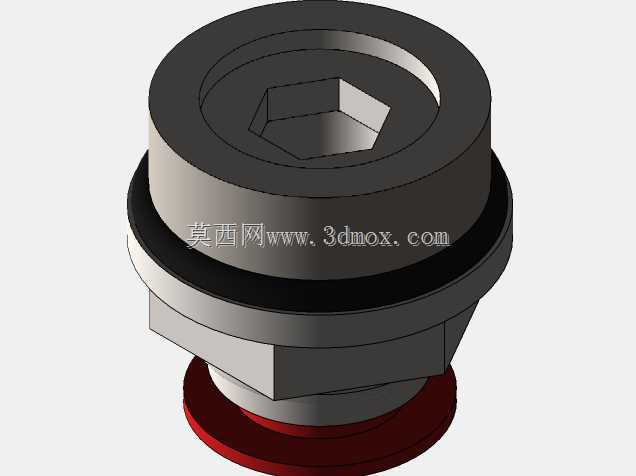

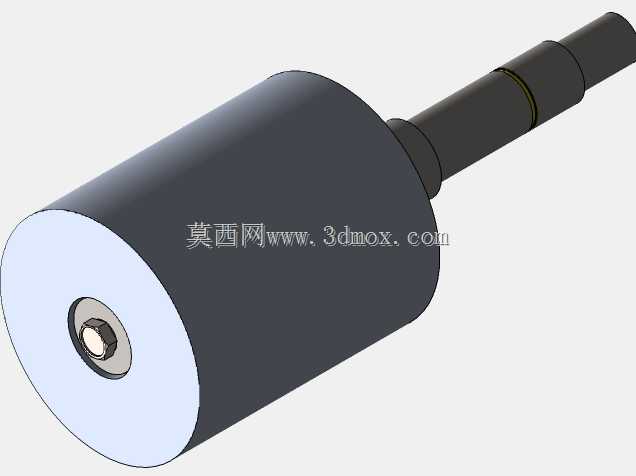

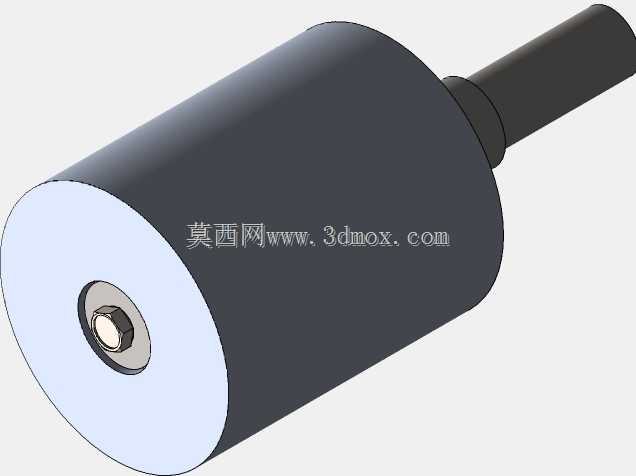

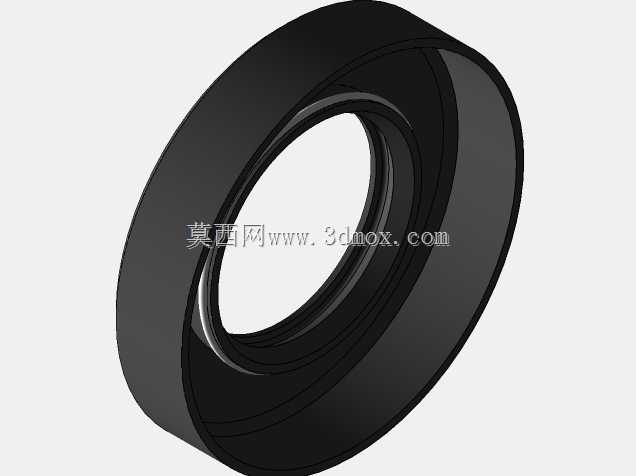

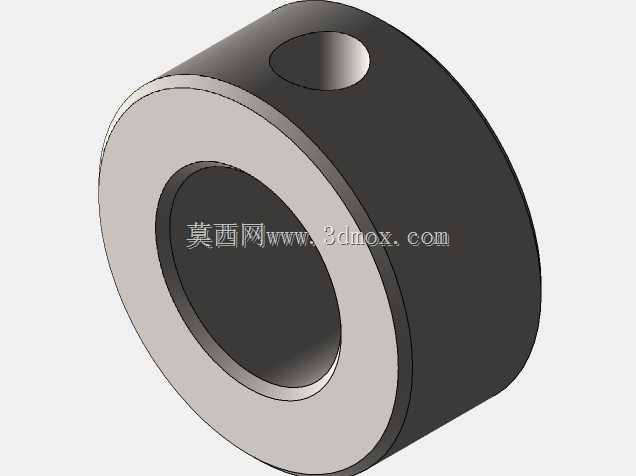

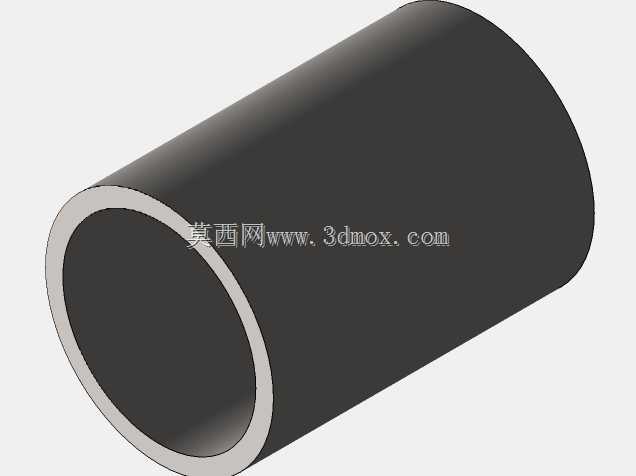

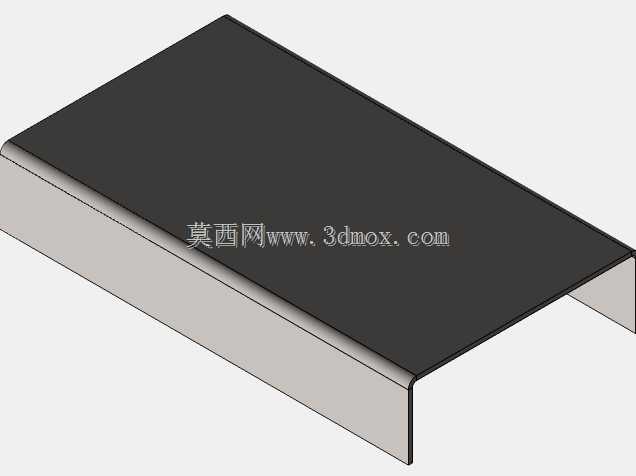

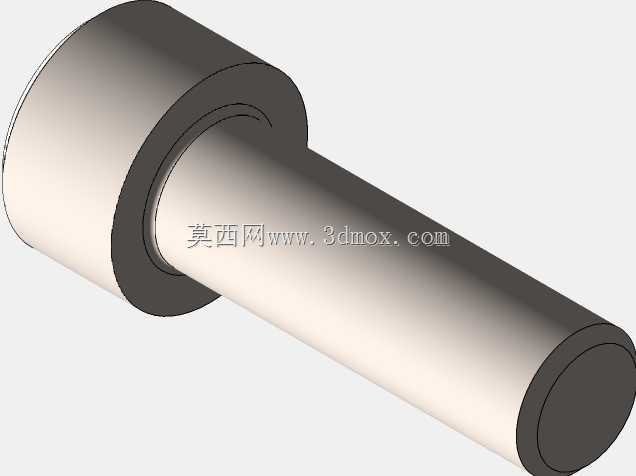

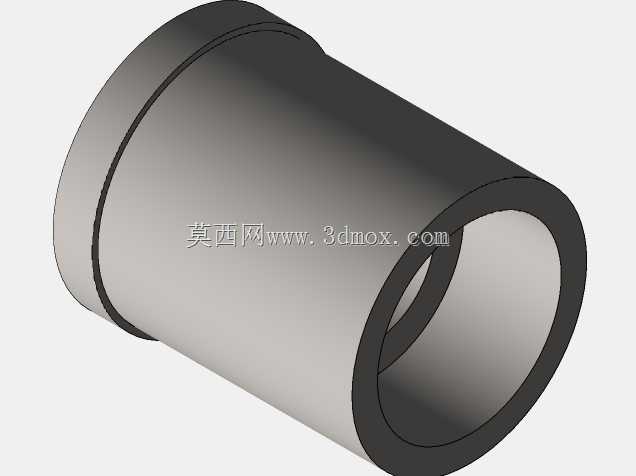

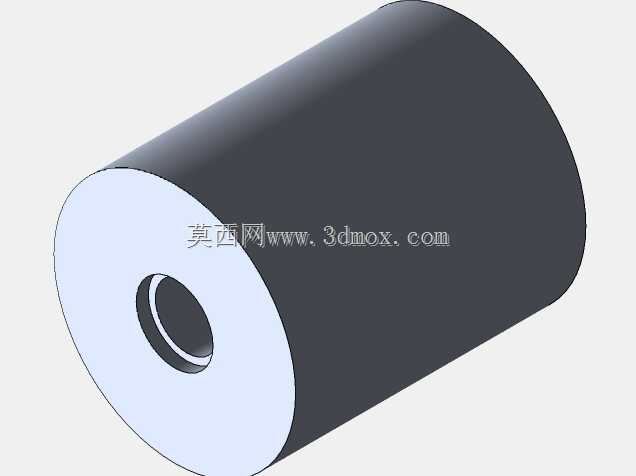

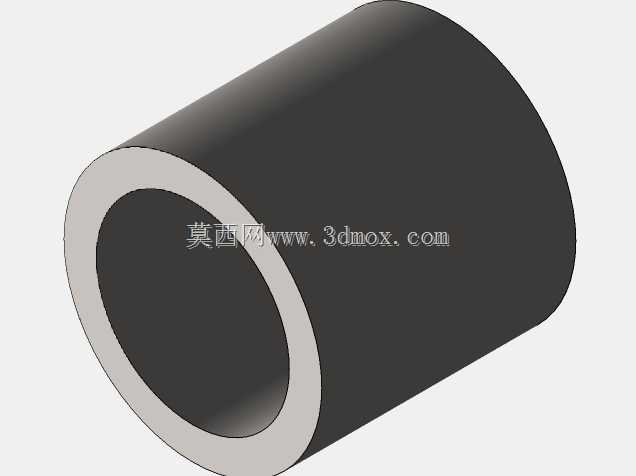

　　传动带外侧设置了全封闭的防护罩，日常实训过程中人员不会接触到旋转的传动部件，动力输出端设置了过载保护离合器，当试样夹持不当导致切割阻力超过额定阈值时，离合器会自动打滑断开动力传输，避免电机堵转烧毁或者砂轮片碎裂的风险。考虑到教学场景的使用频率，设备的所有转动摩擦部位都采用了密封式深沟球轴承，轴承座预留了注油孔，每学期实训结束后只需要通过注油孔加注一次润滑脂即可满足全年的使用需求，不需要频繁拆解维护。设备的切削液供给系统采用内置式小型循环泵，喷嘴位置对准砂轮与试样的接触点，供液量可通过侧面的调节阀手动控制，切削液经过集屑腔的滤网过滤后循环使用，不会出现切削液直排的问题，符合实训场地的环保管理要求。从安装边界来看，

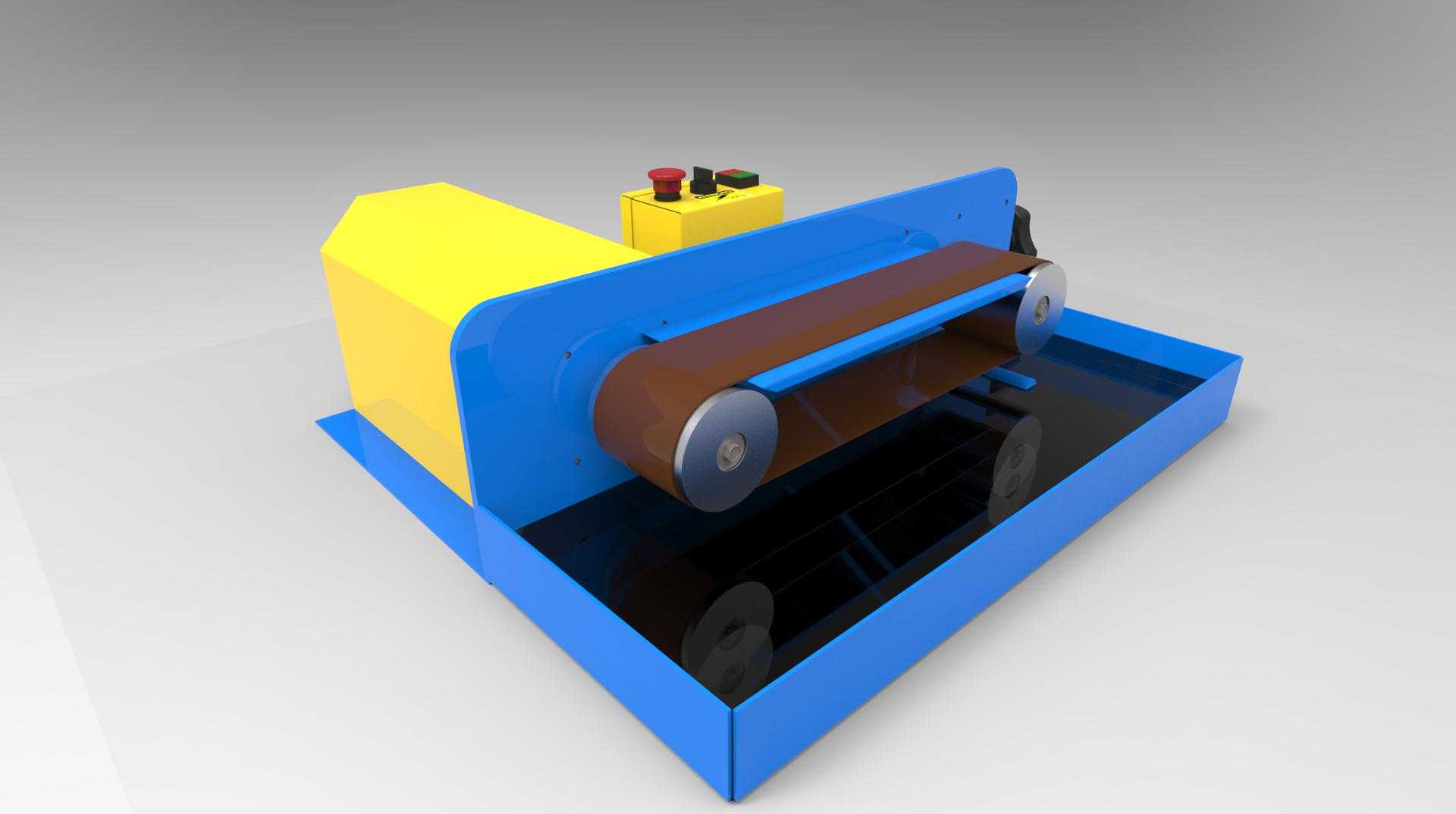

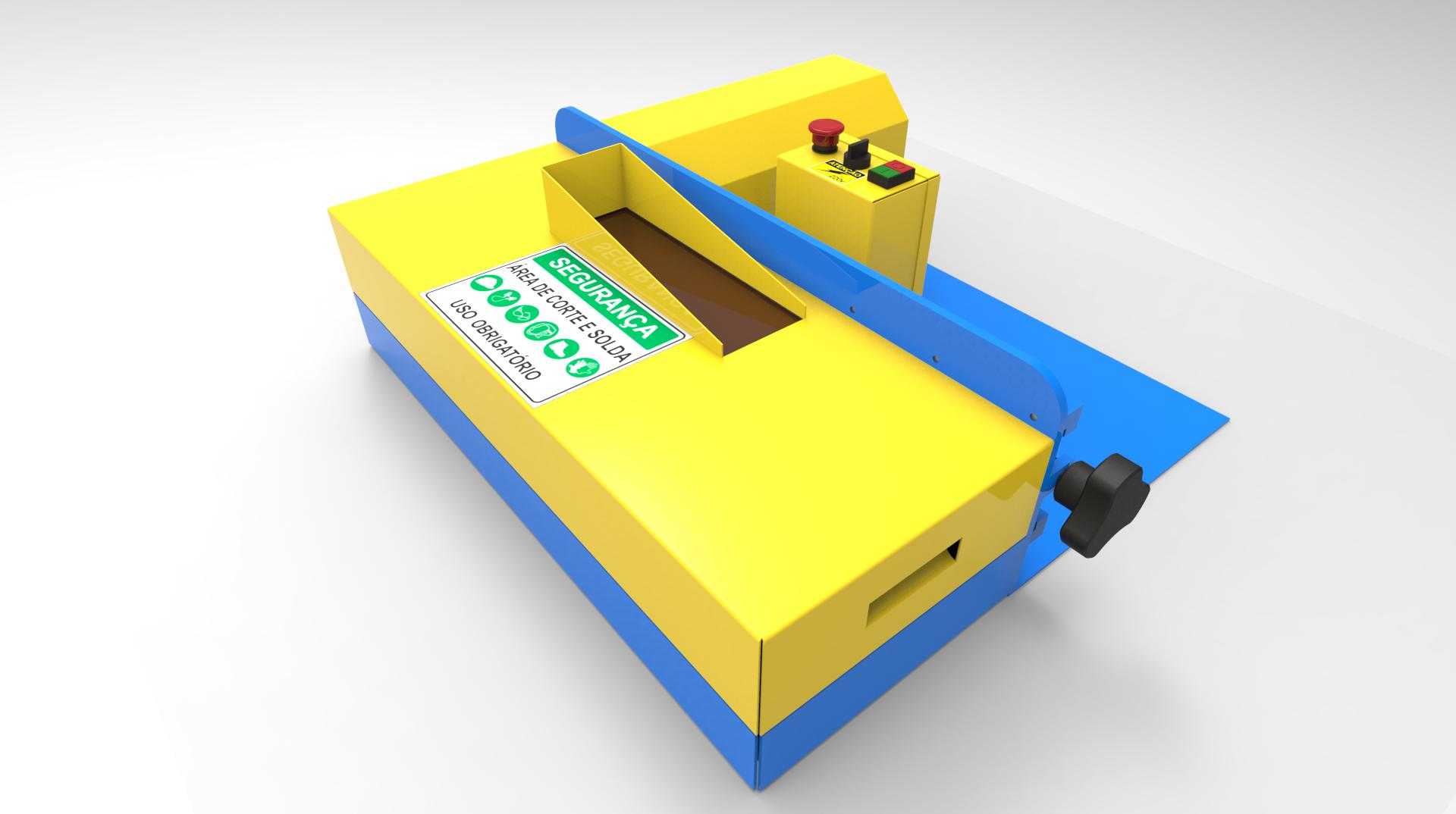

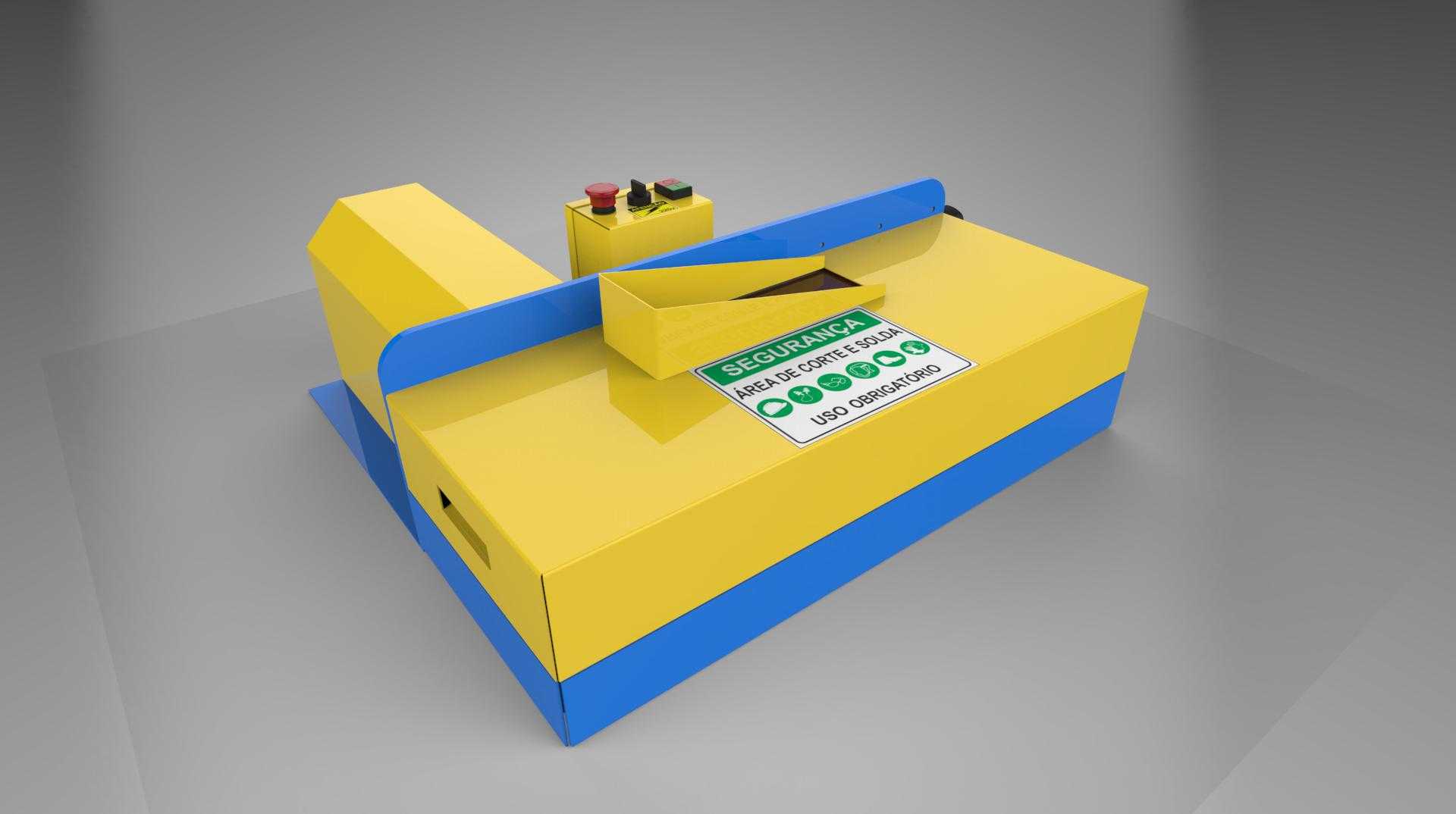

　　设备后侧预留了200mm的散热与管线维护空间，左右两侧各预留150mm的操作空间，安装时不需要额外做地基处理，只要实训台的承重达到200kg/㎡即可稳定放置，设备整体重量控制在120kg左右，两个成年操作人员即可完成搬运移位，适合实训场地根据教学需求灵活调整工位布局。在实际教学应用中，这套设备可以完成黑色金属、有色金属的金相试样裁切、小型零件的下料切割等多个实训项目，操作流程与工业现场的金相切割机保持一致，学生在实训过程中掌握的操作技能可以直接对接企业的检测岗位需求，同时因为做了多重安全防护设计，哪怕是初次接触设备的新生，在教师简单指导后也可以独立完成操作，不会出现安全事故。设备的外观采用黄蓝撞色设计，黄色的主体外壳符合机械设备的安全警示色要求，蓝色的防护部件与主体形成明显的视觉区分，操作人员可以快速识别出防护结构的位置，从视觉层面降低操作风险。
