铝合金材质Z轴数控直线运动滑台结构

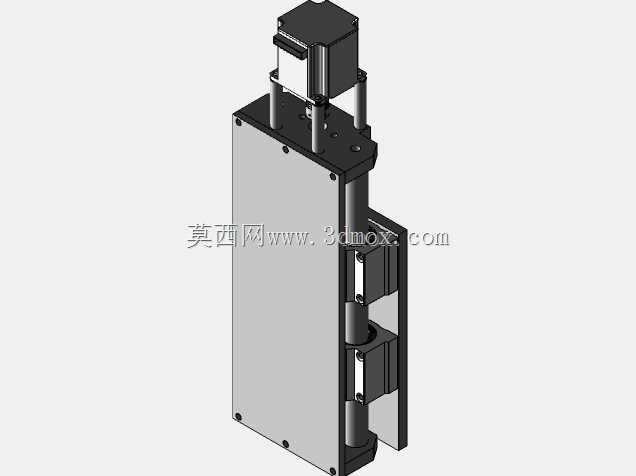

　　这款Z轴运动滑台是数控加工、精密检测类设备里常见的垂直进给执行部件，日常在小型精雕设备、桌面级数控加工工位、光学检测调焦平台、点胶作业工位上都能见到同结构的应用，主要承担垂直方向的精准位移输出，带动末端执行件完成进给、抬升、下压等动作。从结构设计来看，整体采用立式悬臂式布局，主体承载结构选用铝合金材质加工，在保证结构刚性满足轻载加工、检测场景需求的同时，有效控制了整体自重，降低了对设备安装基座的负载要求，也减少了Z轴升降过程中的运动惯量，提升启停阶段的位置稳定性。滑台的运动导向采用双圆柱导轨对称布置的方案，两根导向轴平行安装在立式背板上，滑动配合的直线轴承固定在移动滑座上，这种导向结构的优势在于装配调试难度低，

　　对安装面的形位公差容错性更好，同时能提供足够的抗倾覆力矩能力，避免滑座带载伸出时出现偏摆，保证运动过程中滑座工作面的平面度始终维持在设计公差范围内。驱动部分采用居中布置的丝杠传动结构，丝杠螺母与移动滑座刚性连接，丝杠顶端预留了驱动电机的安装接口，可适配不同规格的步进或伺服驱动单元，通过电机带动丝杠旋转，即可将旋转运动转化为滑座的直线垂直运动，丝杠的导程可根据实际进给速度、定位精度的需求灵活选配，满足不同场景下的位移分辨率要求。滑座的工作面上加工了规则排布的内螺纹安装孔，孔位按照通用安装间距设计，可直接固定各类工装夹具、检测探头、加工主轴等末端执行部件，不需要额外加工转接板，减少了装配环节的工作量。安装边界方面，

　　立式背板的两侧及背面都预留了安装固定位，可直接锁附在设备的立式机架或者龙门横梁上，整体结构的外轮廓尺寸适配桌面级小型数控设备的安装空间，不会占用过多的设备内部布局空间，运动行程范围内不会和周边的X轴、Y轴运动部件产生运动干涉。设计过程中重点考虑了运动部件的防护性，滑座与背板之间的间隙做了适配设计，可加装柔性防尘折布，避免加工过程中产生的切屑、粉尘进入导轨和丝杠的配合面，延长传动部件的使用寿命，降低日常维护的频次。在实际选型应用时，需要根据末端负载的重量、运动过程中的切削力大小核算导轨及丝杠的负载能力，这款结构的设计负载适配轻载作业场景，不适合大切削量的重型金属加工工况，更适合非金属材料的精细加工、

　　精密检测位移调整这类对运动精度有要求、负载不大的应用场景。滑台的运动极限位置预留了限位开关的安装位，可加装光电或者机械式限位开关，防止运动超程造成机械结构碰撞损坏，同时原点位置也预留了传感器安装位，方便设备调试时建立运动坐标系，保证每次上电后的位置基准统一。整体结构的零件加工工艺性较好，主体铝合金件可采用CNC铣削加工完成，导轨、丝杠、紧固件都采用标准件，可有效降低整体的制造成本，装配时只需要保证两根导向轴的平行度、丝杠与导向轴的平行度即可满足运动精度要求，不需要复杂的专用工装辅助装配，适合小批量设备集成时快速组装调试。
