凹凸卡接式异形定位连接结构件

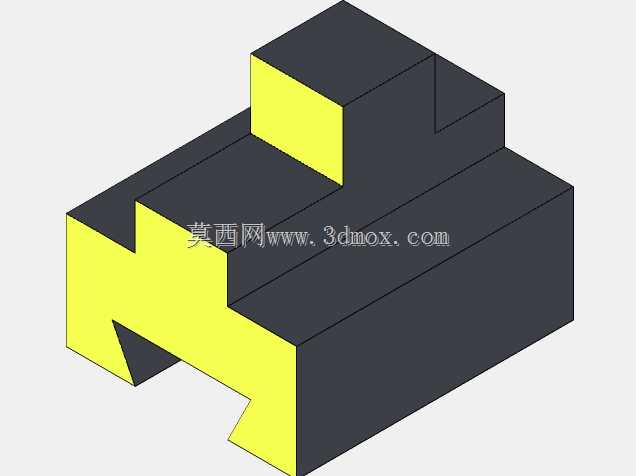

　　做这类卡接式结构件的三维建模时，最先要捋顺的是实际装配场景里的公差配合逻辑，这类构件大多用在工装夹具的快换工位、小型自动化设备的模组拼接处，不需要额外紧固件就能实现快速对位与限位，日常设备维护时拆装效率比螺栓连接高不少，尤其适合需要频繁更换治具的检测工位、传感器安装支架的快速对接场景。从结构本身来看，主体采用方块式基体做承载，一侧伸出的带斜向导向的凸台，和对应配合件的凹槽匹配时，斜角能起到导入作用，装配时不需要严格对准孔位，顺着导向面推合就能卡入到位，凸台末端的小角度斜切是为了避免卡接到位后出现硬干涉，同时能在受侧向力时分散接触应力，不会因为局部应力集中出现凸台崩边的问题。基体上方的阶梯凸台，一方面是作为装配时的握持受力位，

　　方便操作人员手动推合拆卸，另一方面是作为限位面，当卡接结构推合到设定位置时，阶梯面会和配合件的端面贴合，控制卡入深度，避免过度推挤导致配合面磨损。设计时首先要确定的是安装边界尺寸，基体的长宽高需要匹配安装位的预留空间，凸台的伸出长度要根据配合凹槽的深度来定，预留0.1到0.2mm的配合间隙，既不会因为间隙过大出现装配后晃动，也不会因为间隙过小导致卡滞无法顺利拆装。卡槽的内凹角度要和凸台的斜角完全匹配，接触面积控制在凸台侧面总面积的80%左右，保证卡接后的连接刚性，承受常规的侧向拉扯力时不会松脱。这类结构的材质一般选用POM或者6061铝合金，POM材质自带润滑性，反复拆装的磨损量小，适合轻载的快换场景；

　　铝合金材质经过阳极氧化处理后表面硬度更高，适合承载稍大的模组连接场景。建模过程中要注意所有棱边做0.2mm的倒角处理，避免锐边割手，同时去除加工时的毛刺残留，斜导向面的角度一般设置在15度到20度之间，角度太小导向效果差，角度太大会导致卡接后自锁性不足，受振动时容易松脱。实际应用中，这类结构常搭配小型磁吸组件使用，在卡接到位后靠磁力提供额外的锁紧力，不需要额外的锁扣结构，就能满足振动工况下的连接可靠性，比如在流水线的小型检测传感器安装位，用这种卡接结构固定传感器支架，更换不同检测规格的传感器时，只需要拔下旧支架卡入新支架即可，不需要拧动螺丝调整位置，能大幅缩短换型时间。结构的壁厚设计要均匀，基体的壁厚和凸台的壁厚保持一致，

　　避免注塑或者铣削加工时出现变形，凸台和基体的连接处做R0.5的圆角过渡，减少应力集中，长期受交变载荷时不会在连接处出现断裂。安装时不需要额外的固定孔，依靠卡接结构的预紧力就能固定在安装基座上，整体占用的安装空间比传统的角码加螺栓的连接方式小30%左右，适合空间紧凑的小型设备内部使用。建模时要重点校验配合面的重合度，在装配环境下做干涉检查，确保推合过程中除了设计的接触限位面之外，其余面都留有足够的间隙，不会出现运动卡滞，同时要模拟拆装过程的运动轨迹，确认斜导向面能顺利导入凹槽，不会出现卡边的问题。
