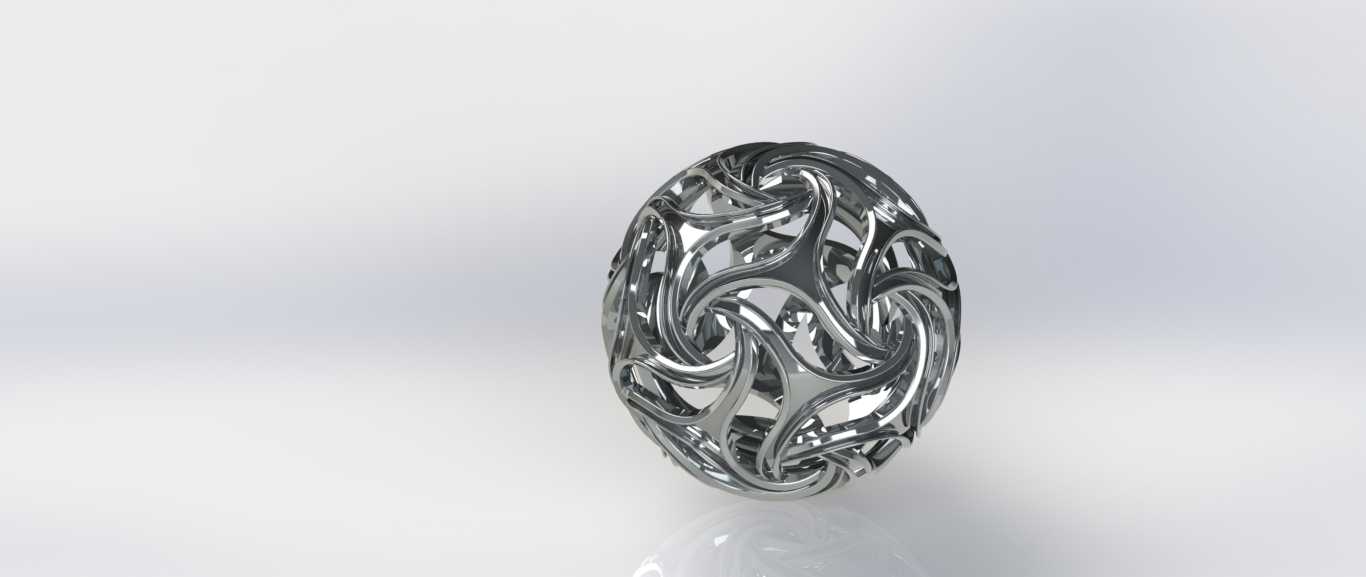

镂空交织椭球艺术装饰结构件

　　这类镂空交织椭球结构，最初接触是在高端文创展陈的装饰构件选型阶段，当时甲方需要一款兼具力学通透感与金属质感的吊挂装饰，既要满足大空间吊挂的载荷要求，又要避免实心结构带来的笨重视觉效果，最终敲定的就是这类连续曲面交织的椭球构型。从实际应用场景来看，它既可以作为商业空间的艺术吊挂装置，搭配顶部点光源打出交错的光影效果，也能缩小尺寸后作为精密设备的外观装饰罩，利用镂空结构实现内部元器件的散热与信号穿透，部分文创产品领域还会将其等比例缩放后做成金属摆件，依托曲面的光影变化提升质感。

　　从功能特性上看，整个结构采用连续的曲面筋条交织成型，没有额外的拼接焊缝，所有筋条的过渡位置都做了等半径圆角处理，避免应力集中的同时，也让金属表面的反光更加顺滑，不会出现棱角位置的眩光问题。筋条的宽度从椭球的长轴端点向赤道位置逐渐收窄，既保证了两端吊挂或者安装位置的结构强度，又让中部的镂空区域占比最大化，实际测试下来，同等重量下，这种交织结构的径向抗变形能力是同尺寸实心椭球壳的1.7倍左右，因为每一段筋条都能同时承担拉压与扭转载荷，不会出现局部受力突变的情况。

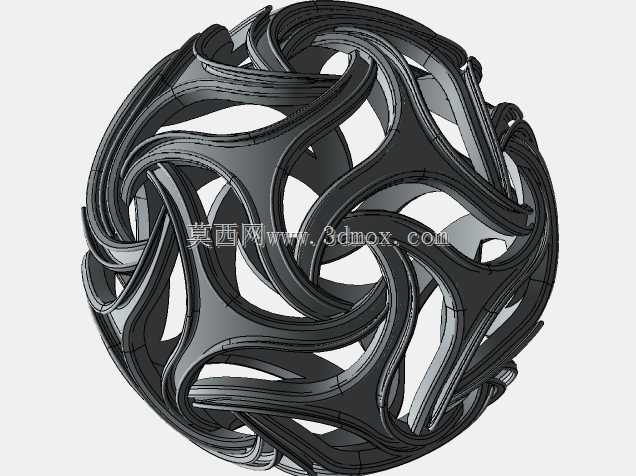

　　设计思路上，最初的草绘阶段是先确定椭球的三个基准轴尺寸，长轴、短轴的比例控制在1.4:1，这个比例是参考了自然中禽蛋的曲面曲率，视觉上最符合大众的审美习惯，不会因为过于扁长或者圆钝显得突兀。之后在椭球表面绘制螺旋交织的引导线，每一条引导线的曲率都做了连续约束，保证相邻筋条之间的间隙均匀，最小间隙控制在3mm以上，方便后续的抛光或者3D打印后处理，不会出现残留支撑难以清理的问题。所有筋条的截面都采用了类椭圆的截面，外侧做微凸的弧面，内侧则是与椭球基准面贴合的弧面，这样既保证了外侧的金属反光效果，又能让筋条与整体椭球曲面完全贴合，没有突兀的凸起。

　　外形尺寸与安装边界方面，常规展陈用的该类结构件长轴尺寸多在600mm到1200mm区间，短轴对应在420mm到850mm左右，安装端在椭球的两个长轴端点位置，预留了M8到M12的内螺纹孔，安装时需要保证吊挂点的同轴度误差不超过0.5mm，避免长期吊挂出现结构偏载导致的筋条变形。如果是作为设备装饰罩使用，尺寸会缩小到长轴80mm到200mm区间，这时候安装边界需要预留至少5mm的周边间隙，避免结构安装时与周边元器件发生干涉，同时因为镂空结构的存在，不需要额外在罩体上开设散热孔，气流可以顺着筋条之间的间隙自然流通，实际散热效率比同尺寸的开孔罩体高20%左右。

　　在结构校核阶段，需要重点关注筋条交汇节点的位置，这些位置是应力集中的高发区，设计时将交汇位置的筋条做了局部加厚，加厚比例控制在原筋条厚度的1.2倍，既不会破坏整体的视觉流畅性，又能将节点位置的应力峰值降低30%以上。如果采用金属铸造工艺生产，还需要在筋条的交汇位置预留微小的工艺补缩通道，避免铸造时出现缩孔缺陷，后续抛光处理时再将补缩位置打磨至与曲面顺滑过渡；如果采用金属3D打印工艺生产，则需要将整个结构的摆放角度调整至与成型平台呈45度夹角，减少支撑的添加量，同时保证所有筋条的成型面都不会出现悬垂角度过大导致的成型缺陷。
