小型混凝土搅拌运输车结构三维设计

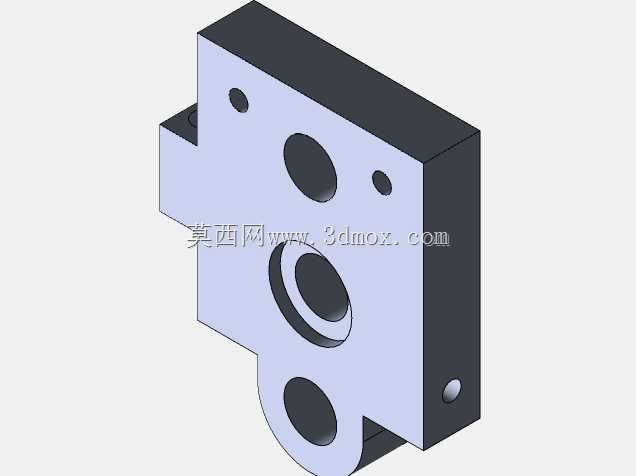

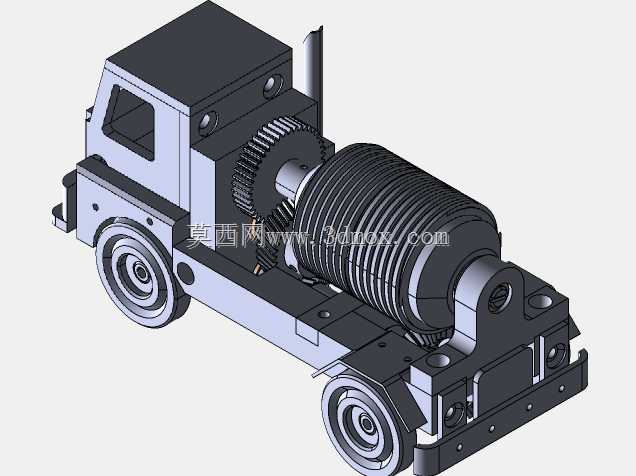

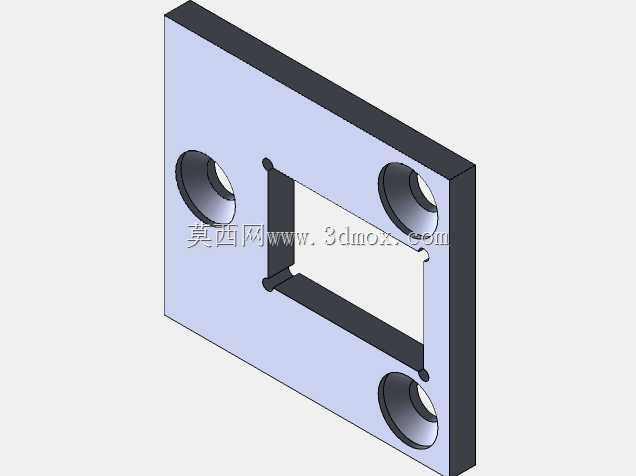

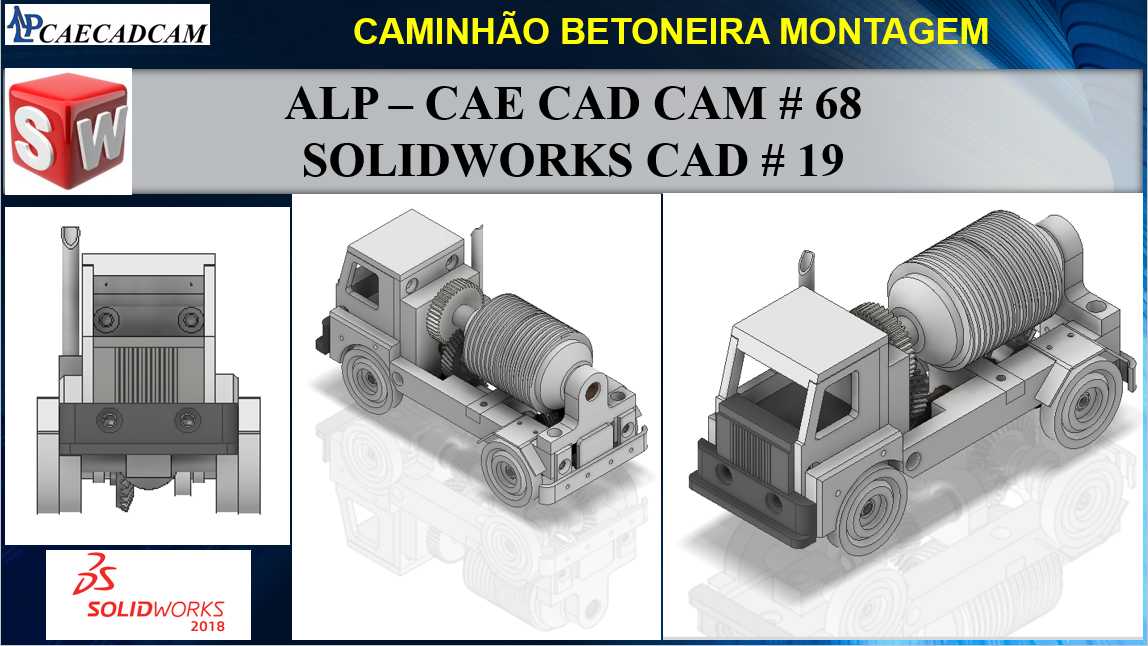

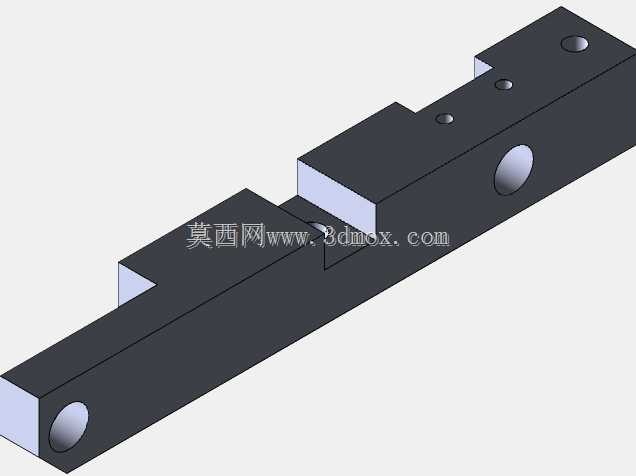

　　在市政小型工程、乡村自建房施工、狭窄巷道作业场景中，常规大型搅拌车受场地宽度、转弯半径限制无法驶入，这类小型搅拌运输设备刚好填补了作业空白，可独立完成短距离混凝土拌合料转运、现场临时搅拌作业，避免拌合料在运输途中出现离析、初凝问题，适配小体量混凝土施工的灵活调度需求。从结构设计逻辑来看，整套模型优先还原了实车的功能分区布局，前部为驾驶室与动力舱区域，中部设置传动衔接组件，后部承载倾斜布置的搅拌罐体，罐体轴线与水平面保持固定倾角，既保证拌合料在转动过程中不会从进料口溢出，也能让内部螺旋叶片在正转时持续搅动拌合料、反转时顺着导槽完成卸料动作。行走机构采用四轮承载布局，前后轮距与轴距参数按照小型作业设备的通行边界设定，

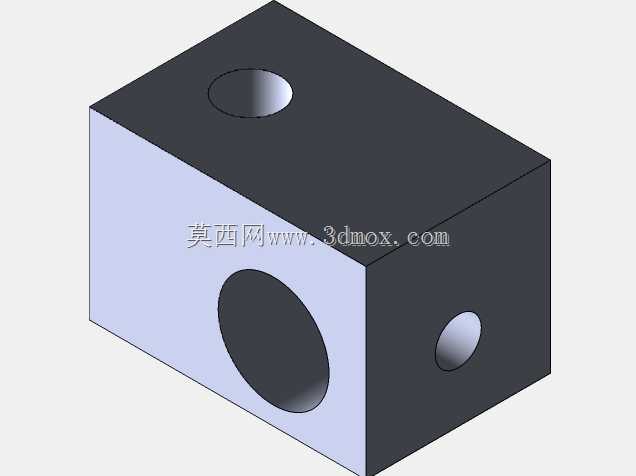

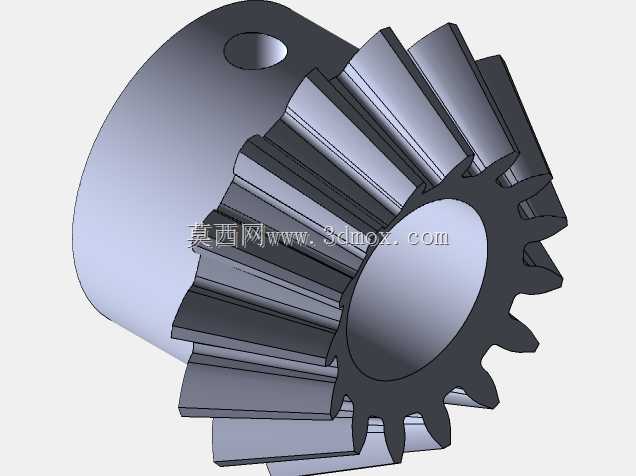

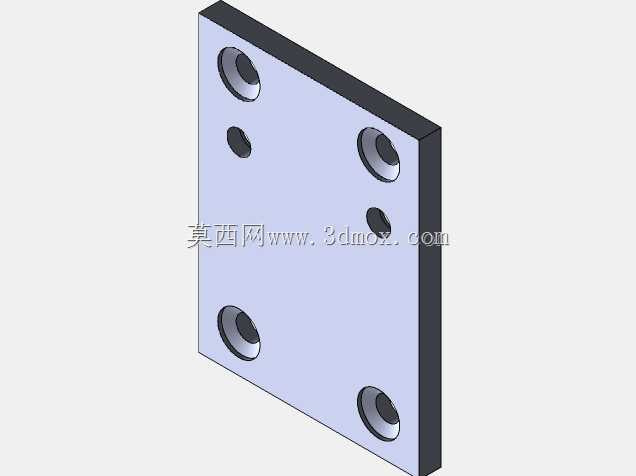

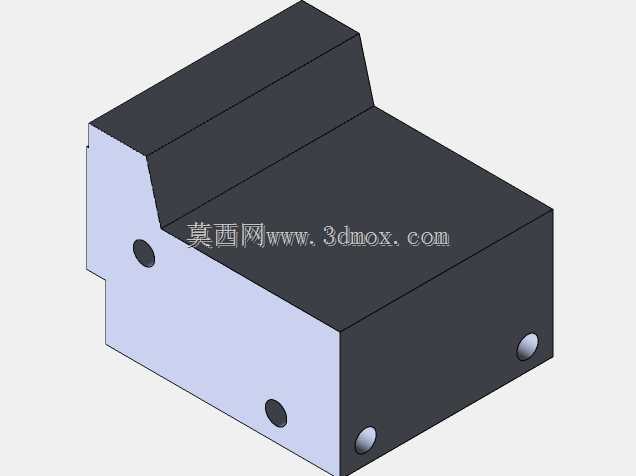

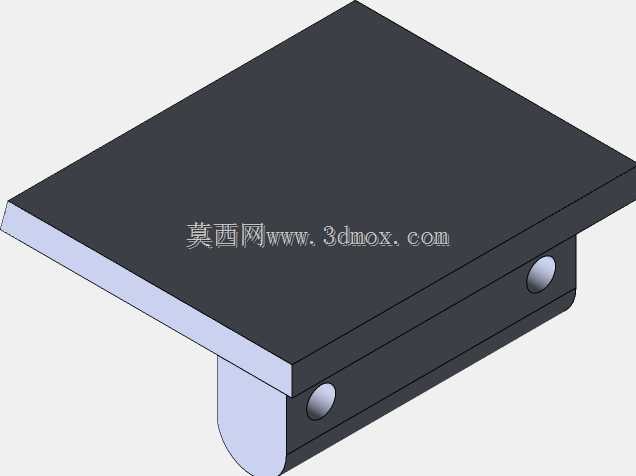

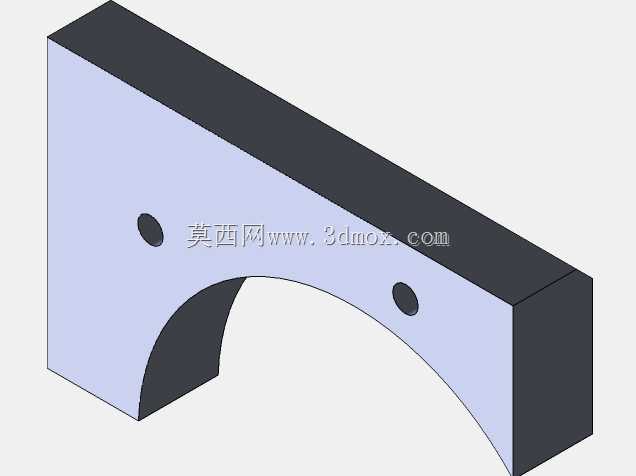

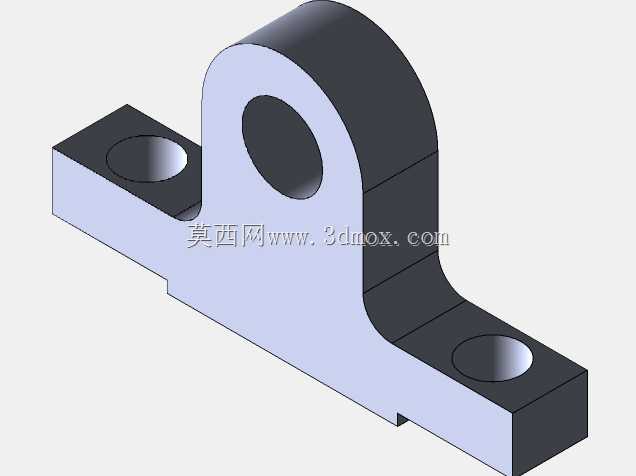

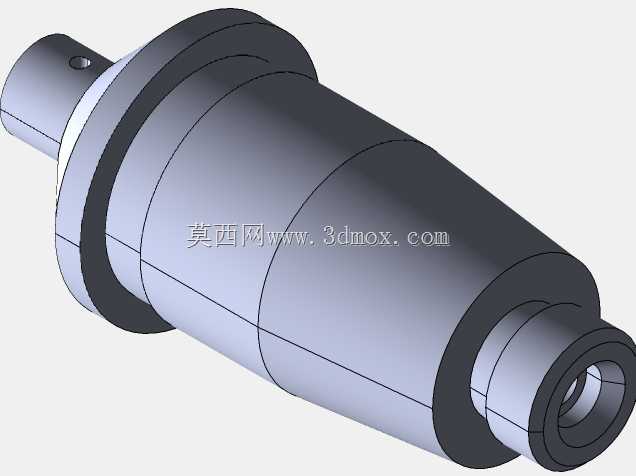

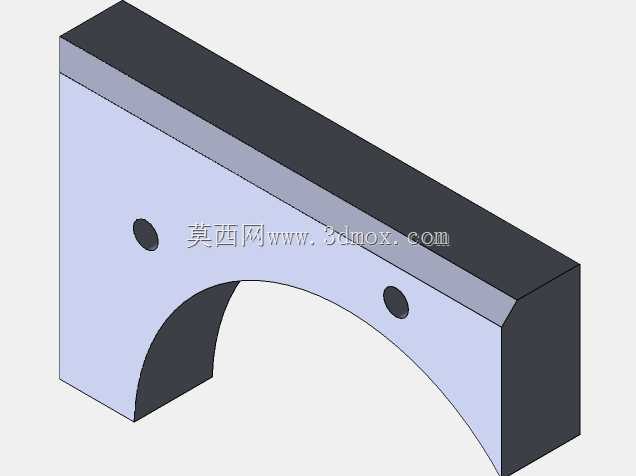

　　可满足宽度2米以内巷道的转弯通行需求，底盘预留的安装位可适配不同功率的动力输出单元，不管是采用燃油动力还是电机驱动，都能通过调整传动连接位完成动力匹配。搅拌罐体的外部设置了环形滚道，与底盘上的托轮组形成滚动支撑，降低罐体转动时的摩擦阻力，罐体与传动系统的连接端采用浮动式支撑结构，可抵消车辆行驶在颠簸路面时产生的径向跳动，避免传动齿轮出现偏载打齿问题。罐体内部的螺旋叶片采用变螺距设计，靠近进料口位置螺距更大，方便快速进料，靠近卸料口位置螺距收窄，可在卸料时更顺畅地将拌合料导出，叶片表面做了圆弧过渡处理，减少混凝土粘附的同时，降低搅拌过程中的阻力损耗。传动系统的设计兼顾了行驶与搅拌的动力分配，动力从输出端分出两路，

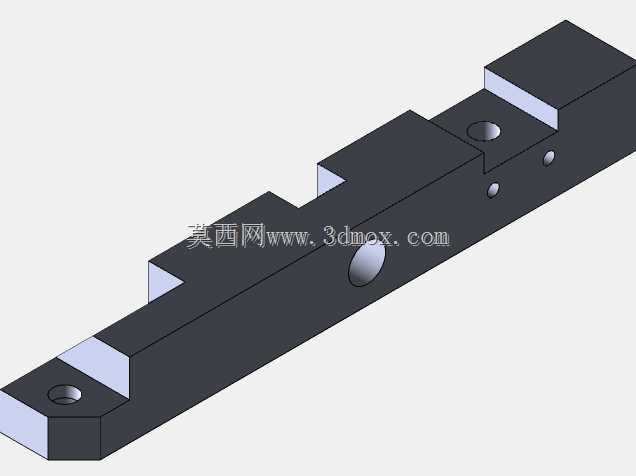

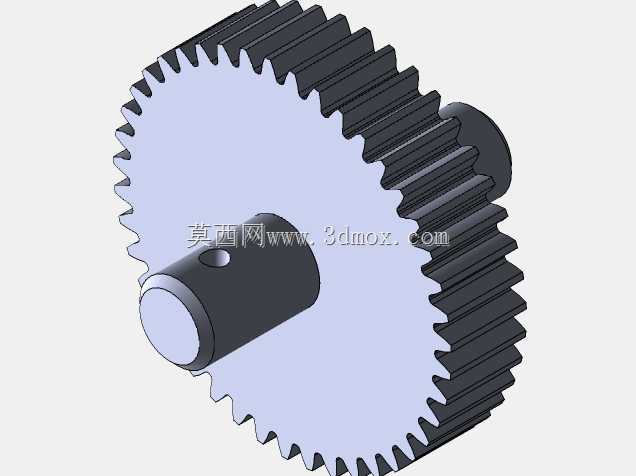

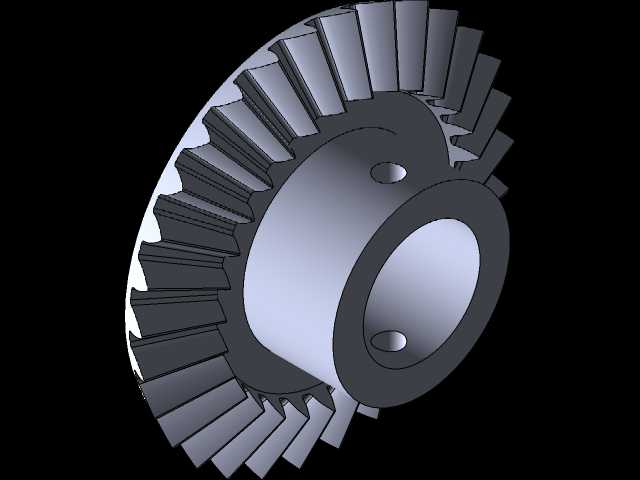

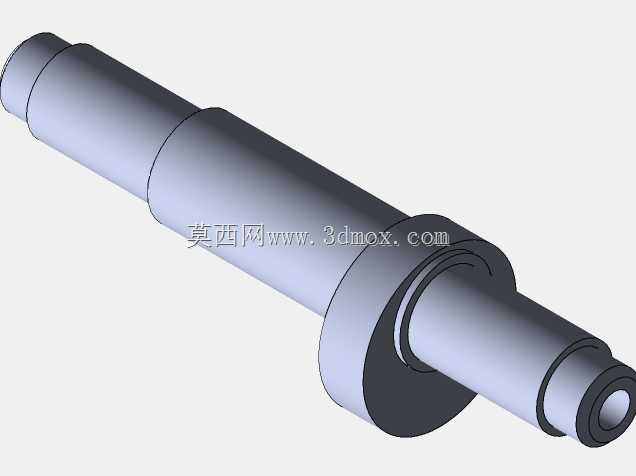

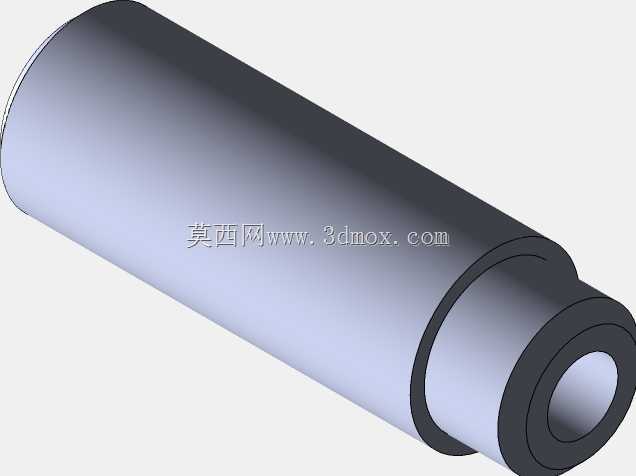

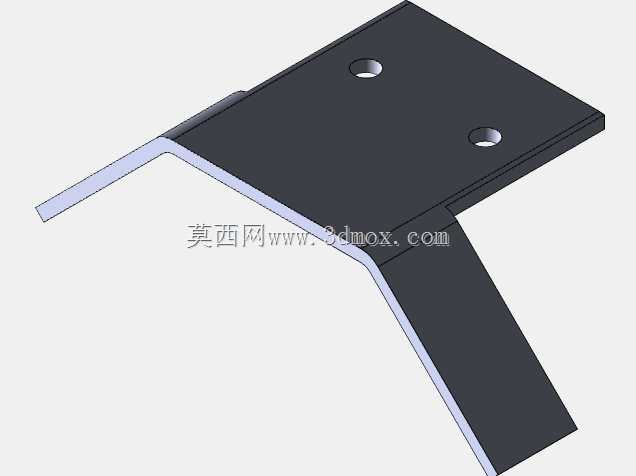

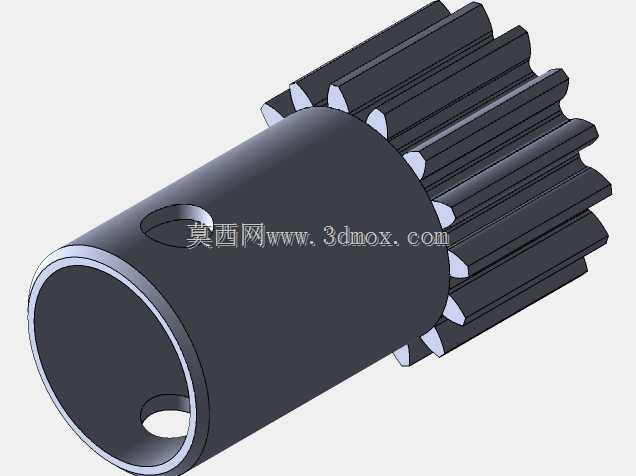

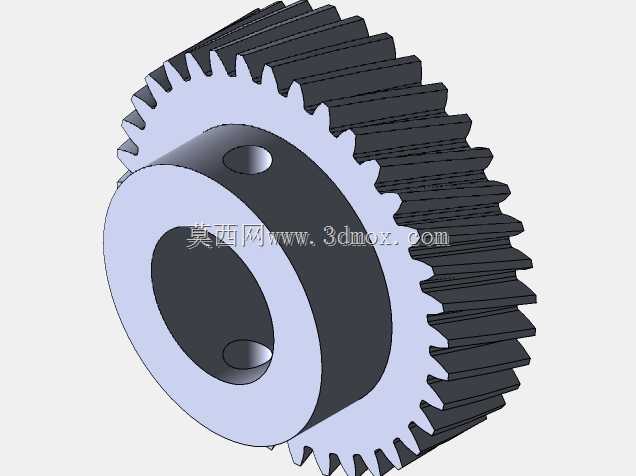

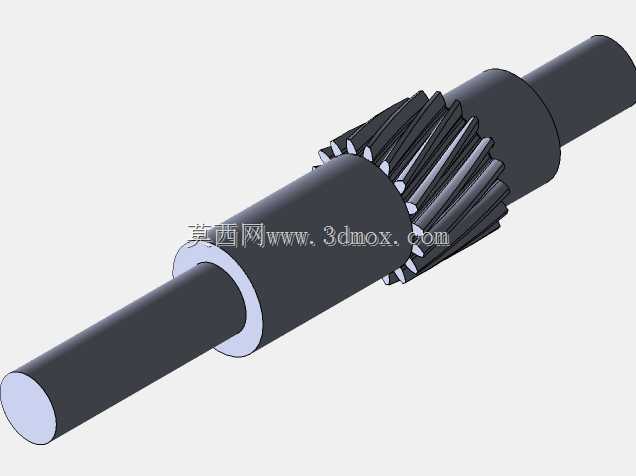

　　一路传递至行走驱动桥控制车辆行进，另一路通过减速机构连接罐体驱动齿轮，可根据作业需求调整罐体转速，运输状态下保持低速转动维持拌合料均匀性，卸料状态下切换至反转档位提高转速加快出料速度。驾驶室的布局按照小型工程车辆的操作视野要求设计，前挡风玻璃倾角与侧窗位置可保证驾驶员观察到前方路况与罐体进料口位置，方便在接料、卸料时对位操作，底盘两侧设置的防护栏可避免行驶过程中飞溅的碎石卷入传动部件，后部的卸料导槽采用可翻转结构，不用时可向上收起减少整车长度，作业时放下可引导拌合料流向指定浇筑位置。整套结构的安装边界充分考虑了小型作业场景的限制，整车高度控制在2.2米以内，可顺利通过常规限高路段，最小转弯半径小于4米，在狭小施工场地内可灵活掉头，

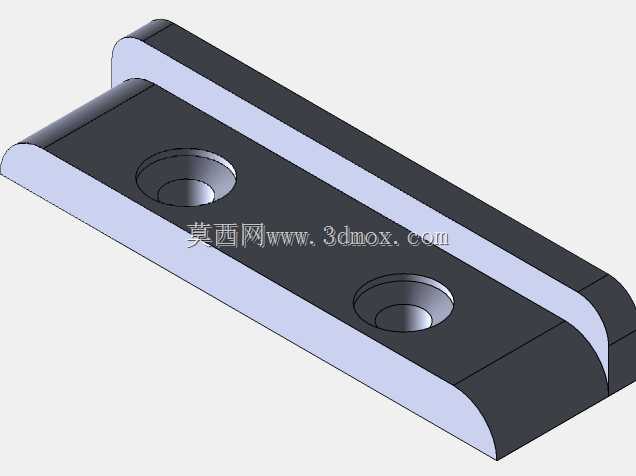

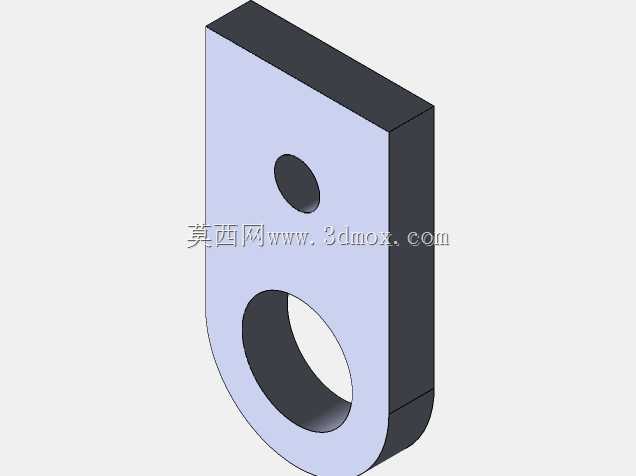

　　各部件的连接位置都预留了检修空间，日常维护时可快速拆卸托轮、传动齿轮等易损件，不需要整体吊装罐体就能完成保养作业。针对现场临时搅拌的需求，罐体进料口位置预留了加料接口，可直接接入供水管道与骨料投料装置，在没有固定搅拌站的偏远作业点，可直接在现场完成混凝土拌合，不需要额外配置独立搅拌设备，进一步提升了小工程施工的灵活性。
