小型混凝土搅拌运输作业车结构设计

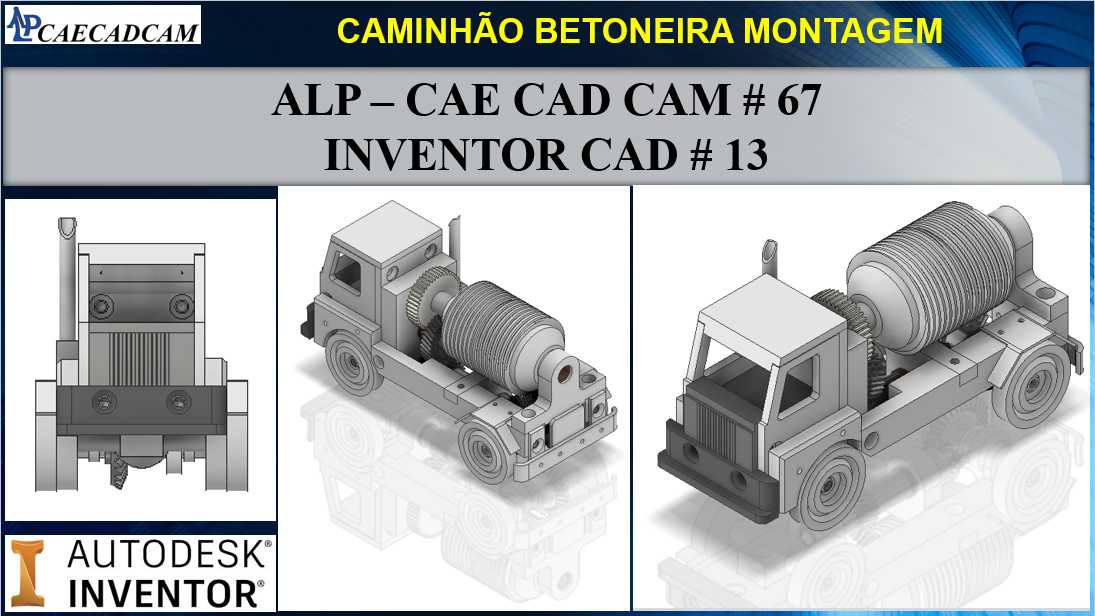

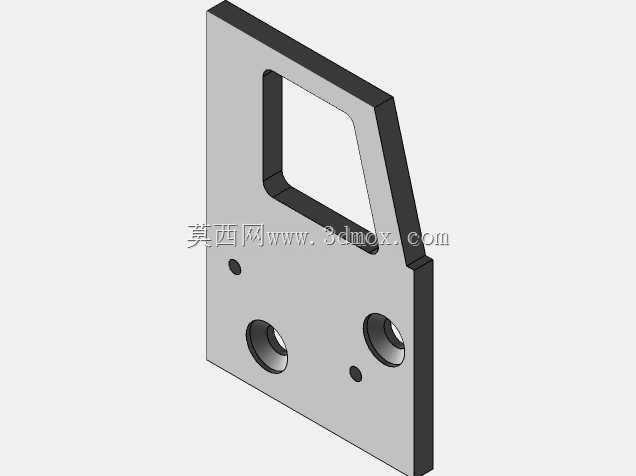

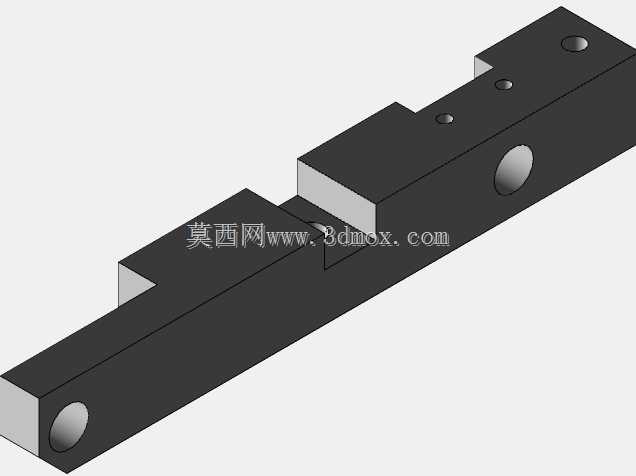

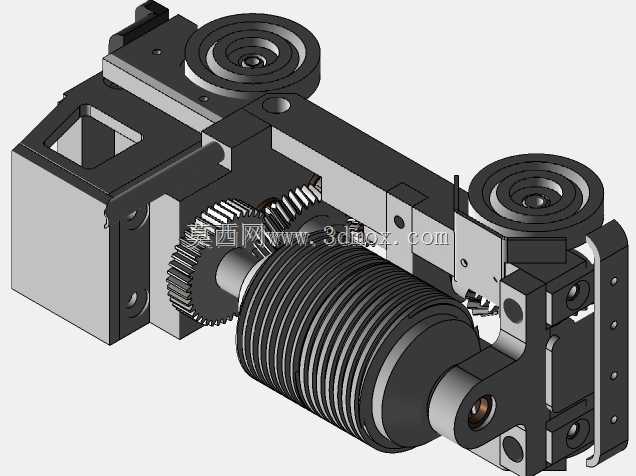

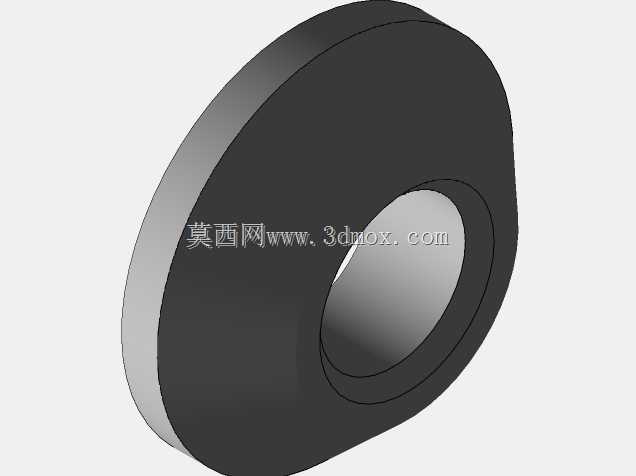

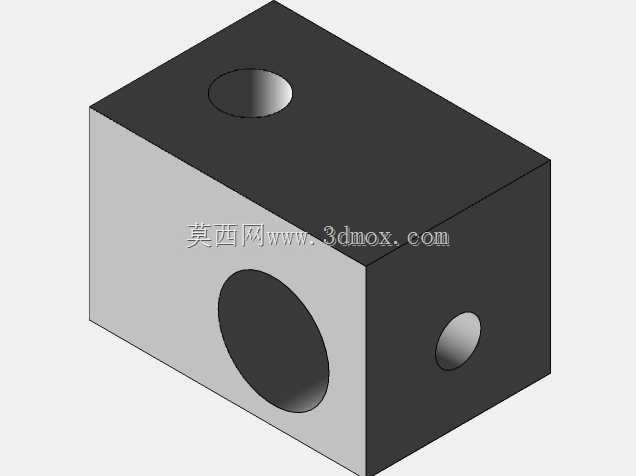

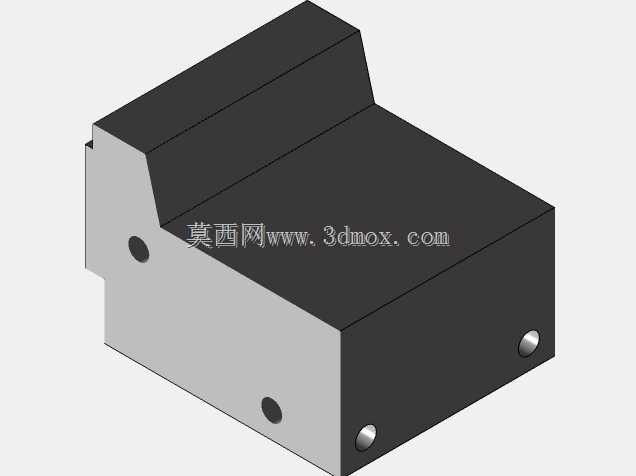

　　这款小型搅拌运输设备的三维结构设计，核心围绕狭窄施工场景的混凝土转运需求展开，区别于大型搅拌车的宽体设计，整体轮廓做了紧凑化处理，可适配乡镇自建房施工、厂区内部路面修补、地下管廊作业等大型设备无法进入的受限空间作业场景，解决短距离、小批量混凝土运输过程中易离析、初凝快的实际问题。从结构布局来看，底盘采用刚性车架设计，前后轮距做了收窄处理，最小转弯半径控制在极小范围，可在宽度不足三米的施工便道上灵活转向，驾驶室设置在车架前部偏左位置，预留出右侧的罐体安装空间，驾驶位视野可覆盖前部作业区域与右侧罐体检修位，作业过程中驾驶员无需频繁下车观察罐体运转状态。搅拌罐体采用前低后高的倾斜安装角度，进料口设置在罐体后部高位，卸料槽可翻转折叠，

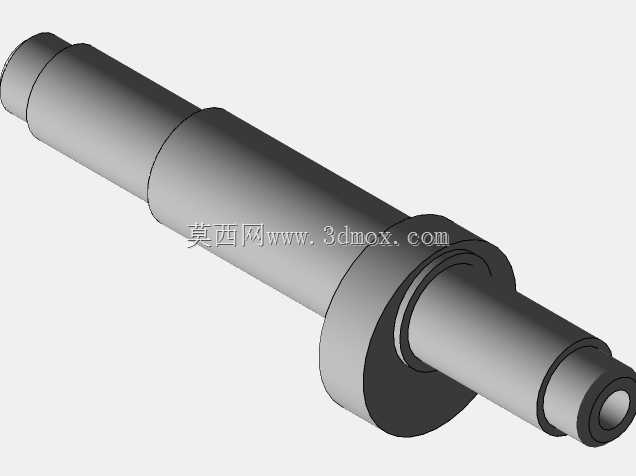

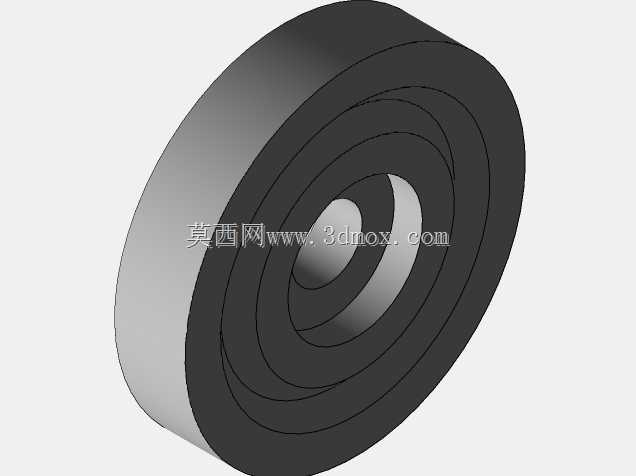

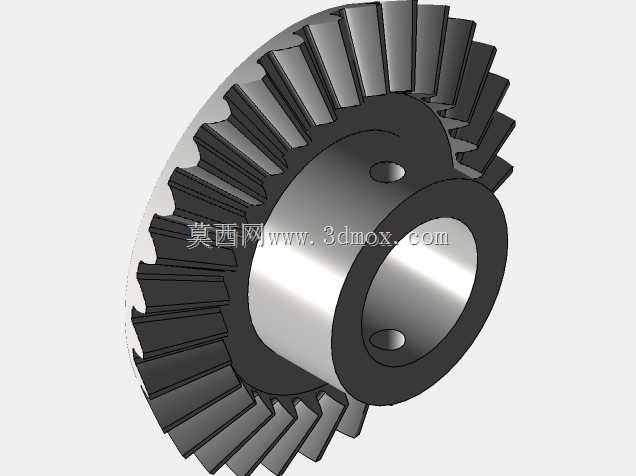

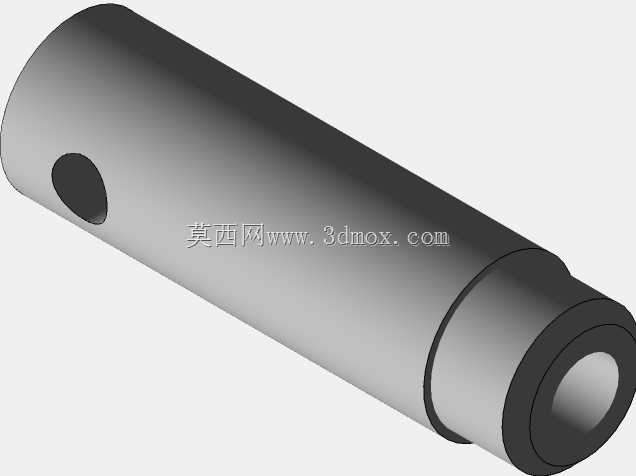

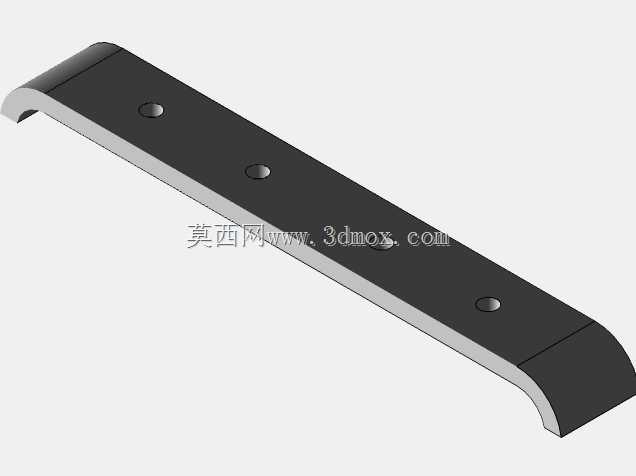

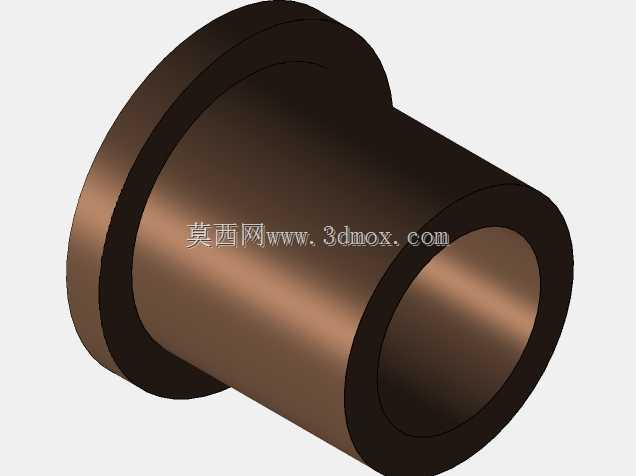

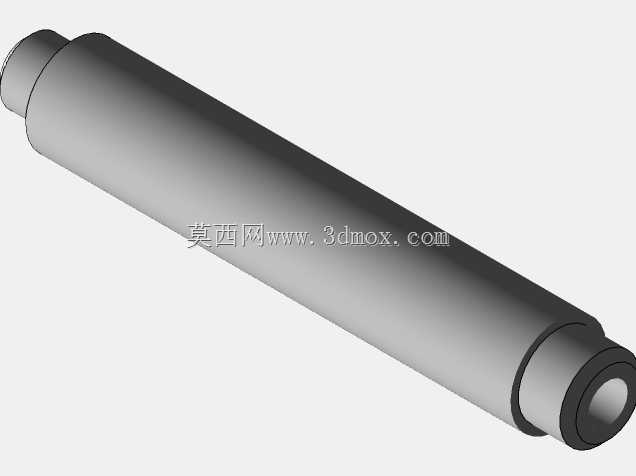

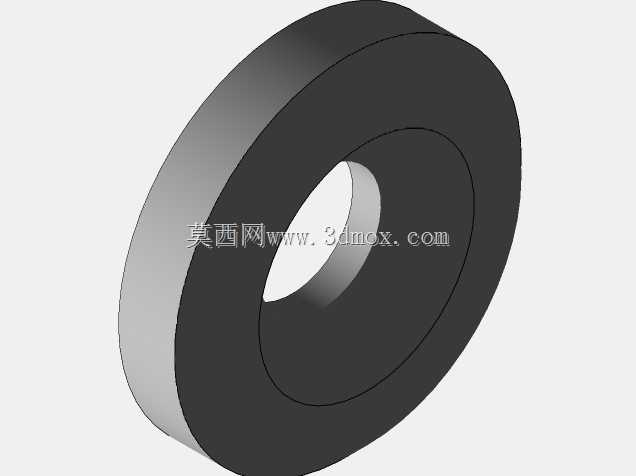

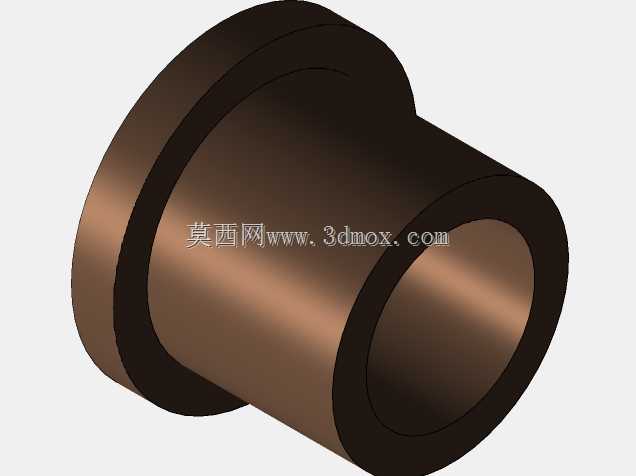

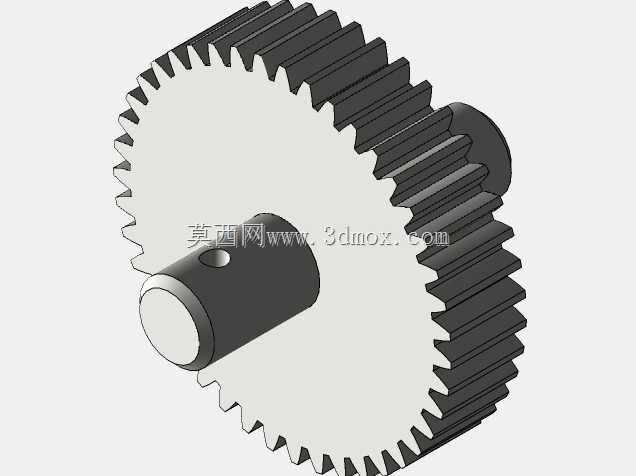

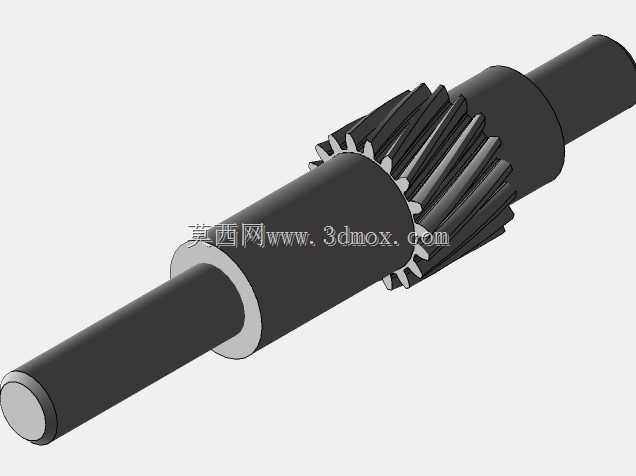

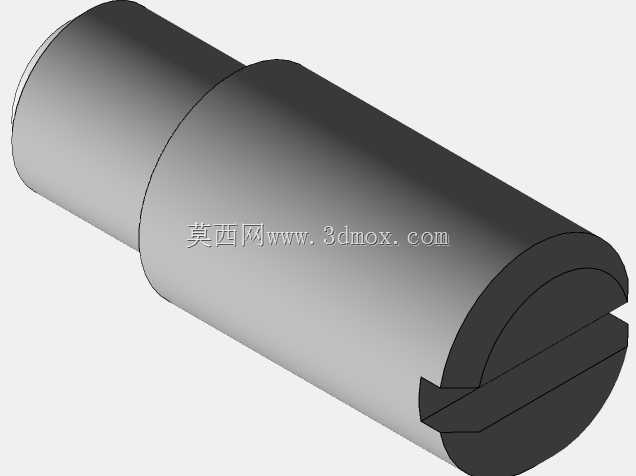

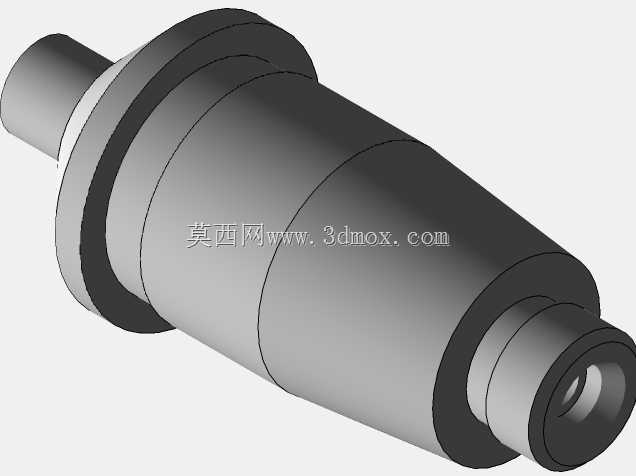

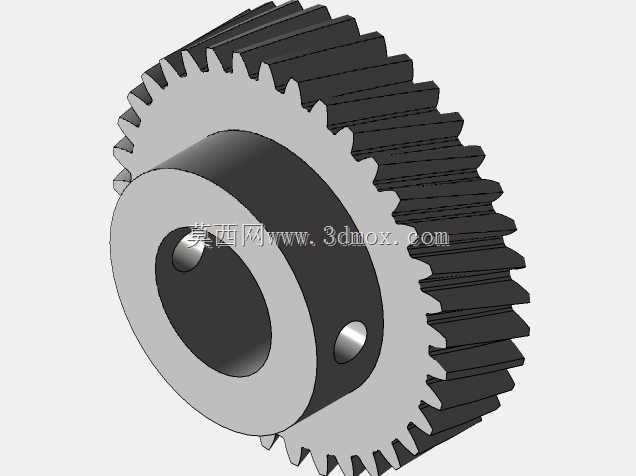

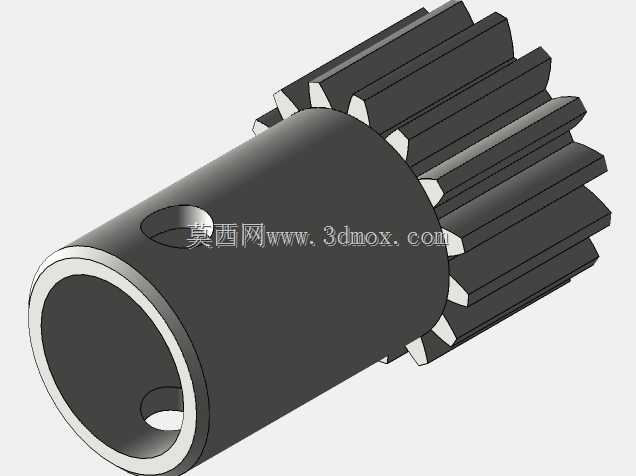

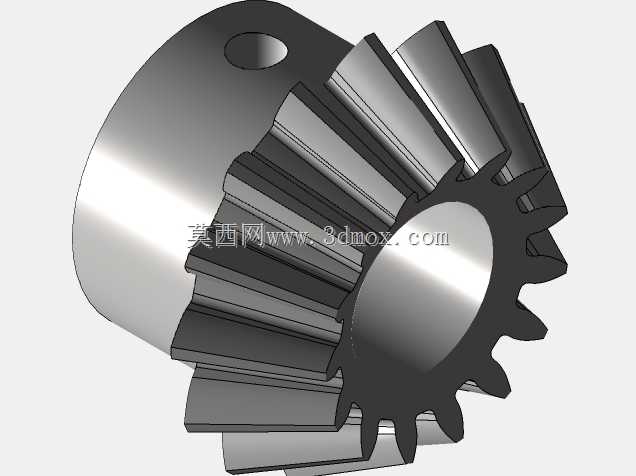

　　作业时可根据接料位置调整卸料槽的倾斜角度与伸出长度，非作业状态下可折叠收靠在罐体侧面，减少整车通行宽度。罐体内部的螺旋叶片采用变螺距设计，进料区段螺距较大，可快速承接卸入的混凝土拌合料，运输过程中罐体保持恒定低速转动，叶片带动拌合料沿螺旋轨迹持续循环翻动，避免骨料沉降离析，卸料区段螺距收窄，可在罐体反转时快速将拌合料导向出料口，卸料残留率控制在极低水平。传动系统采用电机直连减速机构的驱动形式，减速机构输出端与罐体滚道配合，省去了传统长传动轴的传动损耗，同时在罐体前后端设置了支撑托轮，托轮表面采用耐磨橡胶材质，既可以承受罐体满载时的径向载荷，又能缓冲罐体转动过程中的跳动，减少作业过程中的结构异响与磨损。

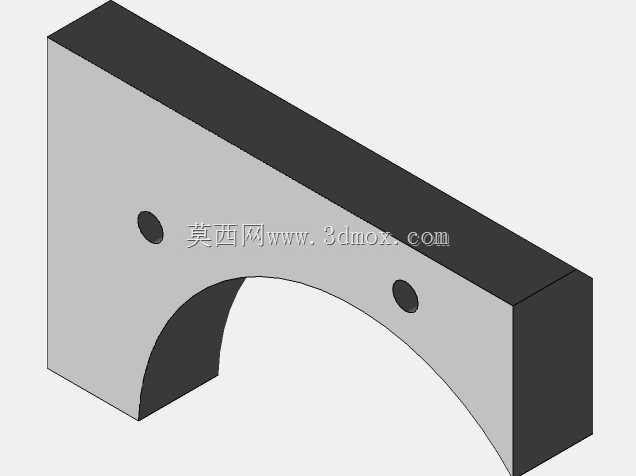

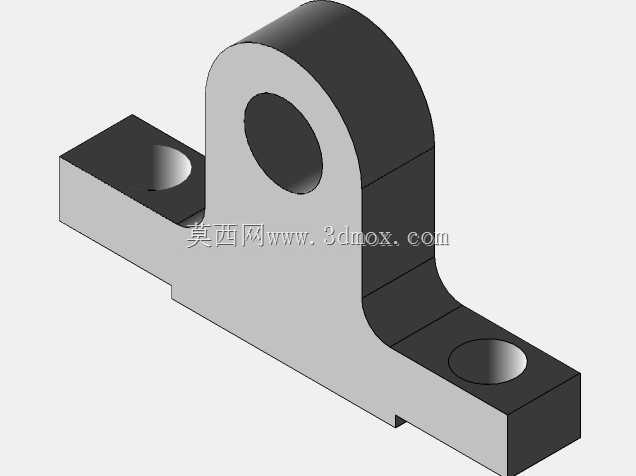

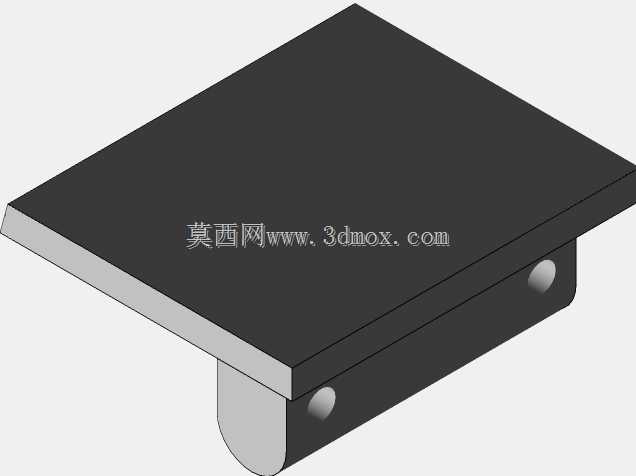

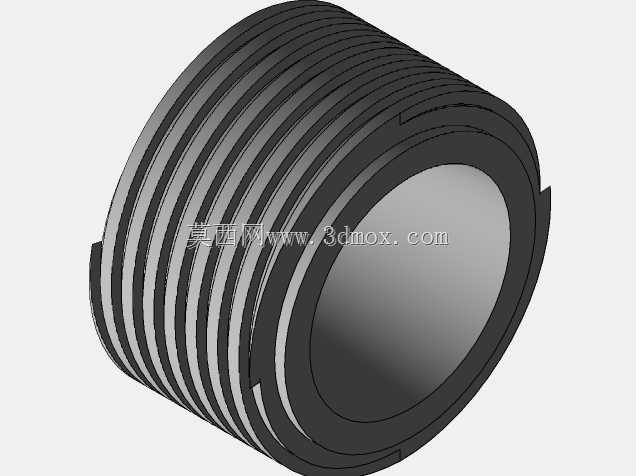

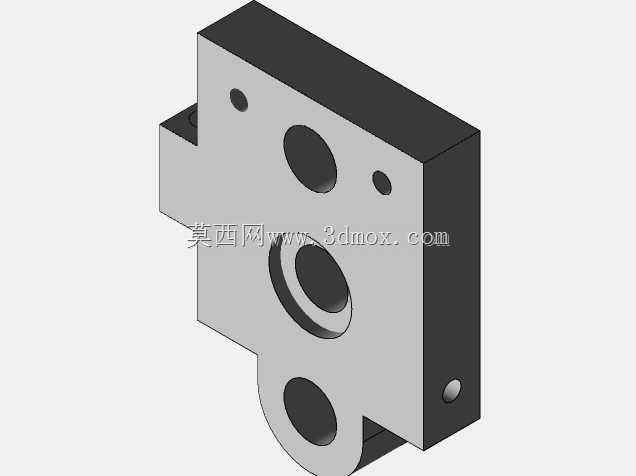

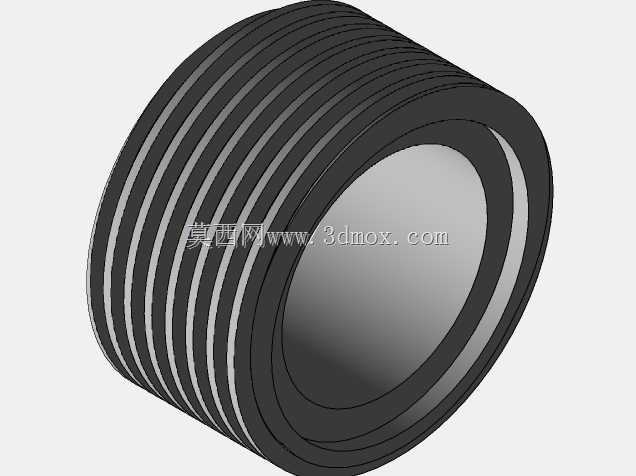

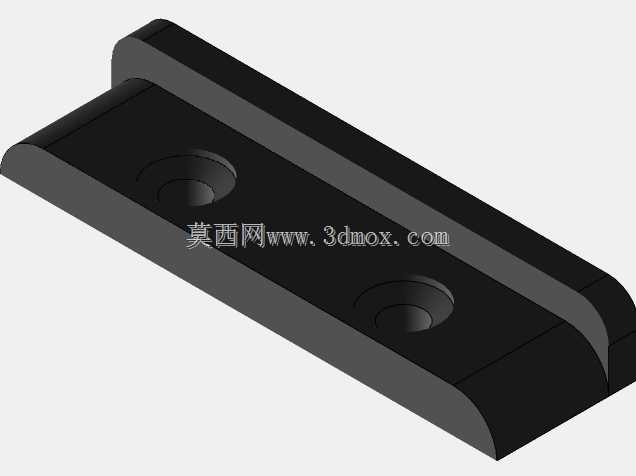

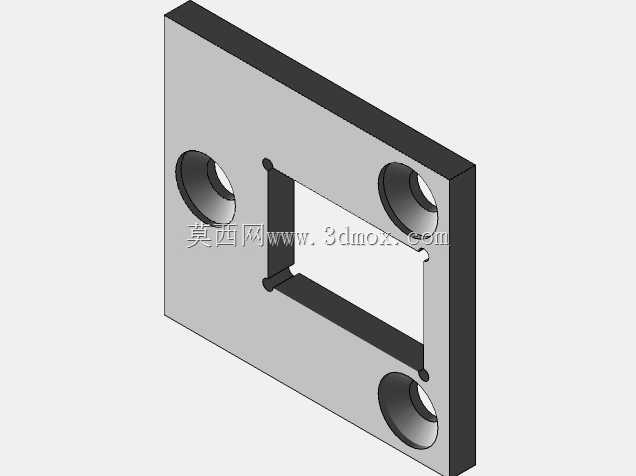

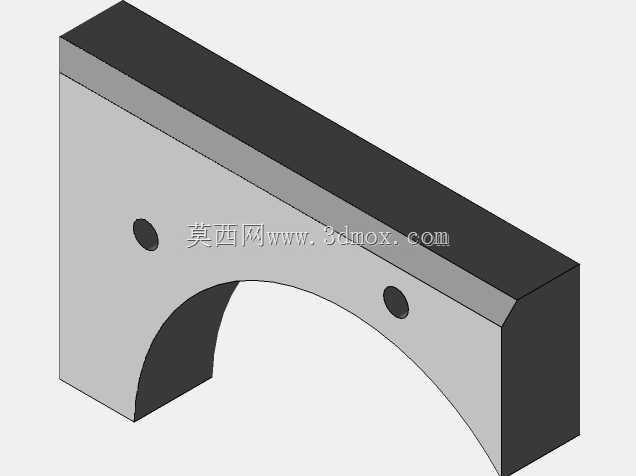

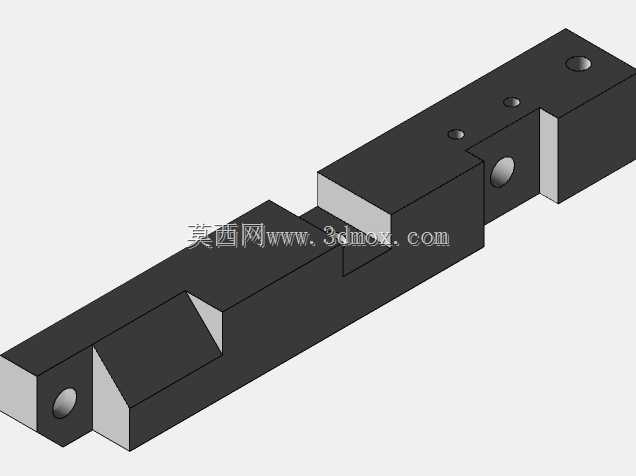

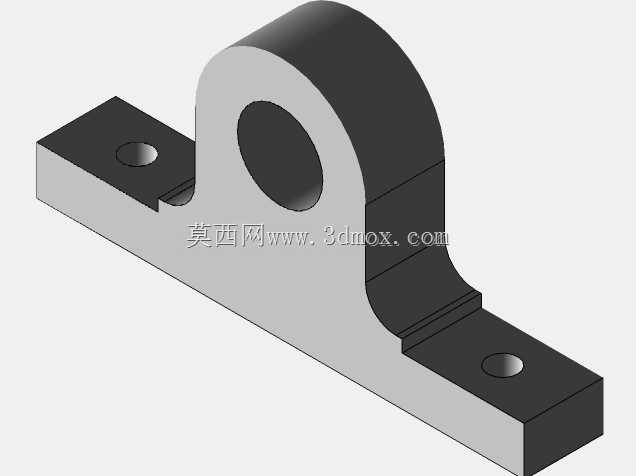

　　车架下部的行走系统采用小直径重载轮胎，单轮载荷匹配满载时的整车重量分配，悬挂采用钢板弹簧结构，可适应施工场地的非硬化颠簸路面，避免行驶过程中罐体受冲击出现连接松动。前部动力舱预留了散热与检修空间，动力单元、液压泵站、控制阀体均集成在舱内，日常维护时可直接掀开舱盖完成滤芯更换、油位检查等操作，无需拆解周边覆盖件。从安装边界来看，整车最大高度控制在两米以内，可直接进入净高两米二的地下车库作业，整车长度不足四米，在狭小场地内可完成原地掉头操作，罐体的安装支座采用螺栓连接形式固定在车架上，可根据不同的运输物料需求更换不同容积的罐体，无需改动底盘主体结构。设计过程中针对罐体的转动同心度做了多次仿真验证，调整了前后托轮的安装角度与间距，

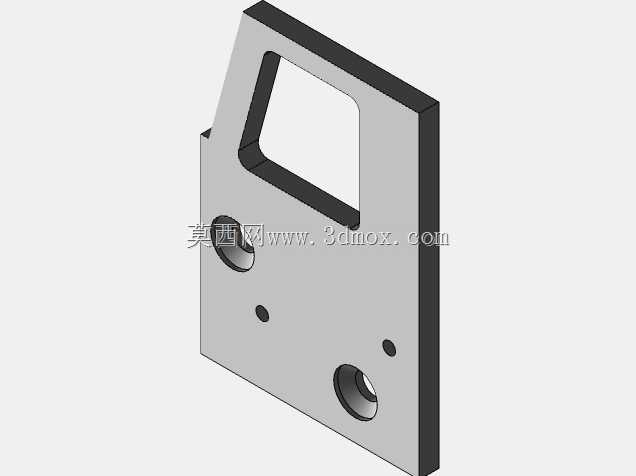

　　避免罐体满载转动时出现窜动，同时对车架的受力点做了加强处理，在罐体支座连接位置增加了加强筋板，防止长期满载作业出现车架变形。控制模块设置在驾驶室侧方，可直接操作罐体的正转、反转、转速调节，操作逻辑简单，现场作业人员经过简单培训即可上手操作，罐体外部设置了防护栏，防止作业过程中人员意外接触转动的罐体发生危险，进料口位置设置了可开合的防护格栅，可在运输过程中遮挡进料口，避免杂物落入拌合料中，同时防止车辆颠簸时拌合料外溅。这款设备的结构设计完全贴合小体量混凝土作业的实际需求，没有冗余的功能结构，所有部件的布局都围绕实用性、易维护性展开，三维模型完整还原了各个部件的装配关系，可直接用于结构验证、作业模拟以及后续的生产加工参考。
