精密可调式机用台虎钳结构设计

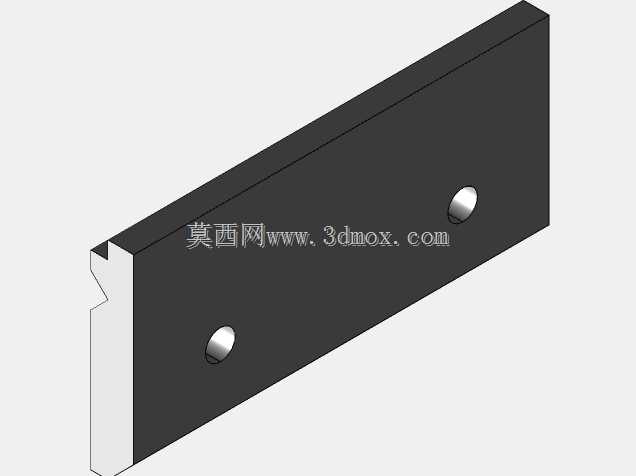

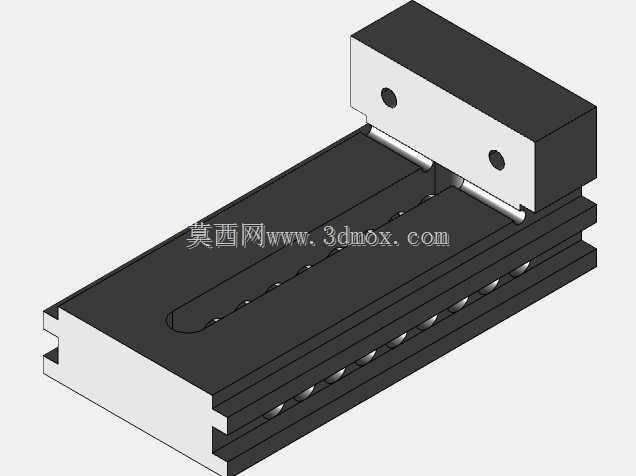

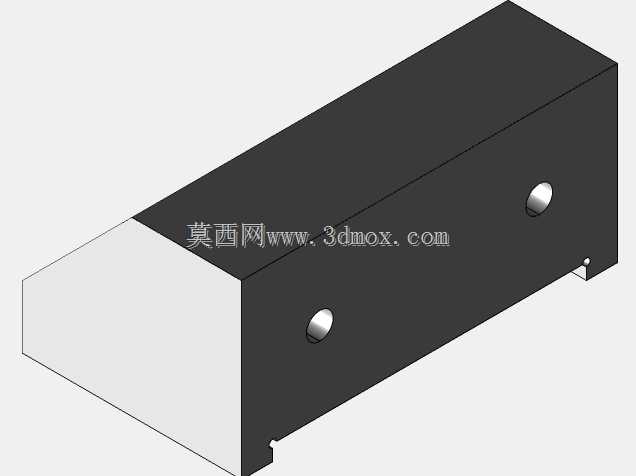

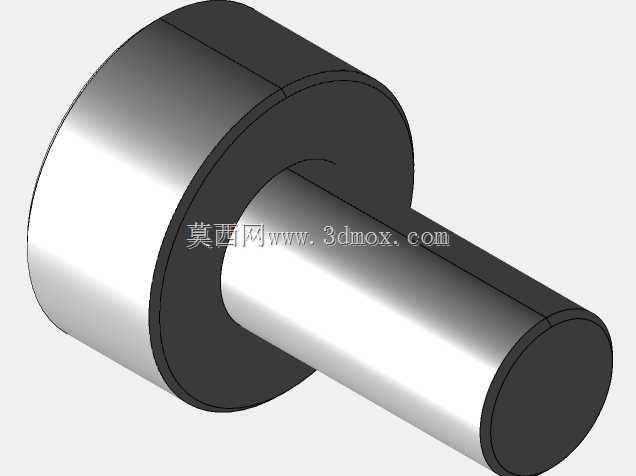

　　这款精密台虎钳主要面向机加工工位的工件装夹场景，在普通铣床、磨床、钳工台、检测工位都能适配使用，核心作用是在加工、检测、装配工序中提供稳定可靠的工件夹持力，避免工件在切削力、打磨外力作用下出现位移、翘曲，保障加工精度与操作安全。从结构设计逻辑来看，整体采用固定钳身搭配活动钳身的经典布局，固定钳身底部预留了标准的工作台安装槽位，可通过T型螺栓直接固定在常规机床工作台或者钳工操作台上，安装边界适配多数工业级工作台的T型槽间距，不需要额外改制安装基座。活动钳身的导轨配合面做了等距限位槽设计，配合丝杠传动结构实现夹持范围的无级调节，夹持行程覆盖从小型精密零件到中型坯料的装夹需求，钳口位置预留了可更换钳口板的安装孔位，

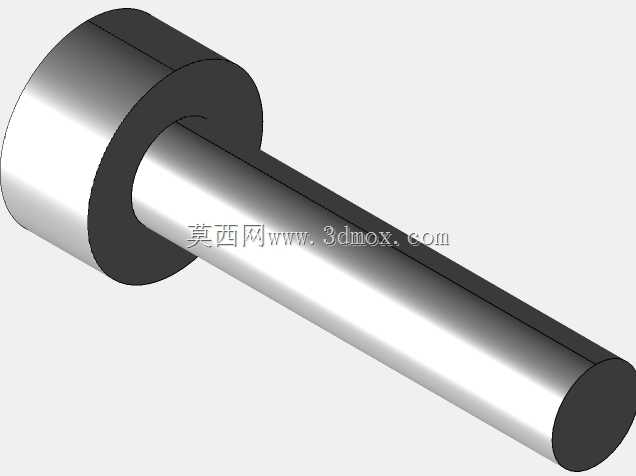

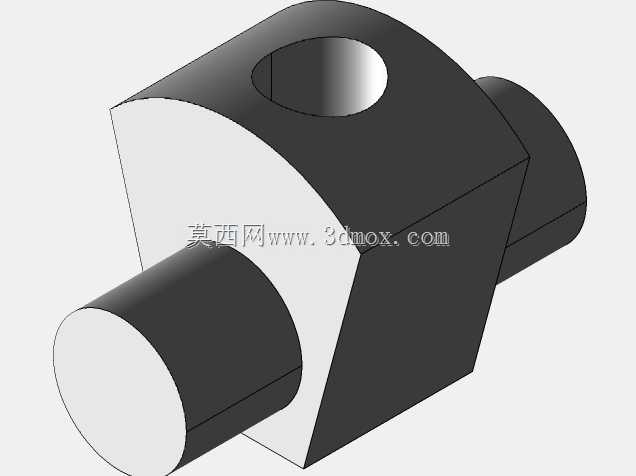

　　用户可根据加工工件的材质、外形更换软钳口、V型钳口或者带防滑齿的硬钳口，适配不同材质工件的装夹需求，比如夹持有色金属工件时更换铜质软钳口可避免夹伤工件表面，夹持圆柱形工件时更换V型钳口可保证工件同轴定位精度。传动部分采用梯形丝杠传动，具备自锁特性，夹持到位后不会因为加工过程中的振动出现松脱，丝杠与活动钳身的连接位置设置了推力轴承，降低大夹持力下的转动阻力，操作人员用普通加力杆就能达到足够的夹持扭矩，不需要额外配备液压或者气动辅助动力源，适合无气源、无液压站的普通加工工位使用。固定钳身与活动钳身的导轨配合面采用了燕尾槽结构，配合间隙可通过侧边的调节螺钉进行微调，长期使用出现磨损后可以通过调节螺钉消除配合间隙，

　　保持钳身移动的直线度与夹持精度，避免钳口上翘、偏斜导致的工件装夹定位误差。钳身整体采用模块化的装配设计，所有零部件都可单独拆卸更换，易损件比如丝杠、螺母、钳口板都具备通用互换性，后期维护不需要整体更换设备，降低使用成本。从实际使用场景出发，这款虎钳的夹持面做了平行度精度管控，闭合状态下钳口上下、左右的平行度误差控制在微米级，能够满足精密零件加工时的定位基准要求，在数控铣削工序中可以作为通用夹具直接装夹方块类、板类坯料，配合分度头使用时还能完成轴类零件的等分加工，在模具修配、零件打磨、手工装配工序中，也能提供稳定的工件固定支撑，不需要操作人员手持工件操作，降低操作安全风险。设计过程中充分考虑了不同工位的使用需求，

　　整体外形尺寸控制在合理范围内，既不会因为体积过大占用过多工作台操作空间，也不会因为尺寸过小导致夹持行程不足、刚性不够的问题，钳身主体采用高刚性的铸铁结构，壁厚经过受力优化，在满负荷夹持状态下钳身变形量极小，能够承受大切削量加工时的切削冲击力，不会出现钳身振颤导致的加工表面振纹问题。丝杠螺母副采用耐磨材质制作，长期反复开合使用的磨损量极低，能够长期保持稳定的夹持精度，不需要频繁调整配合间隙。钳身底部的安装定位面做了精磨处理，安装到工作台后能够保证钳身与工作台面的垂直度、平行度要求，不需要额外做安装校准就能直接投入使用，减少工位准备的辅助时间。在装配类工位使用时，这款虎钳还可以搭配软质钳口覆盖层，用来夹持已经完成精加工的零部件，避免装配过程中夹伤零件的已加工表面，在零件检测工位，虎钳可以竖直或者水平安装，用来固定待检测零件，配合百分表、三坐标测量设备完成尺寸形位公差检测，稳定的夹持力不会导致薄壁零件装夹变形，保证检测数据的准确性。
