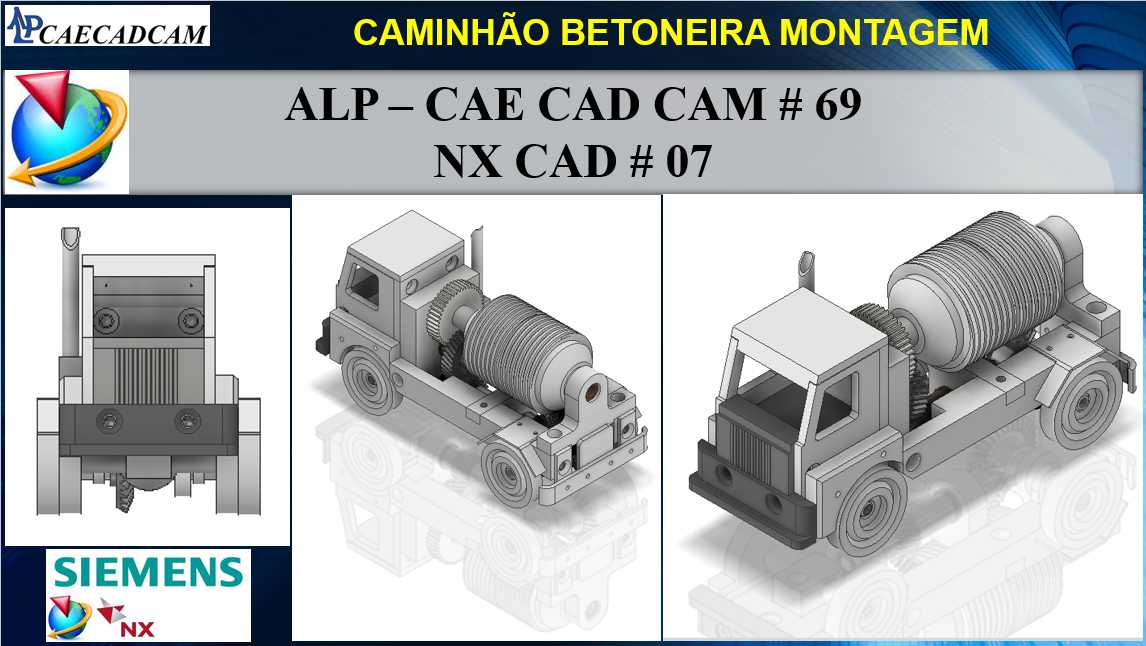

小型混凝土搅拌运输车NX三维结构设计

　　这套三维结构完整还原了小型混凝土搅拌运输车的核心装配关系，覆盖从底盘行走单元到上装搅拌作业单元的全部关键部件，可直接用于结构校核、运动仿真验证以及非标改装的参考依据。在市政管网抢修、乡村自建房施工、狭小厂区地坪浇筑这类场景中，大型搅拌车受场地转弯半径、道路承重限制无法进入，这类小型搅拌运输设备刚好填补作业空白，能独立完成短距离混凝土转运与现场搅拌作业，避免混凝土在运输过程中出现离析、初凝问题，保障浇筑作业的连续性。

　　从功能特性来看，模型完整呈现了搅拌筒的倾斜安装角度、内部螺旋叶片的排布逻辑，搅拌筒通过前后支撑滚轮架固定在副车架上，前端连接减速驱动机构，可实现正转进料搅拌、反转卸料的作业动作，驱动端的连接法兰、密封结构都做了细节还原，能直观看到动力从传动系统传递到搅拌筒的完整路径。底盘部分的行走机构包含前后桥、转向拉杆、车轮轮毂以及驾驶室的框架结构，驾驶室的操纵区域预留了搅拌控制机构的安装位置，符合实际作业中驾驶员在车内即可完成搅拌转速、转向调节的操作逻辑。

　　设计思路上，整套结构优先考虑小型作业场景的通过性需求，整车轴距、轮距都做了紧凑化处理，搅拌筒容积与整车配重做了匹配设计，避免满载时出现轴荷分配不均导致的行驶稳定性问题。副车架与主车架之间的连接位置做了加强筋布局，能抵消搅拌筒转动过程中产生的交变载荷，防止长期作业出现车架开裂问题。搅拌筒的出料口位置做了加长导料槽的安装接口，可根据现场卸料高度调整导料槽角度，适配不同高度的浇筑作业面。

　　从安装边界与尺寸逻辑来看，整车宽度控制在窄体工程车的通行范围内，能满足乡村硬化路、厂区内部通道的通行要求，搅拌筒的最高点距离地面的高度符合常规限高要求，进出低矮施工区域无需额外拆解部件。前后轮的转向角度预留了足够的活动空间，最小转弯半径适配狭小场地的掉头、挪车需求，底盘下方的离地间隙满足非硬化施工路面的通过性，避免托底磕碰传动部件。上装部分的液压管路、冷却系统的安装位置都在模型中预留了排布空间，不会与车架、驾驶室部件出现运动干涉，装配时可直接按照模型的空间位置走管布线，减少现场配装的调整工作量。

　　细看部件细节，搅拌筒外部的滚道与支撑滚轮的配合面做了公差匹配的结构设计，滚轮的安装座带有调节螺栓位，可在长期磨损后调整滚轮间隙，保证搅拌筒转动的平稳性，减少运行异响。底盘的悬挂结构采用钢板弹簧布局，适配工程作业场景的重载需求，能缓冲非铺装路面行驶产生的颠簸冲击，保护上装的精密传动部件。车头前部的散热格栅、保险杠结构都做了等比例还原，既符合工程车辆的防护需求，也预留了发动机散热、灯具安装的对应位置，整体结构的装配逻辑完全贴合实际量产小型搅拌车的设计规范，没有出现结构干涉、安装位缺失的问题，可直接作为同类产品设计改型的三维参考基底，帮助设计人员快速完成结构迭代，减少从零建模的重复工作量。
