可调式搭扣锁快速压紧夹持构件

　　这类可调式搭扣压紧构件，在工业现场的工装夹具、设备舱门、检具定位场景里出镜率极高，属于不需要额外工具就能实现快速开合锁紧的典型机械构件。很多做非标设备的结构工程师在做需要频繁开启的防护门、需要快速拆装的工件定位工装时，第一时间会考虑这类搭扣，相比螺栓紧固的方式，它的操作效率能提升数倍，不需要反复拧动螺纹件，只需要扳动操作手柄就能完成锁紧或者解锁动作，单人单手就能操作，在生产线换型、设备日常维护的场景里能大幅降低操作耗时。

　　从功能特性来看，这款搭扣采用了肘节锁紧的力学原理，当手柄扳动到过死点位置后，会形成稳定的自锁状态，哪怕承受一定的振动载荷也不会意外松脱，这一点在有振动工况的设备上尤为重要，比如冲压设备周边的防护门、振动输送设备的观察盖板，用普通搭扣很容易因为持续振动松脱，而这种过死点锁紧的结构能持续保持压紧力。搭扣的拉钩部分做了可调螺纹结构，通过调整螺母就能改变拉钩的有效长度，适配不同的安装间隙，不需要在加工安装孔的时候做到极高的精度，能吸收一定的装配误差，这对现场安装调试来说非常友好，很多现场安装的时候难免会出现焊接或者装配的尺寸偏差，这个可调结构就能弥补这些偏差，不需要返工修改安装板。

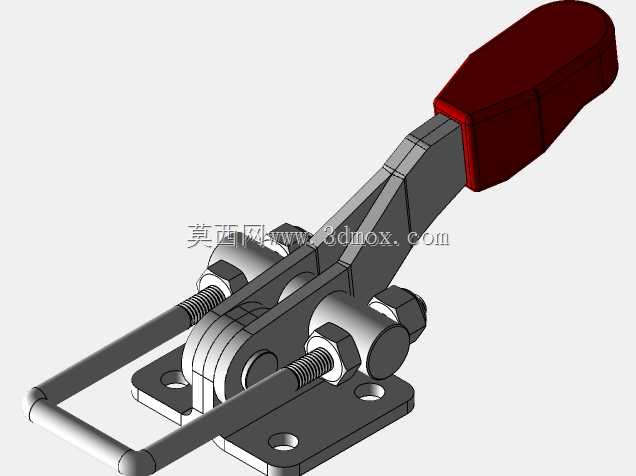

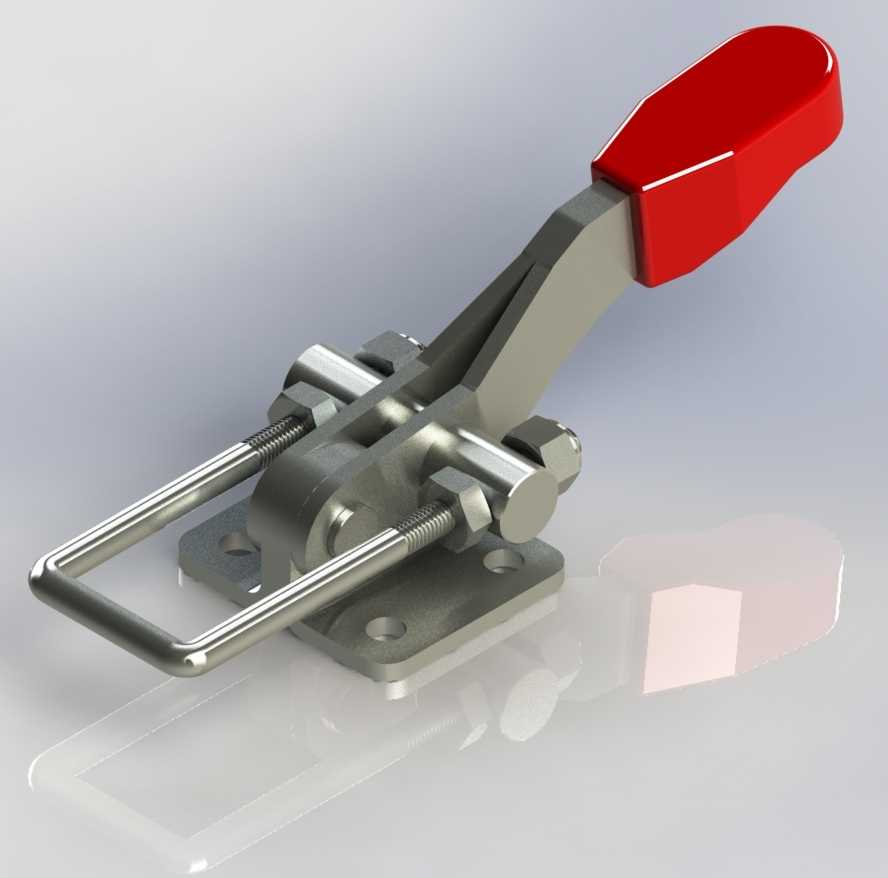

　　设计思路上，这款搭扣的底座采用了平板式安装结构，四个安装孔做了沉头设计，安装后螺钉头不会突出底座表面，不会出现刮蹭操作人员或者线缆的问题。手柄部分做了包覆式的红色防护套，一方面是增加操作时的摩擦力，手上沾了切削液或者油污的时候也不容易打滑，另一方面红色的辨识度很高，操作人员能快速识别锁紧操作的位置，在设备安全防护的场景里，高辨识度的操作件能减少误操作的概率。整个金属主体部分采用了冲压成型的结构，相比铸件来说重量更轻，结构强度也足够，冲压件的一致性更好，批量生产的时候尺寸稳定性更高，适合大规模的工业配套使用。拉钩部分采用了圆钢弯折成型，表面做了抛光处理，和挂钩座接触的位置做了圆弧过渡，锁紧的时候不会出现卡滞，反复开合的磨损也更小，能提升整体的使用寿命。

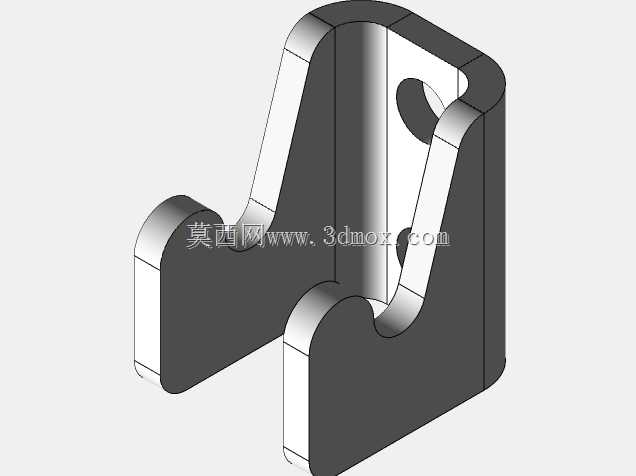

　　从安装边界来看，这类搭扣的安装需要注意两个配合面的间隙控制，底座安装在固定侧的安装面上，挂钩座安装在活动侧的门板或者压板上，安装的时候要保证拉钩扣入挂钩座之后，扳动手柄的行程刚好能到达过死点位置，不能调整得过紧或者过松：过紧的话扳动手柄需要的力太大，操作费力，长期使用还会导致构件变形；过松的话压紧力不足，起不到锁紧固定的作用，振动的时候容易松脱。安装面的平面度也有一定要求，如果固定侧的安装面倾斜角度过大，会导致底座受力不均，长期使用容易出现底座变形或者螺钉松动的问题。外形尺寸上，这类搭扣属于中等规格的压紧件，压紧力能满足大部分中小型设备舱门、工装压板的锁紧需求，不适合大吨位的重载压紧场景，在选型的时候需要根据实际需要的压紧力来匹配对应规格的搭扣，不能盲目选用大规格或者小规格的产品。

　　在实际应用中，这类搭扣除了工业设备上的使用，在一些物流周转箱、特种车辆的工具箱盖、检测设备的样品仓门上也有大量应用，核心都是利用它快速开合、自锁可靠、调整方便的特性。做三维建模的时候，要重点还原肘节机构的运动行程，保证各个铰接点的转动间隙符合实际装配要求，可调螺纹部分的配合长度也要符合实际的调整范围，这样导出的工程图才能直接用于安装指导，建模的时候还要注意各个部件的干涉检查，尤其是手柄扳动到最大开合角度的时候，不能和底座或者安装面出现干涉，拉钩在调整到最长和最短位置的时候，也要保证和挂钩座的配合顺畅，不会出现脱钩的问题。很多新手建模的时候容易忽略运动行程的干涉检查，导致做出来的模型看起来外观没问题，实际运动的时候会出现部件卡滞，这是做这类机构模型需要重点注意的地方。
