不锈钢合页铰链三维结构设计

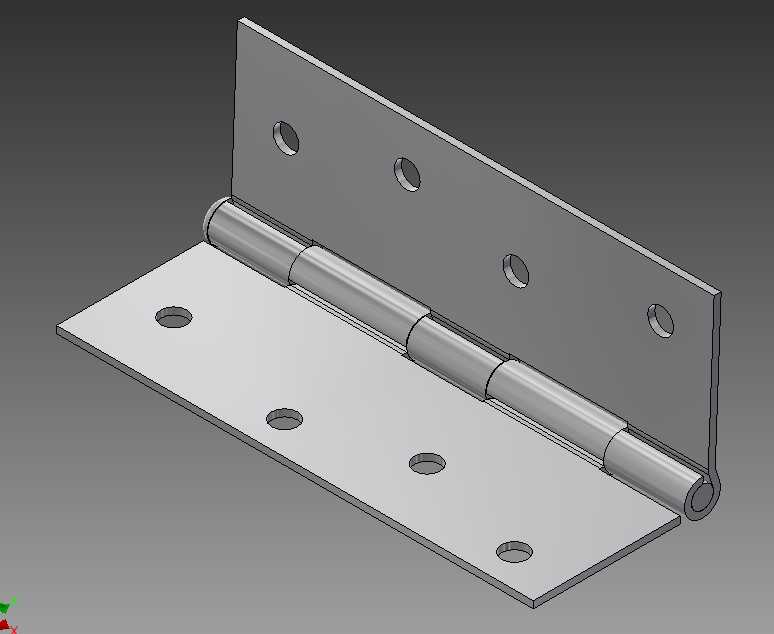

　　这款平开合页的三维结构，是针对常规室内门、机柜门板、轻型设备防护门的转动连接需求做的参数化设计，建模过程中完全还原了实际冲压合页的工艺特征，没有做脱离生产实际的理想化结构处理。从实际应用场景来看，这类合页覆盖的使用场景非常广，小到电气控制柜的侧装检修门、工业设备的透明防护视窗门，大到室内木质平开门、轻型铝合金隔断门，都能用到同结构的合页产品，只要根据门板的重量、厚度匹配对应厚度的合页页片、对应长度的销轴，就能满足不同载荷下的转动连接需求。

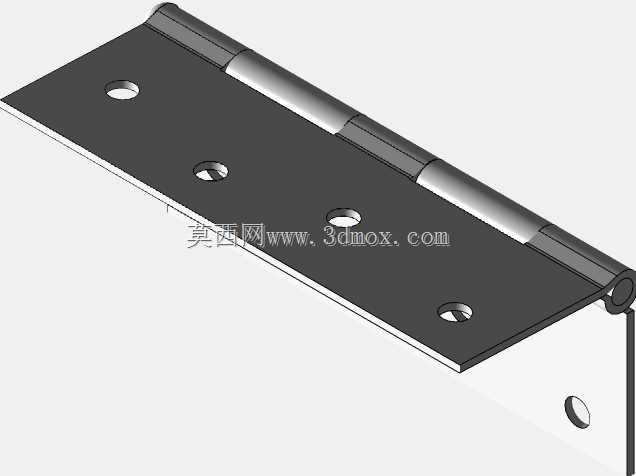

　　设计这款合页的时候，首先要考虑的是安装边界的适配性，两个页片分别对应门框和门板的安装面，页片上的安装孔位做了沉头处理，沉头深度刚好匹配常规十字沉头螺丝的头部高度，安装后螺丝头部不会突出页片表面，避免门板开合过程中螺丝头部剐蹭门框或门板表面。页片上的四个安装孔采用对称排布，孔间距的设置参考了主流家装、机柜五金的通用安装尺寸，不需要在安装面上重新打非标准孔位，替换旧合页的时候可以直接对齐原有孔位安装，降低现场安装的调整工作量。

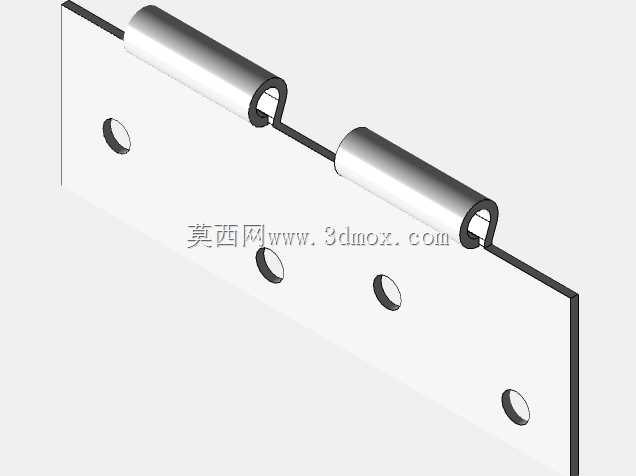

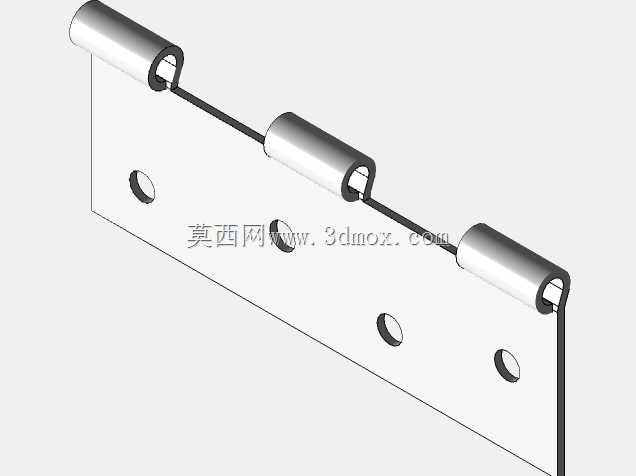

　　从功能特性来看，合页的转动核心是卷制的筒状销轴套，两个页片的轴套采用交错排布的结构，组装后销轴穿入整段轴套，不会出现轴套错位卡滞的问题。轴套和销轴之间预留了合理的配合间隙，既不会因为间隙过大导致门板开合时晃动，也不会因为间隙过小出现转动卡顿、环境温度变化后胀死的问题。页片的边缘做了小半径的圆角处理，没有尖锐的冲压毛边，安装和使用过程中不会划伤操作人员的手部，也不会刮蹭门板的漆面。页片的厚度根据常规40kg以内的门板载荷做了选型，正常使用状态下页片不会出现塑性变形，开合次数可以达到常规五金件的使用寿命要求。

　　建模过程中，首先确定两个页片的展开尺寸，再模拟冲压折弯、卷圆的工艺过程，轴套的卷圆直径和销轴直径采用基孔制间隙配合，保证转动顺畅。页片的折弯角度严格控制在90度，安装后两个页片的贴合面分别和门框、门板完全贴合，不会出现安装后页片翘起、受力不均的问题。安装孔的位置度公差在建模时做了约束，同一页片上的四个孔中心在同一条直线上，孔中心到页片边缘的距离一致，安装时不需要反复调整孔位对齐度。销轴的两端做了翻边铆接处理，组装后销轴不会从轴套中滑出，不需要额外加装卡簧或者固定螺丝，结构简单可靠，装配效率高。

　　在实际选型使用时，需要注意合页的安装承重边界，单组合页的承重是按照两个合页共同承载门板重量计算的，如果门板高度超过2米或者重量超过额定载荷，需要增加合页的安装数量，避免单个合页受力过大导致页片变形、销轴弯曲。安装时要保证两个合页的转轴在同一条垂直线上，否则会出现开合阻力大、合页异常磨损的问题。这款合页的三维模型完整还原了所有结构细节，包括沉头孔的锥度、轴套的卷圆接缝、页片的折弯圆角，在做设备整体装配、门板结构干涉检查的时候，可以直接调用模型做装配验证，不需要再重新绘制合页结构，能够有效缩短结构设计的周期，提前排查安装过程中可能出现的干涉问题。比如在做机柜设计的时候，可以把合页模型装配到机柜门框和门板的对应位置，模拟门板0到180度的开合过程，检查门板开合时会不会和机柜侧面的走线槽、固定螺丝发生剐蹭，也能验证安装螺丝的长度是否合适，会不会出现螺丝穿透门板或者门框的问题。
