200kgf负载壁挂式铰接起重悬臂结构

　　这款壁挂式铰接起重悬臂，核心服务于车间内小吨位定点与短距离移载作业场景，在机加工工位的工件上下料、维修工位的零部件拆装吊运、仓储区域的轻型物料周转这类场景中，能替代人工搬运大幅降低作业强度，也能避免人工抬举重型零件带来的磕碰、砸伤风险，适配厂房内无法安装大型行吊、或者工位分散不需要大覆盖范围起重设备的场景，安装后不占用地面作业空间，对于层高有限、地面设备排布密集的生产车间适配性极强。

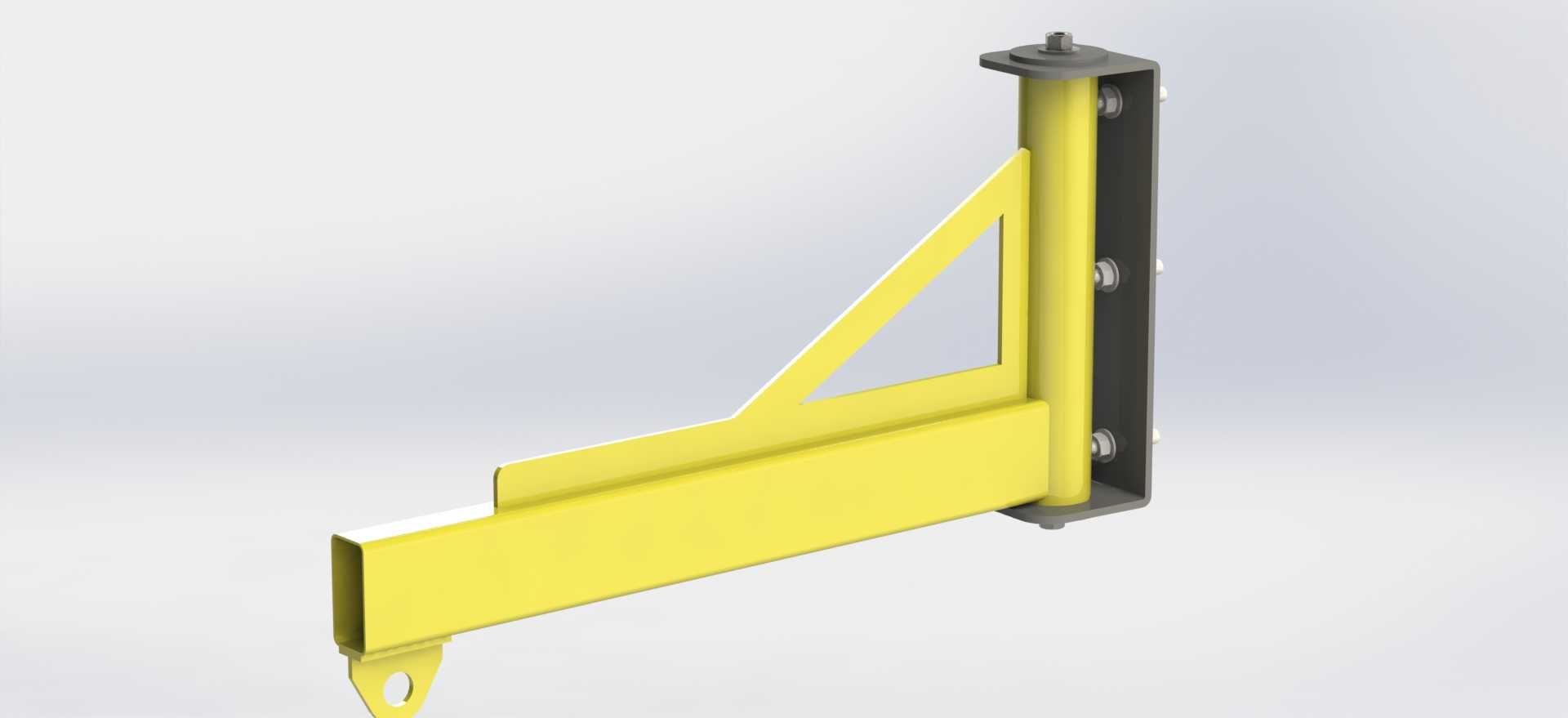

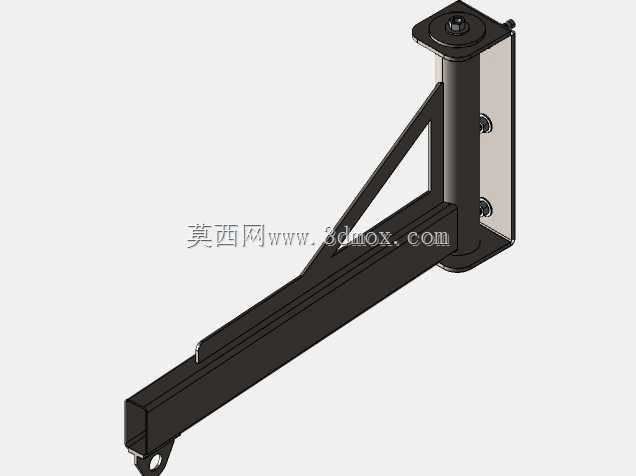

　　从功能特性来看，该结构额定承载上限为200kgf，铰接结构的设计让悬臂可以绕立柱的竖直轴线做水平方向的回转，作业覆盖范围为以安装基座为圆心、悬臂有效长度为半径的扇形区域，相比固定式悬臂，铰接回转的结构能让吊装点位的调整更灵活，不需要反复挪动吊具的挂载位置，就能覆盖工位范围内的多个作业点。悬臂主体采用槽型截面的型钢构件，三角形加强筋板焊接在悬臂与立柱套筒的衔接位置，能有效抵消悬臂承载时产生的弯曲应力，避免悬臂长期负载出现下挠变形；竖直立柱通过多组螺栓与壁挂安装座连接，安装座为整块钢板折弯成型的L型结构，背面完全贴合墙面或者厂房钢柱的立面，螺栓孔位沿竖直方向等距排布，能将承载时的载荷均匀传递到安装基础上，避免局部应力集中导致安装失效。

　　设计过程中优先考虑了安装边界的适配性，安装座的竖直方向长度覆盖了四个螺栓连接点位，安装时需要保证安装基础的立面平面度误差不超过2mm，避免安装座贴合不实导致螺栓受剪应力超出设计阈值；立柱与安装座之间的连接采用可拆卸式螺栓结构，后期维护时可以单独更换磨损的铰接回转副，不需要整体拆除壁挂基座，降低维护成本。悬臂末端设计有葫芦挂载的吊耳结构，吊耳的开孔尺寸适配常规小型手拉葫芦、电动葫芦的挂载销轴，不需要额外加工转接件就能直接配套市面常见的轻型起重葫芦使用。铰接回转副的位置设置了上下两个限位轴套，能限制立柱的轴向窜动，同时保证回转过程中悬臂的水平度，避免回转时出现卡滞或者悬臂倾斜的问题。

　　外形尺寸方面，悬臂的有效伸出长度适配常规工位的作业半径需求，竖直立柱的高度刚好满足悬臂回转时不会与工位周边的设备、操作台发生干涉，悬臂下沿距离安装基准面的高度预留了足够的吊具挂载与工件起升空间，不会因为高度不足导致工件吊运时磕碰地面设备。整体结构全部采用金属焊接件制作，焊接位置均做了应力消除处理，避免长期负载后焊接位置出现开裂变形；所有连接螺栓均采用高强度紧固件，保证连接可靠性。在实际选型应用时，需要提前核算安装基础的承载能力，墙面或者钢柱需要能承受悬臂满载时产生的倾覆力矩与竖直方向的拉压力，安装完成后需要做满载试吊测试，确认铰接回转顺畅、安装基座无变形、连接螺栓无松动后才能投入日常使用。日常使用过程中，需要定期检查铰接回转副的磨损情况，及时加注润滑脂保证回转灵活，同时检查焊接位置是否有裂纹、螺栓是否有松动，及时排查安全隐患，保证设备长期稳定运行。
