8t跨度16m起升8m门式起重设备结构

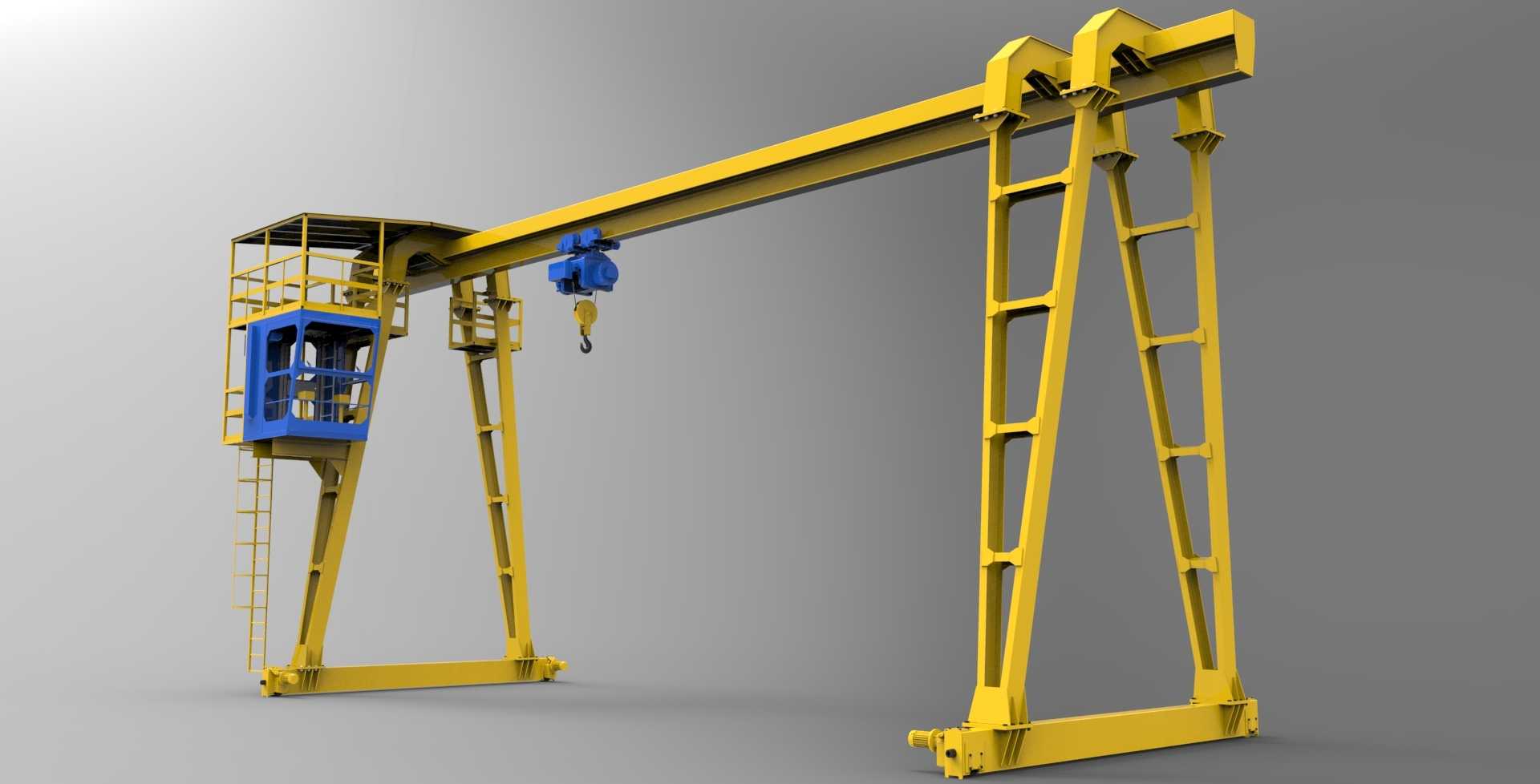

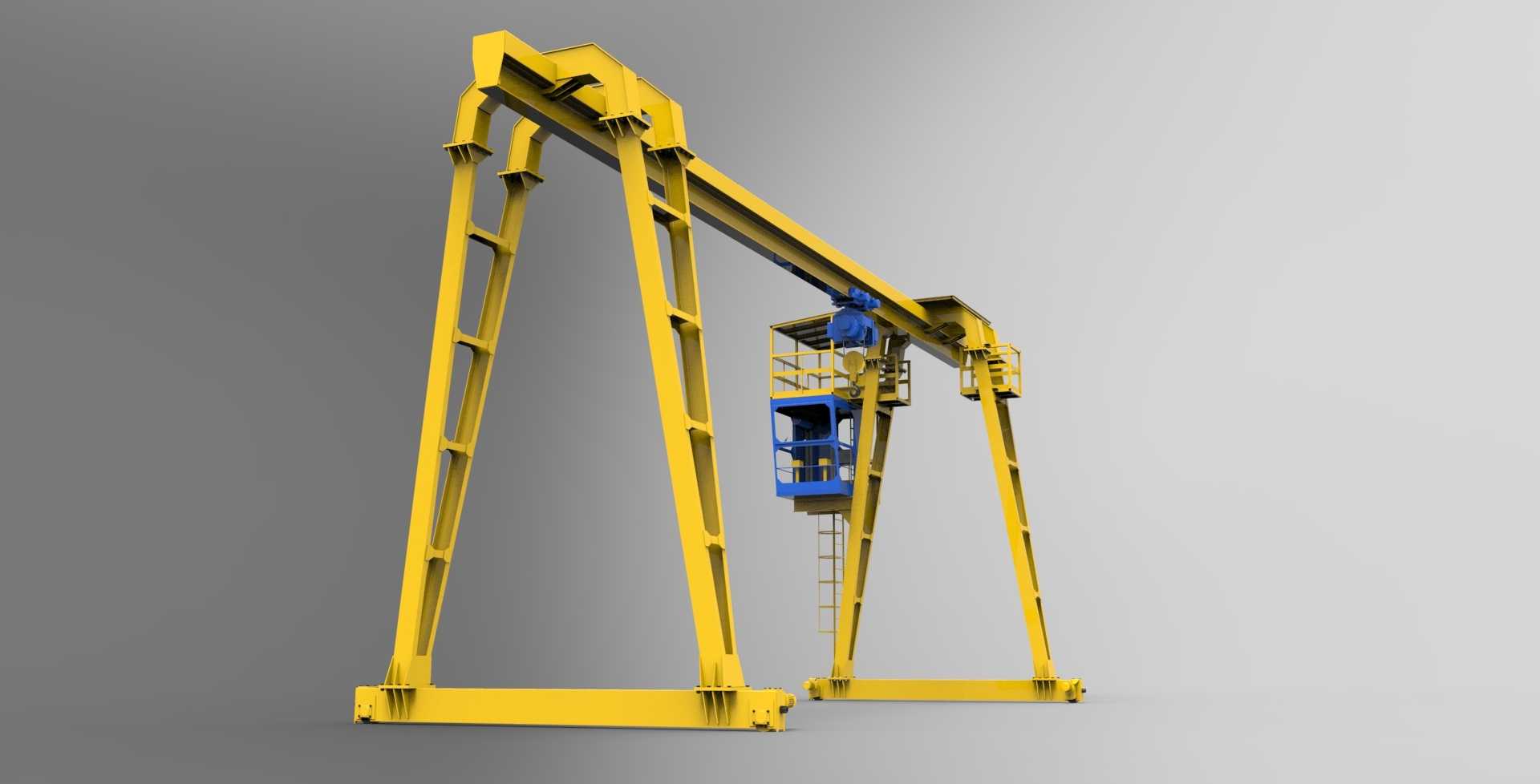

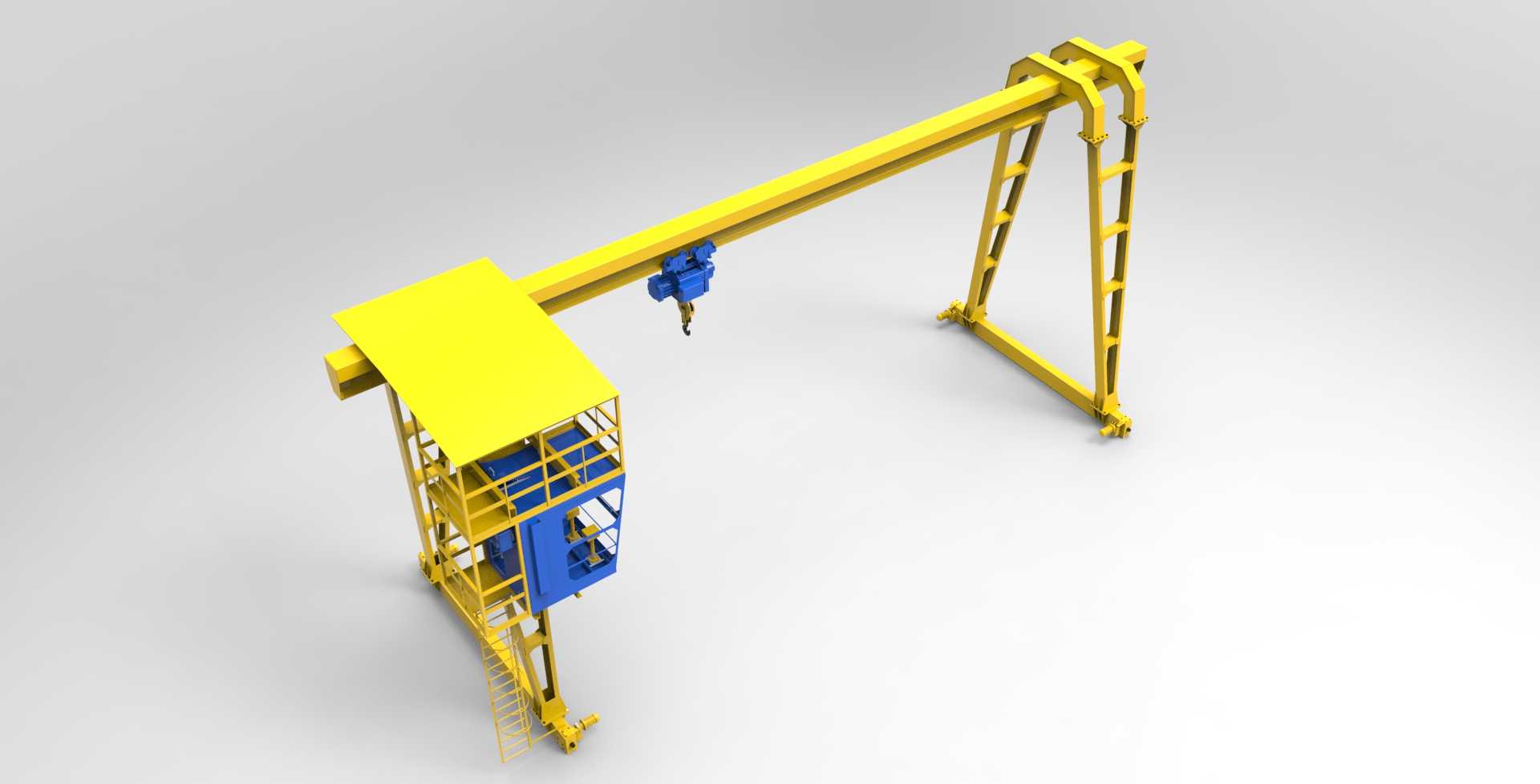

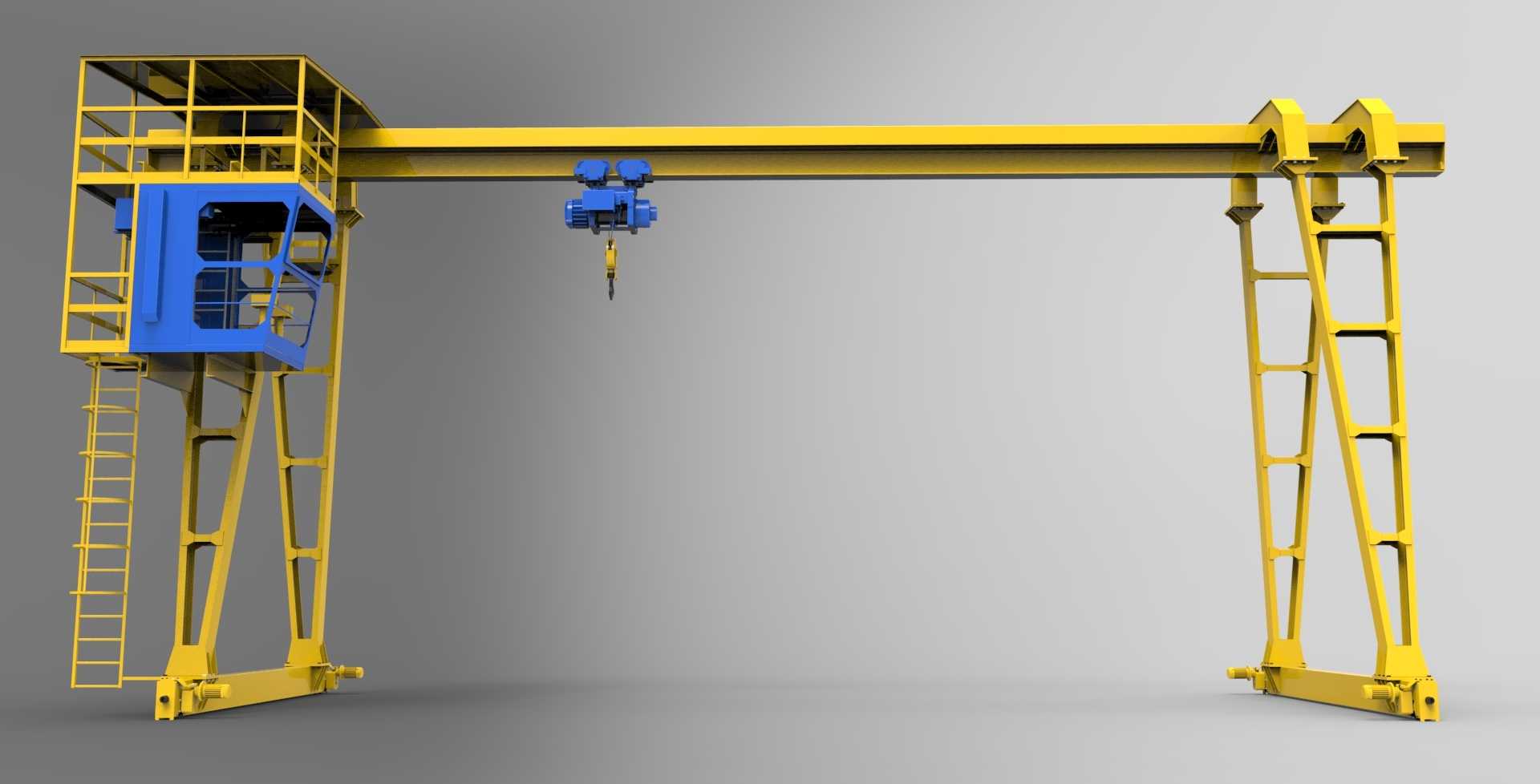

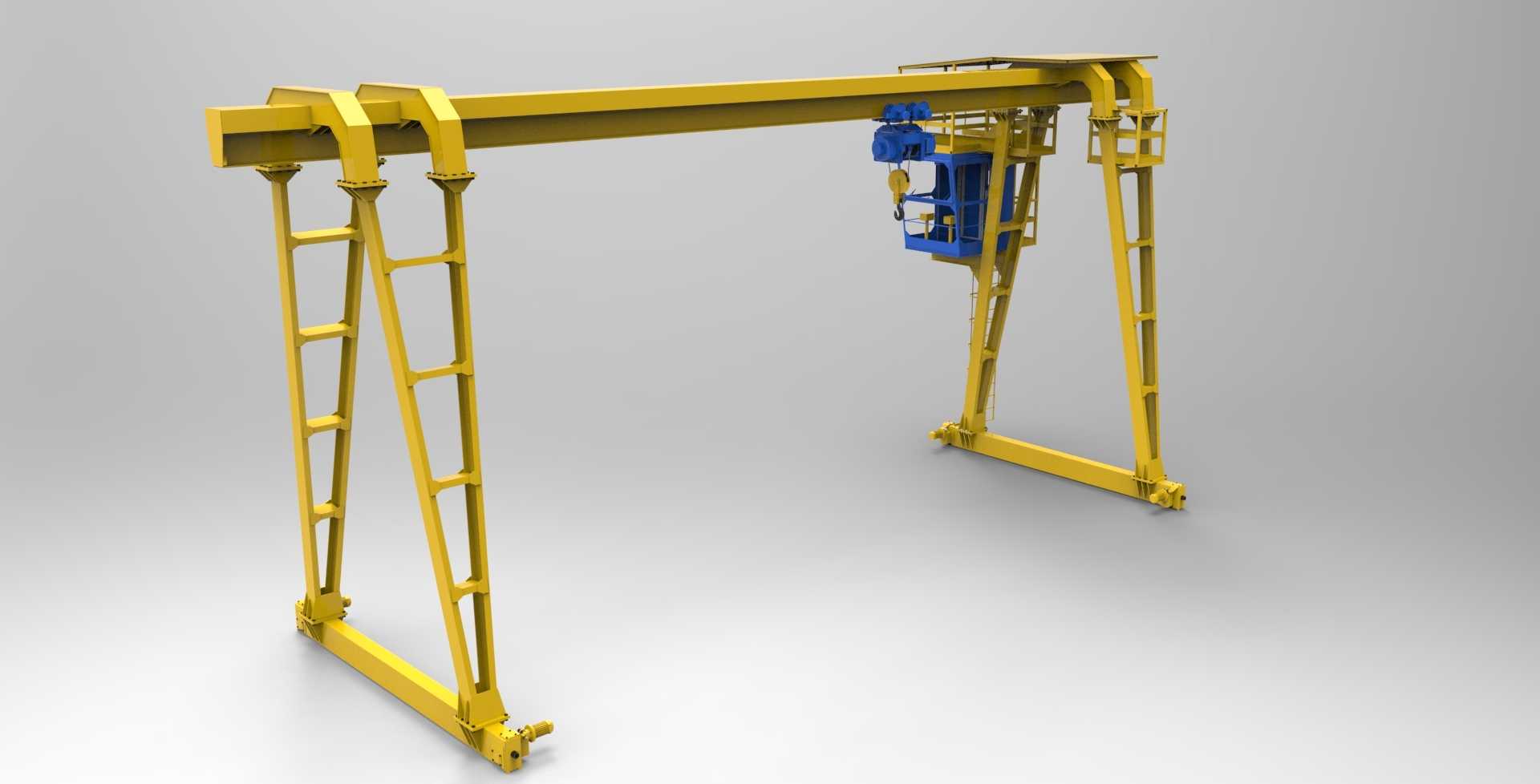

　　这款门式起重设备的三维结构，还原了额定起重量8t、跨度16m、起升高度8m规格的实体设备构造，建模过程中完全参照实际工程应用的边界条件搭建，可直接用于结构校核、场景布局模拟、教学演示等场景。从应用场景来看，这类设备常部署在露天货场、预制构件厂区、钢材堆场、铁路货站装卸区等场所，承担重型物料的跨区域吊装转运作业，相比桥式起重机，它不需要依托厂房立柱架设轨道，对场地土建要求更低，可独立完成固定跨度范围内的垂直起升与水平移动作业，适配没有重型厂房结构的户外作业场景，也可用于厂房内部大跨度区域的重型工件转运，弥补桥式起重机覆盖范围不足的问题。

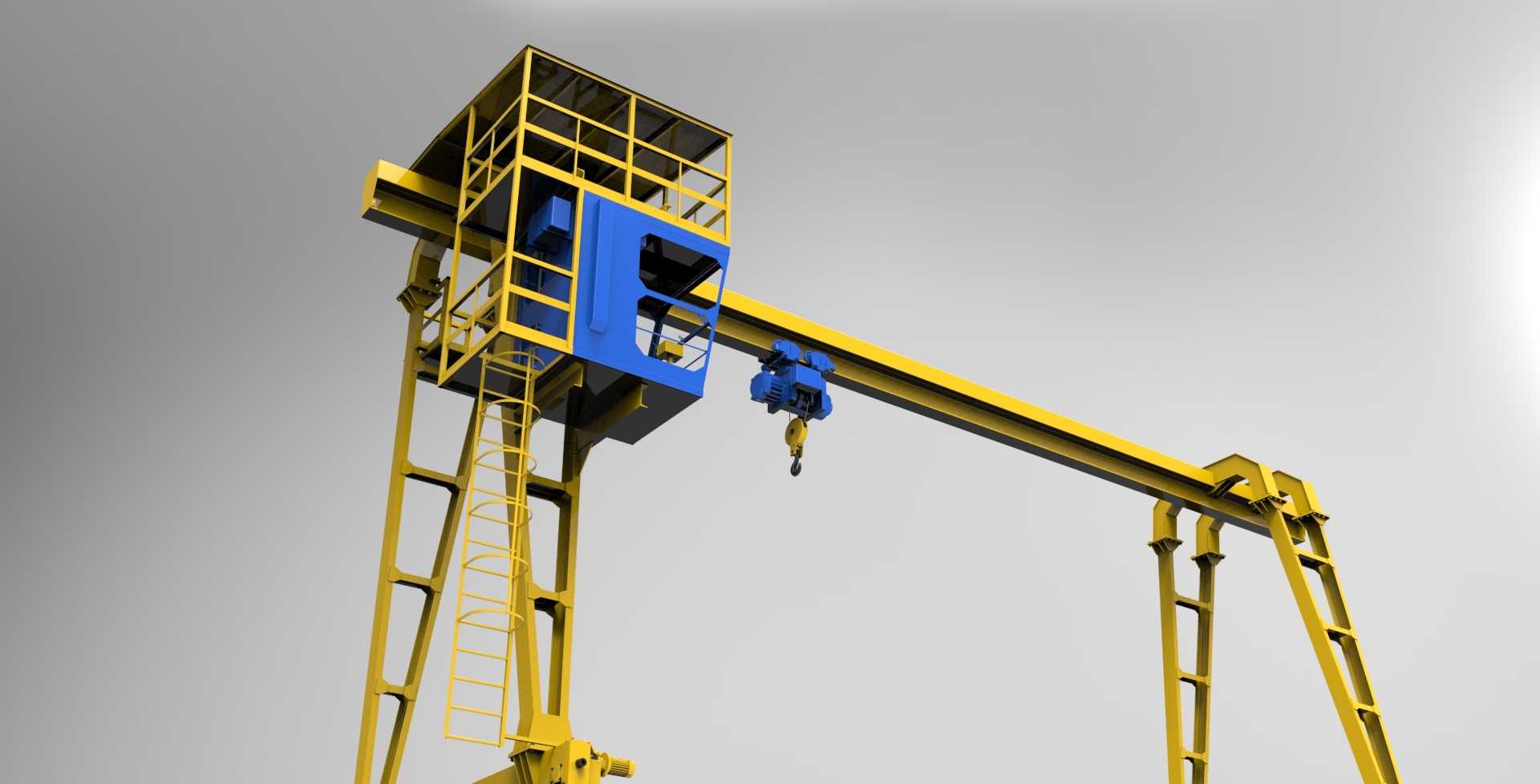

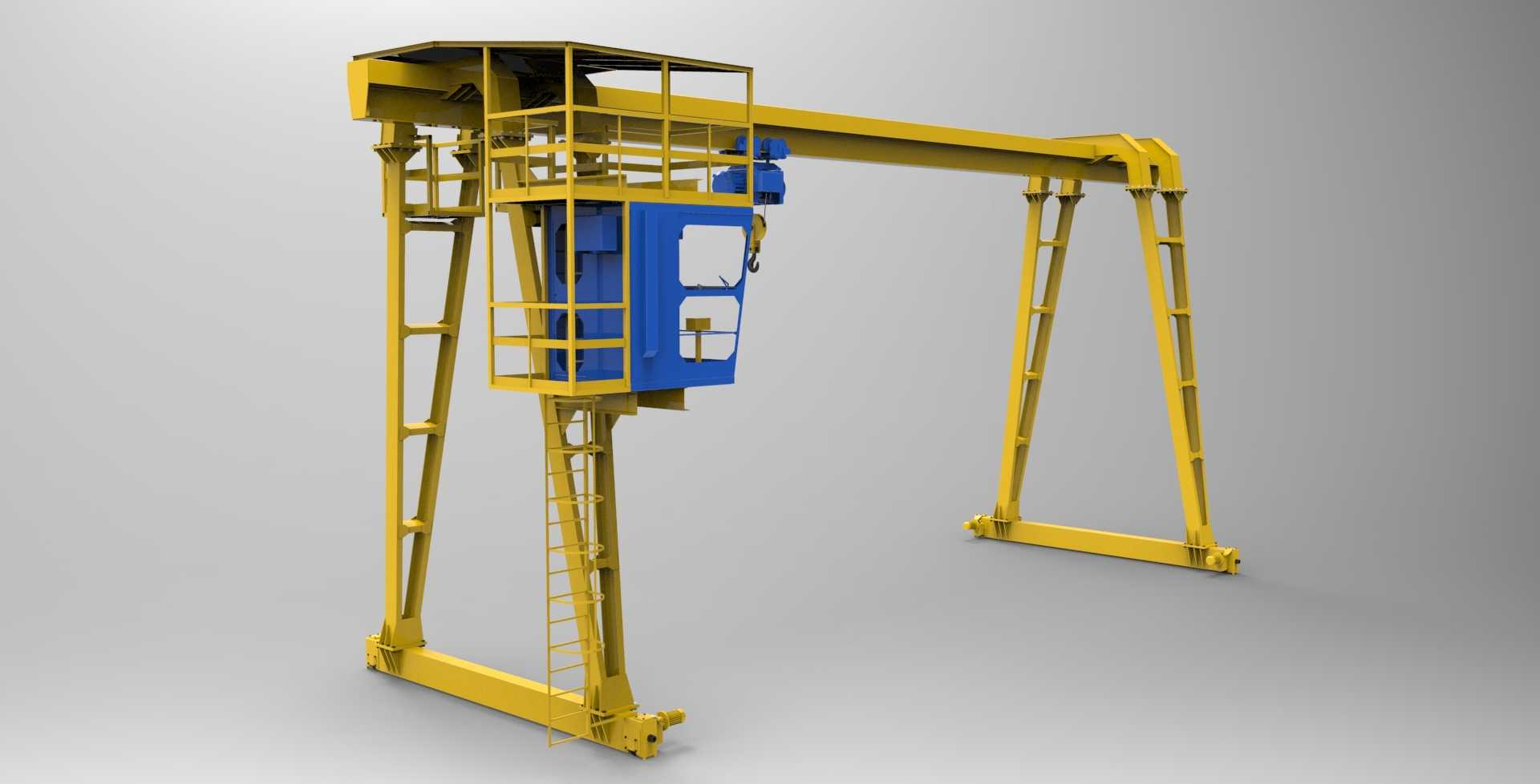

　　从结构设计思路来看，整个设备采用双主梁门式框架结构，两支腿采用变截面箱型构造，下端连接行走端梁，可沿地面铺设的轨道纵向移动，主梁上方布置起重小车运行轨道，小车可沿主梁方向横向移动，配合起升机构的吊钩升降，实现覆盖范围内任意位置的物料吊装。建模时特意还原了支腿与主梁连接部位的加强筋结构，该部位是整机受力的关键节点，起吊额定载荷时，支腿不仅承受垂直方向的压应力，还要承受小车横向移动带来的弯矩，以及大车行走制动时的纵向冲击力，因此连接部位采用加厚板材焊接，加设斜向加强筋分散应力，避免长期载荷作用下出现焊缝开裂、结构变形的问题。操作室布置在单侧支腿旁的平台上，高度设置在距离地面6m左右的位置，既保证操作人员有足够的视野观察吊装作业面，又避免起升重物经过时碰撞操作室，操作室通过爬梯与地面连通，爬梯外侧设置安全护圈，符合高空作业通道的安全规范，操作室旁的平台还设置了检修通道，可直达主梁上部，方便日常对小车运行机构、电气线路进行维护检修。

　　设备的外形尺寸与安装边界需要重点关注，16m的跨度指的是两支腿运行轨道的中心间距，实际安装时需要在轨道外侧预留至少1.2m的安全距离，避免支腿行走时与周边堆放的物料、建筑结构发生碰撞；8m的起升高度是指吊钩从地面起升的最大有效高度，实际作业时需要预留0.5m左右的安全余量，避免吊钩冲顶损坏起升机构；整机总高度根据起升高度与主梁结构高度计算，约为11m，安装场地的净空高度需要大于该数值，避免上部结构与架空管线、顶棚发生干涉。行走端梁的轮组采用双轮缘结构，可卡在轨道顶面，防止大车行走时出现脱轨问题，端梁上设置的缓冲器在建模时也做了还原，当设备行至轨道端部时，缓冲器可与端部止挡碰撞吸收冲击能量，避免刚性碰撞损坏结构。

　　起升机构布置在小车上，包含卷筒、减速机、制动电机、滑轮组等部件，钢丝绳通过滑轮组缠绕，实现8t额定载荷的起升动作，制动系统采用常闭式制动器，断电时自动锁止卷筒，防止重物意外坠落，符合起重设备的安全设计要求。小车运行机构与大车运行机构均采用分别驱动的形式，每个行走轮组配备独立的驱动电机，相比集中驱动的形式，分别驱动的结构安装调试更方便，两侧行走的同步性更容易控制，不会因为传动轴过长出现扭转变形影响行走精度。建模时还还原了设备表面的安全防护结构，比如主梁外侧的安全护栏、爬梯的防滑踏步、操作室的防护栏杆，这些细节结构虽然不直接参与起重作业，但却是设备合规运行必不可少的部分，在做厂区布局模拟时，这些结构的尺寸也需要纳入安全距离的核算范围，避免预留空间不足导致后期安装出现干涉。

　　对于结构设计从业者来说，这个模型可直接用于门式起重机的结构改型参考，通过调整支腿截面尺寸、主梁跨度、起升机构参数，可快速衍生出不同额定起重量、不同跨度的同类型设备模型，省去从零开始搭建框架的时间；对于设备选型人员来说，可通过模型直观了解设备的结构尺寸、作业覆盖范围，结合自身场地的布局情况，核算设备安装所需的空间、轨道铺设长度，判断该规格的设备是否满足自身物料吊装的需求；对于三维建模初学者来说，可通过拆解模型的各个部件，理解重型起重设备的受力逻辑、结构组成，掌握大型焊接结构件的建模思路，学习如何在建模过程中兼顾结构强度与安装维护的便利性。
