单级传动比2.666行星减速装置

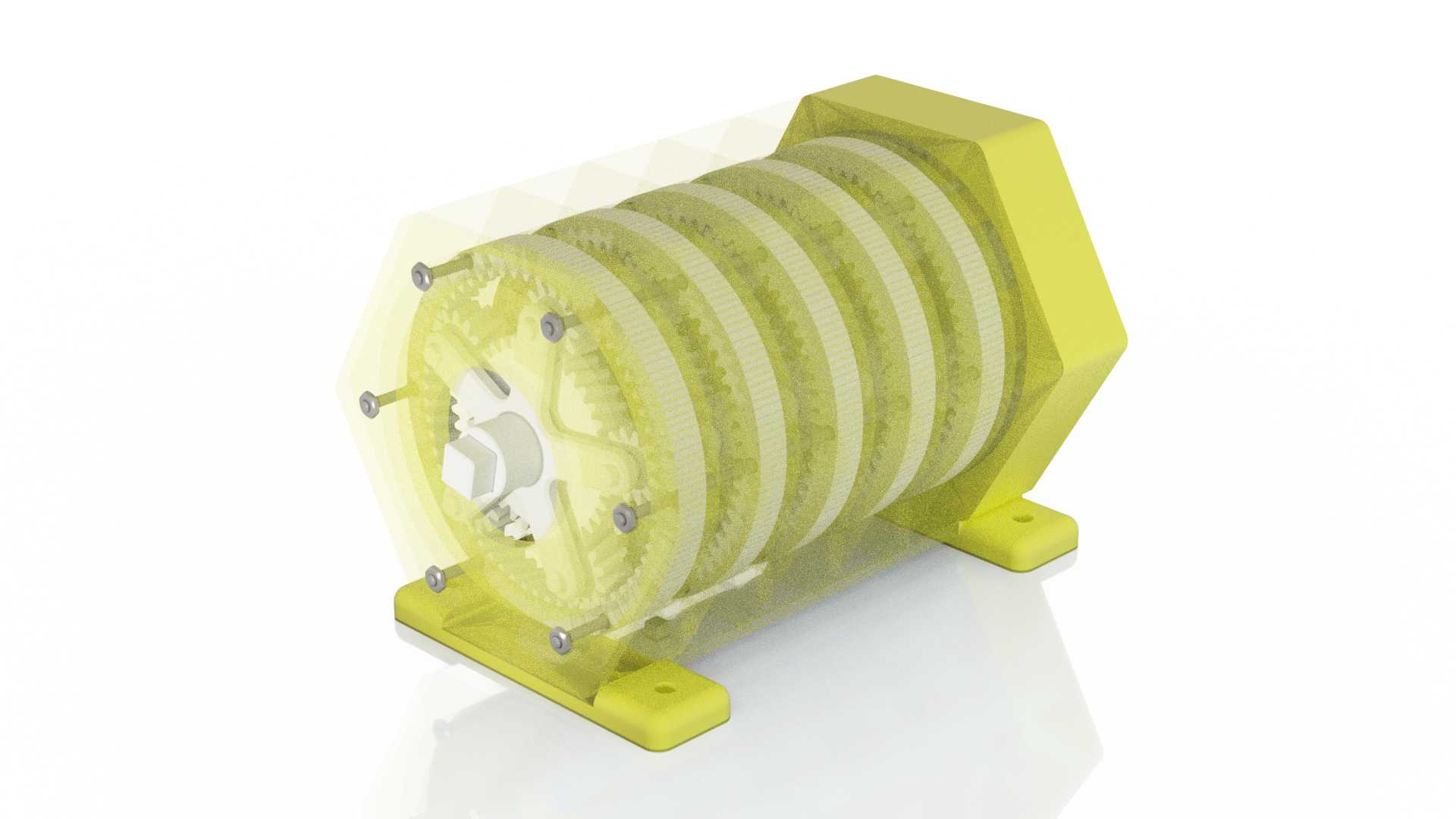

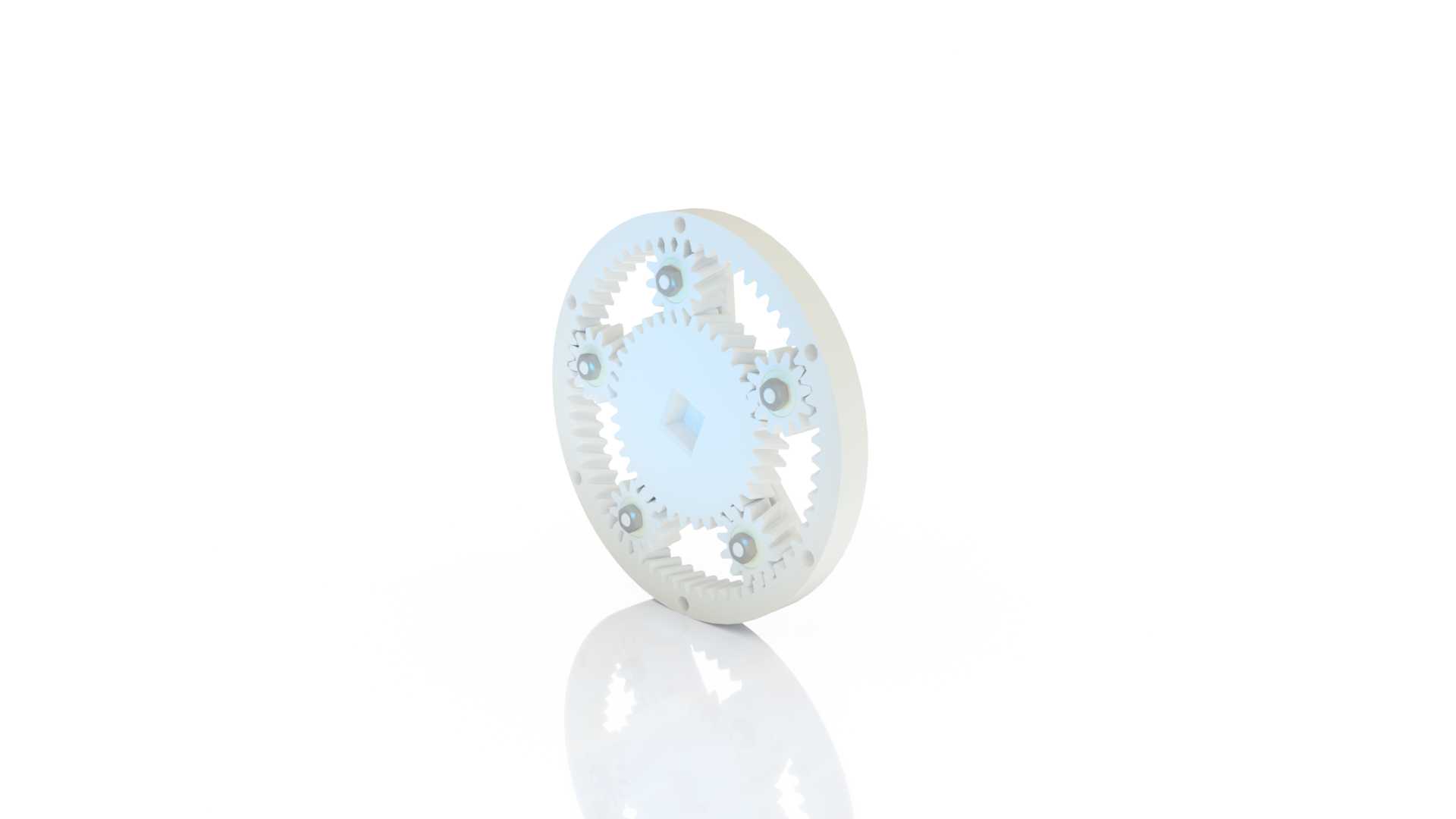

　　这款行星减速装置单级传动比设定为2.666，可通过多级串联的方式拓展总减速比，示例展示的六级串联结构总减速比接近360:1，能够覆盖低转速大扭矩的传动需求场景。在轻工输送线、小型舞台传动机构、桌面级自动化设备的动力传输环节，这类小减速比单级行星单元可灵活组合，根据负载转速需求搭配级数，无需单独定制特殊齿比的减速组件，能大幅缩短非标传动机构的设计周期。从结构设计逻辑来看，装置采用内齿圈固定、太阳轮输入、行星架输出的经典NGW行星传动构型，输入侧的太阳轮与驱动电机输出轴直接对接，行星轮沿内齿圈做行星运动，将动力通过行星架传递至输出端，传动过程中载荷由多组行星轮均匀分担，相比同体积的定轴齿轮减速结构，承载能力提升40%以上，

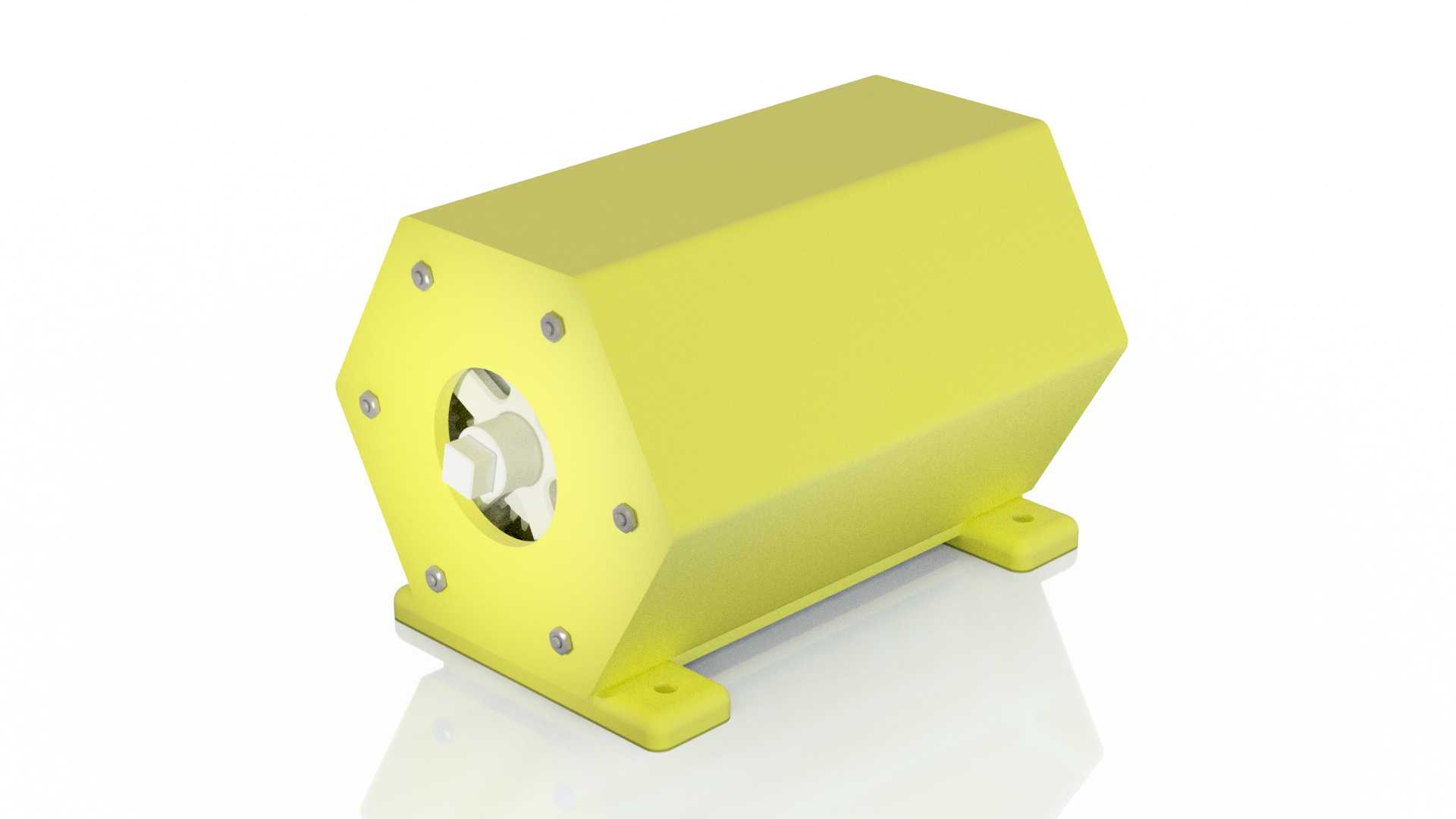

　　运行过程中的齿面接触应力分布更均匀，长期运行的齿面磨损速率更低。外壳采用一体化铸造成型的多边形棱柱结构，底部带有两个对称布置的安装支脚，支脚上预留的安装孔位可直接通过螺栓固定在设备安装基板上，安装时需保证输入轴与电机输出轴的同轴度误差不超过0.02mm，避免额外的径向载荷作用在轴承位，缩短支撑轴承的使用寿命。输出轴采用凸台轴伸结构，可通过键连接或抱紧箍的方式与负载端的传动轮、联轴器对接，轴伸端的端面预留有螺纹孔，方便安装轴向定位挡片，防止负载运行过程中输出轴发生轴向窜动。外壳端盖通过周向均布的内六角螺栓与主体连接，端盖与壳体的配合面设有密封槽，可加装O型密封圈实现IP54级的防尘防溅防护，适配车间多粉尘、少量切削液飞溅的工作环境。

　　设计过程中，行星轮的齿形经过修形处理，抵消了加工与装配误差带来的齿面啮合冲击，运行时的传动噪音控制在60分贝以内，满足民用设备、舞台装置对低噪音的使用要求。内齿圈与外壳采用过盈配合加定位销的固定方式，避免大扭矩输出时内齿圈与壳体发生相对转动，保障传动精度的稳定性。在选型适配时，单级单元可适配额定功率100W-500W的驱动电机，六级串联结构可适配额定转速3000rpm的常规伺服或步进电机，输出转速可低至8rpm左右，输出扭矩可根据串联级数逐级放大，满足小型回转工作台、物料推送机构、舞台灯光旋转架这类低转速大扭矩的负载驱动需求。安装边界方面，装置整体的轴向长度与径向尺寸比例控制在1.8:1，相比同参数的蜗轮蜗杆减速结构体积缩小30%，

　　安装时所需的设备内部空间更小，适合在结构紧凑的小型自动化设备内布置。输入轴与输出轴采用同轴布置的结构，动力传输路径为直线型，设备整体的动力布局更易规划，无需额外增加换向传动组件，进一步降低整体传动结构的复杂度与成本。
