速比3.8两级斜齿轮减速传动装置

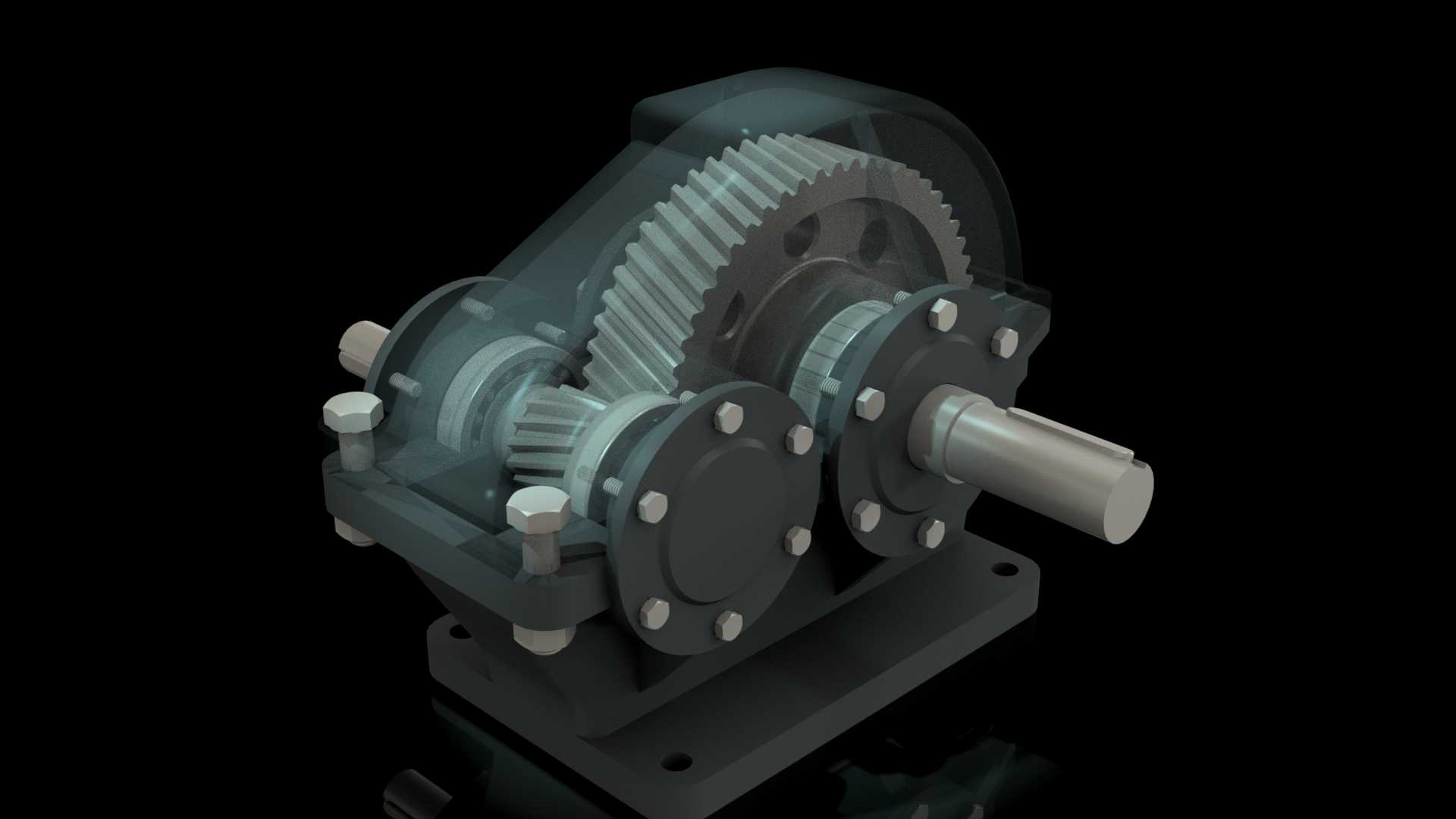

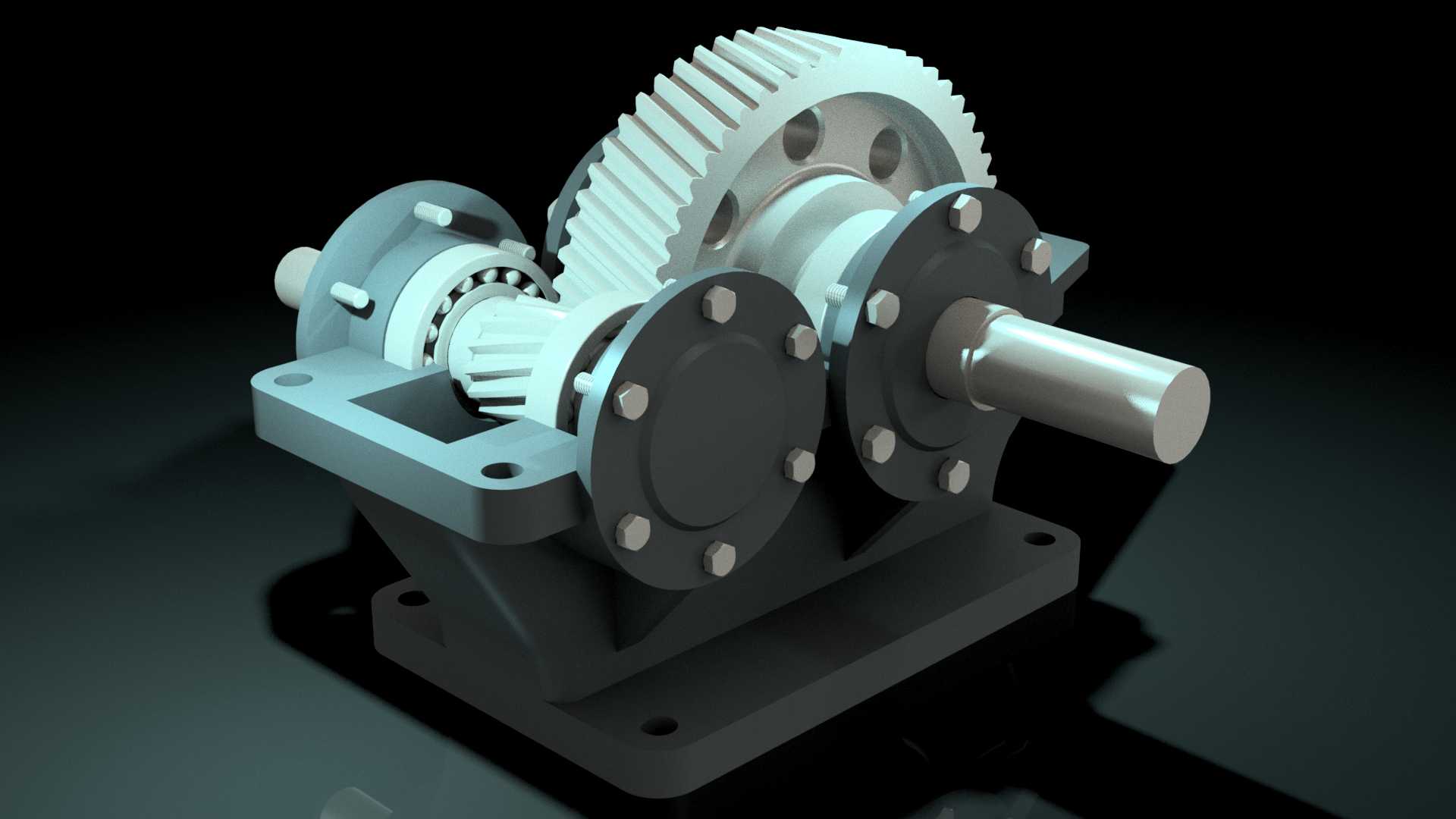

　　上下箱体通过螺栓紧固连接，端盖部分用螺栓固定在箱体两侧，既可以对内部的齿轮轴、轴承起到轴向定位作用，也能预留轴承的调整间隙，方便装配时调整齿轮啮合的侧隙，保证传动精度。输入轴和输出轴采用平行轴布局，轴伸端都设计有轴肩定位，方便安装联轴器或者带轮和外部设备连接，箱体底部带有一体化的安装底座，底座上开有四个安装通孔，安装时可以通过螺栓直接固定在设备的安装机架上，不需要额外做转接支架，能减少安装环节的加工工作量。从安装边界来看，这款减速装置的轴向尺寸控制得比较紧凑，输入轴和输出轴的中心距经过优化，在保证齿轮强度的前提下尽可能缩小了箱体的整体宽度，适合安装在设备内部空间比较局促的位置，不会占用过多的设备排布空间。齿轮部分的设计上，这款速比3.8的减速装置，在轻载动力传输场景里适配性很强，常见于小型输送线、轻工包装辅助工位、实验室小型搅拌设备这类对安装空间有约束、输出转速不需要过低的传动链路里，用来匹配原动机和工作端的转速差，把原动机输出的高转速降到工作端需要的区间，同时放大输出扭矩，让工作端能获得足够的驱动力矩带动负载运转。从结构布局来看，它采用两级斜齿轮传动的设计思路，第一级是小模数斜齿圆柱齿轮，第二级是大模数斜齿圆柱齿轮，斜齿轮的啮合重合度比直齿轮更高，传动过程中轮齿是逐步进入和退出啮合的，能有效降低传动冲击和运行噪音，相比同尺寸直齿轮减速结构，它的承载能力也更强，适合连续运转的工况。整个箱体采用剖分式结构，沿齿轮轴线所在平面拆分，

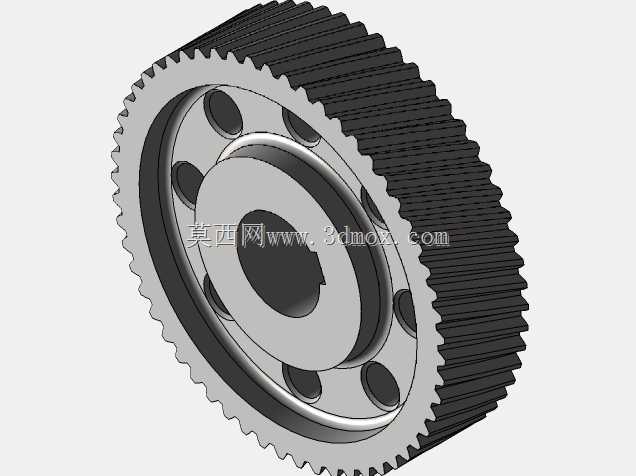

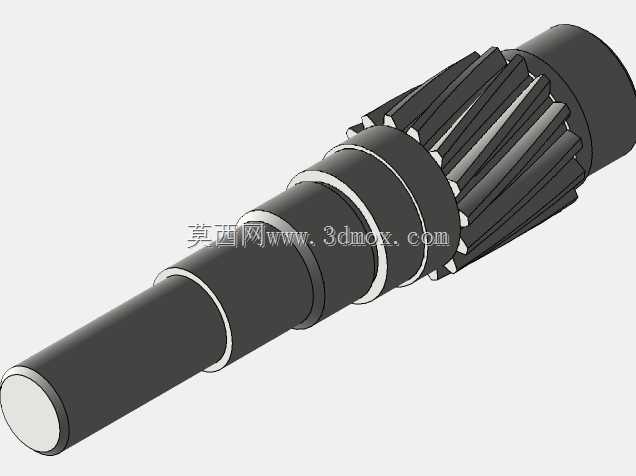

　　两级齿轮的变位系数经过匹配，既避免了小齿轮根切的问题，也能让两个啮合齿轮的滑动率趋近一致，减少长期运转过程中的齿面磨损，延长齿轮的使用寿命。轴承选用深沟球轴承，能同时承受径向载荷和少量的轴向载荷，刚好匹配斜齿轮传动过程中产生的轴向分力，不需要额外加装推力轴承，简化了轴系的结构。箱体内部预留有足够的储油空间，齿轮运转时可以通过溅油的方式实现齿面润滑和轴承润滑，不需要额外加装复杂的强制润滑系统，降低了日常维护的工作量。在实际选型适配的时候，需要注意输入轴的额定转速不能超过设计阈值，避免齿轮线速度过高导致润滑失效、噪音陡增的问题，输出端的负载扭矩也要匹配装置的额定输出扭矩，不能长期过载运行，否则容易出现齿面点蚀、断齿或者轴承损坏的故障。

　　轴伸端和外部部件连接的时候，要保证同轴度误差控制在允许范围内，避免额外的径向力作用在轴上，导致轴弯曲变形或者轴承过早失效。装配过程中，要注意调整好各级齿轮的啮合侧隙，侧隙过小容易出现运转卡滞、齿面磨损加剧的问题，侧隙过大则会导致传动回程误差变大，反向传动的时候精度不足，还会加大传动冲击。箱体合箱的时候要在剖分面涂密封胶或者加装密封垫，避免运转过程中出现润滑油渗漏的问题，端盖和轴配合的位置要加装油封，阻挡润滑油从轴伸位置泄漏，同时也能防止外部的灰尘、杂质进入箱体内部污染润滑油，加剧内部零件的磨损。这款减速装置的结构没有复杂的特殊零件，所有零件都是常规机械加工可以实现的，齿轮可以用滚齿加工后做齿面淬火处理，保证齿面硬度，

　　箱体可以用铸铁铸造后铣削加工剖分面和安装面，加工难度低，制造成本可控，适合小批量配套生产或者设备改造的时候选用。在日常维护方面，只需要定期检查箱体内的润滑油油位，按照运转周期更换润滑油，检查连接螺栓有没有松动，就可以保证长期稳定运行，不需要做复杂的保养操作，对于没有专门设备维护团队的小型生产场景来说非常友好。它的传动效率在两级斜齿轮结构里属于较高的水平，正常润滑条件下传动效率可以达到95%以上，长期运转的能耗损失比较小，符合一般工业场景的节能要求。和蜗轮蜗杆类的同速比减速装置相比，它的传动效率更高，不会出现蜗轮蜗杆结构容易发热、长期运转温升过高的问题，适合连续长时间运转的工况；和行星减速结构相比，它的结构更简单，成本更低，维护更方便，虽然同轴度不如行星结构，但在平行轴传动的场景里适配性更强，不需要额外做轴系方向的转接。
